یو پی اس آنلاین HT33 سه فاز 60 تا 500 کاوا | UPS صنعتی
- آنلاین Double Conversion
- توان 6. تا 500 کاوا
- ورودی و خروجی سهفاز
- حفاظت کامل تجهیزات حساس
- برق خروجی پایدار و بدون وقفه
- راندمان بالا و مصرف بهینه
- مناسب بارهای صنعتی سنگین
- قابلیت کار با ژنراتور
- مدیریت هوشمند باتری
- مناسب زیرساختهای حیاتی
در حال بارگذاری...
بارگذاری مجدد سند
باز کردن در تب جدید معرفی یو پی اس آنلاین HT33 سه فاز 60 تا 500 کاوا | UPS صنعتی

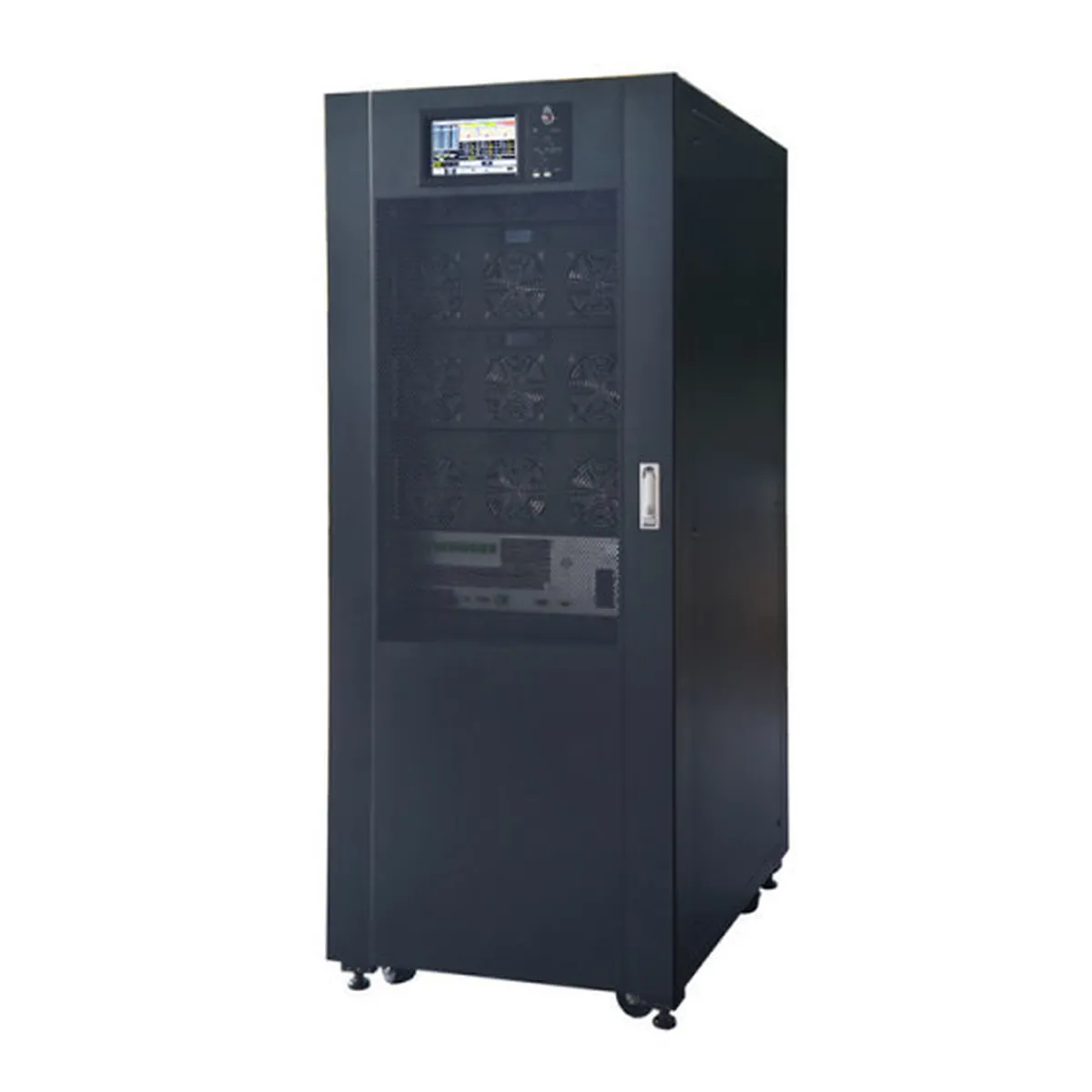

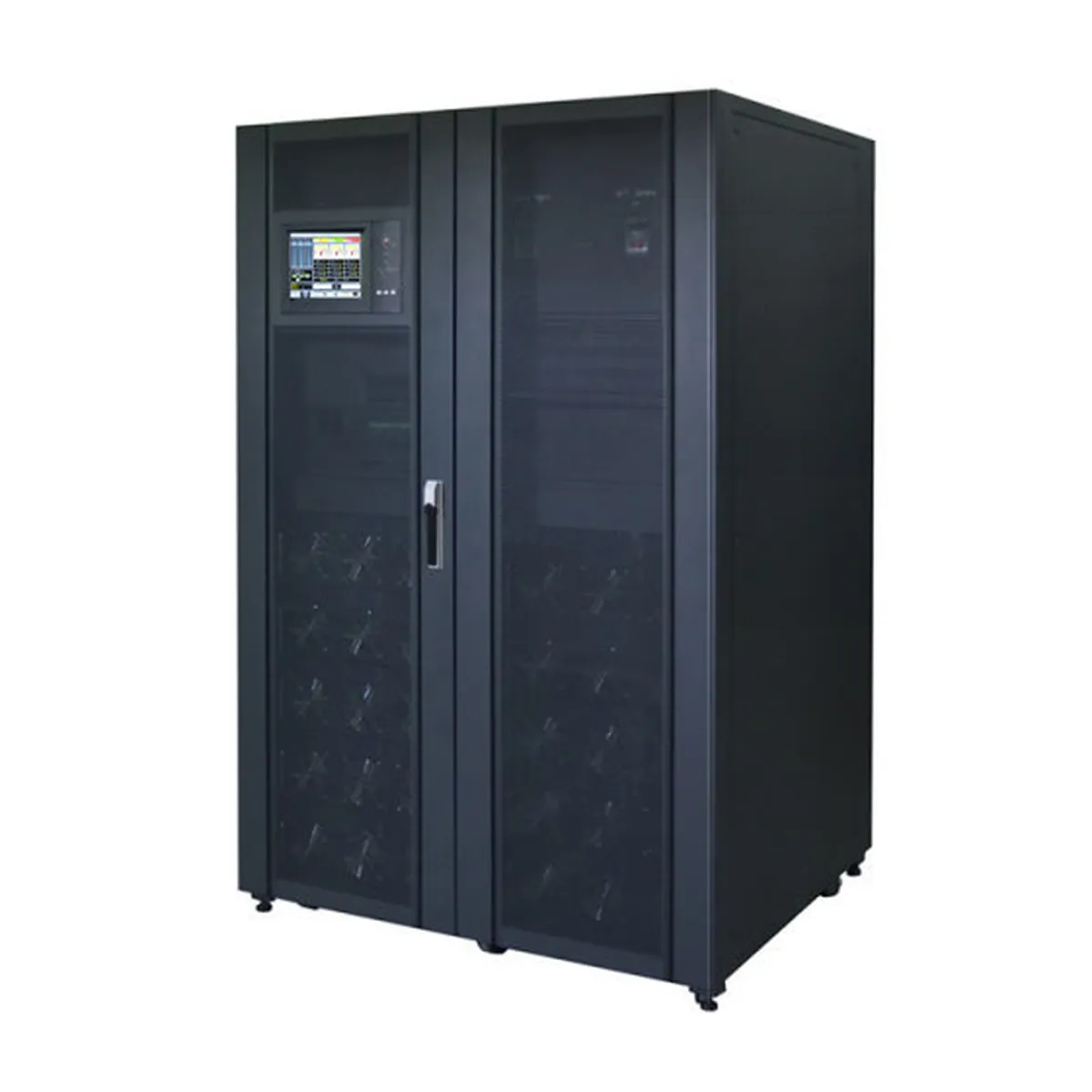

یو پی اس آنلاین HT33 سه فاز 60 تا 500 کاوا یک سیستم برق اضطراری سهفاز با ساختار Online Double Conversion است که برای حفاظت از تجهیزات حساس و زیرساختهای صنعتی در برابر اختلالات شبکه برق طراحی شده است. این سری در ظرفیتهای 60، 80، 90، 100، 120، 150، 200، 250، 300، 400 و 500 کاوا عرضه میشود و برای پروژههایی مناسب است که پایداری برق، کیفیت توان و تداوم عملکرد تجهیزات اهمیت بالایی دارد. معماری سهفاز ورودی و خروجی، این سری را برای بارهای صنعتی و زیرساختی با توان بالا مناسب میکند.
در ساختار آنلاین دو تبدیل، انرژی ورودی ابتدا توسط یکسوساز به جریان مستقیم تبدیل شده و سپس اینورتر، برق کنترلشده و پایدار را برای بار تولید میکند. به همین دلیل، بار حساس تا حد زیادی از نوسانات، اعوجاج و اختلالات ورودی شبکه جدا میشود. HT33 از سه پردازنده DSP با کنترل دیجیتال استفاده میکند که برای کنترل دقیق مراحل یکسوسازی، اینورتر و شارژر به کار میروند.
یکی از ویژگیهای مهم این یو پی اس، ضریب توان ورودی بالاتر از 0.99 و THDi کمتر از 3 درصد در بار خطی کامل است. این ویژگی به کاهش جریانهای هارمونیکی ورودی و استفاده بهینهتر از توان شبکه کمک میکند. راندمان سیستم نیز بسته به مدل و شرایط کاری میتواند تا 96 درصد برسد.
HT33 همچنین از قابلیتهایی مانند مدیریت هوشمند باتری، شارژ کنترلشده، حفاظتهای چندگانه، نمایشگر لمسی، طراحی ماژولار زیرسیستمها و امکان کار موازی تا 1500 kVA بهره میبرد. ترکیب این قابلیتها باعث میشود این محصول برای پروژههایی که علاوه بر ظرفیت بالا، به قابلیت توسعه، سرویسپذیری و افزایش دسترسپذیری نیاز دارند، گزینهای قابل بررسی باشد. انتخاب ظرفیت نهایی باید بر اساس توان واقعی بار، نوع تجهیزات، ضریب توان، رشد آینده بار، زمان بکاپ و معماری موردنیاز پروژه انجام شود.
این محصول برای چه کاربردهایی مناسب است؟
یو پی اس HT33 برای تأمین برق بدون وقفه و حفاظت از بارهای حساس و زیرساختهای پرتوان طراحی شده است. رنج 60 تا 500 کاوا امکان انتخاب ظرفیت متناسب با پروژههای متوسط و بزرگ را فراهم میکند. مهمترین کاربردهای آن عبارتاند از:
- دیتاسنتر و مراکز داده: حفاظت از سرورها، تجهیزات شبکه و زیرساختهای IT در برابر اختلال برق.
- اتاق سرور و تجهیزات مخابراتی: تأمین برق پایدار برای تجهیزات حساس ارتباطی و پردازشی.
- صنایع و خطوط تولید: کاهش ریسک توقف فرآیند در اثر اختلالات شبکه برق.
- تجهیزات دقیق و کنترلی: مناسب برای بارهایی که کیفیت برق روی عملکرد آنها اثر مستقیم دارد.
- مراکز مالی و سازمانی: حفاظت از زیرساختهای پردازشی و ارتباطی حساس.
- مراکز درمانی و تجهیزات پزشکی: استفاده در پروژههایی که استمرار برق تجهیزات اهمیت دارد.
- زیرساختهای انرژی و تأسیسات: قابل استفاده برای بارهای حیاتی در پروژههای صنعتی و زیرساختی.
مزایای اصلی
1. حفاظت آنلاین و پیوسته از بار
ساختار Online Double Conversion باعث میشود بار از طریق اینورتر تغذیه شود و کیفیت توان خروجی تحت کنترل سیستم قرار داشته باشد. این معماری برای بارهای حساس که تحمل اختلالات برق را ندارند، اهمیت ویژهای دارد.
2. بازه توان گسترده 60 تا 500 کاوا
وجود ظرفیتهای متنوع از 60 تا 500 kVA امکان انتخاب مدل متناسب با اندازه پروژه را فراهم میکند. به این ترتیب، انتخاب ظرفیت میتواند بر مبنای بار واقعی و نیاز توسعه آینده انجام شود، نه صرفاً یک ظرفیت ثابت.
3. کیفیت مناسب توان ورودی
ضریب توان ورودی بالاتر از 0.99 و THDi کمتر از 3 درصد در بار خطی کامل، از ویژگیهای مهم HT33 است و به عملکرد بهینهتر در سمت ورودی کمک میکند.
4. راندمان بالا و کاهش اتلاف انرژی
راندمان سیستم در برخی مدلها و شرایط کاری تا 96 درصد اعلام شده است. راندمان بالاتر به معنای کاهش بخشی از انرژی تلفشده در فرآیند تبدیل و در نتیجه کمک به کنترل هزینههای بهرهبرداری است.
5. قابلیت توسعه و کار موازی
HT33 امکان اتصال موازی سیستمها تا ظرفیت 1500 kVA را دارد. این قابلیت برای پروژههایی که احتمال افزایش ظرفیت یا نیاز به افزونگی دارند، یک مزیت مهم در طراحی زیرساخت برق اضطراری محسوب میشود.
6. طراحی ماژولار و سرویسپذیری مناسب
طراحی ماژولار زیرسیستمها میتواند عملیات تعمیر و نگهداری را سادهتر کند. در برخی پیکربندیها، ساختار سیستم اجازه میدهد واحد معیوب خارج شده و سیستم با ظرفیت کاهشیافته به کار خود ادامه دهد؛ جزئیات این قابلیت باید بر اساس مدل و پیکربندی نهایی بررسی شود.
7. مدیریت هوشمند باتری و حفاظت چندلایه
سیستم مدیریت باتری، شارژ هوشمند و حفاظتهایی مانند اضافهبار، افت ولتاژ باتری، افزایش دما، خرابی فن و اتصال کوتاه، برای افزایش ایمنی و قابلیت اطمینان سیستم در نظر گرفته شدهاند.
مشخصات فنی کلیدی
| مشخصه | مقدار |
| نوع سیستم | یو پی اس آنلاین سهفاز |
| تکنولوژی | Online Double Conversion |
| سری محصول | HT33 |
| ظرفیت نامی | 60 تا 500 kVA |
| مدلهای قابل انتخاب | 60، 80، 90، 100، 120، 150، 200، 250، 300، 400 و 500 kVA |
| فاز ورودی | سهفاز + نول + ارت |
| ولتاژ ورودی نامی | 380/400/415 VAC |
| فرکانس ورودی | 50/60 Hz |
| محدوده فرکانس ورودی | 40 تا 70 Hz |
| ضریب توان ورودی | >0.99 |
| THDi ورودی | <3% در بار خطی کامل |
| ولتاژ خروجی | 380/400/415 VAC |
| فرکانس خروجی | 50/60 Hz |
| ضریب توان خروجی | 0.9 |
| THDu خروجی | <1% بار خطی؛ مقدار بار غیرخطی وابسته به مشخصات پیکربندی |
| قابلیت اضافهبار اینورتر | 110% تا 60 دقیقه؛ 125% تا 10 دقیقه؛ 150% تا 1 دقیقه؛ بیش از 150% تا 200 میلیثانیه |
| راندمان | تا 96%، بسته به مدل و شرایط کاری |
| قابلیت اتصال موازی | تا 1500 kVA |
| نمایشگر | LCD رنگی لمسی |
| درجه حفاظت | IP20 |
مشخصات فوق بر اساس اطلاعات فنی منتشرشده برای سری HT33 است؛ برخی مقادیر ممکن است با توجه به مدل، نسخه سختافزاری و پیکربندی پروژه تغییر کنند.

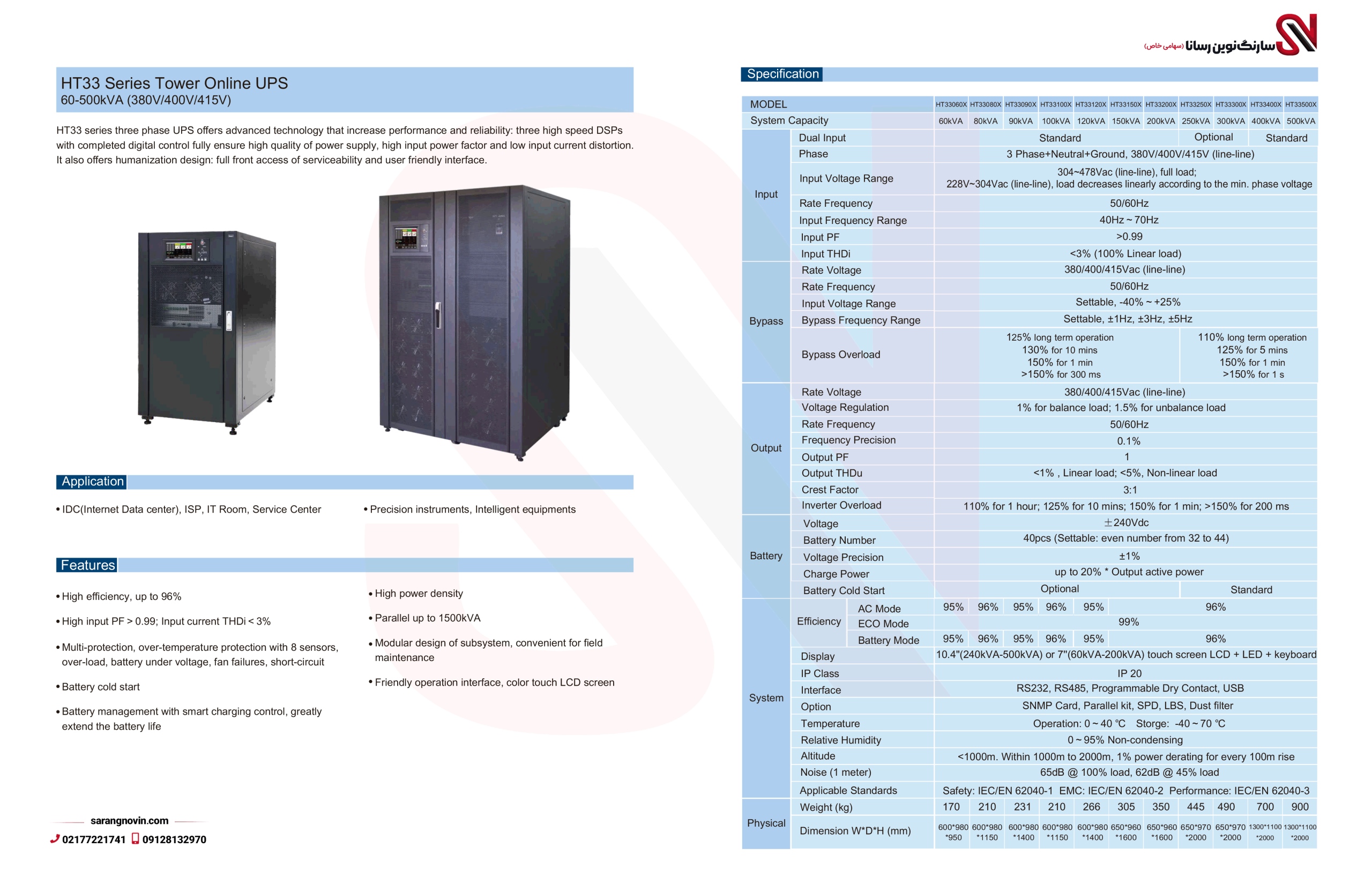

مشخصات فنی کامل
مشخصات کامل HT33 باید هنگام انتخاب مدل نهایی، ظرفیت، تعداد و نوع باتری، آرایش ورودی، Bypass، تجهیزات ارتباطی و گزینه های سفارشی پروژه بررسی شود. جدولهای زیر، پارامترهای اصلی قابل بررسی در انتخاب این سری را تفکیک میکنند.
داده های عمومی
| پارامتر | مشخصات |
| نام سری | HT33 |
| نوع | Tower Online UPS |
| تکنولوژی | Online Double Conversion |
| ظرفیت | 60 تا 500 kVA |
| ساختار | سهفاز |
| کنترل | دیجیتال با DSP |
| معماری | ماژولار در زیرسیستمها |
| قابلیت موازی | تا 1500 kVA |
| نمایشگر | LCD رنگی لمسی |
| درجه حفاظت | IP20 |
| کاربرد اصلی | بارهای حساس و زیرساختهای متوسط و بزرگ |
| راندمان | تا 96% |
| مدیریت باتری | شارژ هوشمند و مدیریت باتری |
| دسترسی سرویس | دسترسی از سمت جلو در طراحی اعلامشده سازنده |
| حفاظتها | دما، اضافهبار، افت ولتاژ باتری، فن و اتصال کوتاه |
| قابلیت Battery Cold Start | دارد، بسته به پیکربندی |
ورودی اصلی
| پارامتر | مشخصات |
| نوع ورودی | سهفاز + نول + ارت |
| ولتاژ نامی | 380/400/415 VAC |
| فرکانس نامی | 50/60 Hz |
| محدوده فرکانس | 40 تا 70 Hz |
| محدوده ولتاژ در بار کامل | 304 تا 478 VAC خط به خط |
| محدوده پایینتر ولتاژ | 228 تا 304 VAC با کاهش خطی بار |
| ضریب توان ورودی | >0.99 |
| THDi | <3% در بار خطی کامل |
| ورودی دوگانه | استاندارد/اختیاری بسته به مدل |
| نوع یکسوساز | تحت کنترل دیجیتال |
| سازگاری با ژنراتور | مناسب برای بررسی در پروژه، با توجه به شرایط ژنراتور |
Bypass
| پارامتر | مشخصات |
| ولتاژ Bypass | 380/400/415 VAC |
| فرکانس | 50/60 Hz |
| محدوده ولتاژ | قابل تنظیم |
| محدوده فرکانس | ±1، ±3 یا ±5 Hz |
| انتقال Bypass به Inverter | سنکرون؛ زمان انتقال اعلامشده در مستندات جدید 0 ms است |
| اضافهبار Bypass | وابسته به نسخه و مدل |
| ورودی Bypass مستقل | بسته به پیکربندی |
| حفاظت Bypass | مطابق طراحی سیستم |
باتری و شارژر
| پارامتر | مشخصات |
| ولتاژ باس باتری | ±240 VDC |
| تعداد سلول اسمی | 40 عدد باتری 12V یا 240 سلول 2V |
| نوع باتری | سرب-اسید؛ VRLA قابل استفاده |
| ولتاژ Float | 2.25 V/cell برای VRLA |
| محدوده تنظیم Float | 2.2 تا 2.35 V/cell |
| شارژ Boost | 2.4 V/cell برای VRLA |
| محدوده تنظیم Boost | 2.30 تا 2.45 V/cell |
| جبران دمایی | قابل تنظیم |
| Ripple ولتاژ | ≤1% |
| Ripple جریان | ≤5% |
| ولتاژ پایان دشارژ | وابسته به جریان دشارژ و تنظیمات |
| توان شارژر | وابسته به نسخه/پیکربندی |
| Battery Cold Start | پشتیبانی میشود |
| مدیریت باتری | شارژ و نگهداری هوشمند |
تعداد باتری و تنظیمات دقیق باس DC باید بر اساس پلاک دستگاه و پیکربندی تأییدشده سازنده تعیین شود؛ اتصال بانک باتری با تعداد یا ولتاژ نامناسب میتواند به سیستم آسیب بزند.
خروجی Inverter
| پارامتر | مشخصات |
| ساختار خروجی | سهفاز چهار سیمه |
| ولتاژ خروجی | 380/400/415 VAC |
| فرکانس | 50/60 Hz |
| ضریب توان خروجی | 0.9 |
| دقت ولتاژ | وابسته به نسخه؛ در مستندات جدید ±1% برای بار خطی کامل |
| THDu | <1% برای بار خطی |
| THDu بار غیرخطی | <5% تا <6% بسته به نسخه و شرایط |
| پاسخ گذرا | <5% در پله بار مشخصشده |
| اضافهبار 110% | تا 60 دقیقه |
| اضافهبار 125% | تا 10 دقیقه |
| اضافهبار 150% | تا 1 دقیقه |
| اضافهبار بیش از 150% | حدود 200 میلیثانیه |
| محدوده سنکرون | قابل تنظیم |
| نرخ تغییر فرکانس سنکرون | قابل تنظیم |
| کنترل اینورتر | دیجیتال |
| شکل موج خروجی | سینوسی |
شرایط محیطی و مکانیکی
| پارامتر | مشخصات |
| دمای کار | 0 تا 40°C |
| دمای نگهداری | حدود -40 تا 70°C |
| رطوبت نسبی | 0 تا 95% بدون میعان |
| درجه حفاظت | IP20 |
| ارتفاع مجاز | وابسته به شرایط نصب و Derating |
| خنککاری | فن |
| دسترسی سرویس | دسترسی از جلو در طراحی اعلامشده |
| سطح صدا | وابسته به ظرفیت و بار |
| ابعاد کابینت | وابسته به مدل |
| وزن | وابسته به مدل |
| رنگ کابینت | مشکی در مشخصات منتشرشده |
| نوع نصب | ایستاده/Tower |
| فیلتر گردوغبار | گزینه سفارشی/وابسته به پیکربندی |
| حفاظت در برابر صاعقه | گزینه قابل سفارش در برخی پیکربندیها |
ارتباطات و مانیتورینگ
| پارامتر | مشخصات |
| نمایشگر | LCD رنگی لمسی + LED + صفحهکلید |
| RS232 | استاندارد |
| RS485 | استاندارد |
| USB | در مشخصات منتشرشده برخی نسخهها |
| Dry Contact | قابل پشتیبانی |
| SNMP | گزینه ارتباط شبکه |
| AS400 | گزینه |
| Parallel Kit | گزینه/وابسته به پیکربندی |
| مانیتورینگ شبکه | از طریق SNMP در پیکربندی مربوطه |
| ارسال هشدار | وابسته به کارت/تجهیزات ارتباطی |
| مدیریت از راه دور | وابسته به تجهیزات ارتباطی نصبشده |
| ثبت وضعیت سیستم | از طریق رابط کاربری و تجهیزات مانیتورینگ |
| ارتباط با BMS | وابسته به پروتکل و پیکربندی پروژه |
درخواست مشاوره و مشاوره خرید: انتخاب یو پی اس HT33 فقط بر اساس عدد kVA انجام نمیشود. ظرفیت بار، نوع تجهیزات، ضریب توان، درصد بار واقعی، جریان راهاندازی، زمان پشتیبانی موردنیاز، تعداد و نوع باتری، امکان توسعه بار و نیاز به افزونگی باید همزمان بررسی شوند.
برای مشاوره خرید و انتخاب ظرفیت مناسب HT33، مشخصات بار و معماری برق پروژه را در اختیار کارشناسان فروش و فنی قرار دهید تا مدل مناسب، ظرفیت بانک باتری و پیکربندی موردنیاز بر اساس شرایط واقعی پروژه بررسی شود.
راهنمای انتخاب
برای انتخاب ظرفیت مناسب یو پی اس HT33، ابتدا توان مصرفی واقعی بارهای حیاتی را مشخص کنید و فقط ظرفیت نامی تجهیزات را مبنای محاسبه قرار ندهید. در مرحله بعد، نوع بار، ضریب توان، جریان راهاندازی و میزان بار غیرخطی بررسی شود. تجهیزات حساس IT، سرورها، سیستمهای کنترلی و برخی تجهیزات صنعتی ممکن است رفتار متفاوتی در برابر تغییرات بار داشته باشند.
در مرحله بعد باید ظرفیت آینده نیز در نظر گرفته شود. برای پروژهای که در آینده توسعه پیدا میکند، انتخاب یک ظرفیت کاملاً لب مرز میتواند هزینه توسعه و تغییر زیرساخت را افزایش دهد. در HT33، وجود مدلهای متعدد از 60 تا 500 kVA و امکان کار موازی تا 1500 kVA، گزینههای بیشتری برای طراحی ظرفیت و توسعه سیستم فراهم میکند.
زمان بکاپ نیز جدا از ظرفیت UPS بررسی میشود. ظرفیت باتری، تعداد باتری، ولتاژ باس DC، توان بار و مدت زمان موردنیاز برای پشتیبانی، تعیینکننده زمان Backup هستند. بنابراین نمیتوان برای HT33 یک زمان بکاپ ثابت اعلام کرد؛ بانک باتری باید متناسب با پروژه طراحی شود.
سناریوهای کاربرد
سناریوی 1: دیتاسنتر و مرکز داده
در دیتاسنتر، خاموشی یا ناپایداری برق میتواند باعث اختلال در سرورها، تجهیزات شبکه و سرویسهای حیاتی شود. HT33 با ساختار آنلاین، کنترل دیجیتال، کیفیت توان مناسب و امکان توسعه موازی، برای پروژههایی که دسترسپذیری بالا اهمیت دارد قابل بررسی است.
سناریوی 2: کارخانه و خط تولید
در خطوط تولید، توقف ناگهانی برخی تجهیزات میتواند علاوه بر اختلال فرآیند، موجب توقف تولید یا از دست رفتن دادههای کنترلی شود. استفاده از یک یو پی اس صنعتی سهفاز مانند HT33 میتواند برق بارهای حیاتی و کنترلی را در برابر اختلالات شبکه محافظت کند.
سناریوی 3: تجهیزات حساس و دقیق
تجهیزات اندازهگیری، کنترلی و پردازشی نسبت به کیفیت برق حساس هستند. ساختار Online Double Conversion کمک میکند خروجی اینورتر بهصورت کنترلشده در اختیار بار قرار گیرد و اثر بسیاری از اختلالات ورودی کاهش یابد.
سناریوی 4: پروژه های در حال توسعه
برای پروژههایی که ظرفیت برق اضطراری در آینده افزایش پیدا میکند، انتخاب معماری قابل توسعه اهمیت زیادی دارد. قابلیت اتصال موازی HT33 تا 1500 kVA میتواند در طراحی پروژههای توسعهپذیر مورد توجه قرار گیرد.
مقایسه یا تفاوت با محصولات مشابه
| معیار | HT33 | UPS صنعتی ظرفیت پایینتر |
| ظرفیت | 60 تا 500 kVA | معمولاً پایینتر |
| ساختار | آنلاین دو تبدیل | بسته به مدل |
| ورودی/خروجی | سهفاز | بسته به مدل |
| PF ورودی | >0.99 | وابسته به مدل |
| THDi ورودی | <3% | وابسته به مدل |
| قابلیت موازی | تا 1500 kVA | وابسته به مدل |
| طراحی | Tower با زیرسیستم ماژولار | وابسته به مدل |
| کاربرد | پروژههای متوسط و بزرگ | پروژههای کوچکتر تا متوسط |
سوالات متداول
- یو پی اس HT33 برای چه ظرفیتهایی عرضه میشود؟
یو پی اس HT33 در این سری برای ظرفیتهای 60 تا 500 kVA ارائه شده است و مدلهای 60، 80، 90، 100، 120، 150، 200، 250، 300، 400 و 500 kVA در مشخصات محصول دیده میشوند. انتخاب ظرفیت باید بر اساس بار واقعی پروژه انجام شود، نه صرفاً ظرفیت نامی تجهیزات. - آیا یو پی اس HT33 سهفاز است؟
بله. HT33 یک UPS سهفاز است و ساختار ورودی آن سهفاز بههمراه نول و ارت است. ولتاژ نامی ورودی و خروجی در این سری 380، 400 یا 415 ولت خطبهخط اعلام شده است. - آیا یو پی اس HT33 از نوع Online Double Conversion است؟
بله. یو پی اس HT33 از معماری آنلاین دو تبدیل استفاده میکند؛ بنابراین بار از مسیر یکسوساز و اینورتر تغذیه میشود و کیفیت توان خروجی توسط سیستم کنترل میشود. این ساختار برای بارهای حساس و زیرساختهایی که کیفیت برق اهمیت دارد، مناسبتر از معماریهای Standby یا Line-Interactive است. - ضریب توان ورودی یو پی اس HT33 چقدر است؟
ضریب توان ورودی HT33 بیشتر از 0.99 اعلام شده است. همچنین THDi ورودی در بار خطی کامل کمتر از 3 درصد اعلام شده که از ویژگیهای مهم این سری برای کاهش اعوجاج جریان ورودی محسوب میشود. - آیا یو پی اس HT33 قابلیت اتصال موازی دارد؟
بله. برای سری HT33 قابلیت کار موازی تا ظرفیت 1500 kVA اعلام شده است. این ویژگی میتواند برای افزایش ظرفیت یا طراحی سیستمهای دارای افزونگی مورد استفاده قرار گیرد؛ البته تعداد دستگاهها و نحوه آرایش موازی باید مطابق طراحی و محدودیتهای مدل انتخابی بررسی شود. - باتری یو پی اس HT33 چند ولت است؟
در مشخصات فنی منتشرشده، ولتاژ باس باتری HT33 برابر با ±240 VDC اعلام شده و تعداد اسمی سلولها میتواند معادل 40 باتری 12 ولتی یا 240 سلول 2 ولتی باشد. تنظیم واقعی باتری باید دقیقاً بر اساس مدل، پلاک دستگاه و دستورالعمل سازنده انجام شود. - آیا زمان بکاپ یو پی اس HT33 ثابت است؟
خیر. زمان بکاپ یک مقدار ثابت برای تمام مدلهای HT33 نیست و به ظرفیت بانک باتری، تعداد باتری، ظرفیت بار، درصد بار مصرفی و مدت زمان پشتیبانی موردنیاز بستگی دارد. برای همین، زمان Backup باید بهصورت پروژهای محاسبه شود و نمیتوان بدون اطلاعات بار و باتری یک عدد دقیق اعلام کرد. - آیا یو پی اس HT33 برای دیتاسنتر مناسب است؟
بله، دیتاسنتر و مراکز داده از کاربردهای اعلامشده برای سری HT33 هستند. ظرفیت بالا، ساختار آنلاین، ضریب توان ورودی بالا، THDi پایین، قابلیت مدیریت باتری و امکان اتصال موازی، این سری را برای پروژههای زیرساختی و مراکز داده قابل بررسی میکند. - آیا یو پی اس HT33 امکان مانیتورینگ از راه دور دارد؟
HT33 از رابطها و گزینههای ارتباطی مختلفی مانند RS232، RS485، USB، Dry Contact و در برخی پیکربندیها SNMP پشتیبانی میکند. بنابراین امکان مانیتورینگ و مدیریت شبکهای میتواند با انتخاب تجهیزات ارتباطی مناسب فراهم شود. جزئیات دقیق باید هنگام سفارش و بر اساس پیکربندی دستگاه مشخص شود. - برای انتخاب یو پی اس HT33، 60 یا 100 یا 500 کاوا را چگونه انتخاب کنیم؟
انتخاب ظرفیت یو پی اس HT33 باید با محاسبه توان بارهای حیاتی، ضریب توان، جریان راهاندازی، رشد آینده بار، نوع تجهیزات و نیاز به افزونگی انجام شود. ظرفیت بالاتر همیشه به معنای انتخاب بهتر نیست؛ ظرفیت باید با شرایط واقعی پروژه متناسب باشد. برای انتخاب دقیق بین مدلهای 60 تا 500 kVA، دریافت مشاوره فنی و بررسی دیتاشیت مدل موردنظر ضروری است.
