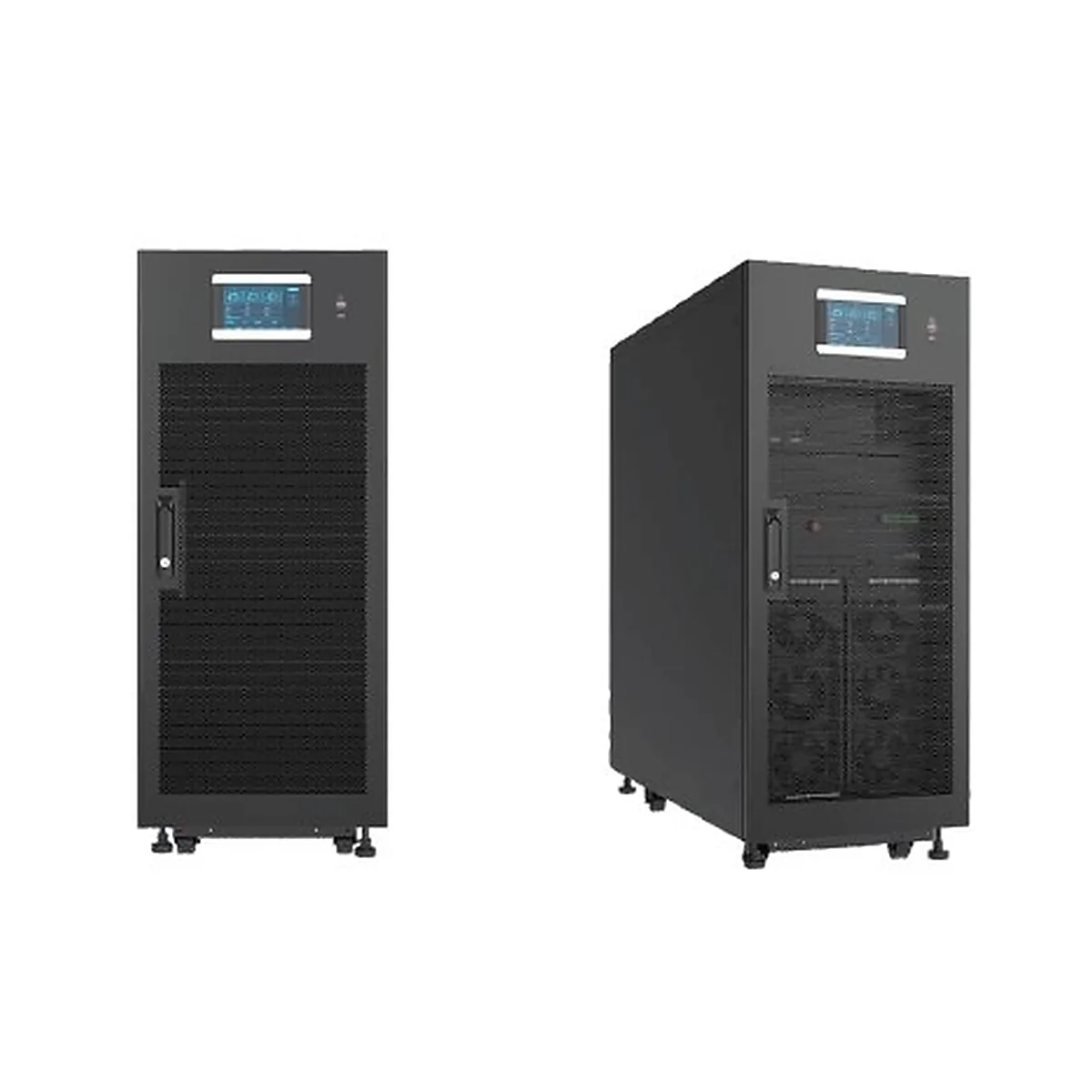

یو پی اس آنلاین سه فاز HTD33 توان 120 تا 200 کاوا
- توان 120 تا 200 کاوا
- توپولوژی آنلاین Double Conversion
- ورودی و خروجی سهفاز
- راندمان انرژی بهینه
- حفاظت کامل بارهای حساس
- پایداری بالای برق خروجی
- مناسب کاربردهای صنعتی و حیاتی
- مقیاس‌پذیری مناسب توان
- مدیریت هوشمند باتری
- قابلیت اطمینان بالا
در حال بارگذاری...
بارگذاری مجدد سند
باز کردن در تب جدید معرفی یو پی اس آنلاین سه فاز HTD33 توان 120 تا 200 کاوا
یو پی اس آنلاین سه فاز HTD33 توان 120 تا 200 کاوا، یک راهکار توان بالا برای تأمین برق پایدار و بدون وقفه در زیرساخت‌های حساس و صنعتی است. این سری با توپولوژی Online Double Conversion و کنترل کاملاً دیجیتال DSP، برق ورودی را به انرژی پایدار و کنترل‌شده تبدیل میکند تا تجهیزات در برابر نوسانات ولتاژ، اختلالات شبکه و مشکلات کیفیت برق محافظت شوند. HTD33 در ظرفیتهای 120، 160 و 200 کاوا عرضه میشود و برای بارهای سهفاز با نیاز به پایداری بالا طراحی شده است.
یکی از نقاط قوت این مدل، کیفیت بالای برق ورودی و خروجی است. ضریب توان ورودی بالاتر از 0.99 و اعوجاج هارمونیکی جریان ورودی کمتر از 3 درصد، به کاهش اثرات نامطلوب روی شبکه کمک میکند. در بخش خروجی نیز ضریب توان 1 در نظر گرفته شده است؛ بنابراین ظرفیت نامی دستگاه می‌تواند برای تأمین بارهای واقعی به شکل مؤثرتری مورد استفاده قرار گیرد. راندمان سیستم در حالت AC بیش از 96 درصد و در حالت باتری بیش از 95 درصد اعلام شده است.
HTD33 برای محیط‌هایی طراحی شده که قطع برق یا افت کیفیت انرژی می‌تواند موجب توقف فرآیند، آسیب به تجهیزات یا از دست رفتن اطلاعات شود. قابلیت‌هایی مانند مدیریت هوشمند باتری، پشتیبانی از باتری لیتیومی، حفاظت‌های چندگانه، نمایشگر لمسی، ثبت سوابق خطا و طراحی مناسب برای سرویس از جلو، بهره‌برداری و نگهداری سیستم را ساده‌تر می‌کنند.
مزیت رقابتی HTD33 در ترکیب توان بالا، کیفیت برق مناسب، راندمان بالا، طراحی فشرده و قابلیت نگهداری از جلو است. این ویژگی‌ها باعث می‌شوند محصول برای پروژههایی که علاوه بر ظرفیت، به کاهش فضای نصب، دسترسی آسان‌تر برای سرویس و پایداری بلندمدت نیاز دارند، گزینه‌ای قابل بررسی باشد. انتخاب ظرفیت نهایی باید بر اساس توان واقعی بار، ضریب توان، نوع مصرف‌کننده و زمان پشتیبانی موردنیاز انجام شود.
این محصول برای چه کاربردهایی مناسب است؟
HTD33 برای کاربردهایی مناسب است که تأمین برق پایدار و بدون وقفه اهمیت بالایی دارد. ظرفیت 120 تا 200 کاوا، آن را برای بارهای متوسط و سنگین صنعتی و زیرساختی مناسب میکند.
- مراکز داده و اتاقهای سرور
- تجهیزات مخابراتی و شبکه
- اتاقهای کنترل صنعتی
- کارخانه‌ها و خطوط تولید
- تجهیزات اتوماسیون و کنترل
- تجهیزات کامپیوتری و پردازشی
- زیرساخت‌های برق حساس و حیاتی
مزایای اصلی
کیفیت بالای برق ورودی
ضریب توان ورودی بالاتر از 0.99 و THDi کمتر از 3 درصد، کیفیت مناسب‌تری برای تعامل دستگاه با شبکه برق فراهم میکند و اثر هارمونیک‌های جریان را کاهش می‌دهد.
راندمان بالای سیستم
راندمان بیش از 96 درصد در حالت AC و بیش از 95 درصد در حالت باتری، به کاهش اتلاف انرژی و هزینه‌های عملیاتی کمک میکند.
خروجی با PF=1
ضریب توان خروجی 1 باعث میشود ظرفیت نامی HTD33 برای بارهای واقعی به شکل مؤثرتری مورد استفاده قرار گیرد. این ویژگی برای پروژه‌های توان بالا اهمیت ویژه‌ای دارد.
حفاظت چندلایه
سیستم به حفاظت‌هایی مانند اضافه‌دما، اضافه‌بار، افت ولتاژ باتری، خرابی فن و اتصال کوتاه مجهز است تا ریسک آسیب به سیستم و بار کاهش پیدا کند.
نگهداری آسان
طراحی سرویس از جلو و امکان ورود کابل از بالا و پایین، انعطاف بیشتری در نصب و دسترسی برای تعمیر و نگهداری ایجاد میکند.
مدیریت هوشمند باتری
HTD33 از مدیریت هوشمند باتری پشتیبانی میکند و قابلیت استفاده از باتری لیتیومی نیز برای آن اعلام شده است؛ موضوعی که در پروژه‌های حساس با نیاز به مدیریت بهتر انرژی اهمیت دارد.
طراحی مناسب توان بالا
ساختار با چگالی توان بالا و طراحی ماژولار زیرسیستم‌ها، امکان نگهداری و سرویس ساده‌تر را در پروژه‌های صنعتی فراهم میکند.
مشخصات فنی کلیدی
| مشخصه | مقدار |
|---|---|
| سری محصول | HTD33 |
| نوع سیستم | Online Double Conversion |
| ظرفیت‌ها | 120، 160 و 200 kVA |
| ساختار | Tower |
| فاز ورودی | سهفاز |
| ولتاژ ورودی | 380/400/415 VAC |
| فرکانس ورودی | 50/60 Hz |
| بازه فرکانس ورودی | 40 تا 70 Hz |
| ضریب توان ورودی | >0.99 |
| THDi ورودی | <3% |
| راندمان AC | >96% |
| راندمان حالت باتری | >95% |
| ضریب توان خروجی | 1 |
| دقت ولتاژ خروجی | ±1% |
| THDu خروجی | <1% بار خطی |
| فرکانس خروجی | 50/60 Hz |
| دقت فرکانس | ±0.1 Hz |
| ولتاژ سیستم باتری | ±240 VDC |
| تعداد باتری | 40 تا 48 عدد |
مشخصات فنی کامل
HTD33 در سه ظرفیت 120، 160 و 200 kVA با ورودی و خروجی سهفاز 380/400/415 VAC عرضه میشود. این سری از Online Double Conversion، کنترل DSP، مدیریت هوشمند باتری و حفاظت‌های چندگانه استفاده میکند و برای کاربردهای حساس طراحی شده است.
داده‌های عمومی
| مشخصه | مقدار |
|---|---|
| مدل‌ها | HT33120D / HT33160D / HT33200D |
| ظرفیت | 120 / 160 / 200 kVA |
| ساختار | Tower |
| تکنولوژی | Online Double Conversion |
| کنترل | DSP دیجیتال |
| راندمان AC | >96% |
| راندمان باتری | >95% |
| نمایشگر | LCD + LED + Touchscreen |
| ثبت تاریخچه خطا | تا 2000 رکورد |
ورودی اصلی
| مشخصه | مقدار |
|---|---|
| نوع ورودی | سهفاز |
| آرایش | 3P+N+PE |
| ولتاژ | 380/400/415 VAC |
| بازه ولتاژ | 323 تا 478 VAC در بار کامل |
| فرکانس نامی | 50/60 Hz |
| محدوده فرکانس | 40 تا 70 Hz |
| ضریب توان | >0.99 |
| THDi | <3% در بار خطی 100% |
| Dual Input | قابل پشتیبانی |
Bypass
| مشخصه | مقدار |
|---|---|
| ولتاژ نامی | 380/400/415 VAC |
| فرکانس نامی | 50/60 Hz |
| محدوده ولتاژ | قابل تنظیم |
| محدوده فرکانس | ±1 / ±3 / ±5 Hz |
| اضافه‌بار 110% | عملکرد طولانی‌مدت |
| اضافه‌بار 125–130% | 10 دقیقه |
| اضافه‌بار 130–150% | 1 دقیقه |
| اضافه‌بار بیش از 150% | 300 میلی‌ثانیه |
باتری و شارژر
| مشخصه | مقدار |
|---|---|
| ولتاژ باتری | ±240 VDC |
| تعداد باتری | 40 تا 48 عدد |
| حداقل پیکربندی اعلام‌شده | 30 عدد با Derating |
| دقت ولتاژ | 1% |
| توان شارژ | 15% توان اکتیو خروجی |
| Cold Start | استاندارد |
| باتری لیتیومی | پشتیبانی میشود |
| نوع باتری مورد استفاده | بسته به پیکربندی پروژه |
خروجی Inverter
| مشخصه | مقدار |
|---|---|
| ولتاژ خروجی | 380/400/415 VAC |
| فاز | سهفاز |
| ضریب توان | 1 |
| دقت ولتاژ | ±1% |
| THDu بار خطی | <1% |
| THDu بار غیرخطی | <5% |
| فرکانس | 50/60 Hz |
| دقت فرکانس | ±0.1 Hz |
| اضافه‌بار کمتر از 110% | 1 ساعت |
| اضافه‌بار 110–125% | 10 دقیقه |
| اضافه‌بار 125–150% | 1 دقیقه |
| اضافه‌بار بیش از 150% | 200 میلی‌ثانیه |
شرایط محیطی و مکانیکی
| مشخصه | مقدار |
|---|---|
| دمای کار | 0 تا 40°C |
| دمای ذخیره‌سازی | 40- تا 70°C |
| رطوبت نسبی | 0 تا 95% بدون میعان |
| ارتفاع استاندارد | کمتر از 1000 متر |
| Derating ارتفاع | 1% به ازای هر 100 متر |
| نویز در بار 100% | 75 dB در فاصله 1 متر |
| نویز در بار 45% | 70 dB در فاصله 1 متر |
| ابعاد | 480 × 1100 × 1200 mm |
| وزن HT33120D | 187 kg |
| وزن HT33160D | 200 kg |
| وزن HT33200D | 205 kg |
| نوع نگهداری | دسترسی از جلو |
ارتباطات و مانیتورینگ
| مشخصه | مقدار |
|---|---|
| RS485 | دارد |
| USB | دارد |
| CAN | دارد |
| Programmable Dry Contact | دارد |
| Intelligent Slot | 2 عدد |
| Expandable Dry Contact Slot | 1 عدد |
| SNMP Card | آپشن |
| AS400 Card | آپشن |
| GSM | آپشن |
| RS485 Expansion Card | آپشن |
| ثبت تاریخچه خطا | تا 2000 رکورد |
درخواست مشاوره و خرید: برای انتخاب ظرفیت مناسب HTD33، صرفاً به توان نامی تجهیزات اکتفا نکنید. نوع بار، توان اکتیو، ضریب توان، ظرفیت موردنیاز، زمان پشتیبانی باتری، شرایط نصب و نحوه توسعه آینده سیستم باید بررسی شود. برای دریافت مشاوره خرید و انتخاب پیکربندی مناسب یو پی اس، مشخصات بار و شرایط پروژه را با کارشناسان فنی و فروش مطرح کنید.
راهنمای انتخاب
انتخاب HTD33 باید بر اساس بار واقعی و شرایط بهره‌برداری پروژه انجام شود. ابتدا مجموع توان مصرفی تجهیزات و نوع بارهای متصل را مشخص کنید؛ سپس ضریب توان، جریان راه‌اندازی و میزان رشد احتمالی بار در آینده را در نظر بگیرید. ظرفیتهای 120، 160 و 200 kVA امکان انتخاب متناسب با سطح بار پروژه را فراهم می‌کنند.
در مرحله بعد، زمان Backup موردنیاز، نوع باتری، محل نصب، دمای محیط و زیرساخت تهویه بررسی میشود. برای پروژههایی که کیفیت برق اهمیت زیادی دارد، ویژگی‌هایی مانند PF ورودی بالاتر از 0.99، THDi کمتر از 3 درصد و خروجی با PF=1 مزیت مهمی محسوب می‌شوند.
همچنین باید فضای نصب و مسیر کابل‌کشی در نظر گرفته شود؛ HTD33 امکان ورود کابل از بالا و پایین و دسترسی سرویس از جلو را ارائه می‌دهد. در پروژه‌های حساس، قابلیت‌های مانیتورینگ و مدیریت باتری نیز باید متناسب با نیاز سایت انتخاب شوند.
سناریوهای کاربرد
مرکز داده
در دیتاسنتر، سرورها، تجهیزات شبکه و سیستمهای ذخیره‌سازی به برق پایدار نیاز دارند. HTD33 با تبدیل دوگانه آنلاین، خروجی کنترل‌شده‌ای برای حفاظت از بارهای حساس فراهم میکند.
کارخانه و خط تولید
توقف تجهیزات اتوماسیون یا کنترل می‌تواند موجب توقف فرآیند تولید شود. ظرفیتهای 120 تا 200 kVA برای پروژههایی که بار صنعتی قابل‌توجهی دارند، قابل بررسی هستند.
زیرساخت مخابرات
تجهیزات مخابراتی و ارتباطی به تداوم سرویس و کیفیت برق مناسب نیاز دارند. مدیریت باتری و قابلیت‌های حفاظتی HTD33 می‌تواند در طراحی برق اضطراری این زیرساخت‌ها مورد استفاده قرار گیرد.
اتاق کنترل
در اتاقهای کنترل صنعتی، قطع یا اختلال برق می‌تواند باعث اختلال در مانیتورینگ و کنترل فرآیند شود. طراحی آنلاین HTD33 برای چنین بارهای حساس، راهکاری مناسب برای افزایش پایداری تغذیه است.
مقایسه یا تفاوت با محصولات مشابه
HTD33 در مقایسه با یو پی اس های آنلاین با ظرفیت پایین‌تر، برای بارهای توان بالاتر طراحی شده و در سه ظرفیت 120، 160 و 200 kVA ارائه میشود. در مقابل، محصولات ماژولار برای پروژههایی که افزایش تدریجی ظرفیت و افزونگی ماژول‌ها اولویت دارد، می‌توانند انتخاب متفاوتی باشند.
| ویژگی | HTD33 | UPS ظرفیت پایین‌تر | UPS ماژولار |
|---|---|---|---|
| محدوده توان | 120–200 kVA | پایین‌تر | وابسته به پیکربندی |
| ساختار | Tower | Tower/Rack | Modular |
| Double Conversion | دارد | معمولاً دارد | دارد |
| PF خروجی | 1 | وابسته به مدل | وابسته به مدل |
| مناسب بار صنعتی سنگین | بسیار مناسب | محدودتر | مناسب |
| توسعه ظرفیت | محدود به مدل | محدودتر | مزیت اصلی |
| سرویس از جلو | دارد | وابسته به مدل | معمولاً دارد |
سوالات متداول
- یو پی اس HTD33 در چه ظرفیتهایی عرضه میشود؟
سری HTD33 در ظرفیتهای 120، 160 و 200 kVA ارائه میشود. انتخاب بین این ظرفیت‌ها باید بر اساس بار واقعی، ضریب توان، ظرفیت موردنیاز آینده و شرایط پروژه انجام شود. - HTD33 چه نوع توپولوژی دارد؟
این محصول از ساختار Online Double Conversion استفاده میکند. در این معماری، انرژی ورودی پس از تبدیل و تنظیم، از طریق اینورتر به بار منتقل میشود و کیفیت برق خروجی مستقل‌تر از اختلالات متداول شبکه خواهد بود. - آیا HTD33 برای بارهای سهفاز مناسب است؟
بله. این سری برای سیستمهای سهفاز طراحی شده و ورودی و خروجی آن در ولتاژهای 380، 400 و 415 VAC پیکربندی میشود. - ضریب توان خروجی HTD33 چقدر است؟
ضریب توان خروجی این سری برابر 1 اعلام شده است. این ویژگی به استفاده مؤثرتر از ظرفیت نامی دستگاه در تأمین بارهای واقعی کمک میکند. - راندمان HTD33 چقدر است؟
راندمان سیستم در حالت AC بیش از 96 درصد و در حالت باتری بیش از 95 درصد اعلام شده است. راندمان بالا می‌تواند اتلاف انرژی و هزینه‌های عملیاتی را کاهش دهد. - آیا امکان استفاده از باتری لیتیومی وجود دارد؟
بله. سازنده پشتیبانی HTD33 از باتری لیتیومی را اعلام کرده است. نوع باتری و پیکربندی نهایی باید بر اساس مشخصات پروژه و طراحی سیستم تعیین شود. - تعداد باتری موردنیاز HTD33 چقدر است؟
ولتاژ سیستم باتری ±240 VDC و تعداد معمول باتری 40 تا 48 عدد اعلام شده است. پیکربندیهای متفاوت دارای Derating هستند و انتخاب نهایی باید مطابق طراحی سازنده انجام شود. - HTD33 چه رابطهایی برای مانیتورینگ دارد؟
این سری به RS485، USB، CAN، Dry Contact قابل برنامهریزی و دو Intelligent Slot مجهز است. گزینههایی مانند SNMP Card و AS400 Card نیز برای توسعه قابلیت‌های ارتباطی قابل ارائه هستند. - آیا سرویس HTD33 از جلو انجام میشود؟
بله. طراحی HTD33 امکان نگهداری از قسمت جلویی را فراهم میکند. همچنین سازنده امکان ورود کابل از بالا و پایین را اعلام کرده که در طراحی اتاق برق و محدودیت‌های فضای نصب مزیت محسوب میشود. - HTD33 برای چه پروژههایی انتخاب مناسبی است؟
این سری برای پروژههایی با بارهای حساس و توان بالاتر مانند مراکز داده، سیستمهای مخابراتی، اتاقهای کنترل، تجهیزات کامپیوتری و برخی کاربردهای صنعتی قابل استفاده است. انتخاب نهایی باید پس از بررسی توان بار، زمان Backup و شرایط محیطی پروژه انجام شود.
