یو پی اس ماژولار StratusPower ولتاژ 208 ولت
- طراحی ماژولار و مقیاسپذیر
- ولتاژ 208 ولت
- افزونگی بالا در تأمین برق
- توسعه ظرفیت بدون توقف
- راندمان بالای انرژی
- حفاظت مداوم از تجهیزات
- قابلیت اطمینان بالا
- نگهداری سریع و آسان
- کاهش هزینه عملیاتی
- انعطافپذیری در توسعه
در حال بارگذاری...
بارگذاری مجدد سند
باز کردن در تب جدید معرفی یو پی اس ماژولار StratusPower ولتاژ 208 ولت
یو پی اس ماژولار StratusPower 208V یک سیستم برق بدون وقفه سهفاز و آنلاین با فناوری Double Conversion است که برای حفاظت از زیرساختهای حساس فناوری اطلاعات، مراکز داده و سایر بارهای حیاتی طراحی شده است. این محصول با معماری ماژولار و فناوری DARA یا Distributed Active Redundant Architecture، امکان ایجاد افزونگی در سطح ماژول و سیستم را فراهم میکند و برای کاربردهایی مناسب است که تداوم برق و کاهش احتمال توقف بار اهمیت بالایی دارد.
یکی از مهمترین مزیتهای StratusPower 208V، قابلیت توسعه مرحلهای ظرفیت است. این خانواده از ماژولهای 5، 10، 12.5 و 15 کیلووات و همچنین ماژولهای 25 و 31 کیلووات استفاده میکند. بر اساس پیکربندی، ظرفیت یک کابینت میتواند از چند کیلووات تا 744 کیلووات افزایش یابد و سیستمهای موازی تا 1.86 مگاوات قابل توسعه هستند. این ساختار باعث میشود ظرفیت UPS متناسب با رشد بار توسعه پیدا کند و نیاز به انتخاب یک سیستم بیشازحد بزرگ در ابتدای پروژه کاهش یابد.
یو پی اس ماژولار StratusPower ولتاژ 208 ولت برای تأسیسات دارای بارهای حساس، علاوه بر افزونگی، روی راندمان و هزینه مالکیت نیز تمرکز دارد. راندمان VFI این UPS تا 97.6 درصد اعلام شده و راندمان مسیر Bypass نیز تا 99.4 درصد است. فناوری DC Flex امکان استفاده از محدوده متنوعی از ولتاژ DC و فناوریهای مختلف ذخیرهسازی انرژی را فراهم میکند و در پیکربندیهای مشخص، جریان شارژ بالایی نیز در دسترس است.
مزیت رقابتی اصلی این محصول ترکیب سه عامل «ماژولار بودن، افزونگی توزیعشده و قابلیت توسعه» است. در معماری DARA، هر ماژول UPS ساختار مستقل خود را دارد و شامل مبدلهای توان، Static Bypass و تجهیزات کنترلی موردنیاز برای جداسازی خطا است. در نتیجه StratusPower 208V برای پروژههایی که قابلیت اطمینان، سرویسپذیری و امکان توسعه آینده در آنها اهمیت دارد، گزینهای حرفهای محسوب میشود.
این محصول برای چه کاربردهایی مناسب است؟
یو پی اس ماژولار StratusPower ولتاژ 208 ولت برای زیرساختهایی طراحی شده است که حتی اختلال کوتاهمدت برق میتواند باعث توقف سرویس، از دست رفتن داده یا ایجاد هزینه عملیاتی شود. طراحی سهفاز ماژولار و قابلیت توسعه ظرفیت، امکان استفاده از آن را در طیف متنوعی از زیرساختهای حیاتی فراهم میکند.
- مراکز داده و دیتاسنترها
- اتاقهای سرور و زیرساخت IT
- تجهیزات شبکه و مخابرات
- مراکز پردازش و زیرساختهای ابری
- مراکز داده Edge
- سامانههای کنترل و فرآیندهای حیاتی
- زیرساختهای حساس صنعتی و سازمانی
مزایای اصلی
- افزونگی توزیعشده:معماری DARA وابستگی سیستم به یک نقطه خرابی واحد را کاهش میدهد و هر ماژول دارای اجزای مستقل UPS است.
- مقیاسپذیری واقعی:ظرفیت سیستم با اضافه شدن ماژولها قابل افزایش است و میتوان طراحی UPS را متناسب با رشد بار توسعه داد.
- راندمان بالا:راندمان VFI تا 97.6 درصد، اتلاف انرژی را در زمان کارکرد آنلاین کاهش میدهد و به کنترل هزینههای عملیاتی کمک میکند.
- انعطاف در باتری:فناوری DC Flex امکان استفاده از محدوده وسیعی از ولتاژ DC و انواع فناوریهای ذخیرهسازی انرژی از جمله Lead-Acid، NiCad و Lithium را فراهم میکند.
- سرویسپذیری بهتر:دسترسی از جلو به اجزای سیستم و طراحی غیرمزاحم برای تعمیر و نگهداری، به کاهش زمان تعمیر و ریسک خطای انسانی کمک میکند.
- توان تحمل اضافهبار:اینورتر در پیکربندیهای مشخص امکان تحمل 124 درصد بار بهصورت پیوسته، 125 درصد برای 10 دقیقه و 150 درصد برای 60 ثانیه را دارد.
- مدیریت هوشمند انرژی:قابلیت Peak-Shaving میتواند بخشی از انرژی ذخیرهشده را در دورههای اوج مصرف به کار گیرد تا مصرف برق شبکه و هزینههای مربوط به پیک کاهش پیدا کند.
مشخصات فنی کلیدی
| مشخصه | مقدار |
| نوع UPS | آنلاین سهفاز Double Conversion |
| معماری | DARA؛ Distributed Active Redundant Architecture |
| ولتاژ نامی | 200/208/220 Vac |
| ولتاژ هدف | 208 ولت |
| توان ماژولها | 5، 10، 12.5، 15، 25 و 31 kW |
| توان هر ماژول | kVA = kW |
| توان کابینت | تا 744 kW |
| ظرفیت سیستم موازی | تا 1.86 MW |
| فرکانس ورودی | 30 تا 70 Hz |
| ضریب توان ورودی | 0.99 |
| THDi | حداکثر 0.9% برای بار خطی در مدلهای کوچکتر؛ حداکثر 0.6% در مدلهای بزرگتر |
| ولتاژ باتری | 168 تا 360 VDC |
| فناوری باتری | Lead-Acid، NiCad، Lithium، Zinc، Salt و سایر گزینهها |
| ولتاژ خروجی | 200/208/220 Vac |
| ضریب توان خروجی | 1 |
| راندمان VFI | تا 97.6% |
| راندمان Bypass | تا 99.4% |
| تحمل اضافهبار | 124% پیوسته، 125% برای 10 دقیقه، 150% برای 60 ثانیه |
| ارتباطات | RS485، USB، Dry Contact، Ethernet، Bluetooth |

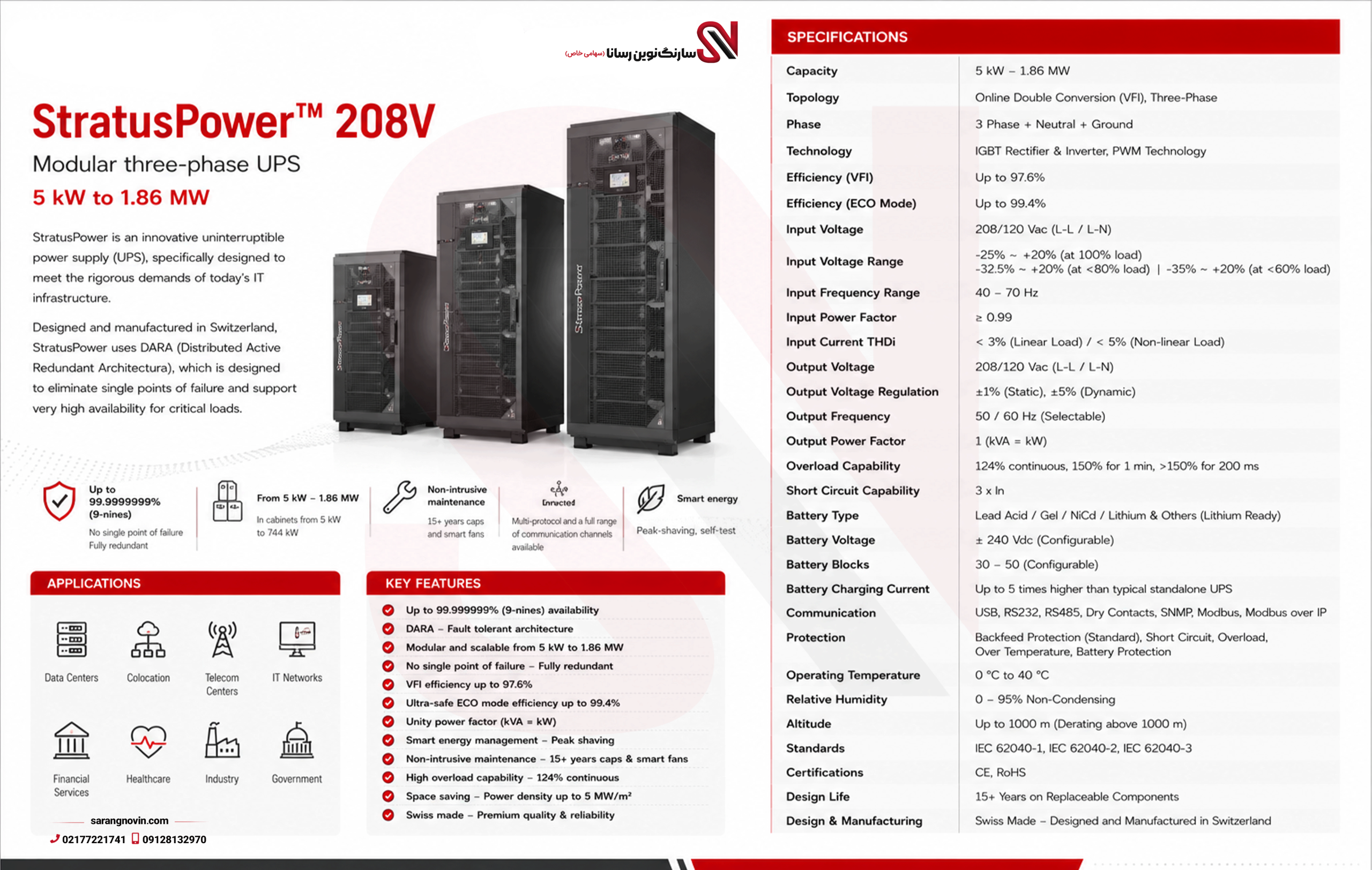

مشخصات فوق از دیتاشیت رسمی StratusPower 208V استخراج شدهاند و برخی مقادیر، مانند THDi، ظرفیت کابینت، ظرفیت باتری و ابعاد، با توجه به مدل و پیکربندی تغییر میکنند.
مشخصات فنی کامل
StratusPower 208V در چند خانواده کابینت و ماژول عرضه میشود. انتخاب مدل باید بر اساس توان بار، سطح افزونگی، ظرفیت باتری، فضای نصب و نیاز به توسعه آینده انجام شود.
دادههای عمومی
| مشخصه | مشخصات |
| ساختار | ماژولار سهفاز |
| فناوری | Online Double Conversion |
| معماری | DARA |
| توان ماژول کوچک | 5/10/12.5/15 kW |
| توان ماژول بزرگ | 25/31 kW |
| اضافهبار ماژول کوچک | 6/12/15/18 kW |
| اضافهبار ماژول بزرگ | 30/37 kW |
| تعداد ماژول در فریم | 1 تا 24، بسته به مدل |
| حداکثر توان یک فریم | 744 kW |
| حداکثر توان سیستم | 1.86 MW |
ورودی اصلی
| مشخصه | مشخصات |
| نوع اتصال | 3 Ph + N + PE |
| ولتاژ نامی | 200/208/220 Vac |
| فرکانس | 30–70 Hz |
| محدوده ولتاژ زیر 100% بار | -25% تا +20% |
| محدوده ولتاژ زیر 80% بار | -32.5% تا +20% |
| محدوده ولتاژ زیر 60% بار | -35% تا +20% |
| ضریب توان | 0.99 |
| THDi | ≤0.9% یا ≤0.6% بسته به مدل |
Bypass
| مشخصه | مشخصات |
| نوع اتصال | 3 Ph + N + PE |
| محدوده ولتاژ | طبق VFI-SS-111 |
| محدوده فرکانس | 50/60 Hz ±2/4% |
| فرکانس | قابل انتخاب |
| راندمان Bypass | تا 99.4% |
| ساختار | Static Bypass |
باتری و شارژر
| مشخصه | مشخصات |
| ولتاژ نامی DC | 168–360 VDC |
| تعداد باتری | قابل انتخاب |
| باتری داخلی | بسته به مدل |
| باتری خارجی | قابل پشتیبانی |
| فناوری باتری | Lead-Acid / NiCad / Lithium / Zinc / Salt / سایر |
| بلوک VRLA | 14–30 بلوک |
| جریان شارژ ماژولهای 25kW | تا 50A |
| جریان شارژ ماژولهای 31kW | تا 60A |
| فناوری اختصاصی | DC Flex |
خروجی Inverter
| مشخصه | مشخصات |
| نوع اتصال | 3 Ph + N + PE |
| ولتاژ | 200/208/220 Vac ±1% |
| فرکانس در Online | Tracking ورودی Bypass |
| فرکانس در Battery Mode | 50/60 Hz ±0.05% |
| ضریب توان | 1 |
| راندمان | تا 97.6% |
| اضافهبار پیوسته | 124% |
| اضافهبار 10 دقیقهای | 125% |
| اضافهبار 60 ثانیهای | 150% |
| اتصال کوتاه | تا 3xIn یا 3.5xIn، بسته به مدل |
شرایط محیطی و مکانیکی
| مشخصه | مشخصات |
| دمای کاری | 0 تا 40°C |
| Derating در دمای کاری | بدون کاهش توان در محدوده اعلامشده |
| دمای نگهداری | -40 تا 70°C |
| رطوبت نسبی | 10 تا 95% بدون میعان |
| ارتفاع استاندارد | تا 1000 متر |
| Derating ارتفاع | 1% به ازای هر 100 متر بالاتر از 1000 متر |
| عمق کابینتهای اصلی | حدود 815 یا 900 mm بسته به مدل |
| استانداردها | EN/IEC 62040-1/-2/-3 |
| تأییدیهها | CE، UKCA، EAC، RoHS |
ارتباطات و مانیتورینگ
| مشخصه | مشخصات |
| RS485 | دارد |
| USB | دارد |
| Ethernet | دارد |
| Bluetooth | دارد |
| Dry Contact | دارد |
| مانیتورینگ موبایلی | پشتیبانی از Bluetooth و اپلیکیشن Centiel |
| اندازهگیری | بیش از 100 نقطه اندازهگیری در سطح ماژول |
| مانیتورینگ محیطی | دما، رطوبت، هیدروژن و نشتی آب |
| امنیت سایبری | قابلیتهای امنیتی مطابق IEC 62443-2 |
اطلاعات فنی این بخش بر اساس دیتاشیت رسمی 208V شرکت Centiel است. برای سفارش نهایی، مشخصات مدل دقیق باید با نقشه تکخطی، ظرفیت بار و پیکربندی باتری تطبیق داده شود.
درخواست مشاوره: برای انتخاب ظرفیت مناسب یو پی اس ماژولار StratusPower 208V، صرفاً توان نامی بار معیار کافی نیست. تعداد تجهیزات حساس، میزان رشد بار، سطح افزونگی موردنیاز، زمان پشتیبانی باتری، فضای نصب و معماری برق مجموعه باید همزمان بررسی شوند.
برای انتخاب مدل، ظرفیت و پیکربندی مناسب StratusPower 208V، درخواست مشاوره تخصصی خود را ثبت کنید.
راهنمای انتخاب
انتخاب StratusPower 208V باید از محاسبه بار واقعی شروع شود. ابتدا توان مصرفی تجهیزات حیاتی، ضریب توان، جریان راهاندازی و الگوی تغییرات بار مشخص میشود. سپس ظرفیت UPS با درنظر گرفتن رزرو توسعه آینده و سطح افزونگی موردنیاز تعیین میشود.
در پروژههایی که تداوم سرویس اهمیت بالایی دارد، استفاده از آرایش افزونه باید در مرحله طراحی بررسی شود. معماری ماژولار StratusPower این امکان را فراهم میکند که بهجای انتخاب یک UPS بزرگ از ابتدا، ظرفیت سیستم با اضافه شدن ماژولها افزایش پیدا کند.
نوع و ظرفیت باتری نیز باید بر اساس زمان Backup تعیین شود. فناوری DC Flex امکان انعطاف بیشتری در انتخاب ذخیرهساز انرژی ایجاد میکند و امکان استفاده از باتریهای مختلف را فراهم میسازد.
در نهایت، شرایط محیطی، ارتفاع محل نصب، فضای کابینت، مسیر کابلکشی، تهویه، ارتباطات و نیازهای مانیتورینگ باید بررسی شوند. برای پروژههای حساس، انتخاب مدل دقیق بهتر است بر اساس محاسبات مهندسی و نقشه Single Line انجام شود.
سناریوهای کاربرد
سناریوی 1: دیتاسنتر
در دیتاسنتر، توقف برق میتواند باعث قطع سرویس، اختلال شبکه و آسیب به تجهیزات IT شود. StratusPower 208V با Double Conversion، معماری DARA و قابلیت افزونگی برای ایجاد یک لایه حفاظتی مستمر در برابر اختلالات برق مناسب است.
سناریوی 3: زیرساخت Edge
در سایتهای Edge که فضای نصب محدود است اما تجهیزات ارتباطی و پردازشی به برق پایدار نیاز دارند، ساختار ماژولار و گزینه Universal Rack میتواند امکان طراحی فشردهتر را فراهم کند. نسخه Universal Rack با رکهای استاندارد 19 اینچی سازگار است و در پیکربندی مشخص تا 60 kW ظرفیت دارد.
سناریوی 3: شبکه و مخابرات
تجهیزات مخابراتی و شبکه باید در برابر قطعی برق و نوسانات ورودی محافظت شوند. قابلیت مانیتورینگ، ارتباطات Ethernet، RS485، USB و Bluetooth امکان نظارت بهتر بر وضعیت سیستم را فراهم میکند.
سناریوی 4: زیرساختهای حیاتی
در سامانههای کنترل، پردازش و سایر بارهای حیاتی، افزونگی و امکان سرویسپذیری اهمیت زیادی دارد. معماری DARA با استقلال ماژولها و قابلیت جداسازی خطا، برای چنین محیطهایی طراحی شده است.
تفاوت با محصولات مشابه
| معیار | StratusPower 208V | UPS معمولی ثابت | UPS ماژولار متعارف |
| ساختار | ماژولار | ثابت | ماژولار |
| توسعه ظرفیت | بسیار انعطافپذیر | محدود | وابسته به مدل |
| معماری DARA | دارد | ندارد | معمولاً ندارد |
| افزونگی توزیعشده | دارد | محدود | بسته به طراحی |
| DC Flex | دارد | محدود | بسته به مدل |
| راندمان VFI | تا 97.6% | بسته به مدل | بسته به مدل |
| مانیتورینگ پیشرفته | دارد | محدود | بسته به مدل |
| کاربرد اصلی | بارهای حیاتی و دیتاسنتر | کاربرد عمومی | زیرساخت حساس |
مزیت اصلی StratusPower 208V در کنار ماژولار بودن، ترکیب معماری DARA، قابلیت توسعه تا 1.86MW، DC Flex، راندمان VFI تا 97.6% و امکانات مانیتورینگ است.
سوالات متداول
- یو پی اس StratusPower 208V چند کیلووات ظرفیت دارد؟
خانواده StratusPower 208V از ماژولهای 5 تا 31 کیلووات تشکیل شده و بسته به کابینت، ظرفیت یک فریم میتواند تا 744 کیلووات برسد. چند کابینت نیز قابلیت کار موازی تا ظرفیت 1.86 مگاوات را دارند. بنابراین ظرفیت نهایی باید بر اساس مدل و پیکربندی انتخاب شود. - آیا ولتاژ خروجی StratusPower دقیقاً 208 ولت است؟
بله، خانواده 208V برای ولتاژهای 200، 208 و 220 ولت طراحی شده و در صورت انتخاب تنظیم 208V میتواند با زیرساخت برق موردنظر کار کند. ولتاژ خروجی در دیتاشیت برای مدلهای مربوطه 200/208/220Vac اعلام شده است. - آیا StratusPower 208V آنلاین است؟
بله. StratusPower 208V از ساختار Online Double Conversion استفاده میکند؛ بنابراین بار از مسیر تبدیل توان UPS تغذیه شده و از شبکه برق ورودی ایزوله و کنترل میشود. - DARA چه تفاوتی با معماری معمول UPS دارد؟
در DARA هر ماژول یک ساختار مستقل UPS شامل مبدلهای توان، Static Bypass و تجهیزات کنترلی دارد. این معماری برای کاهش وابستگی به یک نقطه خرابی و افزایش دسترسپذیری طراحی شده است. - آیا میتوان باتری StratusPower را متناسب با پروژه انتخاب کرد؟
بله. فناوری DC Flex امکان انعطاف در محدوده ولتاژ DC و انتخاب فناوریهای مختلف ذخیرهسازی را فراهم میکند. دیتاشیت استفاده از Lead-Acid، NiCad، Lithium، Zinc، Salt و گزینههای دیگر را ذکر میکند. - حداکثر جریان شارژ باتری چقدر است؟
جریان شارژ به نوع ماژول وابسته است. در دیتاشیت، برای ماژول SM25-2V-M جریان 50 آمپر و برای SM31-2V-M جریان 60 آمپر ذکر شده است. بنابراین مقدار نهایی باید بر اساس مدل انتخابی تعیین شود. - آیا StratusPower برای رشد آینده بار مناسب است؟
بله. ساختار ماژولار این محصول اجازه میدهد ظرفیت سیستم با اضافه شدن ماژولها افزایش پیدا کند. این ویژگی برای پروژههایی که بار آنها در آینده افزایش مییابد، مزیت مهمی محسوب میشود و از Oversizing اولیه جلوگیری میکند. - راندمان StratusPower 208V چقدر است؟
راندمان VFI این محصول تا 97.6 درصد و راندمان Bypass تا 99.4 درصد اعلام شده است. راندمان واقعی در پروژه به شرایط بار، مدل، نحوه بهرهبرداری و پیکربندی سیستم وابسته خواهد بود. - چه روشهایی برای مانیتورینگ StratusPower وجود دارد؟
این UPS از RS485، USB، Ethernet، Bluetooth و Dry Contact پشتیبانی میکند. همچنین Centiel برای پایش از طریق Bluetooth و اپلیکیشن، امکان مشاهده وضعیت و هشدارهای سیستم را فراهم کرده است. - آیا StratusPower 208V برای دیتاسنترهای AI مناسب است؟
بله. Centiel این خانواده را برای زیرساختهای جدید دیتاسنتر و بارهای AI نیز معرفی کرده است. معماری ماژولار، قابلیت توسعه، پردازش داخلی، بیش از 100 نقطه اندازهگیری و امکانات مدیریت انرژی، آن را برای زیرساختهای پردازشی با نیازهای توان متغیر مناسب میکند؛ البته انتخاب ظرفیت باید بر اساس مشخصات واقعی بار AI انجام شود.
