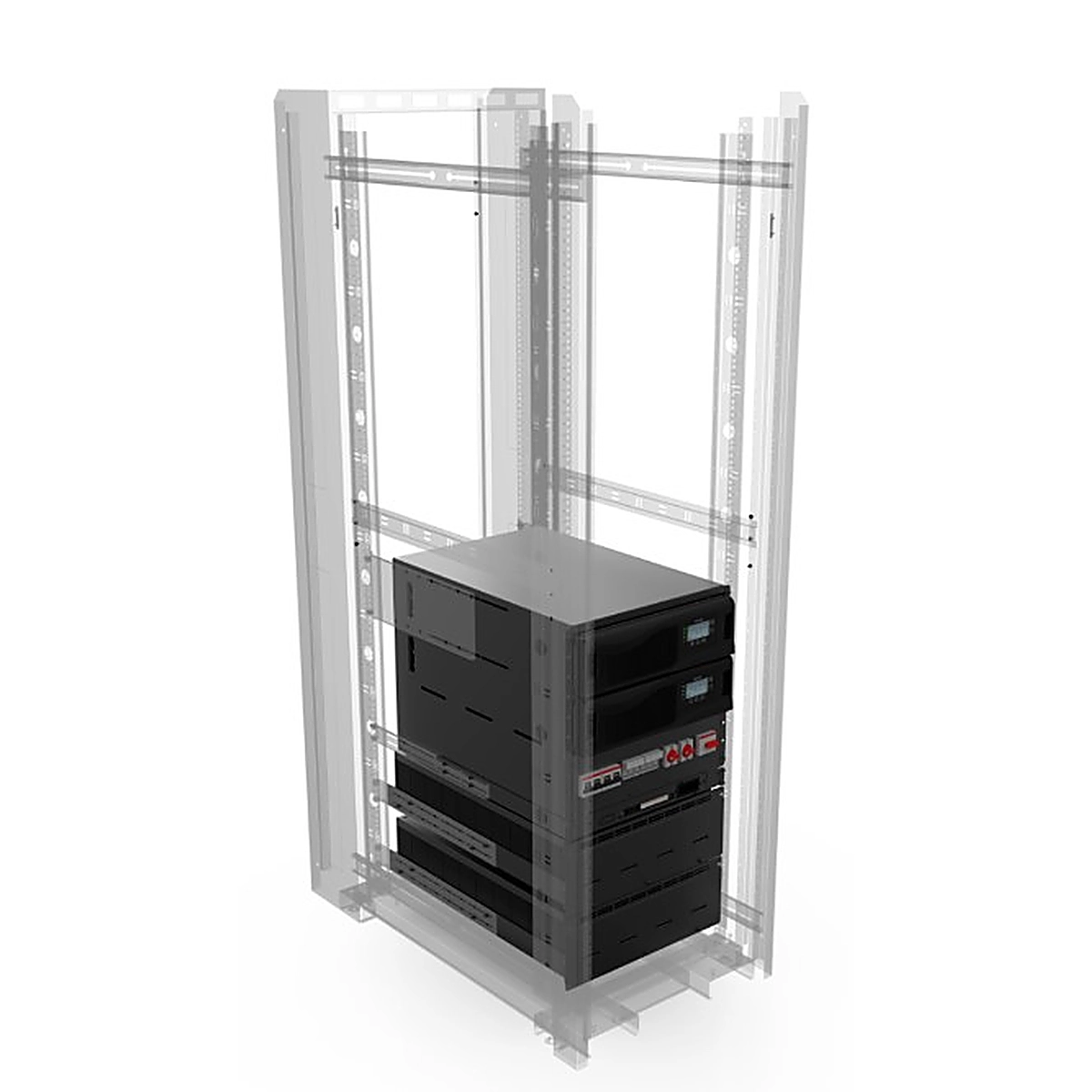

یو پی اس ماژولار Centiel Cumulus Power 400V
- طراحی ماژولار و مقیاسپذیر
- ورودی و خروجی 400 ولت
- معماری آنلاین Double Conversion
- افزونگی ماژولهای توان
- قابلیت توسعه بدون تغییر اساسی سیستم
- افزایش دسترسپذیری برق
- راندمان بالا در بارهای مختلف
- مناسب زیرساختهای حساس صنعتی
- کاهش ریسک توقف تجهیزات
- انعطافپذیری بالا در توسعه توان
در حال بارگذاری...
بارگذاری مجدد سند
باز کردن در تب جدید معرفی یو پی اس ماژولار Centiel Cumulus Power 400V
یو پی اس ماژولار Centiel Cumulus Power 400V یک سامانه سهفاز آنلاین با توپولوژی Double Conversion است که برای حفاظت از بارهای حساس و زیرساختهای حیاتی در برابر اختلالات شبکه برق طراحی شده است. این خانواده با معماری کاملاً ماژولار و فناوری DARA™ (Distributed Active-Redundant Architecture)، وابستگی سیستم به نقاط خرابی منفرد را کاهش میدهد و امکان طراحی ساختارهای افزونه و قابل توسعه را فراهم میکند. CumulusPower در پیکربندیهای مختلف از 10 کیلووات تا 3.6 مگاوات قابل استفاده است.
مزیت رقابتی اصلی این محصول، معماری توزیعشده آن است. هر Intelligent Module یک واحد مستقل یو پی اس محسوب میشود و مجموعهای از مبدلهای توان، Static Bypass، منطق کنترلی و تجهیزات لازم برای عملکرد مستقل را در خود دارد. در صورت بروز خطا، ماژول معیوب میتواند از سیستم جدا شود تا اثر خرابی به سایر بخشها منتقل نشود. این رویکرد در کنار ارتباط TripleMode™ و تصمیمگیری توزیعشده، برای کاربردهایی که تداوم برق اهمیت بالایی دارد، ارزش عملیاتی قابل توجهی ایجاد میکند.
CumulusPower 400V علاوه بر افزونگی، روی بهرهوری انرژی و هزینه مالکیت نیز تمرکز دارد. راندمان VFI تا 97.1% اعلام شده و قابلیت Maximum Efficiency Management (MEM) با تطبیق تعداد ماژولهای فعال با میزان بار، بهینهسازی مصرف انرژی در بارهای پایین را دنبال میکند. ماژولهای Hot-Swappable نیز امکان تعویض سریعتر ماژولهای توان را فراهم میکنند و به کاهش زمان تعمیر و نگهداری کمک میکنند.
این محصول برای سازمانهایی مناسب است که رشد بار، نیاز به افزونگی، قابلیت سرویسپذیری و کاهش ریسک توقف تجهیزات را همزمان در نظر میگیرند. پشتیبانی از ضریب توان خروجی 1، ورودی 380/400/415 ولت، خروجی 380/400/415 ولت با تلورانس ±1%، باتریهای مختلف و ارتباطات متنوع، امکان طراحی سیستم متناسب با نیاز پروژه را فراهم میکند.
این محصول برای چه کاربردهایی مناسب است؟
CumulusPower 400V برای زیرساختهایی طراحی شده که کیفیت و تداوم برق مستقیماً بر عملکرد تجهیزات اثر میگذارد:
- دیتاسنترها و اتاقهای سرور
- تجهیزات شبکه و مخابرات
- زیرساختهای فناوری اطلاعات
- مراکز کنترل و اتوماسیون صنعتی
- تجهیزات پزشکی و مراکز درمانی
- فرآیندهای صنعتی حساس
- تأسیسات و ساختمانهای حیاتی
معماری ماژولار، افزونگی داخلی، قابلیت توسعه و امکان سرویس ماژولها بدون وابستگی کامل به توقف سیستم، این محصول را برای بارهای حیاتی و پروژههایی با نیاز به دسترسپذیری بالا مناسب میکند.
مزایای اصلی
1. معماری DARA
فناوری Distributed Active-Redundant Architecture ساختار یو پی اس را از حالت وابسته به یک نقطه کنترل یا مسیر مشترک خارج میکند. هر ماژول ساختار مستقل خود را دارد و خطای یک ماژول میتواند بدون ایجاد خرابی زنجیرهای از سیستم جدا شود.
2. توسعه مرحلهای
ساختار ماژولار امکان افزایش ظرفیت را متناسب با رشد بار فراهم میکند. بنابراین ظرفیت اولیه میتواند بر اساس نیاز فعلی پروژه انتخاب شود و توسعه سیستم در مراحل بعدی انجام گیرد؛ البته ظرفیت نهایی به فریم و پیکربندی انتخابی وابسته است.
3. سرویس سریعتر
ماژولهای توان Hot-Swappable برای تعویض سریع طراحی شدهاند. این ویژگی میتواند زمان تعمیر و نگهداری را کاهش داده و مدیریت سرویس را در محیطهای حساس سادهتر کند.
4. راندمان بالا
راندمان Double Conversion یا VFI این خانواده تا 97.1% اعلام شده است. این راندمان در کنار مدیریت هوشمند ماژولها میتواند به کاهش اتلاف انرژی و هزینههای بهرهبرداری کمک کند.
5. مدیریت هوشمند بار
فناوری MEM تعداد ماژولهای فعال را با سطح بار تطبیق میدهد. ماژولهای غیرضروری میتوانند وارد حالت Active-Sleep شوند و در زمان افزایش بار مجدداً وارد مدار شوند، در حالی که الزامات افزونگی حفظ میشود.
6. تحمل اضافهبار
این محصول در حالت Inverter ظرفیت تحمل اضافهبار 124% بهصورت پیوسته، 125% برای 10 دقیقه و 150% برای یک دقیقه دارد. این ویژگی برای بارهایی که در شرایط عملیاتی با پیکهای کوتاهمدت مواجه میشوند اهمیت دارد.
7. خروجی با ضریب توان 1
ضریب توان خروجی 1 باعث میشود ظرفیت نامی kVA و kW در مشخصات اعلامشده برابر باشد و ظرفیت توان اکتیو قابل استفاده برای بار افزایش یابد.
مشخصات فنی کلیدی
| مشخصه | مقدار |
|---|---|
| نوع سیستم | سهفاز ماژولار |
| توپولوژی | Online Double Conversion |
| معماری | DARA™ |
| محدوده توان خانواده | 10kW تا 3.6MW |
| توان هر ماژول | 10/20/25kW یا 50/60kW |
| توان هر فریم | تا 600kW، بسته به مدل |
| حداکثر توان سیستم | تا 3.6MW |
| ولتاژ ورودی | 380/400/415Vac |
| فرکانس ورودی | 40–70Hz |
| ضریب توان ورودی | 0.99 |
| THDi | کمتر از 3% خطی / کمتر از 5% غیرخطی |
| ولتاژ خروجی | 380/400/415Vac ±1% |
| ضریب توان خروجی | 1 |
| شکل موج خروجی | سینوسی |
| راندمان VFI | تا 97.1% |
| ولتاژ باتری | 360–480Vdc |
| اضافهبار Inverter | 124% پیوسته |
| راندمان Bypass | 99.4% |
| دمای کاری | 0 تا 40°C |
| ارتباطات | RS232، RS485، Ethernet، Bluetooth، Dry Contact |

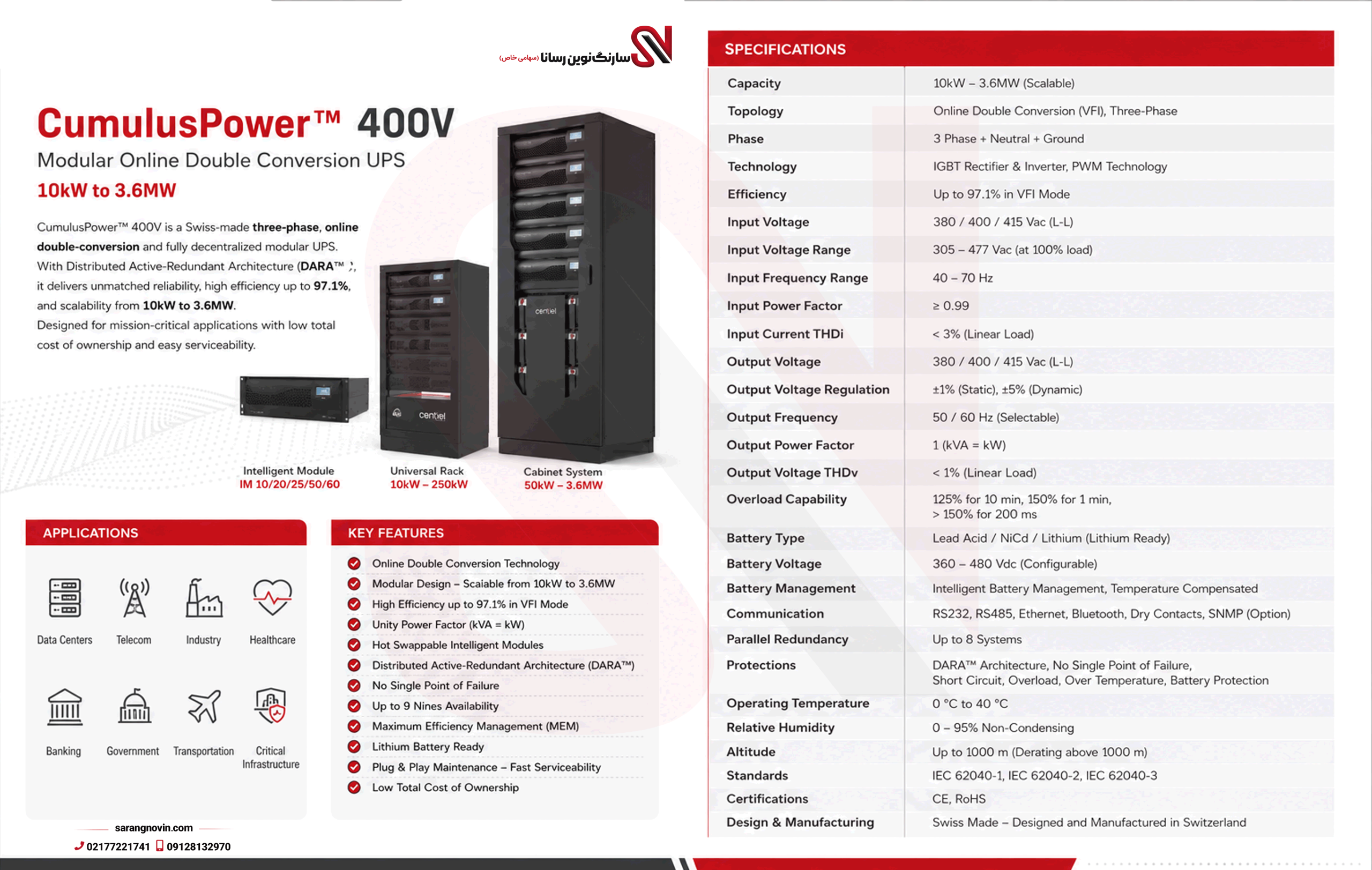

مقادیر فوق بر اساس دیتاشیت رسمی CumulusPower 400V هستند و برخی مشخصات با توجه به مدل فریم و ماژول انتخابی تغییر میکنند.
مشخصات فنی کامل
CumulusPower 400V در چندین فریم و پیکربندی ارائه میشود؛ از مدلهای دارای باتری داخلی و فریمهای کوچکتر تا مدلهای باتری خارجی با ماژولهای IM50/IM60. انتخاب مدل باید بر اساس توان بار، افزونگی موردنیاز، ظرفیت باتری و معماری پروژه انجام شود.
دادههای عمومی
| پارامتر | مشخصات |
|---|---|
| نوع ماژول | IM10/IM20/IM25 یا IM50/IM60 |
| توان هر ماژول | 10/20/25 یا 50/60kW |
| حداکثر توان فریم | 50، 100، 150، 250، 300 یا 600kW |
| حداکثر توان سیستم | 1.5MW یا 3.6MW، بسته به فریم |
| معماری | DARA |
| تکنولوژی | Online Double Conversion |
| نوع اتصال | Bottom یا Bottom/Top، بسته به مدل |
| قابلیت Hot-Swap | دارد |
| ضریب توان | kVA = kW |
ورودی اصلی
| پارامتر | مشخصات |
|---|---|
| سیمبندی | 3Ph + N + PE |
| ولتاژ نامی | 380/400/415Vac |
| فرکانس | 40–70Hz |
| ضریب توان | 0.99 |
| THDi بار خطی | <3% |
| THDi بار غیرخطی | <5% |
| محدوده ولتاژ | متناسب با درصد بار |
محدوده ورودی اعلامشده توسط سازنده برای بار کمتر از 100% برابر با −25%/+20%، برای بار کمتر از 80% برابر با −32.5%/+20% و برای بار کمتر از 60% برابر با −35%/+20% است.
Bypass
| پارامتر | مشخصات |
|---|---|
| سیمبندی | 3Ph + N + PE |
| ولتاژ نامی | 360/400/420Vac |
| فرکانس | 50/60Hz ±2/4% قابل انتخاب |
| اضافهبار بلندمدت | 135% |
| تحمل اضافهبار لحظهای | <1000% برای 100ms |
| راندمان Bypass | 99.4% |
باتری و شارژر
| پارامتر | مشخصات |
|---|---|
| ولتاژ DC نامی | 360–480Vdc |
| نوع باتری | Lead-Acid / NiCd / Lithium |
| باتری داخلی | بسته به مدل |
| باتری خارجی | قابل پشتیبانی |
| تعداد بلوک Lead-Acid | 20–50؛ برای IM20/IM25: 30–50 |
| شارژر IM10/20/25 | 20A به ازای ماژول |
| شارژر IM50/60 | 40A به ازای ماژول |
تعداد و آرایش باتری باید متناسب با مدل، زمان بکاپ موردنیاز و طراحی پروژه تعیین شود؛ بنابراین زمان پشتیبانی را نمیتوان بدون مشخصات بار و بانک باتری بهصورت دقیق اعلام کرد.
خروجی Inverter
| پارامتر | مشخصات |
|---|---|
| سیمبندی | 3Ph + N + PE |
| ولتاژ | 380/400/415Vac ±1% |
| شکل موج | Sine Wave |
| THDv بار خطی | <1% |
| THDv بار غیرخطی | <3% |
| ضریب توان | 1 |
| راندمان | 97.1% |
| اضافهبار | 124% پیوسته |
| اضافهبار 10 دقیقهای | 125% |
| اضافهبار 1 دقیقهای | 150% |
| قابلیت اتصال کوتاه | 3 × IN |
شرایط محیطی و مکانیکی
| پارامتر | مشخصات |
|---|---|
| دمای کاری | 0 تا 40°C |
| دمای نگهداری | −40 تا 70°C |
| رطوبت نسبی | 0 تا 95% بدون میعان |
| ارتفاع کاری | تا 1000 متر |
| Derating ارتفاع | 1% به ازای هر 100 متر بالاتر از 1000 متر |
| نویز صوتی | <65dB |
| ابعاد | وابسته به فریم |
| وزن | وابسته به مدل |
| استانداردها | EN/IEC 62040-1/-2/-3 |
| تأییدیهها | CE، RoHS |
ابعاد فریمهای اصلی در دیتاشیت از حدود 1315×510×815 میلیمتر تا 1980×1460×845 میلیمتر متغیر است و وزن نیز بر اساس مدل تغییر میکند.
ارتباطات و مانیتورینگ
| پارامتر | مشخصات |
|---|---|
| RS232 | دارد |
| RS485 | دارد |
| Ethernet | دارد |
| Bluetooth | دارد |
| Dry Input | دارد |
| Dry Contact | در نسخههای ارتباطی مربوطه |
| SNMP | قابلیت استفاده در پیکربندیهای مجهز |
| مانیتورینگ | محلی و ارتباطی، بسته به پیکربندی |
درخواست مشاوره
برای انتخاب مدل مناسب یو پی اس ماژولار Centiel CumulusPower 400V، توان واقعی و آینده بار، نیاز به افزونگی N+1، نوع باتری، زمان بکاپ، محدودیت فضای نصب و نحوه توزیع برق پروژه باید همزمان بررسی شود. برای دریافت مشاوره خرید و انتخاب پیکربندی مناسب، درخواست مشاوره ثبت کنید.
راهنمای انتخاب
انتخاب CumulusPower 400V صرفاً بر اساس توان فعلی تجهیزات انجام نمیشود. ابتدا توان اکتیو بار و ضریب رشد آینده مشخص میشود؛ سپس تعداد ماژولها، ظرفیت فریم و سطح افزونگی موردنیاز تعیین میشود. در پروژههای حساس، طراحی N+1 میتواند باعث شود با خروج یک ماژول، ظرفیت موردنیاز بار همچنان تأمین شود؛ البته تعداد دقیق ماژولها باید بر اساس بار واقعی و معماری پروژه محاسبه شود.
در مرحله بعد باید نوع و ظرفیت بانک باتری بر اساس زمان پشتیبانی موردنیاز، توان بار و شرایط بهرهبرداری انتخاب شود. برای بارهای صنعتی، دیتاسنتر و تجهیزات حساس نیز کیفیت ورودی، جریان راهاندازی، ماهیت بارهای غیرخطی و شرایط محیطی اهمیت دارد. در نهایت، نوع ارتباطات و مانیتورینگ، مسیر کابلکشی و امکان سرویس ماژولها باید در طراحی لحاظ شود.
سناریوهای کاربرد
- دیتاسنتر:در دیتاسنترها، تداوم برق سرورها، تجهیزات شبکه و سیستمهای ذخیرهسازی اهمیت بالایی دارد. معماری DARA و ساختار افزونه CumulusPower برای چنین بارهای حیاتی طراحی شده است.
- فرآیند صنعتی:در خطوط تولید و اتوماسیون، قطع یا افت کیفیت برق میتواند باعث توقف فرآیند یا اختلال کنترلرها شود. قابلیت تحمل اضافهبار و معماری ماژولار، انعطاف بیشتری برای طراحی سیستم ایجاد میکند.
- مراکز درمانی:تجهیزات حیاتی پزشکی به منبع برق پایدار و قابل اتکا نیاز دارند. ساختار آنلاین Double Conversion، خروجی سینوسی و قابلیت افزونگی میتواند برای طراحی برق اضطراری چنین بارهایی مورد استفاده قرار گیرد.
- زیرساخت شبکه و مخابرات:تجهیزات ارتباطی باید در برابر نوسانات و قطعی برق محافظت شوند. قابلیتهای ارتباطی و مانیتورینگ CumulusPower امکان ادغام سیستم در معماری نظارت و مدیریت زیرساخت را فراهم میکند.
تفاوت با محصولات مشابه
CumulusPower 400V در مقایسه با یک یو پی اس سهفاز سنتی، بر ماژولار بودن واقعی، معماری DARA، افزونگی توزیعشده و سرویسپذیری ماژولها تمرکز دارد. نقطه تمایز مهم آن این است که هر Intelligent Module بخشهای کلیدی یک یو پی اس مستقل را در خود دارد و برای محدود کردن اثر خرابی طراحی شده است.
| ویژگی | CumulusPower 400V | یو پی اس سنتی غیرماژولار |
|---|---|---|
| ساختار | ماژولار | یکپارچه |
| افزونگی | توزیعشده | وابسته به طراحی سیستم |
| توسعه ظرفیت | مرحلهای | معمولاً نیازمند تعویض/افزایش واحد |
| تعویض ماژول | Hot-Swap | معمولاً محدودتر |
| معماری DARA | دارد | معمولاً ندارد |
| مدیریت بار | MEM | بسته به مدل |
| مناسب بارهای حیاتی | بله | بسته به مدل |
سوالات متداول
- CumulusPower 400V برای چه سطحی از توان مناسب است؟
خانواده CumulusPower 400V طیف بسیار گستردهای از توان را پوشش میدهد. در دیتاشیت رسمی، مدلهای مختلف با ماژولهای 10/20/25kW و 50/60kW ارائه شدهاند و حداکثر توان سیستم بسته به فریم و پیکربندی میتواند به 3.6MW برسد. بنابراین انتخاب مدل باید بر اساس توان واقعی بار و نیاز پروژه انجام شود. - آیا امکان طراحی CumulusPower با افزونگی N+1 وجود دارد؟
بله، ساختار ماژولار این خانواده امکان طراحی افزونه را فراهم میکند. در معماری N+1، یک ماژول اضافه نسبت به ظرفیت موردنیاز بار در نظر گرفته میشود تا در صورت خروج یک ماژول، ظرفیت کافی برای تغذیه بار باقی بماند. تعداد دقیق ماژولها باید بر اساس بار و پیکربندی فریم محاسبه شود. - آیا ماژولهای CumulusPower هنگام کار قابل تعویض هستند؟
Centiel برای CumulusPower قابلیت Hot-Swappable Modules را اعلام کرده است. این قابلیت برای تعویض سریعتر Intelligent Module و کاهش زمان تعمیر طراحی شده است. نحوه اجرای عملیات سرویس باید مطابق دستورالعمل سازنده و شرایط ایمنی سایت انجام شود. - آیا CumulusPower از باتری لیتیومی پشتیبانی میکند؟
بله. دیتاشیت رسمی CumulusPower 400V انواع Lead-Acid، NiCd و Lithium را بهعنوان گزینههای باتری ذکر میکند. انتخاب نوع باتری به مشخصات پروژه، زمان بکاپ، الزامات نصب و طراحی بانک باتری بستگی دارد. - ولتاژ بانک باتری این یو پی اس چقدر است؟
محدوده ولتاژ نامی DC در دیتاشیت CumulusPower 400V برابر 360 تا 480Vdc اعلام شده است. تعداد باتریها قابل انتخاب است و آرایش دقیق باید مطابق مدل و طراحی سیستم تعیین شود. - آیا CumulusPower برای بارهای دارای پیک مصرف مناسب است؟
ظرفیت تحمل اضافهبار Inverter یکی از ویژگیهای مهم این خانواده است. سازنده تحمل 124% بار بهصورت پیوسته، 125% برای 10 دقیقه و 150% برای یک دقیقه را اعلام کرده است. با این حال، برای بارهای دارای جریان راهاندازی بالا باید شرایط واقعی بار در مرحله طراحی بررسی شود. - آیا خروجی CumulusPower برای تجهیزات حساس مناسب است؟
CumulusPower از توپولوژی Online Double Conversion استفاده میکند و خروجی آن 380/400/415Vac با تلورانس ±1%، شکل موج سینوسی و ضریب توان 1 اعلام شده است. THDv نیز برای بار خطی کمتر از 1% و برای بار غیرخطی کمتر از 3% ذکر شده است. - تفاوت IM10، IM20، IM25، IM50 و IM60 چیست؟
این نامها به خانواده Intelligent Moduleهای CumulusPower اشاره دارند که توان نامی متفاوتی دارند. IM10، IM20 و IM25 بهترتیب در ردههای 10، 20 و 25kW قرار میگیرند، در حالی که IM50 و IM60 در رده 50 و 60kW هستند. انتخاب ماژول به ظرفیت موردنیاز و فریم انتخابشده بستگی دارد. - قابلیت MEM در CumulusPower چه کاربردی دارد؟
MEM یا Maximum Efficiency Management برای بهینهسازی تعداد ماژولهای فعال نسبت به سطح بار استفاده میشود. در بارهای پایین، ماژولهایی که برای حفظ افزونگی ضروری نیستند میتوانند وارد حالت Active-Sleep شوند و هنگام افزایش بار دوباره فعال شوند. - آیا CumulusPower برای توسعه آینده یک پروژه مناسب است؟
یکی از مزیتهای معماری ماژولار CumulusPower امکان توسعه مرحلهای ظرفیت است. به همین دلیل میتوان طراحی را با توجه به نیاز فعلی و برنامه رشد بار انجام داد. با این حال، ظرفیت فریم، فضای نصب، سطح افزونگی و محدودیتهای الکتریکی باید از ابتدا در طراحی پروژه در نظر گرفته شوند.
