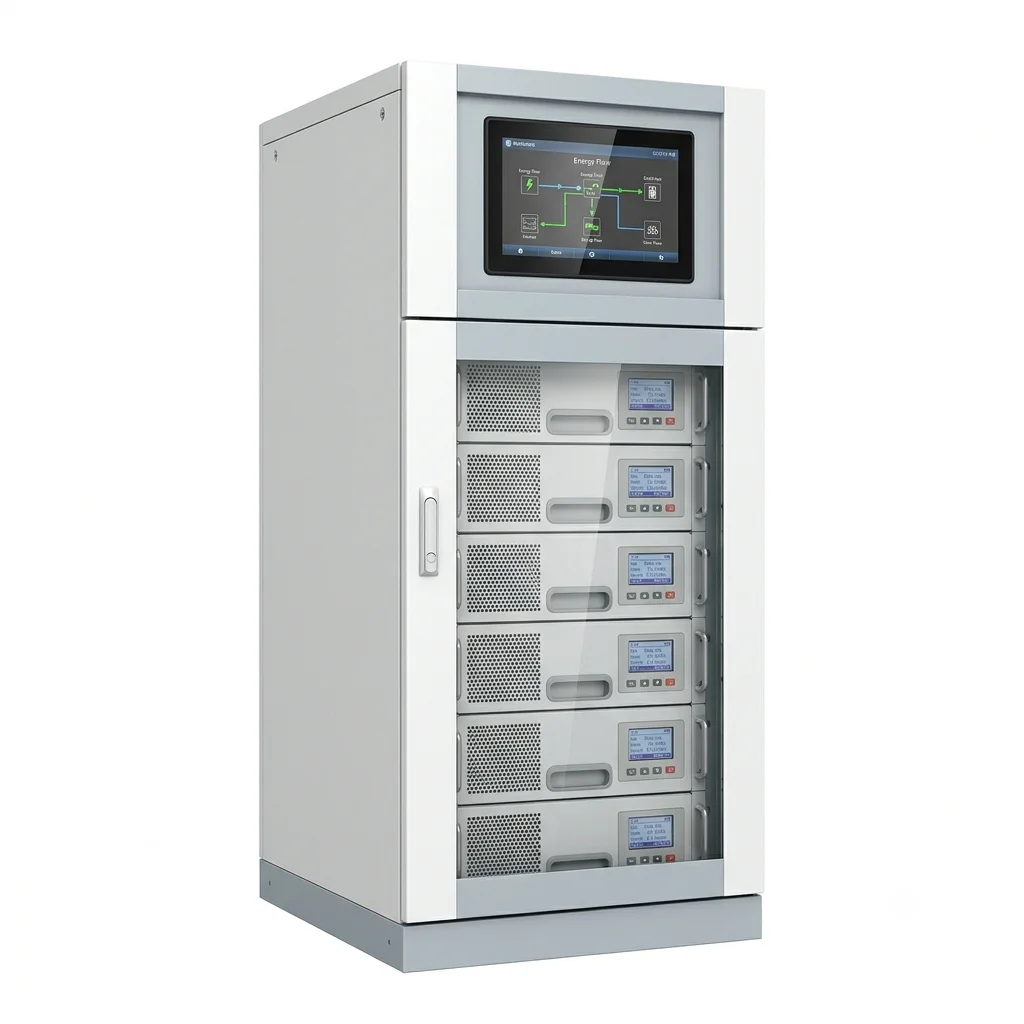

یو پی اس ماژولار آنلاین RM با باتری داخلی 20 تا 60 کاوا
- ساختار ماژولار
- تکنولوژی آنلاین دابل کانورژن
- باتری داخلی
- توان 20 تا 60kVA
- تأمین برق پایدار
- حفاظت از تجهیزات حساس
- قابلیت توسعه ظرفیت
- افزونگی ماژولهای توان
- راندمان بالای انرژی
- مناسب کاربردهای صنعتی
در حال بارگذاری...
بارگذاری مجدد سند
باز کردن در تب جدید معرفی یو پی اس ماژولار آنلاین RM با باتری داخلی 20 تا 60 کاوا
یو پی اس ماژولار آنلاین RM با باتری داخلی 20 تا 60 کاوا ، یک راهکار برق بدون وقفه برای تأمین برق پایدار و حفاظت از تجهیزات حساس در محیطهای صنعتی، اداری، دیتاسنترها و زیرساختهای حیاتی است. این سری با معماری ماژولار و فناوری آنلاین دابل کانورژن، امکان تأمین توان مطمئن را برای بارهای حساس فراهم میکند و در یک کابین، ظرفیت سیستم را از 20 تا 60kVA پوشش میدهد. مدل RM060/20B از ماژولهای توان 20kVA استفاده میکند و باتریهای داخلی آن نیز بهصورت ماژولار در سیستم قرار میگیرند.
یکی از مهمترین مزیتهای این محصول، ترکیب ساختار ماژولار با باتری داخلی و قابلیت Hot-Swap است. بستههای باتری قابل تعویض هستند و سیستم مانیتورینگ باتری امکان نظارت بهتر بر وضعیت باتریها را فراهم میکند. این طراحی، عملیات نگهداری و سرویس را سادهتر کرده و امکان توسعه توان و افزایش زمان پشتیبانی را با انعطاف بیشتری فراهم میکند.
در بخش مدیریت انرژی نیز RM060/20B به سیستم شارژ هوشمند مجهز است که فرآیند شارژ و دشارژ باتری را مدیریت میکند. قابلیت Battery Cold Start نیز امکان راهاندازی سیستم از باتری در شرایطی که برق ورودی شبکه در دسترس نیست را فراهم میکند. رابط کاربری لمسی نیز اطلاعات عملکرد سیستم را در اختیار اپراتور قرار میدهد.
مزیت رقابتی اصلی این یو پی اس در این ترکیب خلاصه میشود: معماری ماژولار، باتری داخلی قابل تعویض، قابلیت توسعه، مدیریت هوشمند باتری و طراحی مناسب برای نگهداری آسان. به همین دلیل، RM گزینهای کاربردی برای مجموعههایی است که علاوه بر برق پشتیبان، به انعطافپذیری در توسعه ظرفیت و کاهش پیچیدگی عملیات سرویس نیاز دارند.
کاربردهای محصول
یو پی اس ماژولار RM برای محیطهایی طراحی شده است که قطع یا ناپایداری برق میتواند موجب توقف عملیات، آسیب به تجهیزات یا از دست رفتن اطلاعات شود. مهمترین کاربردهای آن عبارتاند از:
- دیتاسنترها و اتاقهای سرور
- تجهیزات شبکه و مخابرات
- سیستمهای کامپیوتری و IT
- تجهیزات اتوماسیون و کنترل صنعتی
- مراکز اداری و سازمانی
- تجهیزات حساس و زیرساختهای حیاتی
- سامانههایی که به برق پایدار و بدون وقفه نیاز دارند
کاربردهای ذکرشده با توجه به ماهیت سری RM بهعنوان UPS آنلاین ماژولار برای تجهیزات حساس و کاربردهای زیرساختی انتخاب شدهاند.
مزایای اصلی
- ساختار ماژولار: معماری ماژولار امکان طراحی انعطافپذیر سیستم و استفاده از ماژولهای توان 20kVA را فراهم میکند. این ویژگی برای پروژههایی که نیاز به توسعه ظرفیت یا مدیریت بهتر افزونگی دارند، اهمیت زیادی دارد.
- باتری داخلی:قرارگیری باتری در ساختار کابین، یک راهکار یکپارچهتر برای تأمین برق پشتیبان ایجاد میکند و نیاز به طراحی جداگانه فضای باتری را در مقایسه با راهکارهای دارای بانک باتری خارجی کاهش میدهد.
- تعویض Hot-Swap: بستههای باتری قابلیت تعویض گرم دارند و برای تعمیر و نگهداری، انعطاف مناسبی در اختیار اپراتور قرار میدهند. این ویژگی یکی از نقاط تمایز مهم RM در محیطهای حساس است.
- مدیریت هوشمند باتری: سیستم شارژ هوشمند، فرآیند شارژ و دشارژ را مدیریت میکند و با کنترل مناسب چرخه شارژ، به بهبود شرایط بهرهبرداری از باتری کمک میکند.
- توسعهپذیری:طراحی ماژولار امکان افزایش ظرفیت و همچنین توسعه زمان پشتیبانی را سادهتر میکند؛ بنابراین سیستم میتواند متناسب با نیاز پروژه توسعه پیدا کند.
- حفاظت هوشمند باتری:فناوری حفاظت و مدیریت باتری برای افزایش ایمنی و قابلیت اطمینان بستههای باتری Hot-Swap در نظر گرفته شده است.
- راهاندازی از باتری:قابلیت Battery Cold Start امکان روشنکردن سیستم از باتری را در شرایط نبود برق شبکه فراهم میکند.
مشخصات فنی کلیدی
| مشخصه | مقدار |
| نوع سیستم | UPS آنلاین ماژولار |
| سری | RM |
| مدل | RM060/20B |
| ظرفیت سیستم | 20 تا 60kVA |
| ظرفیت مدل کامل | 60kVA |
| توان واقعی مدل 60kVA | 54kW |
| ظرفیت هر ماژول توان | 20kVA / 18kW |
| نوع ورودی | سهفاز + نول + ارت |
| ولتاژ ورودی | 380/400/415V |
| محدوده فرکانس ورودی | 40 تا 70Hz |
| ضریب توان ورودی | بیش از 0.99 |
| THDi ورودی | کمتر از 3% در بار خطی 100% |
| ولتاژ DC باتری | ±240VDC |
| ضریب توان خروجی | 0.9 |
| THDu خروجی بار خطی | کمتر از 1.5% |
| THDu خروجی بار غیرخطی | کمتر از 5% |
| راندمان حالت Normal | 95% |
| راندمان حالت ECO | 98% |
| راندمان حالت Battery | 95% |
| رابط کاربری | LCD + LED، نمایشگر لمسی و کیبورد |
مشخصات فوق بر اساس دادههای منتشرشده برای مدل RM060/20B است.
مشخصات فنی کامل
مشخصات زیر بر مبنای اطلاعات فنی منتشرشده برای RM060/20B تنظیم شدهاند. در مواردی که پارامتر مستقل برای بخش موردنظر در دیتاشیت رسمی منتشرشده در دسترس نیست، مقدار «توسط سازنده اعلام نشده» درج شده است.
دادههای عمومی
| پارامتر | مشخصات |
| مدل | RM060/20B |
| ظرفیت | 60kVA / 54kW |
| نوع | Modular Online UPS |
| ماژول توان | PM20 |
| ظرفیت ماژول توان | 20kVA / 18kW |
| نمایشگر | LCD + LED، Touch Screen + Keyboard |
| کلاس حفاظتی | IP20 |
| نوع اتصال کابل | ورود کابل از بالا یا پایین |
| دمای کار | 0 تا 40°C |
| دمای نگهداری | 40- تا 70°C |
| رطوبت نسبی | 0 تا 95% بدون میعان |
| نویز | 55dB در فاصله 1 متر |
ورودی اصلی
| پارامتر | مشخصات |
| فاز | 3 Phase + Neutral + Ground |
| ولتاژ | 380/400/415V خط به خط |
| محدوده ولتاژ | 20%- تا 25%+ |
| فرکانس | 40 تا 70Hz |
| ضریب توان | >0.99 |
| THDi | <3% در بار خطی 100% |
باتری و شارژر
| پارامتر | مشخصات |
| نوع باتری | باتری داخلی |
| ساختار باتری | ماژولار |
| قابلیت تعویض | Hot-Swappable |
| ولتاژ باتری | ±240VDC |
| مدیریت باتری | هوشمند |
| سیستم مانیتورینگ باتری | دارد |
| شارژ هوشمند | دارد |
| توان شارژ | 20% توان سیستم |
| دقت توان شارژ | ±1% |
| Battery Cold Start | دارد |
| تعداد باتری 9Ah | تا 160 عدد |
| تعداد گروه باتری | 4 گروه |
| افزایش زمان پشتیبانی | قابل توسعه طبق طراحی سیستم |
خروجی Inverter
| پارامتر | مشخصات |
| ضریب توان خروجی | 0.9 |
| تنظیم ولتاژ بار متعادل | ±1% |
| تنظیم ولتاژ بار نامتعادل | ±1.5% |
| THDu بار خطی | <1.5% |
| THDu بار غیرخطی | <5% |
| Crest Factor | 3:1 |
| اضافهبار 110% | 1 ساعت |
| اضافهبار 125% | 10 دقیقه |
| اضافهبار 150% | 1 دقیقه |
| اضافهبار بیش از 150% | 200 میلیثانیه |
شرایط محیطی و مکانیکی
| پارامتر | مشخصات |
| دمای عملکرد | 0 تا 40°C |
| دمای نگهداری | 40- تا 70°C |
| رطوبت | 0 تا 95% بدون میعان |
| سطح نویز | 55dB در 1 متر |
| درجه حفاظت | IP20 |
| ابعاد کابین | 600×1020×2000mm |
| وزن کابین | 205kg |
| وزن ماژول توان PM20 | 22kg |
| وزن بسته باتری بدون باتری | 10kg |
| ابعاد ماژول توان | 440×590×134mm |
| ابعاد بسته باتری | 120×824×177mm |
ارتباطات و مانیتورینگ
| پارامتر | مشخصات |
| نمایشگر | Touch Screen + LCD/LED |
| RS232 | دارد |
| RS485 | دارد |
| Dry Contact | دارد |
| SNMP | اختیاری |
| مانیتورینگ باتری | دارد |
| رابط کاربری لمسی | دارد |
درخواست مشاوره: برای انتخاب ظرفیت مناسب یو پی اس RM، تعداد و توان تجهیزات، نوع بار، میزان حساسیت تجهیزات، زمان پشتیبانی موردنیاز و شرایط محل نصب باید همزمان بررسی شوند. برای دریافت مشاوره خرید و انتخاب پیکربندی مناسب، مشخصات بار و نیاز پروژه خود را با کارشناسان فروش در میان بگذارید..
راهنمای انتخاب
انتخاب یو پی اس مناسب تنها بر اساس عدد kVA انجام نمیشود. ابتدا باید مجموع توان مصرفی تجهیزات و ماهیت بار مشخص شود و سپس ظرفیت موردنیاز سیستم با درنظرگرفتن ضریب توان و حاشیه اطمینان تعیین شود. در سری RM، ساختار ماژولار و ماژولهای توان 20kVA امکان انتخاب پیکربندی متناسب با ظرفیت پروژه را فراهم میکند.
در مرحله بعد، زمان پشتیبانی موردنیاز در زمان قطع برق اهمیت دارد. باتری داخلی RM برای پروژههایی که به یک راهکار یکپارچه نیاز دارند، مزیت مهمی محسوب میشود و امکان توسعه زمان پشتیبانی نیز در طراحی سیستم پیشبینی شده است.
شرایط محیط نصب، دمای محل، فضای موجود، نحوه ورود کابل، نیازهای ارتباطی و الزامات نگهداری نیز باید پیش از خرید بررسی شوند. برای پروژههای حساس، بهتر است ظرفیت UPS با درنظرگرفتن رشد احتمالی بار و الزامات افزونگی انتخاب شود.
سناریوهای کاربرد
دیتاسنتر
در اتاقهای سرور و دیتاسنتر، کوچکترین اختلال در برق میتواند عملکرد تجهیزات IT را مختل کند. معماری آنلاین و ماژولار RM برای تأمین برق پایدار تجهیزات حساس و زیرساختهای فناوری اطلاعات مناسب است.
شبکه و مخابرات
تجهیزات شبکه و مخابرات برای حفظ سرویس به برق پایدار نیاز دارند. باتری داخلی، مدیریت هوشمند باتری و امکان پایش وضعیت سیستم، RM را به گزینهای مناسب برای زیرساختهای ارتباطی تبدیل میکند.
اتوماسیون صنعتی
در محیطهای صنعتی، توقف ناگهانی سیستمهای کنترل و تجهیزات اتوماسیون میتواند باعث اختلال در فرآیند شود. استفاده از یک UPS آنلاین برای جداسازی تجهیزات حساس از نوسانات و اختلالات شبکه اهمیت زیادی دارد.
مراکز سازمانی
در سازمانها و مراکز اداری که سرورها، تجهیزات ذخیرهسازی، شبکه و سیستمهای ارتباطی بهصورت مداوم فعال هستند، RM میتواند یک راهکار متمرکز برای تأمین برق پشتیبان و حفاظت از تجهیزات حساس باشد.
تفاوت با محصولات مشابه
در مقایسه با UPSهای آنلاین غیرماژولار، سری RM با ترکیب معماری ماژولار، باتری داخلی، قابلیت Hot-Swap و امکان توسعه توان و زمان پشتیبانی، انعطاف بیشتری برای نگهداری و توسعه سیستم ارائه میدهد.
| ویژگی | RM با باتری داخلی | UPS آنلاین معمولی |
| ساختار ماژولار | دارد | معمولاً ندارد |
| باتری داخلی ماژولار | دارد | بسته به مدل |
| تعویض Hot-Swap باتری | دارد | بسته به مدل |
| توسعه توان | طراحیشده برای توسعه | محدودتر |
| مانیتورینگ باتری | دارد | بسته به مدل |
| Battery Cold Start | دارد | بسته به مدل |
| ماژول توان 20kVA | دارد | بسته به مدل |
| نگهداری ماژولار | دارد | محدودتر |
سوالات متداول
- یو پی اس ماژولار آنلاین RM برای چه ظرفیتی مناسب است؟
یو پی اس ماژولار آنلاین RM با باتری داخلی در بازه 20 تا 60kVA طراحی شده و مدل RM060/20B ظرفیت 60kVA معادل 54kW دارد. این بازه، آن را برای پروژههایی با بارهای حساس در محیطهای IT، مخابراتی، اداری و صنعتی مناسب میکند. - باتری یو پی اس RM داخلی است؟
بله. این سری بهصورت In-built Battery طراحی شده و بستههای باتری داخل ساختار کابین قرار میگیرند. این طراحی، یک راهکار یکپارچهتر برای تأمین برق پشتیبان ایجاد میکند. - آیا باتری یو پی اس RM قابلیت Hot-Swap دارد؟
بله. یکی از ویژگیهای مهم این محصول، باتری ماژولار قابل تعویض در حالت Hot-Swap است. این قابلیت برای سرویس و نگهداری سادهتر سیستم اهمیت دارد. - هر ماژول توان RM چه ظرفیتی دارد؟
ماژول توان PM20 ظرفیت 20kVA و توان واقعی 18kW دارد. در مدل RM060/20B، ظرفیت سیستم به 60kVA میرسد. - ولتاژ ورودی یو پی اس RM چقدر است؟
ورودی این مدل سهفاز بههمراه نول و ارت بوده و برای ولتاژهای 380، 400 و 415 ولت خط به خط طراحی شده است. محدوده فرکانس ورودی نیز 40 تا 70Hz اعلام شده است. - آیا یو پی اس RM بدون برق شهر روشن میشود؟
بله. این محصول از قابلیت Battery Cold Start پشتیبانی میکند؛ بنابراین در شرایطی که برق شبکه در دسترس نیست، امکان راهاندازی سیستم از باتری وجود دارد. - آیا امکان افزایش زمان بکاپ در یو پی اس RM وجود دارد؟
سازنده برای این سری، قابلیت توسعه زمان پشتیبانی و توسعه بستههای باتری را بهعنوان یکی از ویژگیهای سیستم معرفی کرده است. مقدار دقیق زمان بکاپ به ظرفیت و پیکربندی باتری و میزان بار متصل بستگی دارد. - یو پی اس RM چه نوع نمایشگری دارد؟
این مدل به رابط کاربری LCD و LED مجهز است و از نمایشگر لمسی به همراه کیبورد برای مشاهده و کنترل اطلاعات سیستم استفاده میکند. - چه پورتهایی برای ارتباط و مانیتورینگ در یو پی اس RM وجود دارد؟
در اطلاعات فنی مدل RM060/20B، پورتهای RS232، RS485 و Dry Contact بهعنوان رابطهای استاندارد اعلام شدهاند و SNMP نیز بهصورت اختیاری ارائه میشود. - مهمترین مزیت یو پی اس RM نسبت به مدلهای معمولی چیست؟
مهمترین مزیت RM ترکیب ساختار ماژولار، باتری داخلی، قابلیت Hot-Swap، مدیریت هوشمند باتری، امکان توسعه توان و نگهداری آسانتر در یک سیستم یکپارچه است. این ترکیب، RM را برای پروژههایی که انعطافپذیری و قابلیت توسعه اهمیت دارد، به گزینهای قابل توجه تبدیل میکند.
