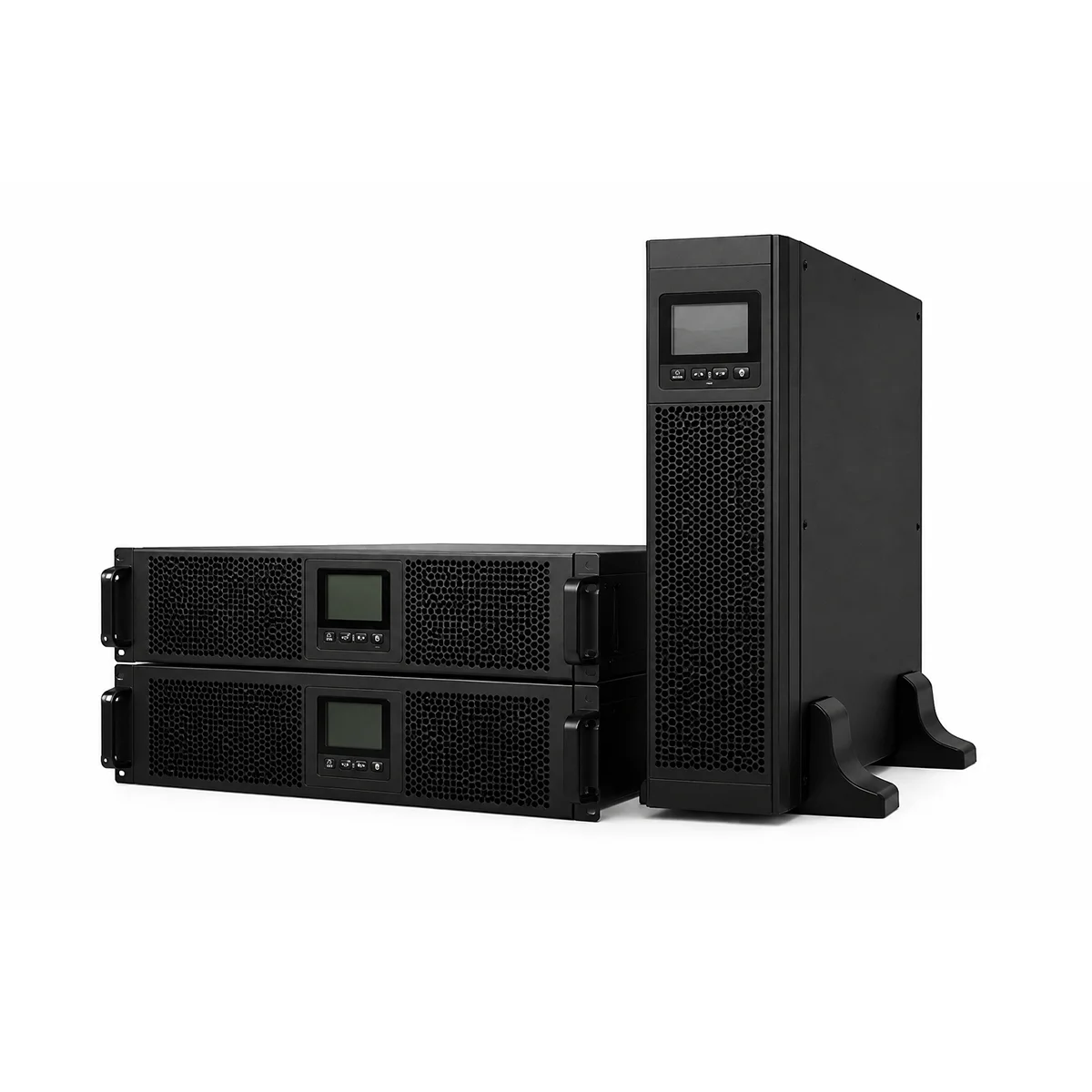

یو پی اس رکمونت آنلاین سه فاز HR33 توان 10 تا 40 کاوا
- آنلاین سهفاز
- توان ۱۰ تا ۴۰ کاوا
- طراحی رکمونت
- دوگانه‌تبدیل
- برق خروجی پایدار
- بدون وقفه
- راندمان بالا
- حفاظت تجهیزات حساس
- مدیریت هوشمند باتری
- مناسب کاربرد صنعتی
در حال بارگذاری...
بارگذاری مجدد سند
باز کردن در تب جدید معرفی یو پی اس رکمونت آنلاین سه فاز HR33 توان 10 تا 40 کاوا
یو پی اس رکمونت آنلاین سه فاز HR33 توان 10 تا 40 کاوا یک سیستم برق بدون وقفه با فناوری Double Conversion و کنترل کاملاً دیجیتال DSP است که برای تأمین برق پایدار و حفاظت از بارهای حساس طراحی شده است. این سری در توان‌های 10، 15، 20، 25، 30 و 40kVA ارائه میشود و با ضریب توان خروجی 1، امکان تأمین توان اکتیو متناسب با ظرفیت نامی را فراهم میکند.
ساختار رکمونت HR33 امکان نصب در کابینت‌های استاندارد 19 اینچی را فراهم میکند و برای محیط‌هایی که محدودیت فضا دارند، گزینه‌ای مناسب محسوب میشود. مدلهای 10 تا 25kVA در ارتفاع 3U و مدلهای 30 و 40kVA در ارتفاع 4U طراحی شدهاند؛ بنابراین تجهیزات قدرت را می‌توان در کنار سرورها و تجهیزات شبکه در ساختار رک یکپارچه کرد.
یکی از مزیت‌های مهم این سری، انعطاف در پیکربندی است. سیستمهای 10 و 20kVA قابلیت پیکربندی 3/3 و 3/1 را دارند و ورودی سهفاز آن با ولتاژ نامی 380، 400 یا 415VAC و فرکانس 50/60Hz کار میکند. ضریب توان ورودی بیشتر از 0.99 و THDi ورودی کمتر از 4 درصد یا در برخی مدلها کمتر از 3 درصد در بار خطی 100 درصد اعلام شده است.
مدیریت هوشمند شارژ و دشارژ باتری، نمایشگر رنگی LCD لمسی، قابلیت Cold Start و رابط‌های ارتباطی متنوع، کنترل و پایش سیستم را ساده‌تر می‌کنند. ترکیب چگالی توان بالا، نصب رکمونت، حفاظت آنلاین و قابلیت توسعه، HR33 را به گزینه‌ای کاربردی برای دیتاسنترها، سرورها، تجهیزات شبکه، سیستمهای ارتباطی و بارهای حساس تبدیل کرده است.
این محصول برای چه کاربردهایی مناسب است؟
- دیتاسنترها و مراکز داده
- سرورها و تجهیزات شبکه
- سیستمهای ارتباطی و مخابراتی
- تجهیزات کنترل و اتوماسیون
- ورکاستیشنها و تجهیزات IT
- سیستمهای اداری و کامپیوتری
- بارهای حساس با نیاز به برق پایدار
HR33 به‌طور رسمی برای IDC، سرورها، ورکاستیشنها، سیستمهای کنترل، تجهیزات ارتباطی، اداری و PC معرفی شده است.
مزایای اصلی
نصب مستقیم در رک
طراحی رکمونت و سازگاری با کابینت استاندارد 19 اینچی، استفاده از فضای موجود در دیتاسنتر و اتاق سرور را بهینه میکند.
حفاظت آنلاین
فناوری Double Conversion، برق ورودی را به خروجی پایدار تبدیل میکند و برای بارهای حساس، سطح بالاتری از حفاظت در برابر اختلالات شبکه فراهم می‌سازد.
ضریب توان خروجی 1
ضریب توان خروجی برابر 1، امکان استفاده مؤثرتر از ظرفیت نامی دستگاه را فراهم کرده و برای بارهای مدرن IT مزیت مهمی محسوب میشود.
راندمان مناسب
راندمان در حالت AC تا حدود 96 درصد و در برخی مدلها در حالت ECO تا 98 درصد اعلام شده است؛ بنابراین HR33 می‌تواند در کاربردهای مناسب به کاهش اتلاف انرژی کمک کند.
مدیریت هوشمند باتری
سیستم شارژ هوشمند، فرآیند شارژ و دشارژ باتری را مدیریت میکند و با هدف بهبود عملکرد و افزایش عمر باتری طراحی شده است.
نمایشگر لمسی
نمایشگر رنگی 5.5 اینچی اطلاعات سیستم را بهصورت گرافیکی نمایش می‌دهد و دسترسی اپراتور به وضعیت عملکرد و پارامترهای دستگاه را ساده‌تر میکند.
انعطاف در پیکربندی
امکان پیکربندی 3/3 و 3/1 در مدلهای مشخص، استفاده از HR33 را برای ساختارهای مختلف برق‌رسانی انعطاف‌پذیرتر میکند.
مشخصات فنی کلیدی
| مشخصه | مقدار |
| سری محصول | HR33 |
| نوع | آنلاین Double Conversion |
| ظرفیت | 10 تا 40kVA |
| توان اکتیو | 10 تا 40kW |
| ساختار | رکمونت |
| فاز ورودی | سهفاز + نول + ارت |
| ولتاژ ورودی | 380/400/415VAC |
| فرکانس ورودی | 50/60Hz |
| محدوده فرکانس ورودی | 40 تا 70Hz |
| ضریب توان ورودی | >0.99 |
| THDi ورودی | <4% / <3% در بار خطی |
| ولتاژ خروجی | 380/400/415VAC |
| فرکانس خروجی | 50/60Hz |
| ضریب توان خروجی | 1 |
| دقت فرکانس خروجی | 0.1Hz |
| تنظیم ولتاژ خروجی | 1% بار متعادل |
| تعداد باتری | 32 تا 44 عدد، زوج |
| Cold Start | استاندارد |
| نمایشگر | LCD رنگی لمسی |
| نصب | کابینت استاندارد 19 اینچ |
داده های عمومی
| پارامتر | مشخصات |
| مدلها | HR33010CL تا HR33040CL |
| ظرفیت‌ها | 10، 15، 20، 25، 30، 40kVA |
| فناوری | Online Double Conversion |
| کنترل | DSP |
| طراحی | Rack Mount |
| ورودی دوگانه | استاندارد |
| نمایشگر | LCD + LED + Keyboard / LCD لمسی رنگی |
| استاندارد ایمنی | IEC/EN 62040-1 |
| استاندارد EMC | IEC/EN 62040-2 |
| استاندارد عملکرد | IEC/EN 62040-3 |
| کلاس حفاظتی | IP20 |
ورودی اصلی
| پارامتر | مشخصات |
| فاز | 3 Phase + Neutral + Ground |
| ولتاژ نامی | 380/400/415VAC |
| فرکانس نامی | 50/60Hz |
| محدوده فرکانس | 40–70Hz |
| محدوده ولتاژ در بار کامل | 304–478VAC |
| PF ورودی | >0.99 |
| THDi | <4% / <3% |
| ورودی دوگانه | استاندارد |
Bypass
| پارامتر | مشخصات |
| ولتاژ نامی | 380/400/415VAC |
| فرکانس | 50/60Hz |
| محدوده ولتاژ | قابل تنظیم، -40% تا +25% |
| محدوده فرکانس | قابل تنظیم، ±1Hz، ±3Hz، ±5Hz |
| اضافه‌بار 125% | عملکرد طولانی |
| اضافه‌بار 130% | 10 دقیقه |
| اضافه‌بار 150% | 1 دقیقه |
| بیش از 150% | 1 ثانیه |
باتری و شارژر
| پارامتر | مشخصات |
| ولتاژ باتری | ±240VDC |
| تعداد باتری | 40 عدد استاندارد |
| محدوده قابل تنظیم | 32 تا 44 عدد، زوج |
| Cold Start | استاندارد |
| توان شارژ | تا 20% توان اکتیو خروجی |
| مدیریت شارژ | هوشمند |
| مدیریت دشارژ | هوشمند |
| شارژر | داخلی |
خروجی Inverter
| پارامتر | مشخصات |
| ولتاژ | 380/400/415VAC |
| فرکانس | 50/60Hz |
| ضریب توان | 1 |
| دقت فرکانس | 0.1Hz |
| تنظیم ولتاژ بار متعادل | 1% |
| تنظیم ولتاژ بار نامتعادل | 1.5% |
| Crest Factor | 3:1 |
| اضافه‌بار Inverter | 110% تا 1 ساعت |
| اضافه‌بار Inverter | 125% تا 10 دقیقه |
| اضافه‌بار Inverter | 150% تا 1 دقیقه |
| بیش از 150% | 200ms |
شرایط محیطی و مکانیکی
| پارامتر | مشخصات |
| دمای کار | 0 تا 40°C |
| دمای نگهداری | -40 تا 70°C |
| رطوبت نسبی | 0 تا 95% بدون میعان |
| ارتفاع تا | 1000 متر |
| کاهش توان در ارتفاع | 1% به ازای هر 100 متر بالاتر از 1000 متر |
| کلاس IP | IP20 |
| ارتفاع 10–25kVA | 3U |
| ارتفاع 30–40kVA | 4U |
| نصب | رک 19 اینچ |
ارتباطات و مانیتورینگ
| پارامتر | مشخصات |
| RS232 | استاندارد |
| RS485 | استاندارد |
| Dry Contact | استاندارد |
| SNMP | اختیاری |
| USB | اختیاری |
| Parallel Kit | اختیاری |
| LBS | برای مدلهای مشخص |
| نمایشگر | LCD رنگی |
درخواست مشاوره: برای انتخاب ظرفیت مناسب یو پی اس رکمونت آنلاین سه فاز HR33 توان 10 تا 40 کاوا، ابتدا توان واقعی بار، نوع بار، درصد رشد مصرف، ساختار ورودی و خروجی، زمان بکاپ موردنیاز و فضای نصب بررسی شود. برای انتخاب دقیق مدل 10 تا 40kVA و پیکربندی باتری، دریافت مشاوره خرید فنی پیش از خرید توصیه میشود.
راهنمای انتخاب
انتخاب ظرفیت یو پی اس رکمونت آنلاین سه فاز HR33 توان 10 تا 40 کاوا نباید فقط بر اساس توان نامی تجهیزات انجام شود. ابتدا توان مصرفی واقعی بارهای متصل محاسبه و سپس ظرفیت مناسب یو پی اس تعیین شود. برای بارهای حساس IT، سرورها و تجهیزات شبکه، فناوری آنلاین Double Conversion مزیت مهمی محسوب میشود؛ زیرا خروجی از طریق اینورتر تأمین میشود.
در انتخاب بین مدلهای 10، 15، 20، 25، 30 و 40kVA، ظرفیت فعلی بار، امکان افزایش مصرف در آینده و فضای موجود در رک را در نظر بگیرید. همچنین نوع خروجی موردنیاز اهمیت دارد؛ زیرا قابلیت 3/3 و 3/1 طبق اطلاعات سازنده برای مدلهای 10 و 20kVA اعلام شده است.
تعداد باتری نیز باید متناسب با زمان پشتیبان‌گیری موردنظر تعیین شود. یو پی اس رکمونت آنلاین سه فاز HR33 توان 10 تا 40 کاوا امکان تنظیم تعداد باتری در بازه 32 تا 44 عدد زوج را دارد، اما زمان بکاپ نهایی به ظرفیت باتری، توان واقعی بار و شرایط بهرهبرداری وابسته است.
سناریوهای کاربرد
دیتاسنتر
در دیتاسنترها، سرورها، تجهیزات ذخیره‌سازی و شبکه به برق پایدار نیاز دارند. طراحی رکمونت HR33 امکان استقرار مستقیم در ساختار رک و استفاده بهینه از فضای مرکز داده را فراهم میکند.
اتاق سرور
برای اتاق‌های سرور سازمانی که تجهیزات IT در کابینت‌های 19 اینچی قرار دارند، ساختار رکمونت می‌تواند یکپارچه‌سازی سیستم برق پشتیبان با زیرساخت موجود را ساده‌تر کند.
تجهیزات ارتباطی
تجهیزات مخابراتی و ارتباطی نسبت به نوسانات و قطعی برق حساس هستند. ساختار آنلاین HR33 برای تأمین برق پایدار این دسته از بارها طراحی شده است.
سیستمهای کنترل
در سیستمهای کنترل و تجهیزات اتوماسیون، قطع یا اختلال برق می‌تواند باعث توقف فرآیند یا از دست رفتن اطلاعات شود. استفاده از HR33 برای این نوع بارهای حساس، لایه‌ای از حفاظت و تداوم برق ایجاد میکند.
تفاوت با محصولات مشابه
| ویژگی | HR33 | UPS رکمونت معمولی | UPS ایستاده |
| فناوری | Double Conversion | بسته به مدل | بسته به مدل |
| ساختار | Rack Mount | Rack Mount | Tower |
| خروجی PF | 1 | بسته به مدل | بسته به مدل |
| ورودی سهفاز | دارد | بسته به مدل | بسته به مدل |
| نصب در رک 19 اینچ | دارد | معمولاً دارد | معمولاً ندارد |
| توان | 10–40kVA | متغیر | متغیر |
| کنترل DSP | دارد | بسته به مدل | بسته به مدل |
سوالات متداول
- یو پی اس رکمونت آنلاین سه فاز HR33 توان 10 تا 40 کاوا در چه توانهایی عرضه میشود؟
سری HR33 در ظرفیتهای 10، 15، 20، 25، 30 و 40kVA عرضه میشود. توان اکتیو مدلها نیز با توجه به ضریب توان خروجی 1، معادل 10 تا 40kW است. - آیا HR33 یک UPS آنلاین واقعی است؟
بله. HR33 از ساختار Online Double Conversion استفاده میکند و کنترل آن بر پایه فناوری DSP انجام میشود. این ساختار برای بارهای حساس و زیرساختهای IT مناسب است. - آیا HR33 برای نصب داخل رک مناسب است؟
بله. طراحی محصول برای نصب در کابینت استاندارد 19 اینچی انجام شده است. مدلهای 10 تا 25kVA ارتفاع 3U و مدلهای 30 و 40kVA ارتفاع 4U دارند. - تعداد باتری HR33 چند عدد است؟
تعداد استاندارد باتری 40 عدد اعلام شده و امکان تنظیم تعداد باتری بهصورت زوج در محدوده 32 تا 44 عدد وجود دارد. ولتاژ باتری سیستم ±240VDC است. - آیا امکان استفاده از باتری کمتر برای کاهش هزینه وجود دارد؟
تعداد باتری قابل تنظیم است، اما انتخاب تعداد دقیق باید مطابق مشخصات فنی مدل، ولتاژ DC موردنیاز و طراحی بانک باتری انجام شود. کاهش تعداد باتری بدون محاسبه فنی توصیه نمی‌شود. - ضریب توان خروجی HR33 چقدر است؟
ضریب توان خروجی HR33 برابر 1 است. بنابراین مدلهای مختلف این سری توان اکتیو متناظر با ظرفیت نامی خود ارائه می‌کنند. - آیا HR33 ورودی سهفاز دارد؟
بله. ورودی اصلی بهصورت سهفاز بههمراه نول و ارت طراحی شده و ولتاژ نامی ورودی 380، 400 یا 415VAC است. - آیا می‌توان خروجی HR33 را بهصورت تک‌فاز استفاده کرد؟
سازنده قابلیت پیکربندی 3/3 و 3/1 را برای مدلهای 10 و 20kVA اعلام کرده است. بنابراین نوع خروجی باید هنگام انتخاب مدل و پیکربندی مشخص شود. ([Invt][1]) - آیا HR33 قابلیت راه‌اندازی بدون برق شهر دارد؟
بله. Cold Start بهعنوان قابلیت استاندارد در مشخصات این سری اعلام شده است؛ بنابراین امکان راه‌اندازی از باتری، در شرایط سازگار با پیکربندی سیستم، وجود دارد. - آیا امکان مانیتورینگ HR33 وجود دارد؟
بله. این سری به RS232، RS485 و Dry Contact مجهز است و گزینههایی مانند SNMP، USB و Parallel Kit نیز در مشخصات آن اعلام شدهاند. انتخاب برخی امکانات به مدل و پیکربندی بستگی دارد. - راندمان HR33 چقدر است؟
راندمان حالت AC بسته به مدل تا حدود 96 درصد اعلام شده و راندمان ECO در دیتاشیت تا 98 درصد ذکر شده است. مقدار دقیق باید بر اساس مدل انتخابی بررسی شود. - آیا HR33 برای دیتاسنتر مناسب است؟
بله. سازنده HR33 را برای IDC، سرورها، ورکاستیشنها و سیستمهای ارتباطی معرفی کرده و طراحی رکمونت آن نیز برای یکپارچه‌سازی با زیرساخت رک مناسب است. ([Invt][1]) - حداکثر زمان برقدهی یو پی اس رکمونت آنلاین سه فاز HR33 توان 10 تا 40 کاوا چقدر است؟
زمان پشتیبان یک عدد ثابت برای دستگاه نیست و به ظرفیت و تعداد باتری، توان واقعی بار و شرایط بهرهبرداری وابسته است. برای تعیین زمان بکاپ باید بانک باتری بر اساس بار واقعی طراحی شود. - آیا HR33 قابلیت اتصال چند دستگاه بهصورت موازی دارد؟
قابلیت Parallel در مشخصات سری وجود دارد و Parallel Kit نیز بهعنوان گزینه ارائه شده است. برای ظرفیتهای 30 و 40kVA، منابع سازنده قابلیت موازی‌سازی تا چهار دستگاه را اعلام کرده‌اند. ([Invt Power][4]) - تفاوت HR33 با UPS ایستاده چیست؟
مهم‌ترین تفاوت در فرم نصب است. HR33 برای نصب رک طراحی شده و فضای رک 19 اینچی را هدف قرار می‌دهد؛ در حالی که UPS ایستاده معمولاً در ساختار Tower نصب میشود. انتخاب بین این دو به معماری اتاق برق و زیرساخت تجهیزات بستگی دارد. - آیا HR33 برای بارهای غیرخطی مناسب است؟
این سری برای کاربردهای IT و بارهای حساس طراحی شده و مشخصات THDu و Crest Factor برای خروجی آن ارائه شده است. با این حال، برای بارهای غیرخطی سنگین باید نوع بار و مشخصات هارمونیکی آن پیش از انتخاب ظرفیت بررسی شود. - آیا یو پی اس رکمونت آنلاین سه فاز HR33 توان 10 تا 40 کاوا نمایشگر لمسی دارد؟
بله. مشخصات سازنده برای این سری نمایشگر رنگی LCD لمسی 5.5 اینچی با نمایش گرافیکی اطلاعات سیستم را اعلام میکند. - برای انتخاب مدل مناسب HR33 چه اطلاعاتی لازم است؟
توان مصرفی واقعی، نوع بار، تعداد تجهیزات، ولتاژ ورودی و خروجی، زمان بکاپ موردنیاز، فضای رک، امکان توسعه بار و نیازهای مانیتورینگ باید بررسی شوند. بر اساس این اطلاعات می‌توان ظرفیت و پیکربندی مناسب HR33 را انتخاب کرد.
