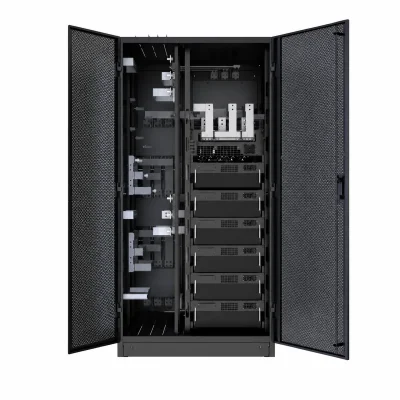

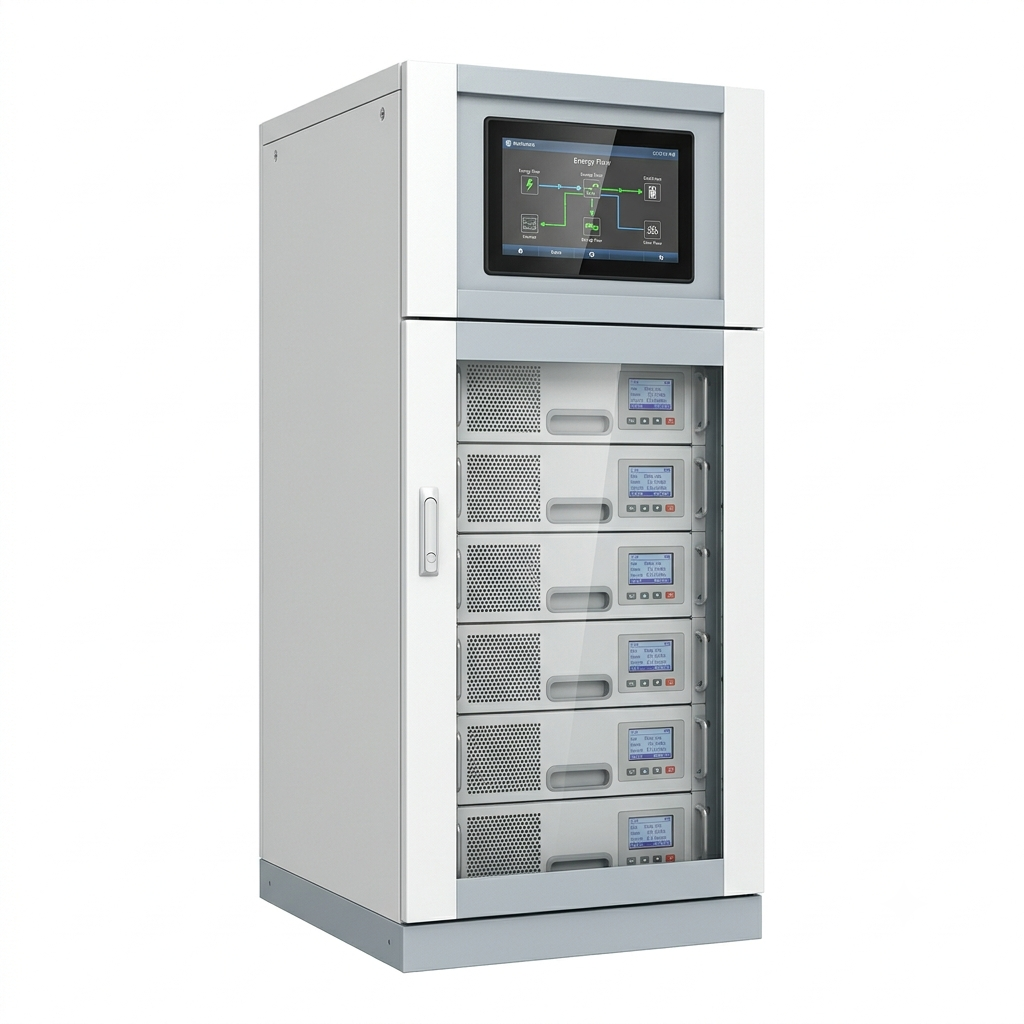

یو پی اس ماژولار رکمونت آنلاین RM با توان 25 تا 300 کاوا
- توان 25 تا 300 کاوا
- طراحی ماژولار رکمونت
- فناوری آنلاین Double Conversion
- قابلیت افزونگی N+X
- توان مقیاسپذیر
- راندمان انرژی بالا
- تعویض ماژول حین کار
- حفاظت پیوسته تجهیزات
- مناسب دیتاسنترها
- مدیریت هوشمند
در حال بارگذاری...
بارگذاری مجدد سند
باز کردن در تب جدید معرفی یو پی اس ماژولار رکمونت آنلاین RM با توان 25 تا 300 کاوا
یو پی اس ماژولار رکمونت آنلاین RM با توان 25 تا 300 کاوا، یک راهکار مقیاسپذیر برای تأمین برق بدون وقفه و حفاظت از بارهای حساس در زیرساختهای IT و صنعتی است. این سری با معماری آنلاین Double Conversion، برق ورودی را بهصورت پیوسته پردازش کرده و خروجی پایدار و کنترلشدهای برای تجهیزات حیاتی فراهم میکند. ساختار ماژولار و رکمونت، امکان استفاده بهینه از فضای رک و توسعه ظرفیت متناسب با نیاز مجموعه را فراهم میسازد.
در این خانواده، ماژولهای توان 25kVA/25kW در ارتفاع 2U طراحی شدهاند و با رک استاندارد 19 اینچی سازگاری دارند. این طراحی باعث افزایش چگالی توان و استفاده بهتر از فضای دیتاسنتر میشود. قابلیت Hot-Swap نیز امکان سرویس یا تعویض ماژولهای قابل تعویض را با حداقل اختلال در فرآیند نگهداری فراهم میکند.
این یو پی اس از فناوری IGBT سهسطحی و کنترل کامل DSP بهره میبرد و برای بارهای حساس، سرورها، تجهیزات شبکه، سیستمهای کنترلی و ارتباطی مناسب است. ضریب توان ورودی بالاتر از 0.99 و THDi کمتر از 3 درصد در بار خطی 100 درصد، به بهبود کیفیت توان ورودی و کاهش اثرات هارمونیکی کمک میکند.
مزیت رقابتی اصلی RM در ترکیب چگالی توان بالا، معماری رکمونت، قابلیت توسعه و نگهداری ماژولار است. در نتیجه، این یو پی اس برای مجموعههایی مناسب است که علاوه بر حفاظت پیوسته تجهیزات، به استفاده بهینه از فضای رک، توسعه تدریجی ظرفیت و مدیریت سادهتر زیرساخت برق نیاز دارند.
این محصول برای چه کاربردهایی مناسب است؟
- دیتاسنترها و مراکز داده
- سرورها و تجهیزات شبکه
- اتاقهای سرور و زیرساخت IT
- سیستمهای کنترل صنعتی
- تجهیزات ارتباطی و مخابراتی
- ایستگاههای کاری و تجهیزات پردازشی
- بارهای حساس اداری و فناوری اطلاعات
این یو پی اس برای کاربردهایی طراحی شده که پایداری برق، کیفیت توان، تداوم سرویس و امکان توسعه ظرفیت اهمیت بالایی دارد.
مزایای اصلی
چگالی توان بالا
ماژول توان 25kVA در ارتفاع 2U، استفاده از فضای رک را بهینه کرده و امکان استقرار توان بالا در فضای محدود را فراهم میکند.
ساختار ماژولار
معماری ماژولار، توسعه ظرفیت و مدیریت زیرساخت برق را سادهتر میکند و امکان تطبیق سیستم با نیازهای در حال رشد مجموعه را افزایش میدهد.
تعمیر و نگهداری آسان
ماژولهای قابل تعویض و طراحی رکمونت، فرآیند سرویس و نگهداری را سادهتر کرده و زمان موردنیاز برای عملیات تعمیراتی را کاهش میدهد.
حفاظت آنلاین
توپولوژی Online Double Conversion، جداسازی بار حساس از نوسانات و اختلالات ورودی و تأمین خروجی پایدار را امکانپذیر میکند.
کیفیت توان مناسب
ضریب توان ورودی بیشتر از 0.99 و THDi کمتر از 3 درصد در بار خطی 100 درصد، از ویژگیهای مهم این سری برای زیرساختهای حساس است.
راهاندازی از باتری
قابلیت Battery Cold Start امکان راهاندازی سیستم از باتری بدون وجود برق ورودی را فراهم میکند.
مدیریت و پایش
نمایشگر لمسی رنگی، رابطهای ارتباطی RS232 و RS485 و Dry Contact قابل برنامهریزی، امکان کنترل و پایش وضعیت سیستم را فراهم میکنند.
مشخصات فنی کلیدی
| مشخصه | مقدار |
| سری محصول | RM |
| نوع | Rack-Mounted Modular Online UPS |
| توان سیستم | 25 تا 300kVA/kW |
| ظرفیت ماژول توان | 25kVA/25kW |
| توپولوژی | Online Double Conversion |
| فناوری کنترل | IGBT سهسطحی + DSP |
| نوع ورودی | سهفاز + نول + ارت |
| ولتاژ ورودی نامی | 380/400/415VAC |
| محدوده فرکانس ورودی | 40 تا 70Hz |
| ضریب توان ورودی | >0.99 |
| THDi ورودی | <3% |
| ولتاژ خروجی | 380/400/415VAC |
| ضریب توان خروجی | 1 |
| دقت ولتاژ خروجی | ±1% |
| فرکانس خروجی | 50/60Hz |
| THDu خروجی | <1% بار خطی |
| راندمان AC | >96% |
| راندمان ECO | 98% |
| راندمان حالت باتری | >95.5% |
| باتری | ±240VDC |
مشخصات فوق بر اساس اطلاعات فنی منتشرشده برای سری RM رکمونت 25 تا 300kVA تنظیم شده است.
مشخصات فنی کامل
RM یک یو پی اس سهفاز رکمونت با ساختار ماژولار، ماژول توان 25kVA، معماری Online Double Conversion، ورودی 380/400/415VAC و قابلیت Battery Cold Start است که برای زیرساختهای حساس و دیتاسنترها طراحی شده است.
دادههای عمومی
| پارامتر | مشخصات |
| سری | RM |
| ساختار | ماژولار رکمونت |
| ظرفیت ماژول | 25kVA/25kW |
| ظرفیت سیستم | تا 300kVA |
| توپولوژی | Online Double Conversion |
| کنترل | IGBT + DSP |
| نمایشگر | LCD لمسی رنگی + LED |
| کلاس حفاظتی | IP20 |
| استانداردها | IEC/EN 62040-1، IEC/EN 62040-2، IEC/EN 62040-3 |
ورودی اصلی
| پارامتر | مشخصات |
| فاز | 3 Phase + Neutral + Ground |
| ولتاژ نامی | 380/400/415VAC |
| محدوده ولتاژ | 304 تا 478VAC در بار کامل |
| محدوده ولتاژ کاهشیافته | 228 تا 304VAC |
| فرکانس نامی | 50/60Hz |
| محدوده فرکانس | 40 تا 70Hz |
| ضریب توان | >0.99 |
| THDi | <3% در بار خطی 100% |
| ورودی دوگانه | اختیاری/استاندارد بسته به پیکربندی |
Bypass
| پارامتر | مشخصات |
| ولتاژ نامی | 380/400/415VAC |
| فرکانس نامی | 50/60Hz |
| محدوده ولتاژ | قابل تنظیم، پیشفرض -40% تا +25% |
| محدوده فرکانس | ±1Hz، ±3Hz، ±5Hz |
| اضافهبار | 110% بلندمدت؛ 125% تا 5 دقیقه؛ 150% تا 1 دقیقه |
باتری و شارژر
| پارامتر | مشخصات |
| ولتاژ باتری | ±240VDC |
| تعداد باتری | 40 عدد |
| محدوده قابل تنظیم | تعداد زوج 32 تا 44 عدد |
| دقت ولتاژ باتری | ±1% |
| توان شارژ | تا 20% توان اکتیو خروجی |
| Battery Cold Start | استاندارد |
خروجی Inverter
| پارامتر | مشخصات |
| ولتاژ نامی | 380/400/415VAC |
| فرکانس | 50/60Hz |
| ضریب توان | 1 |
| تنظیم ولتاژ | ±1% |
| دقت فرکانس | 0.1Hz |
| THDu | <1% بار خطی؛ <6% بار غیرخطی |
| Crest Factor | 3:1 |
| اضافهبار Inverter | 110% تا 1 ساعت؛ 125% تا 10 دقیقه؛ 150% تا 1 دقیقه |
شرایط محیطی و مکانیکی
| پارامتر | مشخصات |
| دمای کار | 0 تا 40°C |
| دمای نگهداری | -40 تا 70°C |
| رطوبت نسبی | 0 تا 95% بدون میعان |
| ارتفاع مجاز | کمتر از 1000 متر |
| کاهش توان ارتفاعی | 1% به ازای هر 100 متر از 1000 تا 2000 متر |
| سطح صدا | 65dB در بار 100% |
| سطح صدا | 62dB در بار 45% |
| ابعاد ماژول | 436 × 677 × 85mm |
| وزن ماژول | 18kg |
| کلاس IP | IP20 |
ارتباطات و مانیتورینگ
| پارامتر | مشخصات |
| نمایشگر | 7 اینچ LCD لمسی رنگی + LED + کیبورد |
| RS232 | دارد |
| RS485 | دارد |
| Dry Contact | قابل برنامهریزی |
| SNMP Card | آپشن |
| Parallel Kit | آپشن |
| SPD | آپشن |
| LBS | آپشن |
| PDU | برای پیکربندیهای مشخص |
درخواست مشاوره: برای انتخاب ظرفیت مناسب یو پی اس RM، تعداد و نوع بار، توان مصرفی، میزان افزونگی موردنیاز، زمان پشتیبانی باتری و شرایط نصب باید بهصورت پروژهای بررسی شود. برای انتخاب دقیق ظرفیت و پیکربندی و دریافت مشاوره خرید، با کارشناسان فروش و فنی مشورت کنید.
راهنمای انتخاب
انتخاب RM صرفاً بر اساس عدد kVA انجام نمیشود. ابتدا توان واقعی و نوع بارهای حساس مشخص شود و سپس ظرفیت سیستم، تعداد ماژولهای توان، سطح افزونگی، نوع ورودی، پیکربندی باتری و زمان بکاپ تعیین شود. در بارهای حیاتی، طراحی افزونه میتواند اهمیت بیشتری از انتخاب ظرفیت اسمی داشته باشد.
ساختار رکمونت RM برای پروژههایی مزیت بیشتری دارد که فضای رک محدود است یا تجهیزات IT و یو پی اس باید در یک معماری یکپارچه قرار گیرند. ماژول 25kVA با ارتفاع 2U، چگالی توان بالایی ایجاد میکند و امکان توسعه مرحلهای سیستم را فراهم میسازد.
برای انتخاب نهایی، ولتاژ شبکه، ظرفیت موردنیاز، نوع بار، میزان رشد آتی بار، سطح دسترسپذیری، شرایط محیطی و نیازهای مانیتورینگ باید همزمان بررسی شوند.
سناریوهای کاربرد
دیتاسنتر متوسط
در مراکز داده، پایداری برق سرورها و تجهیزات شبکه اهمیت بالایی دارد. معماری آنلاین و ساختار ماژولار RM برای حفاظت از بارهای IT و مدیریت ظرفیت مناسب است.
اتاق سرور
در اتاقهای سرور، محدودیت فضا یکی از عوامل مهم طراحی است. ساختار رکمونت و ماژول توان 2U امکان استفاده بهتر از فضای رک را فراهم میکند.
سیستمهای کنترلی
سیستمهای کنترل صنعتی و تجهیزات اتوماسیون به برق پایدار نیاز دارند. RM با توپولوژی آنلاین، خروجی کنترلشدهای برای بارهای حساس فراهم میکند.
زیرساخت ارتباطی
تجهیزات مخابراتی و ارتباطی از جمله کاربردهای معرفیشده برای این سری هستند و میتوانند از حفاظت پیوسته و قابلیت مانیتورینگ سیستم بهره ببرند.
مقایسه یا تفاوت با محصولات مشابه
RM نسبت به یو پی اس های معمولی، تمرکز بیشتری بر چگالی توان، ساختار رکمونت، توسعه ماژولار و استفاده بهینه از فضای دیتاسنتر دارد. ماژول 25kVA در ارتفاع 2U و سازگاری با رک 19 اینچی، آن را برای زیرساختهای IT متراکم متمایز میکند.
| ویژگی | RM رکمونت | UPS معمولی |
| ساختار | ماژولار رکمونت | عموماً یکپارچه |
| توسعه ظرفیت | ماژولار | محدودتر |
| ارتفاع ماژول | 2U | وابسته به مدل |
| سازگاری رک 19 اینچ | دارد | وابسته به مدل |
| Hot-Swap | دارد | وابسته به مدل |
| چگالی توان | بالا | معمولاً پایینتر |
سوالات متداول
- آیا RM برای رکهای استاندارد 19 اینچی مناسب است؟
بله. طراحی رکمونت این سری با رک استاندارد 19 اینچی سازگار است و ماژول توان 25kVA در ارتفاع 2U قرار میگیرد. - آیا ماژول توان RM هنگام کار قابل تعویض است؟
ساختار این سری Hot-Swappable است؛ با این حال، شرایط دقیق تعویض ماژول باید مطابق دستورالعمل سازنده و پیکربندی نصب انجام شود. - آیا امکان راهاندازی RM بدون برق شهر وجود دارد؟
بله. قابلیت Battery Cold Start امکان راهاندازی یو پی اس از باتری را بدون وجود برق ورودی فراهم میکند. - آیا RM برای بارهای با ضریب توان بالا مناسب است؟
بله. ضریب توان خروجی اعلامشده برای این سری برابر 1 است و این ویژگی برای تأمین بارهای IT و تجهیزات مدرن اهمیت دارد. - آیا ورودی دوگانه برای RM وجود دارد؟
ورودی Dual Input بسته به مدل و پیکربندی سیستم قابل ارائه است؛ بنابراین هنگام سفارش باید این مورد بهصورت مشخص در پیکربندی پروژه تعیین شود. - تعداد باتریهای قابل استفاده در RM چقدر است؟
مشخصات فنی سری RM مقدار 40 عدد باتری را بهعنوان پیکربندی مرجع اعلام کرده و امکان تنظیم تعداد بهصورت زوج در محدوده 32 تا 44 عدد نیز ذکر شده است. - آیا RM قابلیت اتصال به سیستم مانیتورینگ دارد؟
بله. RS232، RS485 و Dry Contact قابل برنامهریزی در مشخصات سیستم وجود دارد و گزینههایی مانند SNMP Card نیز برای توسعه قابلیتهای ارتباطی قابل ارائه هستند. - حداکثر دمای کاری این مدل چقدر است؟
محدوده دمای کاری اعلامشده برای این سری 0 تا 40 درجه سانتیگراد است. برای شرایط نصب خارج از محدوده استاندارد، بررسی فنی پروژه ضروری است. - آیا RM برای نصب در ارتفاع بالا محدودیت دارد؟
بله. مشخصات سازنده عملکرد بدون کاهش توان را برای ارتفاع کمتر از 1000 متر اعلام میکند و از ارتفاع 1000 تا 2000 متر، کاهش توان 1 درصد به ازای هر 100 متر ذکر شده است. - آیا RM برای توسعه ظرفیت در آینده مناسب است؟
بله. ماهیت ماژولار و قابلیت اضافه یا مدیریت ماژولهای توان، RM را برای پروژههایی که رشد تدریجی بار دارند مناسب میکند؛ البته ظرفیت نهایی و آرایش ماژولها باید بر اساس مدل و پیکربندی پروژه تعیین شود.
