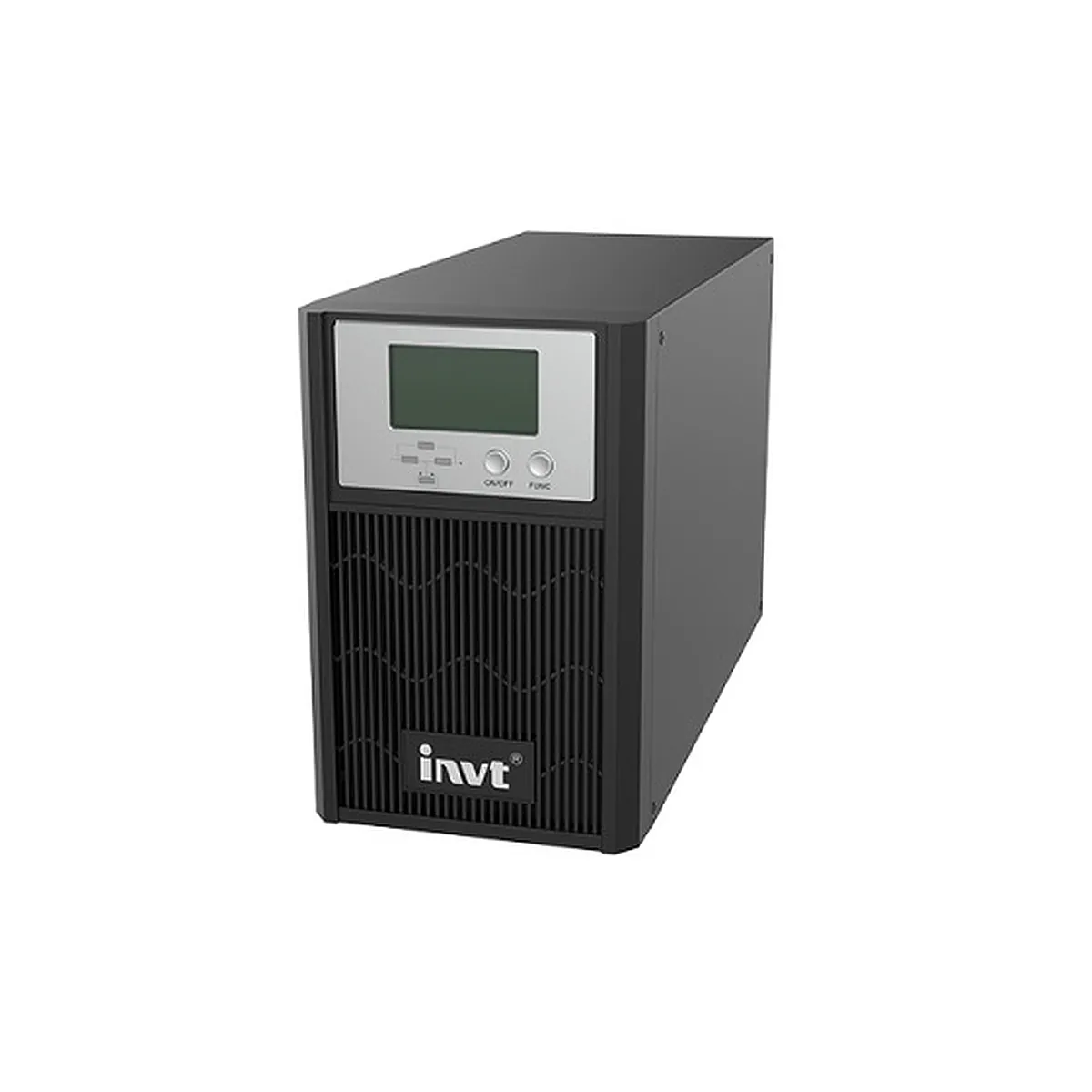

یو پی اس ایستاده آنلاین HTC11 توان 1 تا 3 کاوا
- آنلاین تک‌فاز
- توان ۱ تا ۳ کاوا
- طراحی ایستاده
- Double Conversion
- برق خروجی پایدار
- ضریب توان بالا
- راندمان مناسب
- حفاظت بار حساس
- مدیریت هوشمند باتری
- مناسب تجهیزات IT
در حال بارگذاری...
بارگذاری مجدد سند

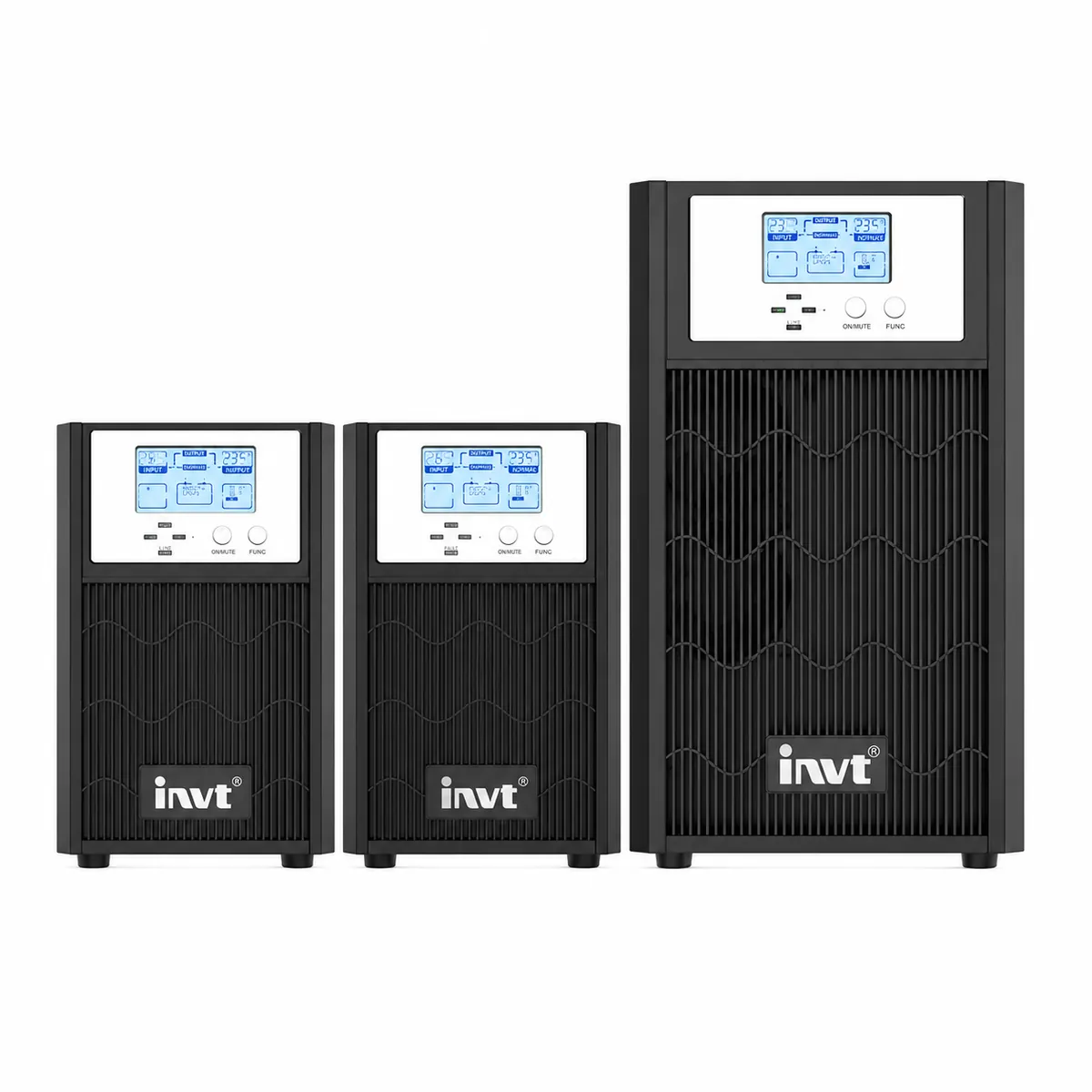

باز کردن در تب جدید معرفی یو پی اس ایستاده آنلاین HTC11 توان 1 تا 3 کاوا
یو پی اس ایستاده آنلاین HTC11 توان 1 تا 3 کاوا از سری محصولات INVT، یک سیستم برق بدون وقفه با فناوری Online Double Conversion و کنترل کاملاً دیجیتال است که برای حفاظت از تجهیزات حساس در برابر اختلالات برق طراحی شده است. این سری در ظرفیت‌های 1، 2 و 3kVA عرضه می‌شود و ساختار تک‌فاز ورودی و تک‌فاز خروجی دارد. فناوری تبدیل دوگانه آنلاین، برق ورودی را پردازش کرده و خروجی پایدار و مناسب برای تجهیزات حساس فراهم میکند.
یکی از ویژگی‌های مهم HTC11، ضریب توان خروجی 1 در مدلهای این سری است که امکان استفاده مؤثرتر از ظرفیت نامی دستگاه را فراهم میکند. این ویژگی در کنار محدوده وسیع ولتاژ ورودی و ضریب توان ورودی حداقل 0.99، باعث می‌شود دستگاه بتواند با شرایط متنوع شبکه برق سازگار شود. محدوده ولتاژ ورودی برای این سری 110 تا 300VAC اعلام شده و در بار کامل، بازه 176 تا 276VAC پشتیبانی می‌شود.
HTC11 برای کاربردهایی مانند کامپیوترها، سرورها، تجهیزات شبکه، سیستمهای ارتباطی، تجهیزات کنترلی، ورک‌استیشن‌ها و تجهیزات اداری طراحی شده است. نمایشگر LCD/LED، تنظیم خودکار سرعت فن، حفاظت در برابر اضافه‌ولتاژ و اتصال کوتاه و امکان استفاده از رابط‌های ارتباطی متنوع، مدیریت و پایش دستگاه را ساده‌تر میکند.
مزیت رقابتی HTC11 در ترکیب فناوری آنلاین Double Conversion، ضریب توان خروجی 1، راندمان مناسب، شارژر قابل تنظیم 1 تا 12 آمپر، قابلیت Cold Start و پشتیبانی از باتری لیتیومی است. این ترکیب، HTC11 را برای کاربرانی مناسب میکند که علاوه بر حفاظت برق، انعطاف در زمان بکاپ و مدیریت باتری را نیز در اولویت قرار می‌دهند.
این محصول برای چه کاربردهایی مناسب است؟
HTC11 برای بارهای حساس و تجهیزات الکترونیکی که به برق پایدار و بدون وقفه نیاز دارند، کاربرد دارد:
- سرورها و تجهیزات شبکه
- کامپیوتر و ورکاستیشن
- تجهیزات دیتاسنتر
- سیستمهای ارتباطی و مخابراتی
- تجهیزات کنترل و اتوماسیون
- تجهیزات اداری و سازمانی
- سیستمهای حساس الکترونیکی
سازنده، HTC11 را به‌طور مشخص برای IDC، شبکه، سرورها، ورک‌استیشن‌ها، سیستمهای کنترل، سیستمهای ارتباطی، دفاتر و PC معرفی کرده است.
مزایای اصلی
حفاظت آنلاین
HTC11 از فناوری Online Double Conversion استفاده میکند. در این معماری، اینورتر بخش اصلی تأمین خروجی است و برای بارهای حساس، حفاظت مستمر در برابر اختلالات شبکه فراهم می‌شود.
ضریب توان خروجی 1
ضریب توان خروجی 1 یکی از نقاط قوت HTC11 است. این ویژگی باعث می‌شود ظرفیت نامی دستگاه با توان اکتیو بیشتری در اختیار بار قرار گیرد و انتخاب ظرفیت برای تجهیزات مدرن IT ساده‌تر شود.
محدوده ورودی گسترده
HTC11 محدوده وسیع 110 تا 300VAC را پشتیبانی میکند و در محدوده مشخص‌شده، امکان کار با بار کامل یا کاهش خطی ظرفیت در ولتاژهای پایین‌تر را دارد. این ویژگی در شبکه‌هایی با نوسان ولتاژ اهمیت بیشتری پیدا میکند.
شارژر قابل تنظیم
شارژر 1 تا 12 آمپر قابل تنظیم، انعطاف بیشتری برای طراحی سیستم باتری ایجاد میکند. این قابلیت به‌خصوص در مدل‌هایی که زمان بکاپ طولانیتر موردنیاز است، مزیت مهمی محسوب می‌شود.
راندمان بالا
راندمان حالت عادی در بار کامل، بسته به ظرفیت مدل، حدود 94.5 تا 95.5 درصد اعلام شده و راندمان ECO تا 98 درصد می‌رسد. بنابراین در کاربردهای مناسب می‌توان مصرف انرژی و اتلاف حرارتی را کنترل کرد.
مدیریت هوشمند
نمایشگر LCD/LED، تنظیم خودکار سرعت فن و امکان اتصال تجهیزات ارتباطی مختلف، کنترل وضعیت عملکرد و مدیریت دستگاه را ساده‌تر می‌کنند. HTC11 همچنین از سنسور دمای محیط و باتری پشتیبانی میکند.
انعطاف باتری
HTC11 از باتری لیتیومی پشتیبانی میکند و در مدلهای دارای شارژر قابل تنظیم، امکان تنظیم جریان شارژ بین 1 تا 12 آمپر وجود دارد. این ویژگی برای پروژه‌هایی که زمان بکاپ و نوع باتری اهمیت دارد، مزیت محسوب می‌شود.
مشخصات فنی کلیدی
| مشخصه | مقدار |
| سری | HTC11 |
| نوع | Online Double Conversion |
| ظرفیت | 1، 2 و 3kVA |
| توان اکتیو | 1، 2 و 3kW |
| ساختار | Tower / ایستاده |
| فاز ورودی | تک‌فاز |
| فاز خروجی | تک‌فاز |
| محدوده ولتاژ ورودی | 110 تا 300VAC |
| ولتاژ نامی خروجی | 200/208/220/230/240VAC |
| ضریب توان خروجی | 1 |
| ضریب توان ورودی | ≥0.99 |
| تنظیم ولتاژ خروجی | ±1% |
| فرکانس خروجی | 50/60Hz |
| THDu خروجی | ≤1% بار خطی / ≤5% غیرخطی |
| Crest Factor | 3:1 |
| انتقال Line به Battery | 0ms |
| Cold Start | استاندارد |
| راندمان ECO | تا 98% |
| شارژر قابل تنظیم | 1 تا 12A |
| پشتیبانی باتری لیتیومی | دارد |

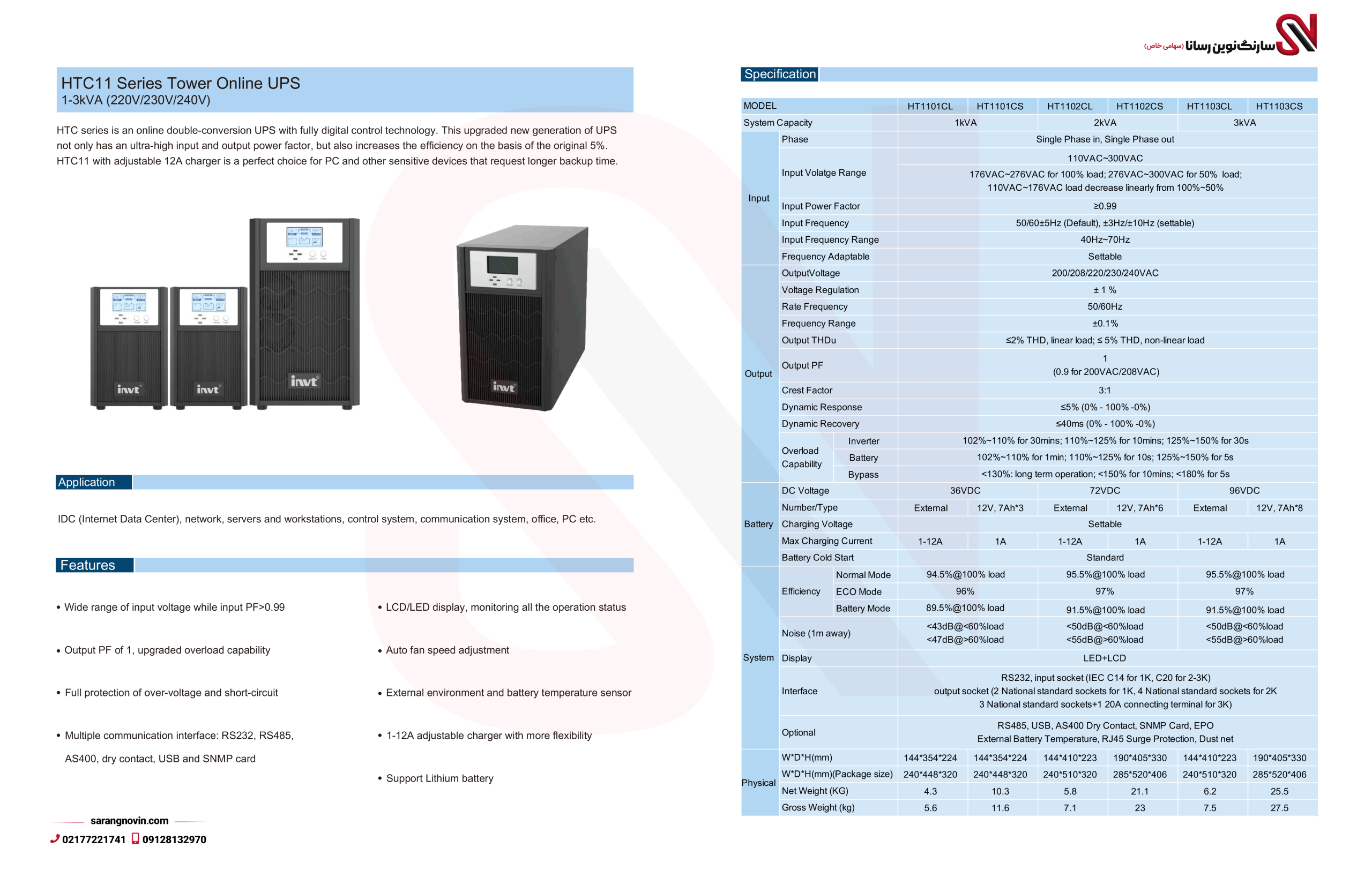

مشخصات فوق از دیتاشیت رسمی سری HTC11 استخراج شده‌اند و برخی مقادیر مانند ظرفیت باتری، ابعاد و وزن بر اساس مدل و نوع S/L متفاوت هستند.
مشخصات فنی کامل
HTC11 یک یو پی اس آنلاین تک‌فاز با Double Conversion، ظرفیت 1 تا 3kVA، ضریب توان خروجی 1، محدوده ورودی گسترده، شارژر قابل تنظیم و قابلیت مانیتورینگ است که برای تجهیزات حساس IT و الکترونیکی طراحی شده است.
داده‌های عمومی
| پارامتر | مشخصات |
| سری | HTC11 |
| ظرفیت‌ها | 1 / 2 / 3kVA |
| فناوری | Online Double Conversion |
| کنترل | کاملاً دیجیتال |
| نوع نصب | Tower |
| فاز | Single Phase In / Single Phase Out |
| نمایشگر | LCD + LED |
| Cold Start | استاندارد |
| باتری لیتیومی | پشتیبانی می‌شود |
| حفاظت | اضافه‌ولتاژ و اتصال کوتاه |
ورودی اصلی
| پارامتر | مشخصات |
| ولتاژ ورودی | 110 تا 300VAC |
| بار 100% | 176 تا 276VAC |
| بار 50% | 276 تا 300VAC |
| زیر 176VAC | کاهش خطی بار |
| فرکانس | 50/60Hz |
| محدوده فرکانس | 40 تا 70Hz |
| PF ورودی | ≥0.99 |
| فرکانس تطبیقی | قابل تنظیم |
Bypass
| پارامتر | مشخصات |
| انتقال Inverter به Bypass | حدود 2ms |
| اضافه‌بار کمتر از 130% | عملکرد طولانی |
| اضافه‌بار کمتر از 150% | تا 10 دقیقه |
| اضافه‌بار کمتر از 180% | تا 5 ثانیه |
باتری و شارژر
| پارامتر | 1kVA | 2kVA | 3kVA |
| ولتاژ DC مدلهای S | 24V | 48V | 72V |
| ولتاژ DC مدلهای L | 36V | 72V | 96V |
| باتری مدل S | 12V/7Ah × 2 | 12V/7Ah × 4 | 12V/7Ah × 6 |
| باتری مدل L | 12V/7Ah × 3 | 12V/7Ah × 6 | 12V/7Ah × 8 |
| جریان شارژ | 1 تا 12A / 1A | 1 تا 12A / 1A | 1 تا 12A / 1A |
| Cold Start | دارد | دارد | دارد |
| باتری لیتیومی | پشتیبانی | پشتیبانی | پشتیبانی |
در مدلهای L، ساختار برای زمان بکاپ طولانیتر طراحی شده است. انتخاب بانک باتری باید متناسب با مدل دقیق دستگاه و زمان برقدهی موردنیاز انجام شود.
خروجی Inverter
| پارامتر | مشخصات |
| ولتاژ | 200/208/220/230/240VAC |
| PF | 1 |
| تنظیم ولتاژ | ±1% |
| فرکانس | 50/60Hz |
| دقت فرکانس | ±0.1% |
| THDu بار خطی | ≤1% |
| THDu بار غیرخطی | ≤5% |
| Crest Factor | 3:1 |
| شکل موج باتری | Pure Sine Wave |
| Dynamic Response | ≤5% |
| Dynamic Recovery | ≤40ms |
شرایط محیطی و مکانیکی
| پارامتر | مشخصات |
| نوع بدنه | Tower |
| خنک‌کاری | فن با تنظیم خودکار سرعت |
| سنسور دما | محیط و باتری |
| نویز | وابسته به مدل و میزان بار |
| ابعاد | وابسته به مدل S/L |
| وزن | وابسته به مدل S/L |
ابعاد و وزن دقیق باید بر اساس مدل کامل دستگاه انتخاب شوند؛ زیرا نسخه‌های استاندارد و Long Backup ابعاد و وزن متفاوتی دارند.
ارتباطات و مانیتورینگ
| پارامتر | وضعیت |
| LCD/LED | استاندارد |
| RS232 | استاندارد |
| RS485 | اختیاری |
| USB | اختیاری |
| AS400 | اختیاری |
| Dry Contact | اختیاری |
| SNMP Card | اختیاری |
| EPO | اختیاری |
| سنسور دمای باتری | پشتیبانی |
درخواست مشاوره: برای انتخاب ظرفیت مناسب HTC11، توان واقعی تجهیزات، نوع بار، مدت زمان بکاپ موردنیاز، نوع باتری و شرایط نصب باید بررسی شود. برای انتخاب بین مدلهای 1، 2 و 3kVA و نسخه‌های Standard یا Long Backup، دریافت مشاوره فنی پیش از خرید توصیه می‌شود.
راهنمای انتخاب
انتخاب HTC11 را بهتر است از توان واقعی بار شروع کنید، نه صرفاً مجموع توان درج‌شده روی تجهیزات. برای بارهای حساس مانند سرور، شبکه و سیستمهای کنترلی، فناوری Online Double Conversion اهمیت زیادی دارد؛ زیرا خروجی از مسیر اینورتر تأمین می‌شود.
اگر توان مصرفی نزدیک به 1kW است، مدل 1kVA میتواند گزینه مناسبی باشد؛ برای بارهای بالاتر، مدلهای 2 و 3kVA بررسی می‌شوند. ضریب توان خروجی 1 در HTC11 باعث می‌شود ظرفیت اکتیو دستگاه با ظرفیت kVA آن هم‌راستا باشد.
در مرحله بعد، زمان بکاپ تعیین‌کننده نوع باتری است. مدلهای S دارای بانک باتری داخلی استاندارد هستند، درحالی‌که مدلهای L برای کاربردهای Long Backup طراحی شده‌اند. شارژر قابل تنظیم 1 تا 12 آمپر نیز امکان انعطاف بیشتری در طراحی بانک باتری ایجاد میکند.
در نهایت باید ولتاژ ورودی و خروجی، تعداد و نوع تجهیزات، فضای نصب، نیاز به مانیتورینگ و امکان استفاده از باتری لیتیومی بررسی شود. انتخاب نهایی ظرفیت و پیکربندی باید بر اساس بار واقعی پروژه انجام شود.
سناریوهای کاربرد
سرور و شبکه
برای سرورها و تجهیزات شبکه، قطع برق یا نوسان شدید میتواند موجب خاموشی ناگهانی و اختلال در سرویس شود. HTC11 با معماری آنلاین و خروجی Pure Sine Wave برای این دسته از بارهای حساس مناسب است.
تجهیزات اداری
کامپیوترها، ورک‌استیشن‌ها و تجهیزات اداری در برابر قطعی برق و نوسانات شبکه آسیب‌پذیرند. ظرفیت‌های 1 تا 3kVA امکان انتخاب متناسب با حجم بار یک مجموعه اداری یا ایستگاه کاری را فراهم می‌کنند.
سیستمهای ارتباطی
تجهیزات ارتباطی و مخابراتی به برق پایدار نیاز دارند. قابلیت Cold Start، مدیریت باتری و امکان مانیتورینگ، HTC11 را برای کاربردهایی که تداوم سرویس اهمیت دارد، مناسب میکند.
کنترل و اتوماسیون
سیستمهای کنترل و تجهیزات الکترونیکی حساس می‌توانند نسبت به اختلالات برق واکنش نشان دهند. استفاده از یو پی اس آنلاین HTC11 میتواند برق پایدار موردنیاز این تجهیزات را تأمین کند.
مقایسه با محصولات مشابه
HTC11 در مقایسه با UPSهای آفلاین و Line-Interactive، با Double Conversion حفاظت پیوسته‌تری برای بارهای حساس فراهم میکند. همچنین در مقایسه با HT11 قدیمی‌تر، ضریب توان خروجی 1، شارژر قابل تنظیم 1 تا 12 آمپر و پشتیبانی از باتری لیتیومی از نقاط قوت نسخه HTC11 هستند.
| ویژگی | HTC11 | UPS Line-Interactive | HT11 |
| فناوری | Online Double Conversion | Line-Interactive | Online |
| PF خروجی | 1 | وابسته به مدل | 0.9 |
| شارژر قابل تنظیم | 1–12A | وابسته به مدل | محدودتر |
| باتری لیتیومی | پشتیبانی | وابسته به مدل | اعلام نشده |
| مانیتورینگ | متنوع | وابسته به مدل | دارد |
| ظرفیت | 1–3kVA | متغیر | 1–3kVA |
سوالات متداول
- HTC11 برای چه نوع تجهیزاتی مناسب است؟
HTC11 برای کامپیوتر، سرور، تجهیزات شبکه، ورکاستیشن، سیستمهای ارتباطی، تجهیزات کنترلی، تجهیزات اداری و سایر بارهای حساس معرفی شده است. - تفاوت مدلهای S و L در HTC11 چیست؟
مدل S نسخه استاندارد با بانک باتری داخلی مشخص است، درحالی‌که مدل L برای کاربردهای Long Backup طراحی شده و از تعداد باتری بیشتری استفاده میکند. بنابراین انتخاب بین S و L باید بر اساس زمان بکاپ موردنیاز انجام شود. - آیا HTC11 میتواند با باتری لیتیومی کار کند؟
بله. پشتیبانی از باتری لیتیومی یکی از قابلیتهای اعلامشده برای HTC11 است. با این حال، نوع باتری و پیکربندی آن باید با مدل دقیق دستگاه و طراحی سیستم سازگار باشد. - آیا HTC11 برای سرور مناسب است؟
بله. سرورها و تجهیزات شبکه در فهرست کاربردهای رسمی HTC11 قرار دارند. فناوری Double Conversion و خروجی سینوسی خالص، این سری را برای بارهای حساس IT مناسب میکند. - آیا HTC11 هنگام قطع برق زمان انتقال دارد؟
انتقال از حالت Line به Battery در مشخصات HTC11 برابر صفر اعلام شده است؛ یعنی در زمان قطع برق، بار از طریق اینورتر تغذیه می‌شود بدون اینکه انتقال متعارف و قابل‌توجهی بین دو منبع ایجاد شود. - شارژر HTC11 چه مزیتی دارد؟
شارژر قابل تنظیم 1 تا 12 آمپر یکی از مزیت‌های HTC11 است. این قابلیت امکان تطبیق بهتر جریان شارژ با نیاز بانک باتری و کاربردهایی با زمان بکاپ طولانیتر را فراهم میکند. - آیا HTC11 برای برق ورودی ناپایدار مناسب است؟
محدوده ورودی گسترده 110 تا 300VAC باعث می‌شود HTC11 بتواند در شرایط مختلف ولتاژ شبکه کار کند. البته میزان بار قابل پشتیبانی در بخش‌های پایین‌تر محدوده ورودی کاهش پیدا میکند. - آیا HTC11 نمایشگر دارد؟
بله. این سری به نمایشگر LCD/LED مجهز است و وضعیت عملکرد دستگاه را نمایش می‌دهد. امکان استفاده از رابط‌های ارتباطی مختلف نیز برای پایش و مدیریت سیستم وجود دارد. - آیا HTC11 قابلیت Cold Start دارد؟
بله. Cold Start بهعنوان قابلیت استاندارد HTC11 اعلام شده است. این ویژگی امکان راه‌اندازی دستگاه از منبع باتری را در شرایط مناسب فراهم میکند. - راندمان HTC11 چقدر است؟
راندمان در حالت عادی بسته به ظرفیت مدل در بار کامل حدود 94.5 تا 95.5 درصد است و راندمان ECO تا 98 درصد اعلام شده است. مقدار دقیق باید بر اساس مدل انتخابی بررسی شود. - آیا HTC11 خروجی سینوسی دارد؟
بله. شکل موج خروجی در حالت باتری Pure Sine Wave اعلام شده است که برای تجهیزات الکترونیکی و بارهای حساس مناسب است. - ضریب توان خروجی HTC11 چقدر است؟
ضریب توان خروجی HTC11 برابر 1 اعلام شده است. این موضوع یکی از تفاوت‌های مهم این سری با مدلهای قدیمی‌تر مانند HT11 با PF خروجی 0.9 است. - آیا HTC11 برای زمان بکاپ طولانی مناسب است؟
بله، مخصوصاً مدلهای L که برای Long Backup طراحی شده‌اند. همچنین شارژر قابل تنظیم 1 تا 12 آمپر انعطاف بیشتری برای طراحی بانک باتری ایجاد میکند. زمان واقعی بکاپ باید بر اساس توان بار و ظرفیت باتری محاسبه شود. - آیا امکان مانیتورینگ از راه دور وجود دارد؟
HTC11 از رابط‌هایی مانند RS232، RS485، USB، AS400، Dry Contact و کارت SNMP پشتیبانی میکند؛ برخی از این گزینه‌ها به‌صورت اختیاری ارائه می‌شوند. بنابراین امکان اتصال به سیستمهای مانیتورینگ، متناسب با پیکربندی دستگاه وجود دارد. ([Invt][1]) - آیا HTC11 برای تجهیزات حساس پزشکی مناسب است؟
برای تجهیزات پزشکی، انتخاب UPS باید بر اساس الزامات الکتریکی و استانداردهای اختصاصی همان تجهیز انجام شود. HTC11 برای بارهای حساس الکترونیکی طراحی شده، اما سازگاری آن با یک تجهیز پزشکی خاص باید پیش از خرید توسط متخصص بررسی شود. - آیا HTC11 در برابر اتصال کوتاه محافظت دارد؟
بله. حفاظت در برابر اضافه‌ولتاژ و اتصال کوتاه از قابلیتهای اعلامشده برای این سری است. این حفاظت بخشی از سیستم ایمنی دستگاه و بار متصل را تشکیل می‌دهد. - برای بار 2kW کدام مدل HTC11 مناسب است؟
در حالت کلی مدل 2kVA با توان اکتیو 2kW برای چنین باری در نظر گرفته می‌شود، اما انتخاب نهایی باید با توجه به ماهیت بار، جریان راه‌اندازی، رشد آینده مصرف و حاشیه ظرفیت موردنیاز انجام شود. - آیا می‌توان زمان بکاپ HTC11 را دقیق محاسبه کرد؟
بله، اما زمان بکاپ به مدل دستگاه، نوع و ظرفیت باتری، تعداد باتری، توان واقعی بار و شرایط دشارژ وابسته است. بنابراین نمی‌توان یک زمان ثابت برای تمام مدلهای HTC11 اعلام کرد و محاسبه باید بر اساس مشخصات واقعی پروژه انجام شود.
