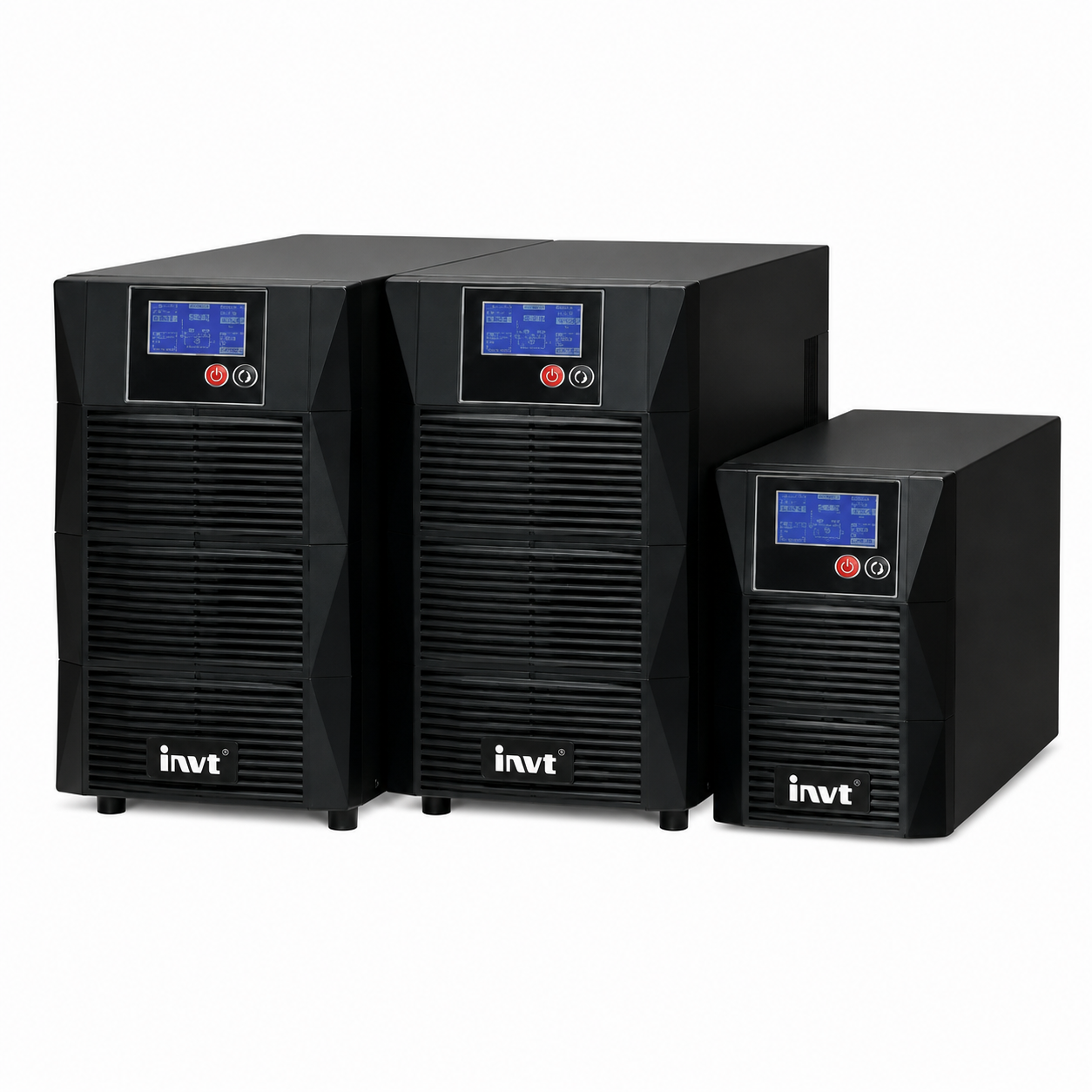

یو پی اس آنلاین ایستاده HT11 توان 1 تا 3 کاوا
- توان 1 تا 3 کاوا
- تکنولوژی Double Conversion
- برق پایدار و بدون وقفه
- حفاظت از تجهیزات حساس
- ضریب توان بالا
- طراحی ایستاده و کمحجم
- سازگار با ژنراتور
- مدیریت هوشمند باتری
- مناسب تجهیزات حساس
- برق اضطراری مطمئن
در حال بارگذاری...
بارگذاری مجدد سند
باز کردن در تب جدید معرفی کامل محصول یو پی اس آنلاین ایستاده HT11 توان 1 تا 3 کاوا
یو پی اس آنلاین ایستاده HT11 توان 1 تا 3 کاوا یک منبع تغذیه بدون وقفه با ساختار Online Double Conversion است که برای تأمین برق پایدار تجهیزات حساس طراحی شده است. این سری در ظرفیتهای 1، 2 و 3kVA عرضه میشود و با ساختار تکفاز ورودی و تکفاز خروجی، گزینهای مناسب برای سیستمهای کامپیوتری، سرورها، تجهیزات شبکه، مخابرات، سیستمهای کنترلی و سایر بارهای حساس محسوب میشود.
در معماری آنلاین Double Conversion، برق ورودی ابتدا به DC و سپس توسط اینورتر به برق AC تبدیل میشود؛ بنابراین تجهیزات متصل، برق خروجی کنترلشده و پایدار دریافت میکنند. این ساختار برای کاربردهایی مناسب است که نوسان ولتاژ، افت ولتاژ یا قطعی برق میتواند باعث اختلال در عملکرد تجهیزات یا از دست رفتن اطلاعات شود. خروجی سینوسی پایدار و قابلیت تنظیم فرکانس، از ویژگیهای مهم این خانواده محسوب میشود.
HT11 از کنترل دیجیتال DSP بهره میبرد و در نسخههای مشخص این سری، ضریب توان ورودی حداقل 0.97 و ضریب توان خروجی 0.9 اعلام شده است. نمایشگر LCD/LED نیز اطلاعات عملیاتی دستگاه را در اختیار کاربر قرار میدهد. حفاظت در برابر اضافهولتاژ، اتصال کوتاه و افزایش دما، مجموعهای از قابلیتهای حفاظتی این محصول را تشکیل میدهند.
مزیت رقابتی HT11 را میتوان در ترکیب ساختار آنلاین، کنترل DSP، توان 1 تا 3kVA، طراحی ایستاده و قابلیت مانیتورینگ جستوجو کرد. این ترکیب، HT11 را به گزینهای کاربردی برای حفاظت برق تجهیزات حساس در محیطهای اداری، شبکهای، مخابراتی و کنترلی تبدیل میکند؛ بهخصوص زمانی که پایداری برق و حفاظت از بار نسبت به صرفاً تأمین برق اضطراری اهمیت بیشتری دارد.
این محصول برای چه کاربردهایی مناسب است؟
HT11 برای تجهیزاتی مناسب است که به برق پایدار و کنترلشده نیاز دارند و اختلالات شبکه میتواند عملکرد آنها را تحت تأثیر قرار دهد.
- سرورها و تجهیزات شبکه
- سیستمهای کامپیوتری و ورکاستیشنها
- تجهیزات مخابراتی و ارتباطی
- سیستمهای کنترل و اتوماسیون
- تجهیزات اداری و IT
- مراکز داده کوچک و زیرساختهای شبکه
- تجهیزات الکترونیکی حساس
این کاربردها با حوزههای کاربرد اعلامشده برای سری HT11 شامل دیتاسنتر، شبکه، سرور، سیستم کنترل، مخابرات، ادارات و کامپیوتر همراستا هستند. ([Invt][1])
مزایای اصلی
برق پایدار
ساختار آنلاین Double Conversion باعث میشود خروجی توسط اینورتر تولید و کنترل شود و تجهیزات متصل، برق پایدار و سینوسی دریافت کنند. این ویژگی برای بارهایی که نسبت به تغییرات کیفیت برق حساس هستند، اهمیت بالایی دارد.
حفاظت چندلایه
HT11 دارای حفاظتهایی در برابر اضافهولتاژ، اتصال کوتاه و افزایش دما است. این لایههای حفاظتی، ریسک آسیب ناشی از برخی شرایط غیرعادی الکتریکی و حرارتی را کاهش میدهند.
کنترل DSP
کنترل دیجیتال DSP برای مدیریت دقیق عملکرد سیستم به کار گرفته شده و یکی از ویژگیهای اصلی معماری HT11 است. این کنترل به پایدارسازی عملکرد و مدیریت بهتر فرآیندهای تبدیل توان کمک میکند.
ظرفیت کاربردی
بازه توان 1 تا 3kVA امکان انتخاب ظرفیت متناسب با بار را فراهم میکند. بنابراین کاربر میتواند بین مدلهای 1، 2 و 3kVA بر اساس توان موردنیاز تجهیزات انتخاب کند.
ضریب توان مناسب
برای نسخههای درجشده در دیتاشیت، ضریب توان ورودی حداقل 0.97 و ضریب توان خروجی 0.9 اعلام شده است. این مشخصه در استفاده از ظرفیت UPS و مدیریت توان بار اهمیت دارد.
مانیتورینگ وضعیت
نمایشگر LCD/LED اطلاعات عملیاتی و وضعیت عملکرد دستگاه را نمایش میدهد. همچنین رابط RS232 و قابلیتهای ارتباطی اختیاری مانند SNMP و Dry Contact برای برخی مدلها ارائه شده است.
طراحی ایستاده
فرم Tower یا ایستاده، امکان استقرار دستگاه در محیطهای اداری، اتاق سرور و فضاهای فنی را فراهم میکند و نیاز به رک را در کاربردهای معمول این سری کاهش میدهد.
مشخصات فنی کلیدی
| مشخصه | مقدار |
| سری محصول | HT11 |
| نوع | UPS آنلاین |
| تکنولوژی | Online Double Conversion |
| محدوده توان | 1 تا 3kVA |
| ساختار فاز | تکفاز ورودی / تکفاز خروجی |
| توان مدلها | 1، 2 و 3kVA |
| ضریب توان ورودی | ≥0.97 |
| ضریب توان خروجی | 0.9 |
| ولتاژ خروجی | 220/230/240Vac |
| فرکانس ورودی | 40 تا 70Hz |
| محدوده ورودی | 110 تا 288Vac |
| تنظیم ولتاژ خروجی | ±1% |
| THDu خروجی خطی | ≤2% |
| Crest Factor | 3:1 |
| کنترل | DSP |
| نمایشگر | LCD/LED |
| حفاظتها | اضافهولتاژ، اتصال کوتاه، افزایش دما |
| ارتباطات | RS232، EPO |
| ارتباطات اختیاری | USB، SNMP، Dry Contact |
| فرم نصب | Tower / ایستاده |
مشخصات فوق بر اساس دیتاشیت HT11 سری 1 تا 3kVA گردآوری شدهاند؛ برخی پارامترها بسته به مدل S/L/TX و نسخه دستگاه متفاوت هستند.
مشخصات فنی کامل
HT11 یک یو پی اس آنلاین تکفاز با ساختار Double Conversion است که در ظرفیت 1 تا 3kVA ارائه میشود. مشخصات دقیق باتری، ابعاد، وزن و برخی پارامترهای شارژر به مدل انتخابی و نسخه S/L وابسته است.
دادههای عمومی
| پارامتر | مشخصات |
| نام سری | HT11 |
| نوع UPS | آنلاین Double Conversion |
| ظرفیت | 1 تا 3kVA |
| ساختار | Tower |
| فاز | 1:1 |
| کنترل | DSP |
| شکل موج خروجی | سینوسی |
| نمایشگر | LCD/LED |
| ضریب توان خروجی | 0.9 |
| Crest Factor | 3:1 |
| راندمان | بسته به مدل متفاوت |
| حفاظت | اضافهولتاژ، اتصال کوتاه، دما |
| مدلهای اصلی | HT1101S/L، HT1102S/L، HT1103S/L |
| مدل TX | در برخی پیکربندیها موجود |
| کاربرد | تجهیزات حساس |
| استاندارد/گواهی | بسته به بازار و نسخه |
| وزن | وابسته به مدل |
| ابعاد | وابسته به مدل |
ورودی اصلی
| پارامتر | مشخصات |
| نوع ورودی | تکفاز |
| ولتاژ نامی | 220/230/240Vac |
| محدوده ولتاژ | 110 تا 288Vac |
| فرکانس | 40 تا 70Hz |
| ضریب توان ورودی | ≥0.97 |
| کنترل ورودی | دیجیتال |
| فناوری | Double Conversion |
| ورودی بایپس | وابسته به پیکربندی |
| حفاظت ورودی | ارائه شده |
| حفاظت اضافهولتاژ | دارد |
محدوده دقیق تحمل ورودی به میزان بار وابسته است؛ برای نمونه، دیتاشیت برای برخی مدلها شرایط 100% بار در ولتاژ بالاتر از 176Vac و کاهش درصد بار در ولتاژهای پایینتر را اعلام میکند.
Bypass
| پارامتر | مشخصات |
| نوع Bypass | استاتیک |
| عملکرد | انتقال بار در شرایط مشخص |
| مسیر Bypass | AC |
| حفاظت | وابسته به طراحی دستگاه |
| حالت تعمیراتی | وابسته به مدل |
| مشخصات زمان انتقال | وابسته به شرایط کاری |
| ولتاژ Bypass | مطابق ورودی |
| فرکانس Bypass | مطابق شرایط ورودی |
باتری و شارژر
| پارامتر | HT1101S | HT1102S | HT1103S |
| ولتاژ باتری | 36Vdc | 72Vdc | 96Vdc |
| باتری داخلی | 12V/7Ah × 3 | 12V/7Ah × 6 | 12V/7Ah × 8 |
| جریان شارژ حداکثر | 1A | 1A | 1A |
| مدل L | باتری خارجی | باتری خارجی | باتری خارجی |
| ولتاژ نسخه II | 24Vdc | 48Vdc | 72Vdc |
| جریان شارژ مدل L | تا 8A | تا 8A | تا 8A |
مقادیر باتری و شارژر بر اساس جدول دیتاشیت HT11 ارائه شدهاند و باید هنگام سفارش، پسوند دقیق مدل مشخص شود.
خروجی Inverter
| پارامتر | مشخصات |
| نوع خروجی | تکفاز |
| ولتاژ | 220/230/240Vac |
| شکل موج | سینوسی |
| ضریب توان | 0.9 |
| تنظیم ولتاژ | ±1% |
| THDu بار خطی | ≤2% |
| THDu بار غیرخطی | بسته به مدل، تا ≤5.5% |
| Crest Factor | 3:1 |
| فرکانس | خودتنظیم |
| کنترل | DSP |
| حفاظت اضافهبار | دارد |
| حفاظت اتصال کوتاه | دارد |
| عملکرد اینورتر | آنلاین |
شرایط محیطی و مکانیکی
| پارامتر | مشخصات |
| نوع نصب | ایستاده / Tower |
| خنککاری | فن با تنظیم خودکار |
| سطح نویز | وابسته به مدل و بار |
| نمایشگر | LCD/LED |
| ابعاد | وابسته به مدل |
| وزن | وابسته به مدل |
| باتری داخلی | در مدلهای S |
| باتری خارجی | در مدلهای L |
| محیط نصب | محیط داخلی مناسب تجهیزات الکتریکی |
| تهویه | موردنیاز |
| دمای کاری | طبق دیتاشیت مدل |
| رطوبت | طبق شرایط سازنده |
| ارتفاع | طبق شرایط سازنده |
ارتباطات و مانیتورینگ
| پارامتر | مشخصات |
| رابط استاندارد | RS232 |
| EPO | دارد |
| USB | اختیاری |
| SNMP | اختیاری |
| Dry Contact | اختیاری |
| نمایشگر | LCD/LED |
| مانیتورینگ | وضعیت عملکرد UPS |
| شبکه | از طریق SNMP در مدل/پیکربندی مربوطه |
| ثبت وضعیت | وابسته به نسخه |
| مدیریت از راه دور | با تجهیزات ارتباطی مربوطه |
رابط RS232 در دیتاشیت استاندارد اعلام شده و USB، SNMP و Dry Contact بهعنوان گزینههای ارتباطی ارائه شدهاند.
راهنمای انتخاب
انتخاب ظرفیت HT11 باید بر اساس توان واقعی تجهیزات متصل انجام شود، نه صرفاً تعداد دستگاهها. ابتدا مجموع توان مصرفی بارهای موردنظر را مشخص کنید و سپس ظرفیت مناسب را با درنظرگرفتن حاشیه ظرفیت انتخاب کنید. برای بارهای حساس مانند سرور، تجهیزات شبکه، سیستمهای کنترل و تجهیزات مخابراتی، ساختار آنلاین Double Conversion مزیت مهمی محسوب میشود؛ زیرا خروجی توسط اینورتر تولید و کنترل میشود.
در انتخاب بین مدلهای 1، 2 و 3kVA، علاوه بر توان مصرفی فعلی، توسعه احتمالی بار و نوع باتری نیز اهمیت دارد. مدلهای S دارای باتری داخلی هستند، درحالیکه مدلهای L برای استفاده با باتری خارجی طراحی شدهاند. بنابراین در پروژههایی که زمان پشتیبانی طولانیتر یا انعطافپذیری بانک باتری اهمیت دارد، بررسی نسخه L میتواند منطقیتر باشد. مشخصات نهایی باید بر اساس کد کامل مدل انتخاب شود.
سناریوهای کاربرد
اتاق سرور
برای سرورها، سوئیچها، تجهیزات شبکه و سیستمهای ذخیرهسازی، کیفیت برق اهمیت بالایی دارد. ساختار آنلاین HT11 میتواند برق خروجی پایدار برای این تجهیزات فراهم کند.
تجهیزات مخابراتی
تجهیزات ارتباطی نسبت به قطع و اختلال برق حساس هستند. HT11 با ساختار آنلاین و قابلیتهای ارتباطی، برای زیرساختهای مخابراتی کوچک و متوسط قابل استفاده است.
سیستمهای کنترل
در سیستمهای کنترل و تجهیزات الکترونیکی، نوسانات برق میتواند موجب اختلال در عملکرد شود. استفاده از یک یو پی اس آنلاین، کیفیت برق ورودی تجهیزات را بهبود میدهد.
محیط اداری
کامپیوترها، ورکاستیشنها و تجهیزات شبکه اداری نیز میتوانند از برق پایدار HT11 بهره ببرند؛ بهخصوص در محیطهایی که از دست رفتن اطلاعات یا توقف ناگهانی سیستمها هزینهبر است.
تفاوت با محصولات مشابه
HT11 در مقایسه با UPSهای آفلاین و Line-Interactive، با ساختار Online Double Conversion برای کاربردهایی طراحی شده که کیفیت و پایداری برق اهمیت بیشتری دارد. در مقابل، مدلهای جدیدتر یا سریهای بالاتر ممکن است ضریب توان، راندمان، قابلیت ارتباطی یا ظرفیت متفاوتی ارائه دهند؛ بنابراین انتخاب باید بر اساس نیاز واقعی بار انجام شود.
| ویژگی | HT11 | UPS آفلاین | UPS Line-Interactive |
| Double Conversion | دارد | ندارد | ندارد |
| تأمین برق آنلاین | دارد | ندارد | ندارد |
| خروجی سینوسی | دارد | بسته به مدل | بسته به مدل |
| حفاظت تجهیزات حساس | بالا | متوسط | مناسب |
| کاربرد سرور و شبکه | مناسب | محدود | مناسب |
| ظرفیت این محصول | 1 تا 3kVA | متغیر | متغیر |
| مانیتورینگ | دارد | محدود | بسته به مدل |
سوالات متداول
- یو پی اس HT11 برای چه تجهیزاتی مناسب است؟
HT11 برای تجهیزات حساس الکترونیکی و IT مانند سرورها، تجهیزات شبکه، سیستمهای کامپیوتری، ورکاستیشنها، تجهیزات مخابراتی و سیستمهای کنترل مناسب است. ساختار آنلاین Double Conversion باعث میشود این محصول برای کاربردهایی که کیفیت برق اهمیت بالایی دارد، انتخاب مناسبی باشد. - تفاوت HT11 با UPS معمولی چیست؟
مهمترین تفاوت HT11، استفاده از معماری Online Double Conversion است. در این ساختار، برق ورودی از مسیر یکسوکننده و اینورتر عبور میکند و خروجی توسط اینورتر تأمین میشود. در نتیجه، محصول برای حفاظت از بارهای حساس در برابر اختلالات برق طراحی شده است. - HT11 در چه ظرفیتهایی عرضه میشود؟
سری HT11 در بازه 1 تا 3kVA ارائه شده و مدلهای 1، 2 و 3kVA دارد. انتخاب ظرفیت باید بر اساس مجموع توان بار، نوع تجهیزات و حاشیه ظرفیت موردنیاز انجام شود. - آیا HT11 برای سرور مناسب است؟
بله. سرورها، تجهیزات شبکه و ورکاستیشنها از کاربردهای اعلامشده برای سری HT11 هستند. ساختار آنلاین، خروجی سینوسی و قابلیت مانیتورینگ، این محصول را برای چنین کاربردهایی مناسب میکند. - مدل S و L چه تفاوتی دارند؟
در دیتاشیت HT11، مدلهای S با باتری داخلی و مدلهای L با باتری خارجی معرفی شدهاند. بنابراین مدل L انعطاف بیشتری برای طراحی بانک باتری خارجی دارد، اما انتخاب نهایی باید بر اساس زمان پشتیبانی موردنیاز و مشخصات کامل پروژه انجام شود. - ضریب توان خروجی HT11 چقدر است؟
برای سری HT11 در دیتاشیت، ضریب توان خروجی 0.9 اعلام شده است. این مقدار به کاربر اجازه میدهد از ظرفیت توان دستگاه برای تأمین بارهای متنوع استفاده کند. - آیا HT11 دارای نمایشگر است؟
بله. این سری به نمایشگر LCD/LED مجهز است و اطلاعات مربوط به وضعیت عملکرد دستگاه را نمایش میدهد. این قابلیت برای بررسی وضعیت عملیاتی و تشخیص شرایط کاری دستگاه کاربردی است. - چه روشهایی برای مانیتورینگ HT11 وجود دارد؟
رابط RS232 بهصورت استاندارد در دیتاشیت ارائه شده و گزینههایی مانند USB، SNMP و Dry Contact نیز برای برخی پیکربندیها در نظر گرفته شدهاند. قابلیت SNMP میتواند برای اتصال UPS به زیرساخت مدیریت شبکه مورد استفاده قرار گیرد. - آیا HT11 از حفاظت در برابر اتصال کوتاه برخوردار است؟
بله. حفاظت در برابر اتصال کوتاه، اضافهولتاژ و افزایش دما از قابلیتهای حفاظتی اعلامشده برای HT11 است. این حفاظتها برای کاهش ریسک آسیب در شرایط غیرعادی کاری طراحی شدهاند. - برای انتخاب HT11 یک، دو یا سه کاوا چه نکتهای مهم است؟
مهمترین معیار، مجموع توان مصرفی تجهیزات متصل است. ظرفیت UPS نباید صرفاً بر اساس تعداد تجهیزات انتخاب شود؛ توان واقعی بار، نوع بار، جریان راهاندازی و نیاز احتمالی به توسعه ظرفیت باید بررسی شود. همچنین در مدلهای HT11، نوع باتری داخلی یا خارجی و کد کامل مدل باید پیش از خرید مشخص شود.
درخواست مشاوره: برای انتخاب ظرفیت مناسب HT11، تعیین مدل S یا L، بررسی بانک باتری و محاسبه زمان پشتیبانی، مشخصات تجهیزات مصرفکننده و توان بار را برای کارشناسان فروش ارسال کنید تا مدل مناسب بر اساس نیاز واقعی پروژه پیشنهاد شود.
پیشنهاد خرید هوشمند
پیش از انتخاب نهایی، ظرفیت بار، زمان بکاپ موردنیاز، نوع باتری، فضای نصب و تجهیزات ارتباطی موردنیاز را مشخص کنید. انتخاب صحیح ظرفیت، علاوه بر جلوگیری از هزینه اضافی، باعث میشود یو پی اس در محدوده کاری مناسب و با قابلیت اطمینان بهتر مورد استفاده قرار گیرد.
