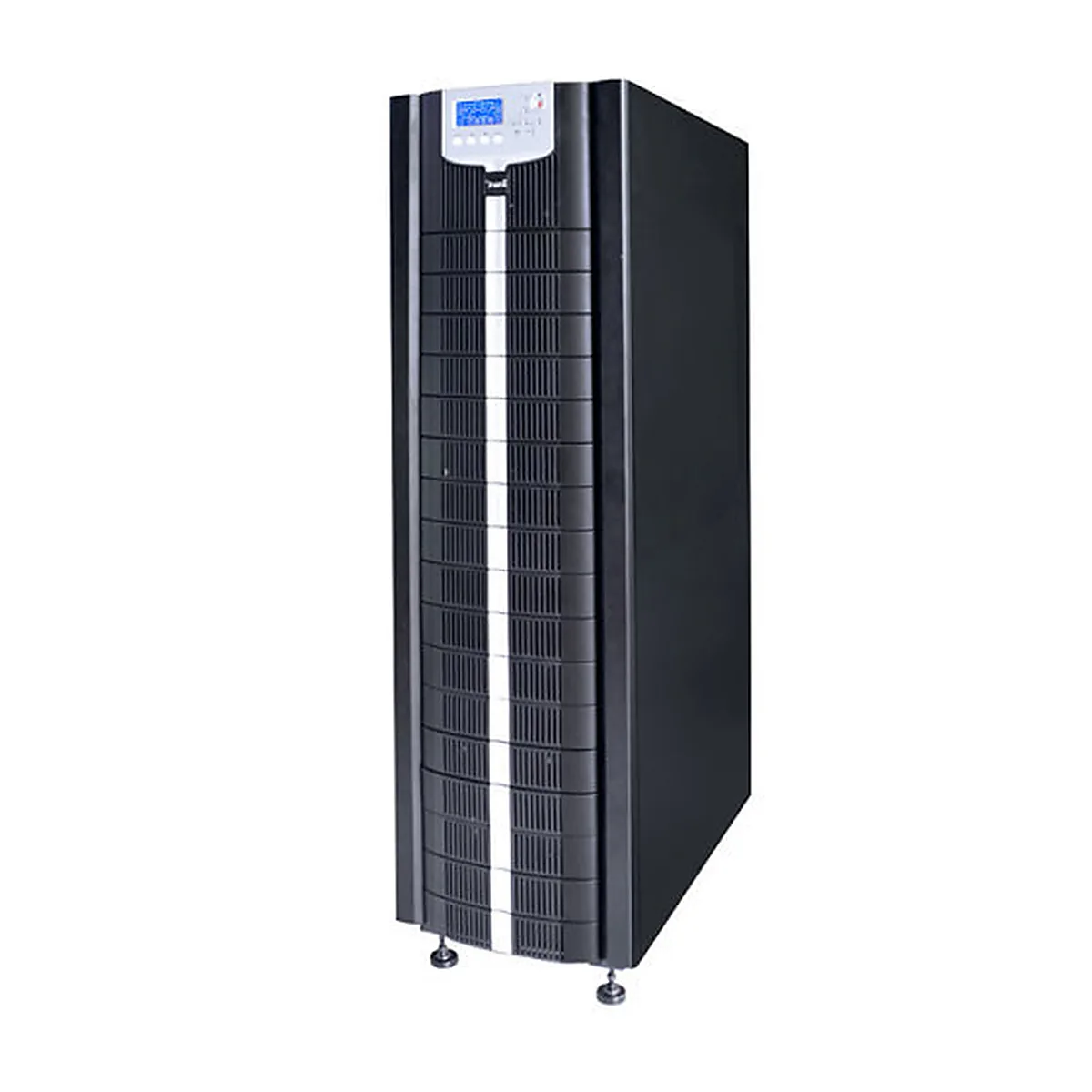

یو پی اس ایستاده آنلاین HT33-TX توان 10 تا 40 کاوا
- توان ۱۰ تا ۴۰ کاوا
- آنلاین با دو تبدیل
- ورودی و خروجی سهفاز
- حفاظت پیوسته تجهیزات
- پایداری بالای ولتاژ
- راندمان انرژی بهینه
- قابلیت اتصال باتری خارجی
- مناسب بارهای حساس صنعتی
- طراحی ایستاده کم‌جا
- مقیاس‌پذیری توان
در حال بارگذاری...
بارگذاری مجدد سند
باز کردن در تب جدید معرفی کامل یو پی اس ایستاده آنلاین HT33-TX توان 10 تا 40 کاوا
یو پی اس ایستاده آنلاین HT33-TX توان 10 تا 40 کاوا یک منبع تغذیه بدون وقفه سهفاز با توان‌های 10، 20، 30 و 40 کاوا است که برای حفاظت از تجهیزات حساس در برابر ناپایداری‌های شبکه برق طراحی شده است. این سری با ساختار آنلاین و فناوری تبدیل دوگانه، کیفیت برق خروجی را کنترل کرده و برای تجهیزاتی که پایداری تغذیه در آن‌ها اهمیت بالایی دارد، گزینه‌ای مناسب محسوب میشود. HT33-TX در ولتاژهای 380، 400 و 415 ولت عرضه شده و از ورودی سهفاز به همراه نول و ارت استفاده می‌کند.
مهمترین مزیت رقابتی این مدل، استفاده از ترانسفورماتور ایزولاسیون گالوانیکی داخلی است. این ساختار علاوه بر افزایش ایمنی بارهای حساس، به بهبود کیفیت تغذیه و جداسازی الکتریکی بار از شبکه کمک می‌کند. به همین دلیل، HT33-TX برای محیط‌هایی که حفاظت الکتریکی و کیفیت توان اهمیت بیشتری دارد، نسبت به یک یو پی اس سهفاز معمولی مزیت قابل توجهی ایجاد می‌کند.
این یو پی اس از دو پردازنده سریع DSP و کنترل دیجیتال بهره می‌برد و ضریب توان ورودی آن بیشتر از 0.99 است. THDi ورودی نیز بسته به مدل و شرایط بار کمتر از 4 درصد و در برخی ظرفیت‌ها کمتر از 3 درصد اعلام شده است. چنین مشخصاتی به کاهش اثرات نامطلوب یو پی اس بر شبکه ورودی و استفاده بهینه‌تر از توان برق کمک می‌کند.
HT33-TX همچنین به مجموعه‌ای از قابلیت‌های حفاظتی، مدیریت هوشمند باتری، نمایشگر LCD، ارتباطات RS232 و RS485 و امکان اتصال موازی تا 8 دستگاه مجهز است. این ویژگی‌ها، سری HT33-TX را به گزینه‌ای قابل بررسی برای دیتاسنترها، اتاقهای IT، مراکز خدماتی، تجهیزات دقیق و برخی کاربردهای صنعتی تبدیل می‌کند.
این محصول برای چه کاربردهایی مناسب است؟
HT33-TX برای کاربردهایی طراحی شده که قطع یا نوسان برق میتواند موجب اختلال در عملکرد تجهیزات، توقف فرآیند یا آسیب به بارهای حساس شود. ساختار سهفاز، ترانس ایزولاسیون داخلی و قابلیت‌های حفاظتی آن، امکان استفاده در طیف متنوعی از محیط‌های حرفه‌ای را فراهم می‌کند.
- دیتاسنتر و مراکز داده
- اتاقهای سرور و IT
- مراکز خدماتی و ارتباطی
- تجهیزات پزشکی و دقیق
- تجهیزات هوشمند و الکترونیکی
- کاربردهای صنعتی و خطوط پردازش
- کارخانه‌های دارای بارهای حساس
سازنده، کاربردهایی مانند IDC، ISP، اتاق IT، مراکز خدماتی، تجهیزات دقیق و تجهیزات هوشمند را برای این سری معرفی کرده است و مدلهای 20 و 30 کاوا نیز برای برخی محیط‌های صنعتی مانند صنایع سرامیک و شیشه قابل استفاده معرفی شده‌اند.
مزایای اصلی

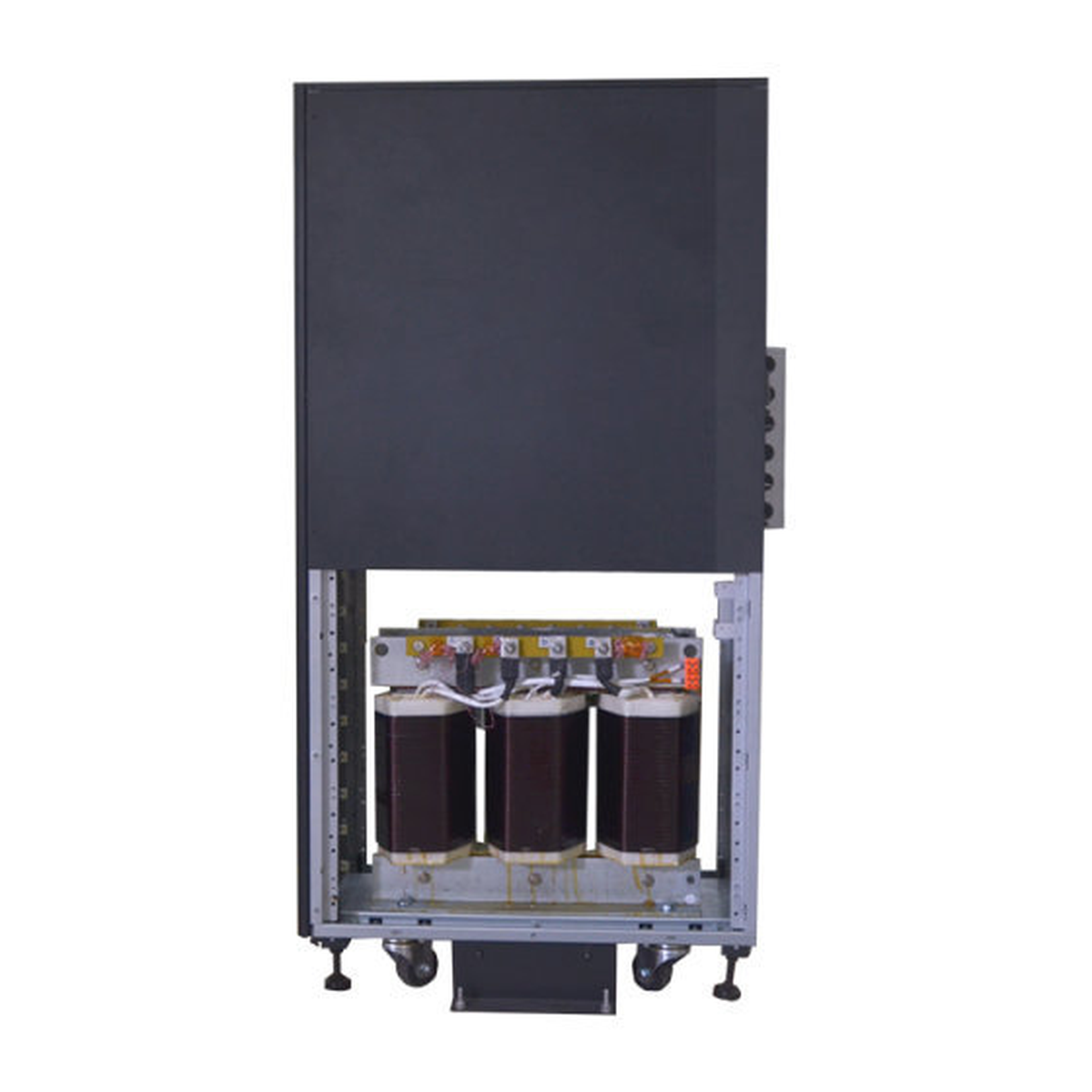

1. ایزولاسیون گالوانیکی داخلی
وجود ترانسفورماتور ایزولاسیون گالوانیکی داخلی، مهمترین ویژگی متمایزکننده HT33-TX است. این ساختار برای افزایش ایمنی بارهای حساس و بهبود شرایط تغذیه الکتریکی طراحی شده و محصول را برای کاربردهایی که حفاظت الکتریکی اهمیت زیادی دارد، مناسب‌تر می‌کند.
2. حفاظت آنلاین و پیوسته
ساختار آنلاین، برق خروجی را تحت کنترل سیستم تبدیل قرار می‌دهد تا تجهیزات حساس در برابر اختلالات شبکه محافظت شوند. این ویژگی برای بارهایی که تحمل وقفه یا افت کیفیت برق را ندارند، اهمیت ویژه‌ای دارد.
3. کیفیت بالای برق ورودی
ضریب توان ورودی بیشتر از 0.99 و THDi پایین، از ویژگی‌های مهم این سری است. این مشخصات به کاهش اعوجاج جریان ورودی و عملکرد مناسب‌تر سیستم در شبکه برق کمک می‌کنند.
4. حفاظت چندلایه
HT33-TX به حفاظت در برابر اضافهبار، افت ولتاژ باتری، خرابی فن، اتصال کوتاه و افزایش دما مجهز شده است. همچنین 8 سنسور برای حفاظت در برابر افزایش دما و چهار مدارشکن برای افزایش سطح حفاظت سیستم در نظر گرفته شده است.
5. مدیریت هوشمند باتری
سیستم مدیریت باتری با کنترل هوشمند شارژ و قابلیت نگهداری خودکار، برای مدیریت بهتر باتری و کمک به افزایش عمر آن طراحی شده است. امکان Battery Cold Start نیز بهصورت اختیاری ارائه میشود.
6. امکان توسعه با اتصال موازی
امکان اتصال موازی حداکثر 8 دستگاه، انعطاف بیشتری برای توسعه ظرفیت و طراحی سیستمهای برق اضطراری فراهم می‌کند. این قابلیت برای پروژه‌هایی که احتمال افزایش بار یا نیاز به افزونگی دارند، یک مزیت مهم محسوب میشود.
7. کنترل و مانیتورینگ ساده
نمایشگر LCD با رابط کاربری مناسب در کنار LED و صفحه‌کلید، اطلاعات عملیاتی سیستم را در اختیار اپراتور قرار می‌دهد. ارتباطات RS232 و RS485 نیز به همراه گزینههایی مانند SNMP و Dry Contact، امکان توسعه قابلیت‌های مانیتورینگ را فراهم می‌کنند.
مشخصات فنی کلیدی
| مشخصه | مقدار |
|---|---|
| سری | HT33-TX |
| نوع | Tower Online UPS |
| ظرفیت‌ها | 10، 20، 30 و 40 kVA |
| ساختار | سهفاز آنلاین |
| ترانسفورماتور داخلی | ایزولاسیون گالوانیکی |
| ولتاژ ورودی نامی | 380/400/415 Vac |
| محدوده فرکانس ورودی | 40 تا 70 Hz |
| ضریب توان ورودی | >0.99 |
| THDi ورودی | <4%؛ در برخی ظرفیت‌ها <3% |
| ولتاژ خروجی | 380/400/415 Vac |
| تنظیم ولتاژ خروجی | ±1% بار متعادل؛ ±1.5% بار نامتعادل |
| ضریب توان خروجی | 0.9 |
| THDu خروجی | <1% بار خطی؛ <5.5% بار غیرخطی |
| Crest Factor | 3:1 |
| ولتاژ سیستم باتری | ±240 VDC |
| تعداد باتری | 40 عدد؛ قابل تنظیم از 32 تا 44 عدد زوج |
| راندمان حالت AC | 92% |
| راندمان ECO | 95% |
| راندمان حالت باتری | 92% |
| قابلیت موازی | حداکثر 8 دستگاه |

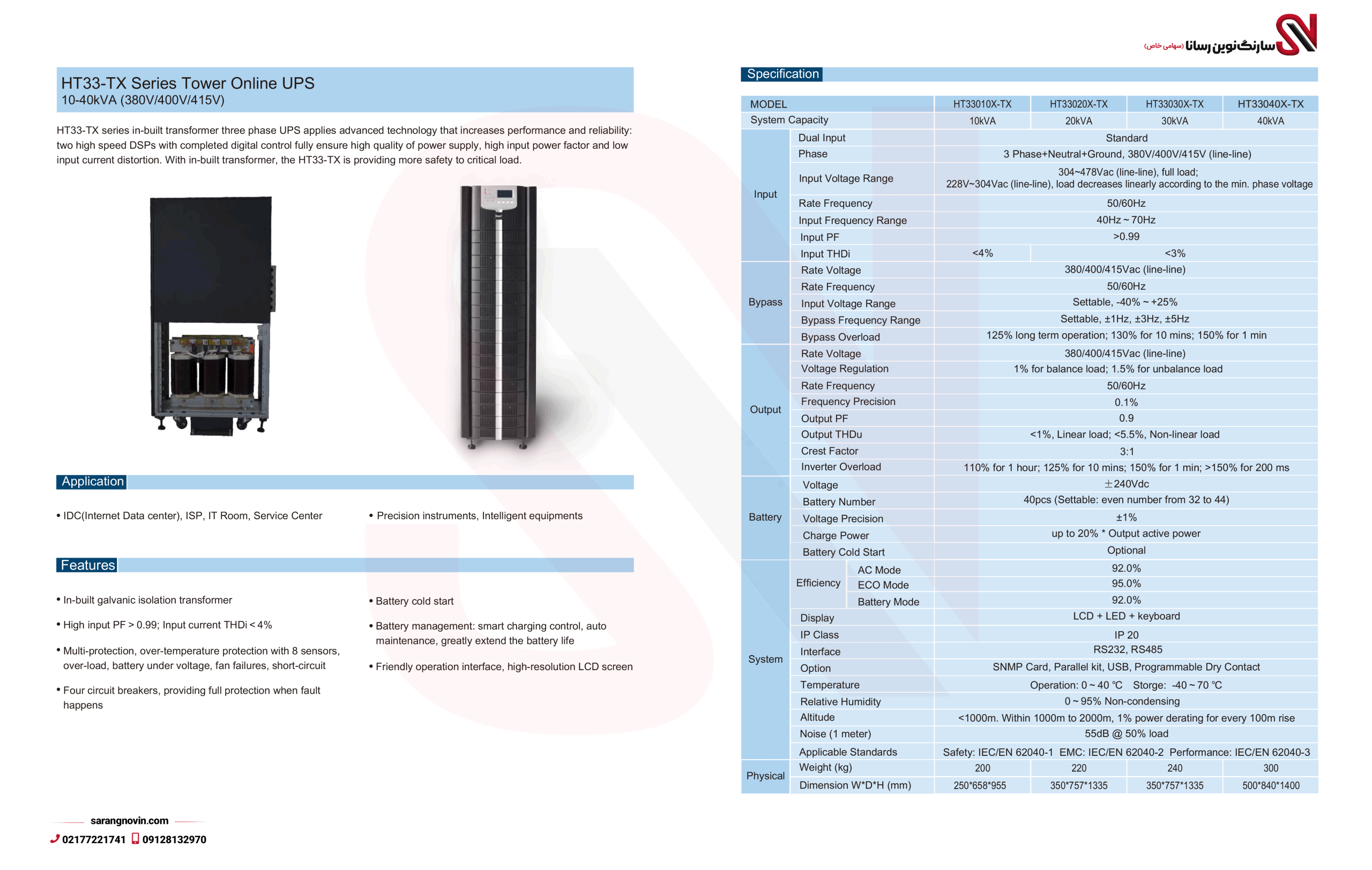

مشخصات فنی کامل
HT33-TX یک یو پی اس سهفاز آنلاین با ترانس ایزولاسیون گالوانیکی داخلی است که در ظرفیتهای 10 تا 40 کاوا، ولتاژ نامی 380/400/415 ولت، ضریب توان ورودی بالاتر از 0.99، باتری ±240VDC، راندمان AC حدود 92 درصد و امکان اتصال موازی تا 8 دستگاه ارائه میشود.
داده‌های عمومی
| پارامتر | مشخصات |
|---|---|
| مدل‌ها | HT33010X-TX / HT33020X-TX / HT33030X-TX / HT33040X-TX |
| ظرفیت | 10 / 20 / 30 / 40 kVA |
| توپولوژی | آنلاین |
| فاز | سهفاز |
| نوع نصب | Tower |
| ترانس داخلی | Galvanic Isolation Transformer |
| نمایشگر | LCD + LED + Keyboard |
| کلاس حفاظتی | IP20 |
| راندمان AC | 92% |
| راندمان ECO | 95% |
| راندمان Battery | 92% |
| استانداردها | IEC/EN 62040-1 / 62040-2 / 62040-3 |
ورودی اصلی
| پارامتر | مشخصات |
|---|---|
| نوع ورودی | 3Ph + N + PE |
| ولتاژ نامی | 380/400/415 Vac |
| محدوده ولتاژ در بار کامل | 304 تا 478 Vac |
| محدوده پایین‌تر ولتاژ | 228 تا 304 Vac با کاهش خطی بار |
| فرکانس نامی | 50/60 Hz |
| محدوده فرکانس | 40 تا 70 Hz |
| ضریب توان | >0.99 |
| THDi | <4% / <3% بسته به ظرفیت |
| ورودی دوگانه | استاندارد |
Bypass
| پارامتر | مشخصات |
|---|---|
| ولتاژ نامی | 380/400/415 Vac |
| فرکانس نامی | 50/60 Hz |
| محدوده ولتاژ | قابل تنظیم، -40% تا +25% |
| محدوده فرکانس | قابل تنظیم، ±1 / ±3 / ±5 Hz |
| اضافهبار 125% | عملکرد طولانی‌مدت |
| اضافهبار 130% | 10 دقیقه |
| اضافهبار 150% | 1 دقیقه |
باتری و شارژر
| پارامتر | مشخصات |
|---|---|
| ولتاژ سیستم | ±240 VDC |
| تعداد باتری | 40 عدد |
| محدوده قابل تنظیم | 32 تا 44 عدد، بهصورت زوج |
| دقت ولتاژ باتری | 1% |
| توان شارژر | تا 20% توان اکتیو خروجی |
| Battery Cold Start | اختیاری |
| مدیریت باتری | شارژ هوشمند و نگهداری خودکار |
خروجی Inverter
| پارامتر | مشخصات |
|---|---|
| ولتاژ نامی | 380/400/415 Vac |
| فرکانس | 50/60 Hz |
| ضریب توان | 0.9 |
| تنظیم ولتاژ | ±1% بار متعادل |
| تنظیم ولتاژ | ±1.5% بار نامتعادل |
| دقت فرکانس | 0.1% |
| THDu بار خطی | <1% |
| THDu بار غیرخطی | <5.5% |
| Crest Factor | 3:1 |
| اضافهبار | 110% یک ساعت |
| اضافهبار | 125% ده دقیقه |
| اضافهبار | 150% یک دقیقه |
| اضافهبار بالاتر از 150% | 200 میلیثانیه |
شرایط محیطی و مکانیکی
| پارامتر | مشخصات |
|---|---|
| دمای کاری | 0 تا 40°C |
| دمای نگهداری | -40 تا 70°C |
| رطوبت نسبی | 0 تا 95% بدون میعان |
| ارتفاع استاندارد | کمتر از 1000 متر |
| کاهش توان در ارتفاع | 1% به ازای هر 100 متر پس از 1000 متر |
| نویز | 55 dB در فاصله 1 متر و بار 50% |
| وزن 10kVA | 200 kg |
| وزن 20kVA | 220 kg |
| وزن 30kVA | 240 kg |
| وزن 40kVA | 300 kg |
| ابعاد مدلهای 10/20kVA | 350×738×1335 mm |
| ابعاد مدلهای 30/40kVA | 500×840×1400 mm |
| درجه حفاظت | IP20 |
ارتباطات و مانیتورینگ
| پارامتر | مشخصات |
|---|---|
| نمایشگر | LCD + LED + Keyboard |
| RS232 | استاندارد |
| RS485 | استاندارد |
| SNMP Card | اختیاری |
| USB | اختیاری |
| Dry Contact قابل برنامه‌ریزی | اختیاری |
| Parallel Kit | اختیاری |
| مانیتورینگ | از طریق رابط‌های ارتباطی و تجهیزات اختیاری |
درخواست مشاوره: برای انتخاب ظرفیت مناسب HT33-TX، ابتدا توان مصرفی واقعی تجهیزات، نوع بار، میزان بار غیرخطی، ظرفیت موردنیاز برای توسعه آینده، زمان پشتیبانی مورد انتظار و شرایط نصب بررسی شود. برای دریافت مشاوره تخصصی انتخاب ظرفیت یو پی اس و طراحی سیستم برق اضطراری، با کارشناسان فروش تماس بگیرید.
راهنمای انتخاب
انتخاب بین مدلهای 10، 20، 30 و 40 کاوا باید بر اساس توان واقعی بار و شرایط توسعه سیستم انجام شود، نه صرفاً بر اساس توان نامی تجهیزات. در پروژه‌های کوچک‌تر، مدل 10 کاوا میتواند نقطه شروع مناسبی باشد؛ در حالی که افزایش بار به ظرفیتهای 20، 30 یا 40 کاوا نیاز خواهد داشت.
در کنار ظرفیت، نوع تجهیزات نیز اهمیت دارد. وجود بارهای حساس، تجهیزات الکترونیکی، تجهیزات دقیق یا بارهای صنعتی میتواند انتخاب یو پی اس آنلاین مجهز به ترانس ایزولاسیون را توجیه کند. همچنین در پروژه‌هایی که احتمال افزایش ظرفیت یا نیاز به افزونگی وجود دارد، قابلیت موازی تا 8 دستگاه یک معیار مهم در طراحی است.
پیش از خرید باید ولتاژ شبکه، نوع اتصال سهفاز، توان اکتیو و ظاهری بار، ضریب توان، شرایط محیطی، فضای نصب و ظرفیت باتری موردنیاز بررسی شود. ظرفیت نهایی بهتر است با درنظرگرفتن بار فعلی و رشد احتمالی بار انتخاب شود تا سیستم در آینده نیازمند تعویض زودهنگام نباشد.
سناریوهای کاربرد
سناریوی 1؛ اتاق سرور و IT:
برای اتاقهای سرور، تجهیزات شبکه و زیرساخت‌های IT، کیفیت و تداوم برق اهمیت بالایی دارد. ساختار آنلاین HT33-TX و قابلیت مانیتورینگ، امکان طراحی یک سیستم برق پایدار برای این محیط‌ها را فراهم می‌کند.
سناریوی 2؛ دیتاسنتر:
در دیتاسنترها، قطع یا نوسان برق میتواند عملکرد تجهیزات حیاتی را مختل کند. قابلیت موازی تا 8 دستگاه، مدیریت باتری و حفاظت‌های متعدد، HT33-TX را برای طراحی زیرساخت برق اضطراری قابل توسعه مناسب می‌کند.
سناریوی 3؛ تجهیزات دقیق:
تجهیزات دقیق و هوشمند به کیفیت مناسب برق نیاز دارند. ترانس ایزولاسیون گالوانیکی داخلی و ساختار آنلاین، از مهمترین دلایل بررسی این سری برای چنین بارهایی است.
سناریوی 4؛ برخی کاربردهای صنعتی:
سازنده مدلهای 20 و 30 کاوا را برای برخی کاربردهای صنعتی از جمله صنایع سرامیک و شیشه نیز معرفی کرده است. انتخاب مدل در این کاربردها باید بر اساس مشخصات واقعی بار و شرایط فرآیند انجام شود.
مقایسه یا تفاوت با محصولات مشابه
مزیت اصلی HT33-TX در مقایسه با یک یو پی اس سهفاز آنلاین معمولی، وجود ترانسفورماتور ایزولاسیون گالوانیکی داخلی است. این ویژگی در کنار PF بالای 0.99، THDi پایین، حفاظت چندلایه و قابلیت موازی، آن را برای بارهای حساس و پروژه‌هایی که ایمنی و کیفیت توان اهمیت دارد، متمایز می‌کند.
| ویژگی | HT33-TX | یو پی اس سهفاز معمولی |
|---|---|---|
| ساختار آنلاین | دارد | بسته به مدل |
| ترانس ایزولاسیون داخلی | دارد | بسته به مدل |
| PF ورودی >0.99 | دارد | بسته به مدل |
| THDi پایین | دارد | بسته به مدل |
| حفاظت چندلایه | دارد | بسته به مدل |
| اتصال موازی | تا 8 دستگاه | بسته به مدل |
| مدیریت هوشمند باتری | دارد | بسته به مدل |
سوالات متداول
- یو پی اس HT33-TX چه ظرفیتهایی دارد؟
سری HT33-TX در چهار ظرفیت 10، 20، 30 و 40 کاوا ارائه میشود. مدلهای این سری شامل HT33010X-TX، HT33020X-TX، HT33030X-TX و HT33040X-TX هستند. - مهمترین تفاوت HT33-TX با HT33 چیست؟
مهمترین ویژگی متمایزکننده نسخه TX، استفاده از ترانسفورماتور ایزولاسیون گالوانیکی داخلی است. این ترانس برای افزایش ایمنی بارهای حساس و بهبود شرایط تغذیه الکتریکی در نظر گرفته شده است. - آیا HT33-TX برای بار سهفاز مناسب است؟
بله. این سری یک یو پی اس سهفاز است و ورودی و خروجی آن برای سیستمهای 380، 400 و 415 ولت طراحی شده است. - آیا امکان استفاده از چند دستگاه HT33-TX بهصورت موازی وجود دارد؟
بله. امکان اتصال موازی حداکثر 8 دستگاه برای این سری اعلام شده است. این قابلیت میتواند در پروژه‌هایی که نیاز به افزایش ظرفیت یا طراحی سیستم افزونه دارند، مورد استفاده قرار گیرد. - ولتاژ بانک باتری HT33-TX چقدر است؟
ولتاژ سیستم باتری ±240VDC است. تعداد باتری بهصورت استاندارد 40 عدد اعلام شده و امکان تنظیم تعداد باتری به تعداد زوج بین 32 تا 44 عدد وجود دارد. - آیا Battery Cold Start در این محصول وجود دارد؟
قابلیت Battery Cold Start برای HT33-TX بهصورت اختیاری ارائه میشود. بنابراین هنگام سفارش و طراحی سیستم باید وضعیت این قابلیت برای پیکربندی موردنظر بررسی شود. - HT33-TX تا چه حد در برابر اضافهبار مقاومت دارد؟
این سری در خروجی میتواند 110 درصد بار را تا یک ساعت، 125 درصد را تا 10 دقیقه و 150 درصد را تا یک دقیقه تحمل کند. برای اضافهبار بیشتر از 150 درصد نیز زمان تحمل 200 میلیثانیه اعلام شده است. - راندمان HT33-TX چقدر است؟
راندمان سیستم در حالت AC برابر 92 درصد و در حالت Battery نیز 92 درصد اعلام شده است. راندمان حالت ECO به 95 درصد می‌رسد. - آیا HT33-TX امکان مانیتورینگ از راه دور دارد؟
این سری بهصورت استاندارد دارای RS232 و RS485 است و قابلیت‌هایی مانند SNMP Card، USB و Programmable Dry Contact نیز به‌عنوان گزینه‌های قابل انتخاب ارائه میشوند. برای مانیتورینگ شبکه‌ای، پیکربندی SNMP باید در زمان سفارش بررسی شود. - HT33-TX برای چه نوع بارهایی انتخاب مناسبی است؟
این محصول برای دیتاسنترها، ISP، اتاقهای IT، مراکز خدماتی، تجهیزات دقیق و تجهیزات هوشمند معرفی شده است. همچنین برخی ظرفیتهای این سری برای کاربردهای صنعتی مانند صنایع سرامیک و شیشه نیز معرفی شده‌اند. انتخاب نهایی باید بر اساس مشخصات بار و شرایط پروژه انجام شود.
