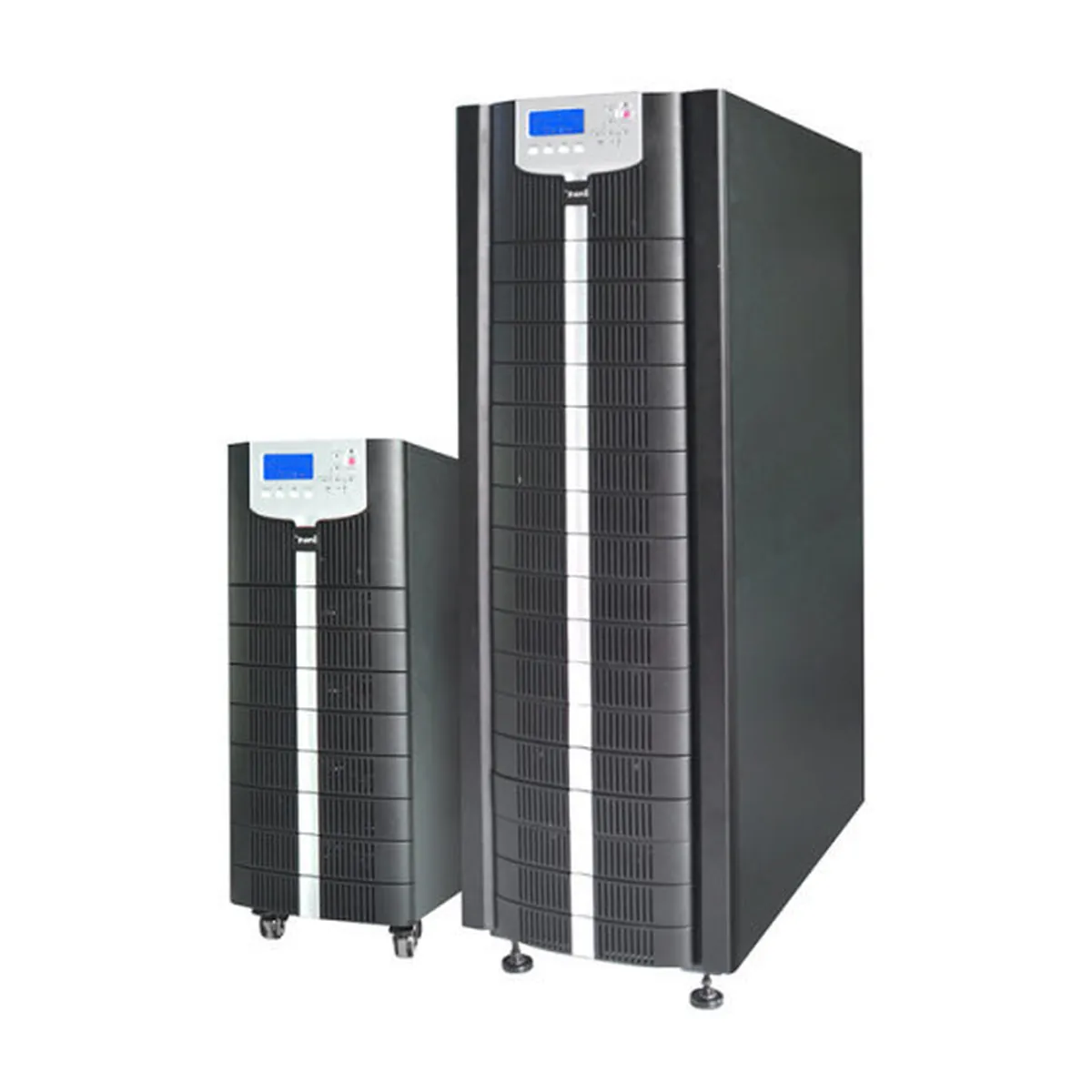

یو پی اس آنلاین HT33 سه فاز 10 تا 40 کاوا | UPS صنعتی
- توان 10 تا 40 کاوا
- ساختار آنلاین سهفاز
- حفاظت پیوسته از تجهیزات
- خروجی پایدار و بدون وقفه
- مناسب بارهای صنعتی
- راندمان بالا در مصرف انرژی
- کنترل دقیق ولتاژ و فرکانس
- حفاظت در برابر نوسانات برق
- قابلیت اطمینان بالا در کاربری صنعتی
- راهکار مطمئن برق اضطراری
در حال بارگذاری...
بارگذاری مجدد سند

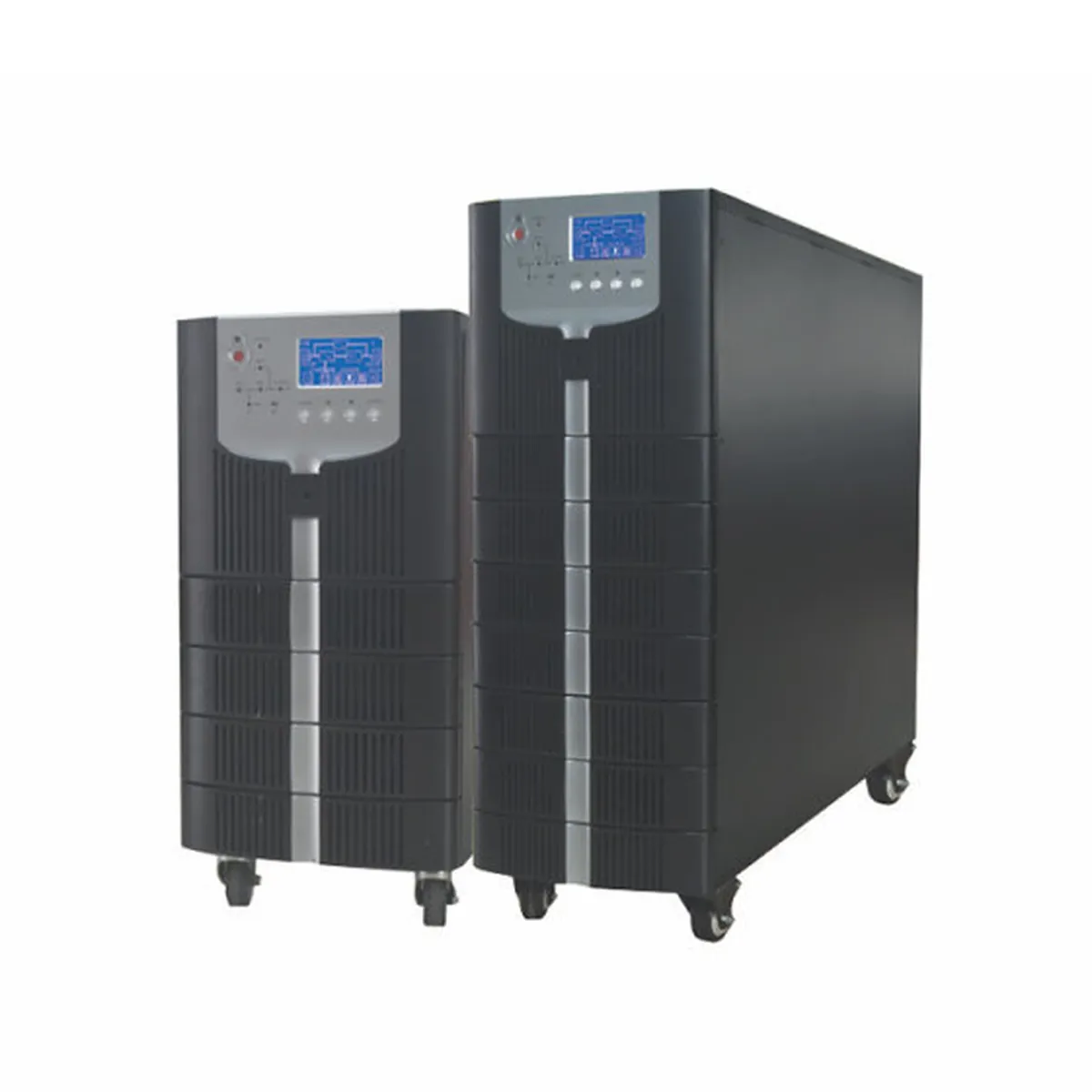

باز کردن در تب جدید معرفی یو پی اس آنلاین HT33 سه فاز 10 تا 40 کاوا
یو پی اس آنلاین HT33 یک سیستم برق اضطراری سهفاز با ساختار Online Double Conversion است که برای تأمین برق پایدار و محافظت از تجهیزات حساس در برابر نوسانات و اختلالات شبکه طراحی شده است. این سری در توان‌های 10، 15، 20، 30 و 40 کاوا عرضه میشود و از ورودی و خروجی سهفاز با ولتاژ 380، 400 یا 415 ولت پشتیبانی میکند. ساختار آنلاین باعث میشود بارهای متصل، برق کنترل‌شده و پایدار دریافت کنند و کیفیت توان برای تجهیزات حساس به شکل مؤثرتری حفظ شود.
HT33 از کنترل دیجیتال مبتنی بر DSP استفاده میکند و عملکرد بخش‌های مختلف تبدیل توان، شارژ و دشارژ باتری را به‌صورت دیجیتال مدیریت میکند. ضریب توان ورودی بالاتر از 0.99 و اعوجاج جریان ورودی کمتر از 4 درصد، از ویژگی‌های مهم این سری هستند که به کاهش اثرات نامطلوب یو پی اس بر شبکه برق کمک می‌کنند. راندمان سیستم نیز بسته به مدل و شرایط کاری تا 96 درصد اعلام شده است.
یکی از مزیت‌های مهم HT33، امکان اتصال موازی تا 8 دستگاه است. این قابلیت برای پروژه‌هایی که به افزایش ظرفیت یا افزونگی نیاز دارند، انعطاف بیشتری ایجاد میکند. مدیریت هوشمند شارژ باتری نیز با هدف بهینه‌سازی فرآیند شارژ و کمک به افزایش عمر باتری طراحی شده است. همچنین قابلیت Battery Cold Start امکان راهاندازی یو پی اس از باتری را در شرایط مشخص فراهم میکند.
ترکیب راندمان مناسب، کنترل دیجیتال، حفاظت‌های چندگانه، قابلیت توسعه موازی و پشتیبانی از بارهای حساس، HT33 را به گزینه‌ای مناسب برای اتاق سرور، دیتاسنتر، تجهیزات دقیق، مراکز خدماتی و برخی کاربردهای صنعتی تبدیل کرده است. انتخاب ظرفیت نهایی باید بر اساس توان واقعی بار، نوع تجهیزات، ضریب توان، زمان پشتیبانی موردنیاز و شرایط توسعه آینده انجام شود.
این محصول برای چه کاربردهایی مناسب است؟
- دیتاسنتر و اتاق سرور
- تجهیزات شبکه و مخابرات
- تجهیزات پزشکی و حساس
- تجهیزات دقیق و کنترلی
- مراکز خدمات و پردازش اطلاعات
- سیستمهای اتوماسیون صنعتی
- صنایع سبک و برخی خطوط پردازشی
سازنده HT33 را برای IDC، ISP، اتاق کامپیوتر، مراکز خدماتی، تجهیزات دقیق و تجهیزات هوشمند معرفی کرده و مدلهای 20 و 30 کاوا را برای برخی کاربردهای صنعتی مانند صنایع سرامیک و شیشه نیز قابل استفاده دانسته است.
مزایای اصلی
- برق پایدار برای بارهای حساس: ساختار آنلاین Double Conversion، برق ورودی را به DC و سپس به AC تبدیل میکند تا خروجی کنترل‌شده‌تری در اختیار تجهیزات قرار گیرد.
- حفاظت چندلایه: HT33 از حفاظت‌هایی مانند اضافه‌بار، افت ولتاژ باتری، افزایش دما، خرابی فن و اتصال کوتاه پشتیبانی میکند و برای افزایش ایمنی سیستم، چند مدار حفاظتی نیز در نظر گرفته شده است.
- راندمان مناسب:راندمان سیستم در سری HT33 تا 96 درصد اعلام شده است که می‌تواند به کاهش تلفات انرژی و گرمای تولیدشده کمک کند.
- ضریب توان ورودی بالا: ضریب توان ورودی بالاتر از 0.99 و THDi پایین، به عملکرد مناسبتر سیستم در برابر شبکه برق کمک میکند.
- قابلیت توسعه موازی: امکان Parallel کردن تا 8 دستگاه، ظرفیت‌پذیری و افزونگی سیستم را برای پروژه‌های توسعه‌پذیر افزایش می‌دهد.
- مدیریت هوشمند باتری: سیستم شارژ هوشمند برای مدیریت بهتر باتری و کمک به افزایش طول عمر آن طراحی شده است.
- مناسب تجهیزات حساس: کیفیت خروجی، کنترل دیجیتال و حفاظت‌های داخلی، HT33 را برای تجهیزاتی مناسب میکند که نوسان یا قطعی برق می‌تواند موجب اختلال در عملکرد آن‌ها شود.
مشخصات فنی کلیدی
| مشخصه | مقدار |
| سری | HT33 |
| نوع | Tower Online UPS |
| توان‌ها | 10، 15، 20، 30 و 40 kVA |
| ساختار | Online Double Conversion |
| فاز ورودی | سهفاز |
| فاز خروجی | سهفاز |
| ولتاژ ورودی نامی | 380/400/415 VAC |
| محدوده فرکانس ورودی | 40 تا 70 Hz |
| ضریب توان ورودی | >0.99 |
| THDi ورودی | <3 تا <4%، بسته به مدل |
| ولتاژ خروجی | 380/400/415 VAC |
| تنظیم ولتاژ خروجی | ±1% |
| فرکانس خروجی | 50/60 Hz |
| دقت فرکانس | 0.01% |
| راندمان | تا 96% |
| قابلیت اضافه‌بار | 110% تا 60 دقیقه |
| قابلیت موازی | حداکثر 8 دستگاه |
| کنترل | Digital DSP |
| نمایشگر | LCD با وضوح بالا |
| راهاندازی از باتری | دارد |

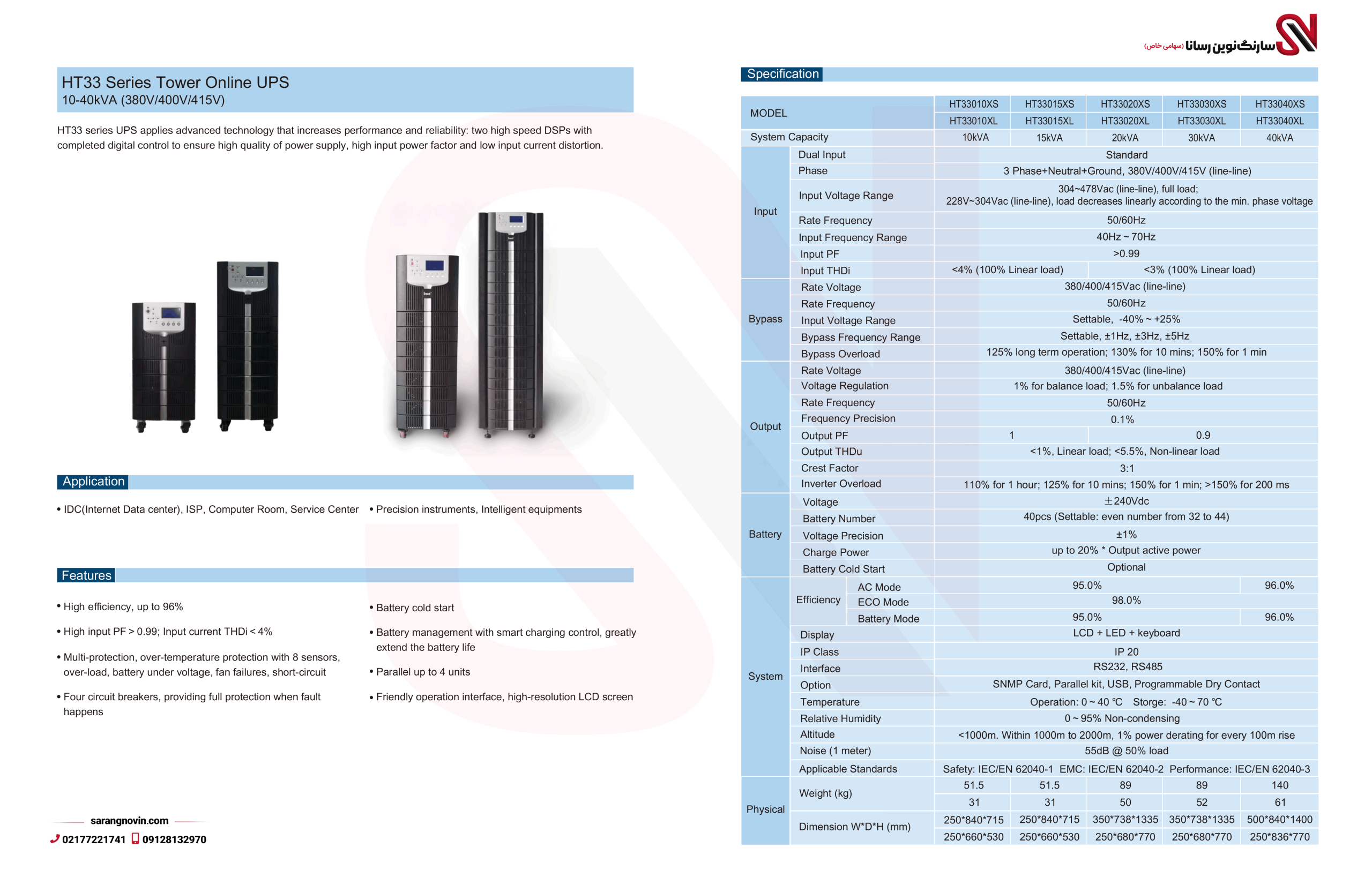

مشخصات فنی کامل
داده های عمومی
| پارامتر | مشخصات |
| برند | INVT |
| سری | HT33 |
| ساختار | Tower |
| تکنولوژی | Online Double Conversion |
| ظرفیت | 10 تا 40 kVA |
| مدل‌ها | 10، 15، 20، 30 و 40 kVA |
| کنترل | DSP |
| نمایشگر | LCD + LED + Keyboard |
| حفاظت | اضافه‌بار، دما، باتری، فن و اتصال کوتاه |
| قابلیت موازی | تا 8 دستگاه |
| کلاس حفاظتی IP | IP20 |
ورودی اصلی
| پارامتر | مشخصات |
| فاز | 3Ph + N + PE |
| ولتاژ نامی | 380/400/415 VAC |
| محدوده ولتاژ در بار کامل | 304 تا 478 VAC |
| محدوده ولتاژ با کاهش بار | 228 تا 304 VAC |
| فرکانس | 40 تا 70 Hz |
| ضریب توان | >0.99 |
| THDi | <3% تا <4% بسته به مدل |
| ورودی دوگانه | پشتیبانی با کیت مربوطه |
Bypass
| پارامتر | مشخصات |
| ولتاژ Bypass | 380/400/415 VAC |
| فرکانس Bypass | 50/60 Hz |
| محدوده فرکانس | قابل تنظیم |
| محدوده ولتاژ | قابل تنظیم |
| ساختار | Static Bypass |
| ورودی مجزا | قابل پشتیبانی |
باتری و شارژر
| پارامتر | مشخصات |
| ولتاژ نامی باتری | ±240 VDC |
| مدیریت باتری | هوشمند |
| شارژ هوشمند | دارد |
| Battery Cold Start | دارد |
| شارژر | داخلی |
| توان شارژر | حدود 20% ظرفیت سیستم |
| پیکربندی دقیق باتری | وابسته به مدل و نسخه |
| باتری داخلی/خارجی | XS/XL بسته به مدل |
خروجی Inverter
| پارامتر | مشخصات |
| فاز خروجی | سهفاز |
| ولتاژ خروجی | 380/400/415 VAC |
| فرکانس | 50/60 Hz |
| تنظیم ولتاژ | ±1% |
| دقت فرکانس | 0.01% |
| THDu بار خطی | <1% |
| ضریب توان | وابسته به مدل |
| اضافه‌بار 110% | 60 دقیقه |
| اضافه‌بار 125% | 10 دقیقه |
| اضافه‌بار 150% | 1 دقیقه |
| اضافه‌بار بالاتر از 150% | 200 میلی‌ثانیه |
شرایط محیطی و مکانیکی
| پارامتر | مشخصات |
| دمای کاری | 0 تا 40°C |
| رطوبت نسبی | 0 تا 95% بدون میعان |
| سطح صدا | کمتر از 55 dB در فاصله 1 متری |
| درجه حفاظت | IP20 |
| نوع نصب | Tower |
| ابعاد دقیق | وابسته به مدل |
| وزن دقیق | وابسته به مدل |
| ارتفاع نصب | توسط سازنده برای نسخه موردنظر اعلام نشده |
| شرایط خاص محیطی | نیازمند بررسی پروژه |
ارتباطات و مانیتورینگ
| پارامتر | مشخصات |
| RS232 | استاندارد |
| RS485 | استاندارد |
| SNMP | آپشن |
| Dry Contact | آپشن |
| Parallel Kit | آپشن |
| مانیتورینگ شبکه | با SNMP |
| نمایش وضعیت | LCD |
| هشدارهای سیستم | پشتیبانی |
| کارت شبکه | قابل سفارش به‌صورت آپشن |
مشخصات ارتباطی و گزینه‌های مانیتورینگ ممکن است بر اساس پیکربندی سفارش تغییر کند.
درخواست مشاوره و مشاوره خرید: برای انتخاب ظرفیت مناسب یو پی اس HT33، صرفاً توان نامی تجهیزات را ملاک قرار ندهید. توان واقعی بار، نوع مصرف‌کننده، ضریب توان، جریان راهاندازی، میزان بار غیرخطی، زمان پشتیبانی باتری و نیاز پروژه به افزونگی باید بررسی شود. برای انتخاب دقیق مدل و پیکربندی، پیش از خرید از کارشناسان فنی مشاوره بگیرید.
برای دریافت مشاوره خرید و انتخاب ظرفیت مناسب HT33 با کارشناسان فروش و فنی تماس بگیرید.
راهنمای انتخاب
انتخاب مدل HT33 باید بر اساس توان واقعی بار و شرایط بهره‌برداری انجام شود. مدل 10 کاوا برای بارهای سبک‌تر و پروژه‌هایی با ظرفیت محدود مناسب است؛ در حالی که مدلهای 15 و 20 کاوا برای بارهای متوسط گزینه‌های بیشتری در اختیار پروژه قرار می‌دهند. ظرفیتهای 30 و 40 کاوا برای بارهای بزرگ‌تر و پروژه‌هایی که به توان بالاتری نیاز دارند، انتخاب می‌شوند.
در انتخاب ظرفیت، بهتر است تنها بار فعلی بررسی نشود و ظرفیت توسعه آینده نیز در نظر گرفته شود. برای تجهیزات دارای جریان راهاندازی بالا، موتور، منابع تغذیه سوئیچینگ یا بارهای غیرخطی، بررسی رفتار بار اهمیت بیشتری دارد. قابلیت موازی تا 8 دستگاه نیز برای پروژه‌هایی که به افزونگی یا افزایش ظرفیت نیاز دارند، یک مزیت مهم محسوب میشود.
همچنین باید مشخص شود باتری داخلی یا خارجی موردنیاز است و چه زمان پشتیبانی در زمان قطع برق باید تأمین شود. انتخاب نهایی ظرفیت باتری بدون محاسبه بار و زمان بکاپ، تصمیم دقیقی نیست.
سناریوهای کاربرد
- اتاق سرور: برای سرورها، تجهیزات ذخیره‌سازی، سوئیچ‌ها و تجهیزات شبکه، قطع یا نوسان برق می‌تواند موجب اختلال سرویس شود. HT33 با ساختار آنلاین برای تأمین برق پایدار این تجهیزات مناسب است.
- مرکز داده: در دیتاسنترها، کیفیت برق و قابلیت اطمینان اهمیت بالایی دارد. امکان اتصال موازی چند دستگاه، ظرفیت توسعه و افزونگی بیشتری برای زیرساخت برق فراهم میکند.
- تجهیزات دقیق:دستگاه‌های اندازه‌گیری، کنترل و تجهیزات هوشمند به برق پایدار نیاز دارند. کنترل دیجیتال و ساختار Online Double Conversion، HT33 را برای این نوع بارها مناسب میکند.
- کاربرد صنعتی:مدلهای 20 و 30 کاوا طبق معرفی سازنده می‌توانند در برخی محیط‌های صنعتی مانند صنایع سرامیک، شیشه و صنایع پردازشی استفاده شوند. با این حال، سازگاری نهایی باید بر اساس نوع بار و شرایط سایت بررسی شود.
مقایسه یا تفاوت با محصولات مشابه
HT33 در مقایسه با مدلهای سبک‌تر، توان سهفاز 10 تا 40 کاوا، ساختار آنلاین، کنترل DSP، راندمان بالا، مدیریت هوشمند باتری و امکان موازی‌سازی تا 8 دستگاه را ارائه می‌دهد. این ویژگی‌ها آن را برای پروژه‌های حساس و قابل توسعه متمایز میکند.
| ویژگی | HT33 | یو پی اس آنلاین تکفاز |
| ورودی/خروجی | سهفاز/سهفاز | معمولاً تکفاز |
| ظرفیت | 10 تا 40 kVA | معمولاً پایین‌تر |
| ساختار | Online Double Conversion | بسته به مدل |
| Parallel | تا 8 دستگاه | وابسته به مدل |
| کاربرد | صنعتی، دیتاسنتر، تجهیزات حساس | بارهای سبک‌تر |
| کنترل DSP | دارد | وابسته به مدل |
سوالات متداول
- یو پی اس HT33 در چه توانهایی عرضه میشود؟
سری HT33 در ظرفیتهای 10، 15، 20، 30 و 40 کاوا عرضه میشود. انتخاب ظرفیت باید بر اساس توان واقعی بار و شرایط توسعه پروژه انجام شود. - HT33 سهفاز است یا تکفاز؟
HT33 دارای ورودی سهفاز و خروجی سهفاز است و برای شبکههای 380، 400 و 415 ولت طراحی شده است. - ساختار Online Double Conversion در HT33 چه مزیتی دارد؟
در این ساختار، برق ورودی از مسیر یکسوساز و اینورتر عبور میکند و خروجی توسط اینورتر تولید میشود. این معماری امکان کنترل بهتر کیفیت برق و حفاظت مؤثرتر از بارهای حساس را فراهم میکند. - آیا HT33 قابلیت اتصال موازی دارد؟
بله. سری HT33 امکان اتصال موازی حداکثر 8 دستگاه را پشتیبانی میکند و می‌توان از این قابلیت برای افزایش ظرفیت یا ایجاد افزونگی در پروژه استفاده کرد. - آیا HT33 قابلیت راهاندازی از باتری دارد؟
بله. قابلیت Battery Cold Start برای این سری اعلام شده است و امکان راهاندازی دستگاه از باتری را در شرایط پشتیبانی‌شده فراهم میکند. - ضریب توان ورودی HT33 چقدر است؟
ضریب توان ورودی سری HT33 بیشتر از 0.99 اعلام شده است. این ویژگی به کاهش جریان ورودی موردنیاز و عملکرد مناسبتر سیستم در برابر شبکه کمک میکند. - برای چه تجهیزاتی مناسبتر است؟
این سری برای دیتاسنتر، اتاق سرور، تجهیزات شبکه، تجهیزات دقیق، سیستمهای هوشمند و برخی کاربردهای صنعتی مناسب است. سازنده نیز این سری را برای IDC، ISP و تجهیزات دقیق معرفی کرده است. - زمان بکاپ HT33 چقدر است؟
زمان پشتیبانی عدد ثابتی برای همه مدل‌ها نیست و به ظرفیت و تعداد باتری، میزان بار متصل و پیکربندی باتری بستگی دارد. بنابراین زمان بکاپ باید بر اساس نیاز پروژه محاسبه شود و بدون اطلاعات پروژه قابل اعلام نیست. - تفاوت مدلهای XS و XL در سری HT33 چیست؟
سری HT33 با مدلهای XS و XL ارائه میشود و پیکربندی باتری آن‌ها متفاوت است. انتخاب نسخه مناسب به نیاز پروژه برای باتری و زمان پشتیبانی بستگی دارد. جزئیات پیکربندی باید هنگام سفارش مدل دقیق بررسی شود. - آیا HT33 برای بارهای صنعتی مناسب است؟
بله، اما انتخاب مدل باید با توجه به نوع بار صنعتی انجام شود. سازنده مدلهای 20 و 30 کاوا را برای برخی کاربردهای صنعتی مانند صنایع سرامیک، شیشه و پردازشی معرفی کرده است. برای بارهای موتوری، غیرخطی یا دارای جریان راهاندازی بالا، بررسی فنی پیش از انتخاب ضروری است.
