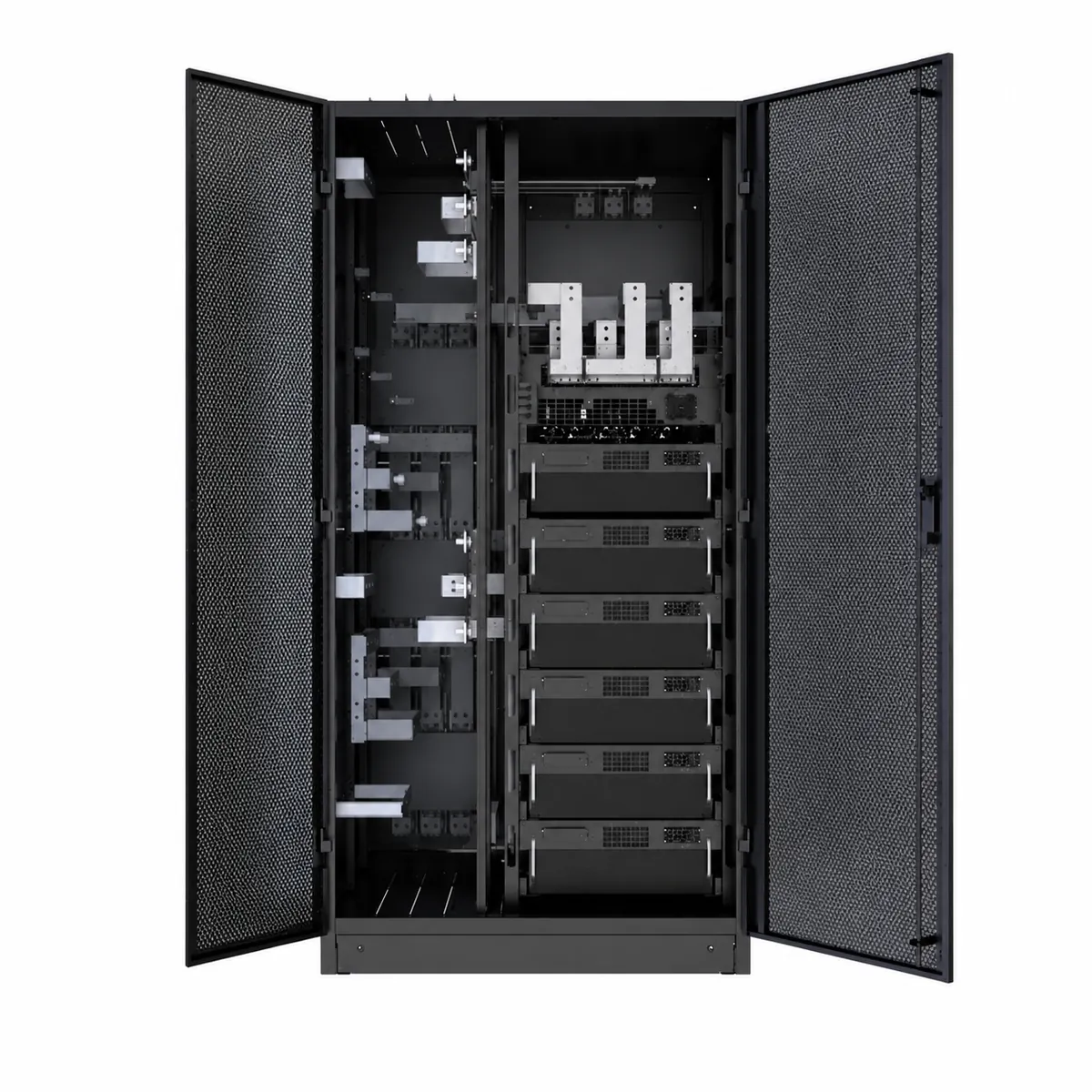

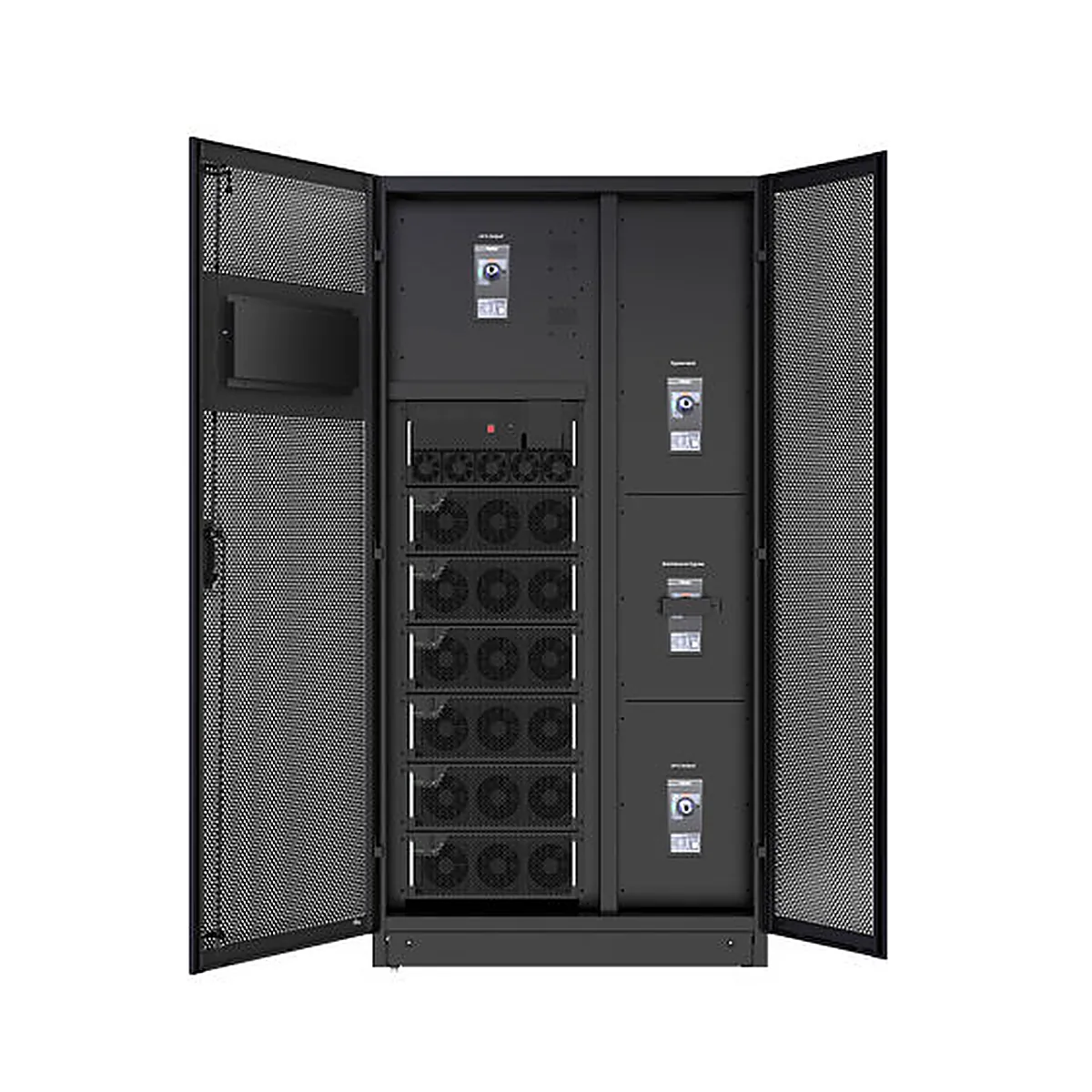

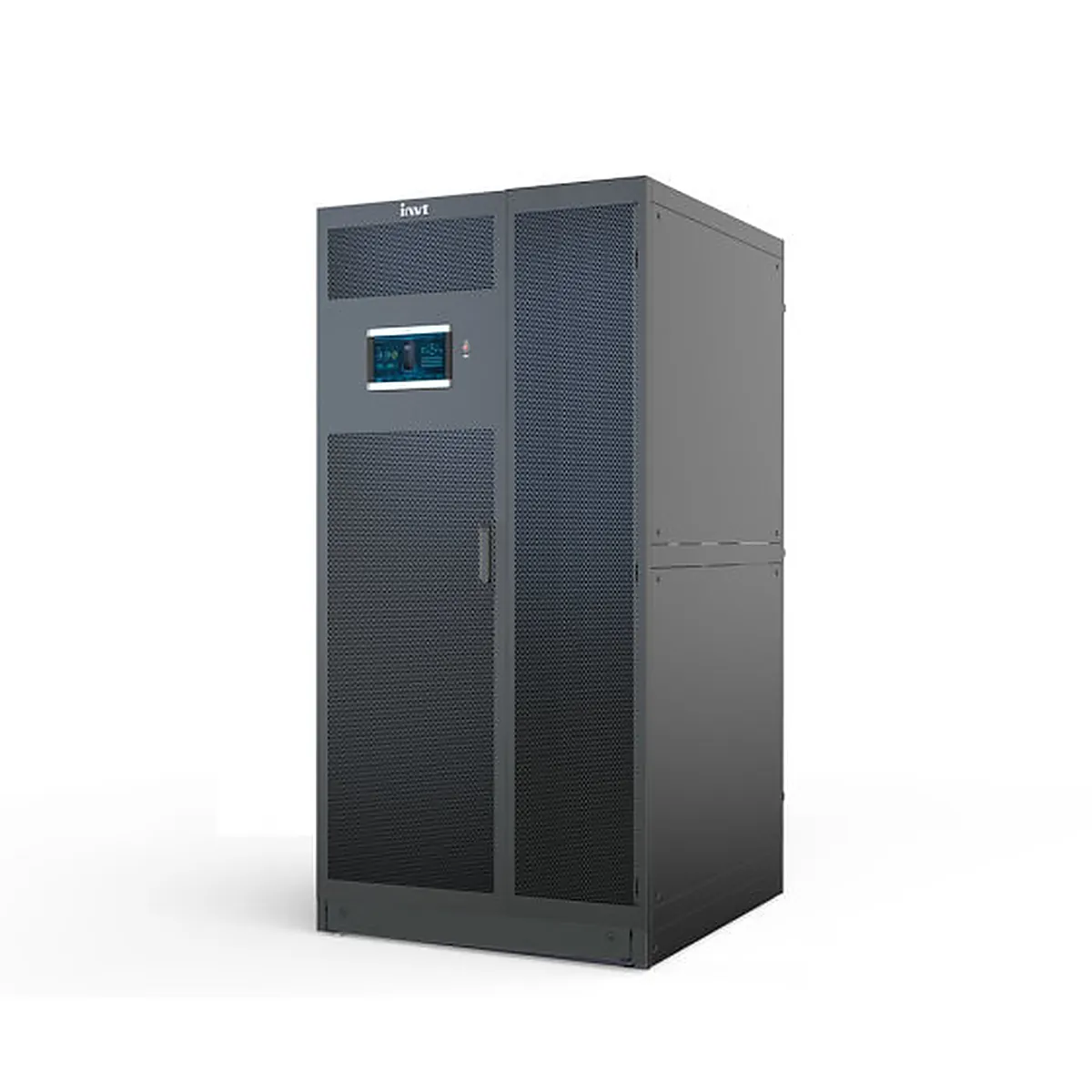

یو پی اس ماژولار آنلاین سری RM توان 100 تا 600 کاوا
- ساختار ماژولار و مقیاس‌پذیر
- تکنولوژی آنلاین Double Conversion
- پوشش توان 100 تا 600 کاوا
- افزونگی برای پایداری بیشتر
- حفاظت مداوم از تجهیزات حساس
- قابلیت توسعه ظرفیت
- پایداری توان در بارهای حساس
- کاهش ریسک توقف تجهیزات
- کاربری در زیرساخت‌های حیاتی
- نگهداری و سرویس آسان
در حال بارگذاری...
بارگذاری مجدد سند
باز کردن در تب جدید معرفی یو پی اس ماژولار آنلاین سری RM توان 100 تا 600 کاوا
یو پی اس ماژولار آنلاین سری RM توان 100 تا 600 کاوا ، یک راهکار حرفه‌ای برای تأمین برق پایدار و حفاظت از بارهای حساس و زیرساخت‌های حیاتی است. این سری با معماری ماژولار، فناوری Online Double Conversion و ماژولهای توان 100kVA/100kW طراحی شده و امکان توسعه ظرفیت را متناسب با نیاز پروژه فراهم میکند. در ساختار RM، ماژول توان در ارتفاع 4U قرار گرفته و طراحی فشرده آن به استفاده بهینه از فضای تجهیزات کمک میکند.
یکی از مهمترین مزیت‌های این محصول، ترکیب مقیاس‌پذیری، افزونگی و قابلیت سرویس‌پذیری در یک سیستم UPS است. ماژولهای توان Hot-Swappable امکان تعویض و نگهداری آسان‌تر را فراهم میکنند و معماری N+X میتواند با ایجاد افزونگی، سطح اطمینان سیستم را افزایش دهد. همچنین امکان اتصال چند کابینت بهصورت موازی، ظرفیت کل سیستم را تا 3.2MW افزایش می‌دهد.
سری RM برای پروژههایی طراحی شده است که پایداری برق، کیفیت توان و امکان توسعه آینده اهمیت بالایی دارد. این یو پی اس با فناوری سه‌سطحی و کنترل PFC، ضریب توان ورودی بالاتر از 0.99، THDi کمتر از 3 درصد و راندمان AC تا 96 درصد، برای زیرساخت‌هایی مانند دیتاسنترها، سرورها، تجهیزات شبکه، سیستمهای کنترل و تجهیزات حساس صنعتی گزینه‌ای مناسب محسوب می‌شود.
مزیت رقابتی سری RM در این است که ظرفیت سیستم را می‌توان بدون تغییر کامل ساختار UPS توسعه داد و با اضافه‌کردن ماژولهای توان، ظرفیت و افزونگی موردنیاز پروژه را مدیریت کرد. نمایشگر لمسی رنگی 10 اینچی، قابلیت‌های مانیتورینگ و رابط‌های ارتباطی متنوع نیز مدیریت و پایش وضعیت سیستم را سادهتر میکنند.
این محصول برای چه کاربردهایی مناسب است؟
یو پی اس ماژولار آنلاین سری RM برای مجموعه‌هایی مناسب است که قطع یا اختلال برق میتواند باعث توقف فرآیند، آسیب به تجهیزات یا از دست رفتن اطلاعات شود.
- دیتاسنترها و مراکز داده
- سرورها و زیرساخت‌های IT
- تجهیزات شبکه و مخابرات
- سیستمهای کنترل و اتوماسیون صنعتی
- تجهیزات حساس تولیدی
- مراکز مالی و زیرساخت‌های سازمانی
- تجهیزات پزشکی و آزمایشگاهی حساس
این سری با معماری ماژولار و قابلیت توسعه ظرفیت، برای پروژههایی که بار الکتریکی آن‌ها در آینده افزایش پیدا میکند نیز انتخاب مناسبی است.
مزایای اصلی
مقیاس‌پذیری بالا
ساختار ماژولار سری RM امکان افزایش ظرفیت را متناسب با رشد بار فراهم میکند. ظرفیت سیستم از 100 تا 600kVA در یک کابینت قابل پیکربندی است و چند کابینت نیز میتوانند برای دستیابی به ظرفیت بالاتر بهصورت موازی کار کنند.
افزونگی N+X
استفاده از ماژولهای متعدد امکان ایجاد افزونگی را فراهم میکند. در این ساختار، بخشی از ظرفیت میتواند بهعنوان رزرو در نظر گرفته شود تا قابلیت اطمینان سیستم در پروژه‌های حساس افزایش پیدا کند.
سرویس‌پذیری بهتر
ماژولهای توان Hot-Swappable برای کاهش پیچیدگی تعمیر و نگهداری طراحی شده‌اند. این ویژگی در زیرساخت‌های حساس که توقف طولانی‌مدت قابل قبول نیست، اهمیت ویژه‌ای دارد.
راندمان مناسب
فناوری سه‌سطحی و کنترل PFC به دستیابی به راندمان AC تا 96 درصد کمک میکند. راندمان بالاتر میتواند در کاهش اتلاف انرژی و هزینه‌های عملیاتی سیستم مؤثر باشد.
کیفیت توان بالا
ساختار آنلاین Double Conversion، همراه با کنترل دقیق خروجی، برای تأمین برق پایدار بارهای حساس طراحی شده است. در مشخصات اعلامشده، ضریب توان خروجی 1 و تنظیم ولتاژ خروجی ±1 درصد است.
چگالی توان بالا

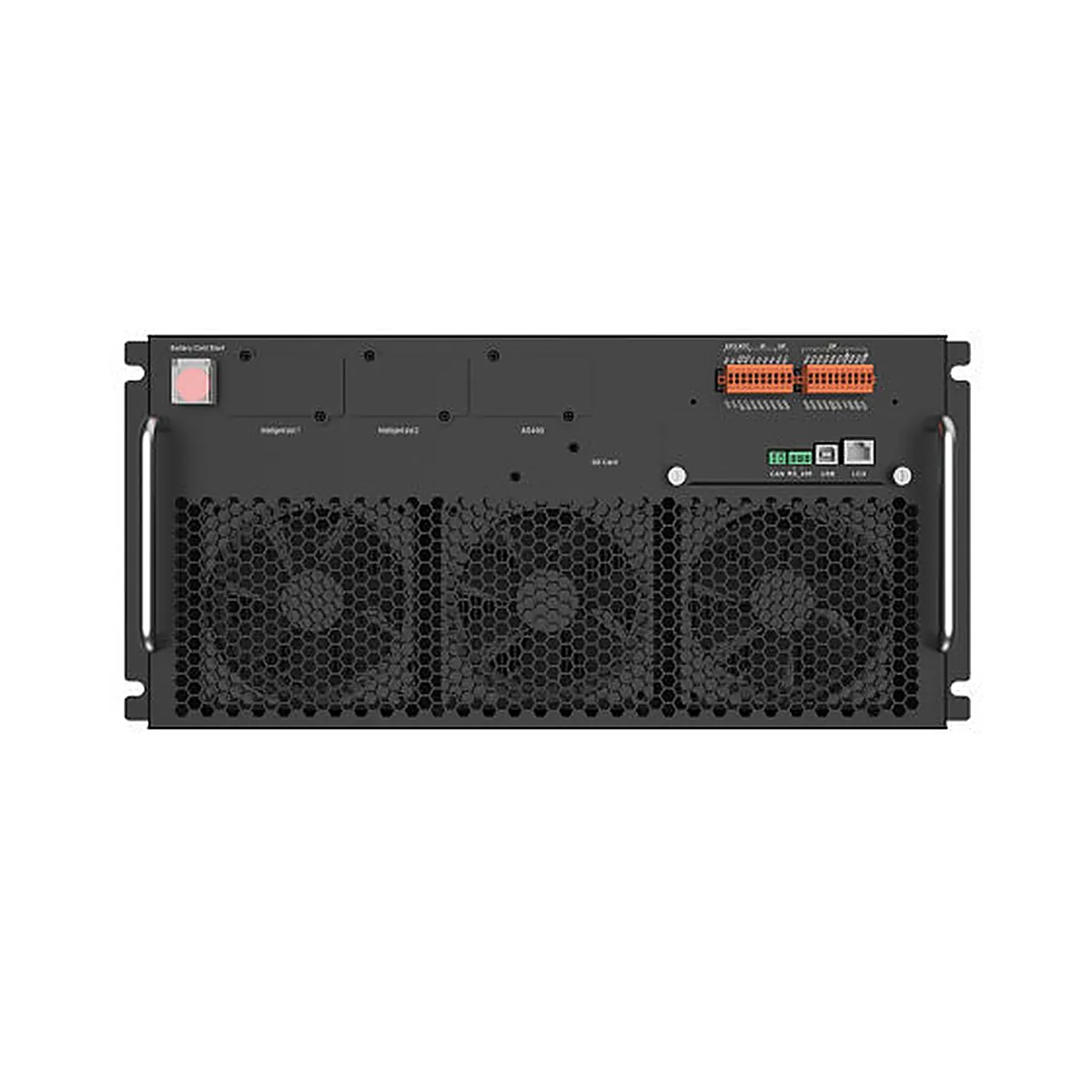

هر ماژول توان 100kVA/100kW در ارتفاع 4U قرار می‌گیرد و طراحی فشرده سیستم به استفاده بهتر از فضای اتاق برق یا دیتاسنتر کمک میکند.
مانیتورینگ هوشمند
نمایشگر لمسی رنگی 10 اینچی، رابط‌های ارتباطی متنوع و قابلیت‌های مانیتورینگ، مشاهده وضعیت UPS، هشدارها و اطلاعات عملکرد را سادهتر میکنند.
مشخصات فنی کلیدی
| مشخصه | مقدار |
| نوع UPS | آنلاین ماژولار |
| سری | RM |
| محدوده ظرفیت | 100 تا 600kVA |
| ظرفیت ماژول توان | 100kVA / 100kW |
| فناوری | Online Double Conversion |
| توپولوژی | سه‌سطحی |
| ولتاژ ورودی | 380/400/415VAC |
| فرکانس ورودی | 50/60Hz |
| محدوده فرکانس ورودی | 40 تا 70Hz |
| ضریب توان ورودی | >0.99 |
| THDi ورودی | <3% |
| ولتاژ خروجی | 380/400/415VAC |
| ضریب توان خروجی | 1 |
| تنظیم ولتاژ خروجی | ±1% |
| THDu خروجی | <1% بار خطی / <5% بار غیرخطی |
| راندمان در حالت AC | >96% |
| راندمان در حالت باتری | >95% |
| تعداد باتری | 30 تا 48 عدد |
| نمایشگر | LCD لمسی رنگی 10 اینچ |
| ارتباطات | RS485، USB، CAN، Dry Contact |
| ظرفیت توسعه موازی | تا 3.2MW |
مقادیر فوق بر اساس مشخصات اعلامشده برای مدل RM600/100D و خانواده RM 100–600kVA تنظیم شده‌اند؛ برخی پارامترها ممکن است با پیکربندی، مدل کابینت یا ماژول انتخابی تغییر کنند.

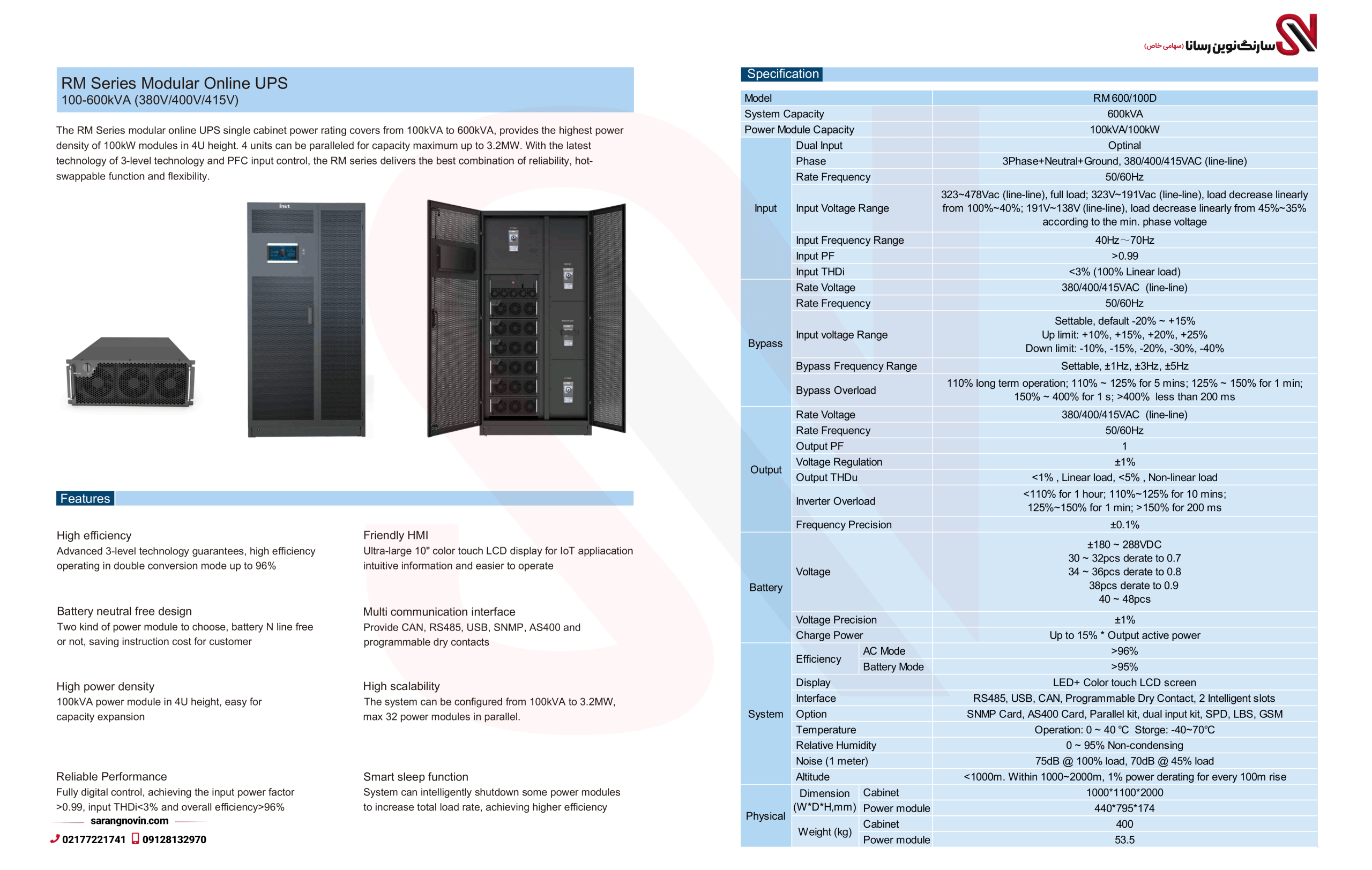

مشخصات فنی کامل
سری RM با ساختار ماژولار، ورودی و خروجی سه‌فاز، ماژولهای 100kVA/100kW، قابلیت افزونگی، باتری 30 تا 48 سلولی، راندمان بالا و مجموعه‌ای از رابط‌های ارتباطی برای پروژه‌های حساس طراحی شده است. مشخصات دقیق هر پیکربندی باید بر اساس مدل نهایی و دیتاشیت پروژه بررسی شود.
داده‌های عمومی
| پارامتر | مشخصات |
| مدل مرجع | RM600/100D |
| ظرفیت سیستم | 600kVA |
| ظرفیت ماژول | 100kVA/100kW |
| نوع سیستم | Modular Online UPS |
| فاز | سه‌فاز + نول + ارت |
| فناوری | Three-Level |
| نوع عملکرد | Double Conversion |
| ورودی دوگانه | اختیاری |
| ماژول Hot-Swap | دارد |
| افزونگی | N+X |
| ظرفیت موازی | تا 3.2MW |
| تعداد کابینت موازی | حداکثر 4 کابینت |
| نمایشگر | LCD لمسی رنگی 10 اینچ |
ورودی اصلی
| پارامتر | مشخصات |
| ولتاژ نامی | 380/400/415VAC |
| فرکانس نامی | 50/60Hz |
| محدوده فرکانس | 40 تا 70Hz |
| محدوده ولتاژ | 323 تا 478VAC در بار کامل |
| ضریب توان ورودی | >0.99 |
| THDi | <3% در بار خطی 100% |
| فاز | 3Phase + N + G |
| ورودی دوگانه | اختیاری |
| کنترل PFC | دارد |
Bypass
| پارامتر | مشخصات |
| ولتاژ نامی | 380/400/415VAC |
| فرکانس نامی | 50/60Hz |
| محدوده ولتاژ | قابل تنظیم |
| تنظیم پیش‌فرض | -20% تا +15% |
| محدوده فرکانس Bypass | ±1Hz، ±3Hz، ±5Hz |
| اضافه‌بار 110% | عملکرد بلندمدت |
| اضافه‌بار 110 تا 125% | 5 دقیقه |
| اضافه‌بار 125 تا 150% | 1 دقیقه |
| اضافه‌بار 150 تا 400% | 1 ثانیه |
| بالاتر از 400% | کمتر از 200ms |
باتری و شارژر
| پارامتر | مشخصات |
| محدوده تعداد باتری | 30 تا 48 عدد |
| ولتاژ DC | ±180 تا ±288VDC |
| نوع باتری | پشتیبانی از باتری لیتیومی و سایر پیکربندی‌های سازگار |
| 30 تا 32 باتری | Derating تا 0.7 |
| 34 تا 36 باتری | Derating تا 0.8 |
| 38 باتری | Derating تا 0.9 |
| 40 تا 48 باتری | پیکربندی کامل |
| توان شارژ | حداکثر 15% توان اکتیو خروجی |
| طراحی Battery Neutral Free | دارد |
| باتری مشترک در سیستم موازی | پشتیبانی می‌شود |
خروجی Inverter
| پارامتر | مشخصات |
| ولتاژ نامی | 380/400/415VAC |
| فرکانس | 50/60Hz |
| ضریب توان خروجی | 1 |
| تنظیم ولتاژ | ±1% |
| THDu بار خطی | <1% |
| THDu بار غیرخطی | <5% |
| اضافه‌بار کمتر از 110% | 1 ساعت |
| اضافه‌بار 110 تا 125% | 10 دقیقه |
| اضافه‌بار 125 تا 150% | 1 دقیقه |
| اضافه‌بار بالاتر از 150% | 200ms |
| دقت فرکانس | ±0.1% |
شرایط محیطی و مکانیکی
| پارامتر | مشخصات |
| دمای کاری | 0 تا 40°C |
| دمای نگهداری | 40- تا 70°C |
| رطوبت نسبی | 0 تا 95% بدون میعان |
| ارتفاع استاندارد | کمتر از 1000m |
| Derating ارتفاعی | 1% به ازای هر 100m از 1000 تا 2000m |
| نویز در بار 100% | 75dB در فاصله 1m |
| نویز در بار 45% | 70dB در فاصله 1m |
| ابعاد کابینت | 1000 × 1100 × 2000mm |
| وزن کابینت | حدود 500kg |
| ابعاد ماژول توان | 440 × 794.5 × 174mm |
| وزن ماژول توان | حدود 50kg |
ارتباطات و مانیتورینگ
| پارامتر | مشخصات |
| نمایشگر | LCD لمسی رنگی 10 اینچ |
| RS485 | دارد |
| USB | دارد |
| CAN | دارد |
| Programmable Dry Contact | دارد |
| Intelligent Slot | 2 عدد |
| SNMP Card | اختیاری |
| AS400 Card | اختیاری |
| GSM | اختیاری |
| Parallel Kit | اختیاری |
| Dual Input Kit | اختیاری |
| ثبت رویدادها | تا 2000 رکورد |
درخواست مشاوره و مشاوره خرید: برای انتخاب ظرفیت مناسب یو پی اس ماژولار سری RM، فقط توان نامی تجهیزات معیار کافی نیست. نوع بار، توان اکتیو، ضریب توان، میزان رشد آینده بار، سطح افزونگی موردنیاز، زمان پشتیبانی باتری و شرایط زیرساخت برق باید هم‌زمان بررسی شوند. برای دریافت مشاوره خرید یو پی اس و انتخاب پیکربندی مناسب سری RM، مشخصات بار و شرایط پروژه را با کارشناسان فنی در میان بگذارید.
راهنمای انتخاب
انتخاب ظرفیت مناسب سری RM باید بر اساس توان واقعی و آینده بار انجام شود. ابتدا مجموع توان مصرف‌کننده‌های حساس مشخص شده و سپس ضریب توان، جریان راه‌اندازی تجهیزات، بارهای غیرخطی و ظرفیت موردنیاز برای توسعه آینده بررسی می‌شود. در پروژه‌های حیاتی، بهتر است ظرفیت UPS تنها بر اساس مصرف فعلی انتخاب نشود و امکان ایجاد افزونگی N+X نیز در نظر گرفته شود.
برای مثال، در پروژه‌ای با رشد تدریجی بار، معماری ماژولار میتواند امکان افزایش ظرفیت را بدون جایگزینی کامل سیستم فراهم کند. در دیتاسنترها و زیرساخت‌های حساس نیز تعداد ماژول‌ها میتواند با توجه به ظرفیت موردنیاز و سطح افزونگی تعیین شود. قابلیت موازیسازی چند کابینت نیز برای پروژههایی که به ظرفیت بالاتر از یک کابینت نیاز دارند، اهمیت دارد.
در نهایت، انتخاب بین ظرفیت‌های مختلف باید با توجه به بار واقعی، ظرفیت توسعه، نوع باتری، زمان Backup و الزامات پروژه انجام شود؛ بنابراین بررسی فنی پیش از خرید اهمیت زیادی دارد.
سناریوهای کاربرد
دیتاسنتر در حال توسعه
برای دیتاسنتری که ظرفیت تجهیزات آن به‌تدریج افزایش پیدا میکند، معماری ماژولار RM امکان توسعه مرحله‌ای ظرفیت را فراهم میکند. این ویژگی از تحمیل هزینه تغییر کامل سیستم در زمان افزایش بار جلوگیری میکند.
زیرساخت IT حیاتی
سرورها و تجهیزات شبکه به برق پایدار و باکیفیت نیاز دارند. ساختار آنلاین Double Conversion و کنترل دقیق خروجی سری RM برای حفاظت از این بارهای حساس طراحی شده است.
صنعت و اتوماسیون
در خطوط تولید و سیستمهای کنترل صنعتی، توقف ناگهانی برق میتواند موجب اختلال فرآیند و خسارت عملیاتی شود. استفاده از یک UPS ماژولار با افزونگی مناسب میتواند سطح پایداری زیرساخت برق را افزایش دهد.
پروژه‌های با رشد بار
در پروژههایی که ظرفیت مصرف در آینده افزایش خواهد یافت، قابلیت اضافه‌کردن ماژولهای توان یک مزیت مهم محسوب می‌شود. در سری RM همچنین امکان موازیسازی چند کابینت برای دستیابی به ظرفیت‌های بالاتر وجود دارد.
تفاوت با UPS معمولی
| معیار | RM ماژولار | UPS سنتی |
| معماری | ماژولار | یکپارچه |
| توسعه ظرفیت | انعطاف‌پذیر | معمولاً محدودتر |
| افزونگی | N+X | وابسته به طراحی سیستم |
| تعویض ماژول | Hot-Swap | وابسته به مدل |
| مقیاس‌پذیری | بالا | محدودتر |
| سرویس‌پذیری | آسان‌تر | معمولاً پیچیده‌تر |
| چگالی توان | بالا | وابسته به طراحی |
سری RM با ترکیب معماری ماژولار، Hot-Swap، افزونگی و امکان توسعه ظرفیت، برای پروژههایی که رشد بار و تداوم سرویس اهمیت دارد، مزیت قابل‌توجهی نسبت به ساختارهای UPS غیرماژولار ایجاد میکند.
سوالات متداول
- یو پی اس ماژولار آنلاین سری RM برای چه پروژههایی مناسب است؟
یو پی اس ماژولار آنلاین سری RM برای دیتاسنترها، سرورها، شبکه، مخابرات، سیستمهای کنترل و تجهیزات حساس صنعتی مناسب است؛ بهخصوص زمانی که تداوم برق و امکان توسعه ظرفیت اهمیت داشته باشد. - ظرفیت یو پی اس سری RM چگونه افزایش پیدا میکند؟
در معماری سری RM، ظرفیت سیستم با استفاده از ماژولهای توان توسعه پیدا میکند. هر ماژول توان 100kVA/100kW است و چند کابینت نیز میتوانند برای دستیابی به ظرفیت بالاتر بهصورت موازی کار کنند. - آیا ماژولهای توان RM قابلیت Hot-Swap دارند؟
بله. سری RM با ماژولهای توان Hot-Swappable طراحی شده است تا فرآیند سرویس و نگهداری سادهتر شود و انعطافپذیری سیستم افزایش پیدا کند. - حداکثر ظرفیت قابل دستیابی با سری RM چقدر است؟
ظرفیت یک کابینت سری RM در محدوده 100 تا 600kVA قرار دارد و با موازیسازی چند کابینت، ظرفیت سیستم میتواند تا 3.2MW افزایش پیدا کند. - ضریب توان خروجی یو پی اس RM چقدر است؟
در مشخصات منتشرشده برای RM600/100D، ضریب توان خروجی برابر 1 اعلام شده است. انتخاب مدل و پیکربندی نهایی باید بر اساس دیتاشیت مربوط به پروژه بررسی شود. - چه تعداد باتری برای یو پی اس سری RM قابل استفاده است؟
سری RM از پیکربندی 30 تا 48 باتری پشتیبانی میکند و محدوده ولتاژ DC اعلامشده ±180 تا ±288VDC است. تعداد دقیق باتری و ظرفیت آن باید بر اساس زمان Backup و طراحی پروژه تعیین شود. - آیا یو پی اس RM از باتری لیتیومی پشتیبانی میکند؟
بله، مشخصات رسمی سری RM پشتیبانی از باتری لیتیومی را اعلام کرده است. با این حال، انتخاب باتری باید با توجه به سازگاری فنی، BMS و الزامات پروژه انجام شود. - آیا سری RM برای بارهای غیرخطی مناسب است؟
این سری برای کاربردهای حساس طراحی شده و در مشخصات خروجی، THDu کمتر از 5 درصد برای بار غیرخطی اعلام شده است. برای بارهای خاص و سنگین غیرخطی، بررسی مشخصات بار پیش از انتخاب UPS ضروری است. - چه رابطهایی برای مانیتورینگ یو پی اس RM وجود دارد؟
سری RM از RS485، USB، CAN و Dry Contact قابل برنامهریزی پشتیبانی میکند و امکان استفاده از SNMP و AS400 نیز بهعنوان گزینههای ارتباطی وجود دارد. - مهمترین مزیت سری RM برای دیتاسنتر چیست؟
مهمترین مزیت یو پی اس ماژولار آنلاین سری RM برای دیتاسنتر، ترکیب چگالی توان بالا، قابلیت توسعه، افزونگی، Hot-Swap و امکان موازیسازی است. این ویژگیها به طراحی زیرساختی انعطافپذیرتر و قابل توسعه کمک میکنند.
