طراحی سیستم برق اضطراری کارخانه داروسازی ؛ استانداردها و تجهیزات موردنیاز

تولید دارو به فرآیندهایی وابسته است که باید بدون کوچک‌ترین اختلال ادامه پیدا کنند. از عملکرد تجهیزات آزمایشگاهی و خطوط تولید گرفته تا حفظ شرایط اتاق‌های تمیز (Clean Room)، همه این بخش‌ها به منبع تغذیه‌ای پایدار نیاز دارند. به همین دلیل، طراحی برق اضطراری کارخانه داروسازی تنها یک زیرساخت فنی نیست، بلکه بخشی از سیستم تضمین کیفیت و تداوم تولید محسوب می‌شود.

در این مقاله، اصول طراحی سیستم برق اضطراری، انتخاب UPS داروسازی، UPS صنعتی، ژنراتور داروسازی و الزامات برق اضطراری GMP را بررسی می‌کنیم تا با مهم‌ترین تجهیزات و استانداردهای این حوزه آشنا شوید.

طراحی سیستم برق اضطراری کارخانه داروسازی از کجا آغاز می‌شود؟

یکی از رایج‌ ترین اشتباهات در بسیاری از پروژه‌های صنعتی، خرید تجهیزات قبل از طراحی سیستم است. در حالی‌که در کارخانه‌های داروسازی، ترتیب صحیح کاملاً برعکس است؛ ابتدا باید فرآیندهای تولید، تجهیزات حیاتی، الزامات استانداردها و میزان ریسک هر بخش مشخص شود، سپس تجهیزات مناسب انتخاب شوند.

در یک طراحی اصولی، هدف تنها تأمین برق نیست؛ بلکه حفظ کیفیت محصول، جلوگیری از توقف تولید و تضمین ایمنی تجهیزات و کارکنان اهمیت دارد.

به همین دلیل، اولین گام در طراحی برق اضطراری کارخانه داروسازی ، شناسایی بارهای حیاتی (Critical Loads) است.

شناسایی تجهیزات حیاتی کارخانه داروسازی

تمام تجهیزات کارخانه نیاز به برق بدون وقفه ندارند. در بسیاری از بخش‌ها، چند ثانیه قطع برق مشکلی ایجاد نمی‌کند؛ اما برخی تجهیزات حتی یک ثانیه خاموشی را نیز تحمل نمی‌کنند.

نمونه‌ای از تجهیزات حیاتی عبارت‌اند از:

در بسیاری از پروژه‌ها، این تجهیزات توسط UPS صنعتی محافظت می‌شوند و در زمان قطعی طولانی، دیزل ژنراتور وظیفه تأمین انرژی را بر عهده می‌گیرد.

برای آشنایی بیشتر با انتخاب تجهیزات صنعتی، مقاله خرید یو پی اس صنعتی را نیز مطالعه کنید.

چرا کارخانه‌های داروسازی به UPS و ژنراتور به‌صورت هم‌زمان نیاز دارند؟

یکی از پرسش‌ های متداول مدیران پروژه این است که آیا نصب UPS به‌تنهایی کافی است؟

پاسخ منفی است.

UPS و ژنراتور هر کدام وظیفه متفاوتی دارند و جایگزین یکدیگر نیستند.

وظیفه UPS

UPS برق را بدون حتی یک میلی‌ثانیه وقفه تأمین می‌کند و اجازه نمی‌دهد تجهیزات حساس خاموش شوند.

این موضوع برای تجهیزاتی مانند:

• PLC
• HMI
• سرورها
• تجهیزات آزمایشگاهی
• تجهیزات اندازه‌گیری
• سیستم‌های مانیتورینگ

ضروری است.

وظیفه ژنراتور

ژنراتور برای تأمین برق در زمان قطعی‌های طولانی استفاده می‌شود.

معمولاً بین ۱۰ تا ۳۰ ثانیه زمان نیاز است تا ژنراتور روشن شده و وارد مدار شود. در این مدت، UPS برق مصرف‌کننده‌های حساس را تأمین می‌کند.

به همین دلیل، در اکثر کارخانه‌های داروسازی، UPS و دیزل ژنراتور به‌صورت ترکیبی طراحی می‌شوند.

برای آشنایی با انتخاب موتورهای قابل اعتماد، مقاله دیزل ژنراتور کامینز را مطالعه کنید.

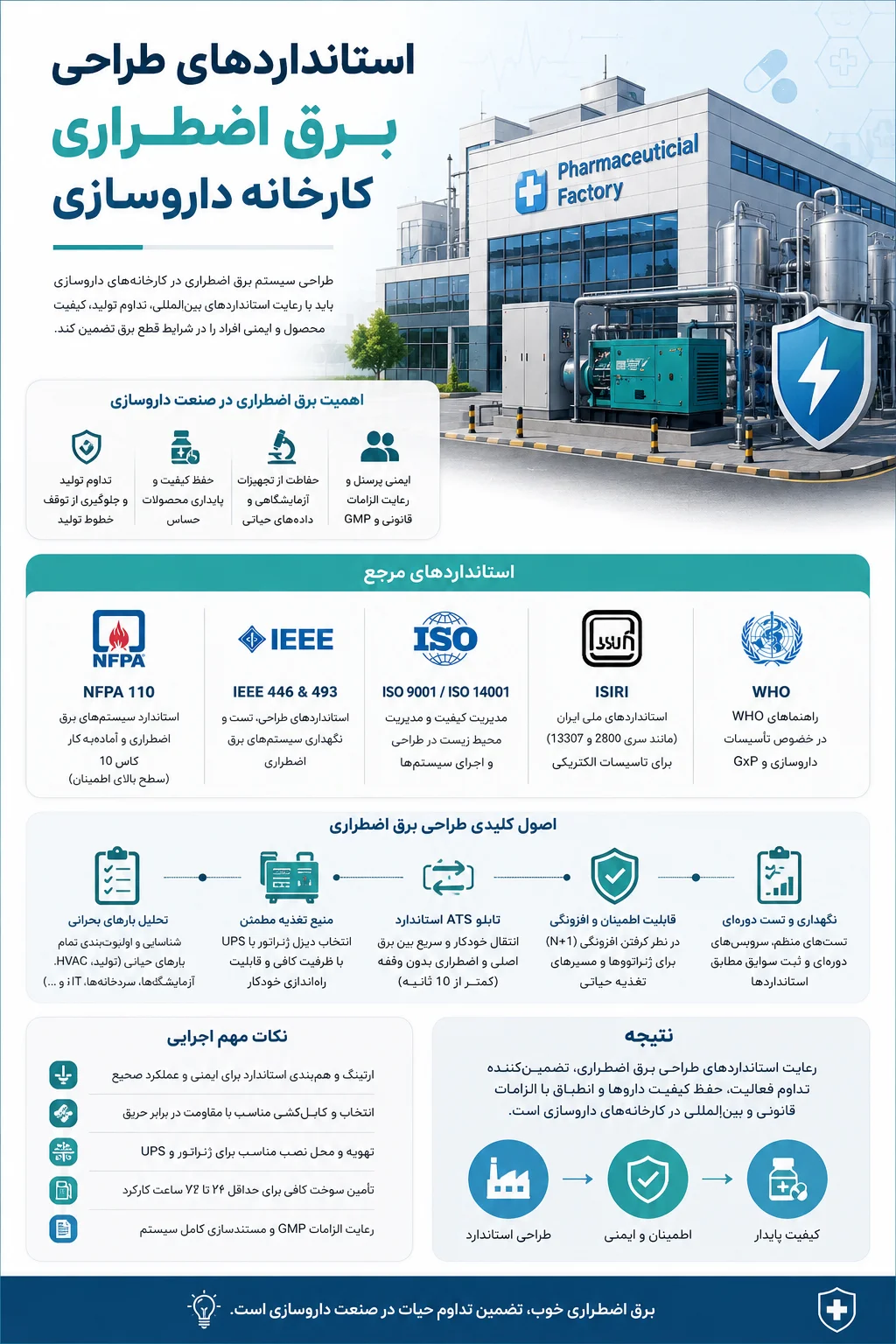

استانداردهای طراحی برق اضطراری کارخانه داروسازی

یکی از مهم‌ترین تفاوت‌های صنایع دارویی با سایر صنایع، الزام به رعایت استانداردهای سخت‌گیرانه بین‌المللی است. کوچک‌ترین اختلال در تأمین برق می‌تواند باعث عدم انطباق با الزامات کیفیت و حتی توقف تولید شود.

در طراحی سیستم برق اضطراری GMP باید الزامات استانداردهای زیر بررسی شوند:

• GMP
• GAMP 5
• WHO GMP
• FDA 21 CFR Part 11 (برای سیستم‌های داده)
• IEC 60364
• IEC 62040 (UPS)
• ISO 14644 (اتاق تمیز)
• NFPA 110 (ژنراتور اضطراری)
• ISO 9001
• ISO 13485 (در برخی خطوط تولید تجهیزات پزشکی)

رعایت این استانداردها علاوه بر افزایش ایمنی، فرآیند اخذ مجوزها و بازرسی‌ های کیفی را نیز ساده‌تر می‌کند.

نقش GMP در طراحی برق اضطراری

استاندارد GMP تنها به کیفیت دارو محدود نمی‌شود؛ بلکه تمام زیرساخت‌هایی را که بر کیفیت محصول اثر می‌گذارند نیز در بر می‌گیرد.

در نتیجه، سیستم برق اضطراری باید بتواند شرایط زیر را حفظ کند:

• دمای پایدار
• رطوبت کنترل‌ شده
• فشار مثبت اتاق تمیز
• عملکرد تجهیزات پایش محیطی
• ثبت اطلاعات فرآیند
• سیستم‌ های هشدار و مانیتورینگ

به همین دلیل، انتخاب تجهیزات برق اضطراری باید بخشی از فرآیند اعتبارسنجی (Validation) کارخانه باشد، نه صرفاً یک خرید تجهیزات.

تحلیل ریسک؛ مهم‌ترین مرحله قبل از انتخاب تجهیزات

یکی از اصولی که در پروژه‌ های حرفه‌ای توسط تیم‌های متخصصی مانند سارنگ نوین رسانا مورد توجه قرار می‌گیرد، انجام تحلیل ریسک پیش از انتخاب تجهیزات است.

در این مرحله، برای هر مصرف‌کننده این موارد بررسی می‌شود:

• میزان حساسیت به قطع برق
• مدت زمان قابل تحمل خاموشی
• توان مصرفی
• جریان راه‌اندازی
• ضریب توان
• احتمال خرابی
• هزینه توقف تولید
• اثر بر کیفیت محصول

نتیجه این تحلیل مشخص می‌کند که هر تجهیز به UPS، ژنراتور یا هر دو نیاز دارد.

چه بارهایی باید حتماً تحت پوشش UPS قرار بگیرند؟

به‌ طور معمول، این تجهیزات نباید حتی برای چند میلی‌ثانیه بدون برق بمانند:

• سیستم‌ های PLC
• کنترلرهای خطوط تولید
• اتاق سرور
• تجهیزات شبکه
• SCADA
• تجهیزات آزمایشگاهی حساس
• سیستم مانیتورینگ محیطی
• رک‌های مخابراتی
• سیستم‌های ذخیره‌سازی اطلاعات

در بسیاری از پروژه‌ها، از معماری Redundant برای این تجهیزات استفاده می‌شود تا حتی در صورت خرابی یک UPS نیز برق قطع نشود.

پیشنهاد می‌شود مقاله یو پی اس آنلاین دیتاسنتر را نیز مطالعه کنید، زیرا بسیاری از اصول افزونگی (Redundancy) و طراحی بدون وقفه در مراکز داده، در کارخانه‌های داروسازی نیز کاربرد دارد.

نکته مهم: انتخاب سیستم برق اضطراری برای کارخانه داروسازی، تنها به ظرفیت UPS یا توان ژنراتور محدود نمی‌شود. تحلیل بار، رعایت استانداردهای GMP، انتخاب معماری مناسب و طراحی صحیح، نقش تعیین‌کننده‌ای در پایداری تولید دارند. با مشاوره خرید از کارشناسان سارنگ نوین رسانا ، با بررسی نیازهای هر پروژه، راهکارهایی متناسب با الزامات صنعت داروسازی ارائه می‌کنند.

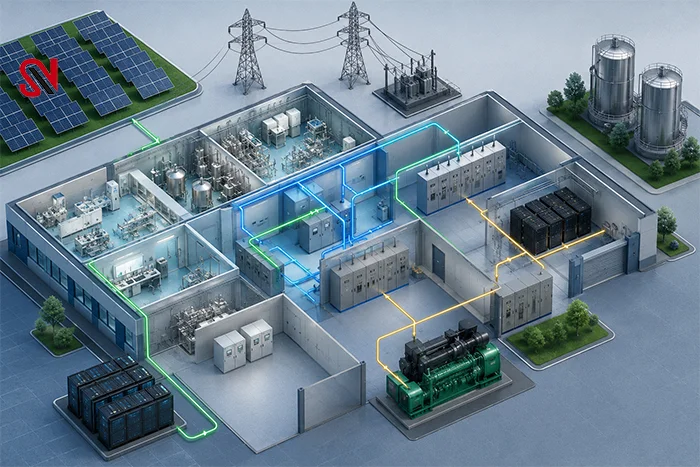

معماری سیستم برق اضطراری کارخانه داروسازی

پس از شناسایی بارهای حیاتی و انجام تحلیل ریسک، نوبت به انتخاب معماری سیستم برق اضطراری می‌رسد. نوع معماری، تأثیر مستقیمی بر قابلیت اطمینان، هزینه نگهداری، توسعه‌پذیری و میزان دسترس‌پذیری تجهیزات دارد.

در کارخانه‌های داروسازی، طراحی باید به گونه‌ای انجام شود که حتی در صورت خرابی یک تجهیز، فرآیند تولید و کنترل کیفیت متوقف نشود. به همین دلیل، در بسیاری از پروژه‌های جدید از معماری‌های افزونه (Redundant) استفاده می‌شود.

انواع معماری سیستم برق اضطراری کارخانه داروسازی

به‌طور کلی، سه معماری اصلی برای تأمین برق اضطراری در صنایع دارویی مورد استفاده قرار می‌گیرد.

۱. معماری متمرکز (Centralized UPS)

در این روش، یک یا چند UPS با ظرفیت بالا در اتاق برق نصب می‌شوند و برق تمامی مصرف‌کننده‌های حیاتی را تأمین می‌کنند.

مزایا

• مدیریت ساده‌ تر
• نگهداری متمرکز
• امکان مانیتورینگ آسان
• مناسب برای کارخانه‌ های بزرگ
• توسعه ظرفیت در آینده

معایب

• طول کابل‌ کشی بیشتر
• حساسیت بالاتر نسبت به خرابی مسیر توزیع
• نیاز به طراحی دقیق تابلوهای برق

این معماری معمولاً در کارخانه‌هایی که چندین خط تولید دارند، انتخاب مناسبی محسوب می‌شود.

۲. معماری توزیع‌شده (Distributed UPS)

در این روش، برای هر بخش یا هر فرآیند، یک UPS مستقل در نظر گرفته می‌شود.

به عنوان مثال:

• UPS آزمایشگاه
• UPS اتاق سرور
• UPS خطوط تولید
• UPS اتاق کنترل
• UPS سیستم‌های امنیتی

مزایا

• کاهش ریسک خرابی گسترده
• افزایش انعطاف‌پذیری
• تعمیرات آسان‌تر
• امکان توسعه هر بخش به‌صورت مستقل

معایب

• افزایش تعداد تجهیزات
• نیاز به نگهداری بیشتر
• هزینه اولیه بالاتر

این معماری برای کارخانه‌هایی که خطوط تولید مستقل دارند، گزینه مناسبی است.

۳. معماری ترکیبی (Hybrid)

امروزه بسیاری از کارخانه‌های داروسازی از ترکیب دو روش استفاده می‌کنند.

برای مثال:

• یک UPS مرکزی برای تجهیزات اصلی
• UPSهای کوچک‌تر برای آزمایشگاه‌ها
• UPS مستقل برای اتاق سرور
• UPS مجزا برای تجهیزات اتوماسیون

این روش باعث افزایش قابلیت اطمینان و کاهش ریسک توقف تولید می‌شود.

انتخاب UPS مناسب برای کارخانه داروسازی

انتخاب UPS داروسازی تنها بر اساس ظرفیت (kVA) انجام نمی‌شود. ویژگی‌های فنی، کیفیت توان خروجی، زمان سوئیچینگ، قابلیت افزونگی و امکان ارتباط با سیستم مانیتورینگ نیز اهمیت بالایی دارند.

در صنایع دارویی، معمولاً از UPS صنعتی با فناوری آنلاین (Double Conversion) استفاده می‌شود؛ زیرا این نوع UPS برق خروجی را به‌صورت کاملاً پایدار و بدون وقفه تأمین می‌کند.

چرا UPS آنلاین بهترین گزینه برای صنایع دارویی است؟

در خطوط تولید دارو، نوسانات ولتاژ، افت ولتاژ یا حتی قطعی‌های چند میلی‌ثانیه‌ای می‌توانند باعث بروز خطا در تجهیزات حساس شوند.

UPS آنلاین این مشکلات را برطرف می‌کند زیرا:

• خروجی همیشه از اینورتر تأمین می‌شود.
• هیچ زمان انتقالی (Transfer Time) وجود ندارد.
• نوسانات شبکه حذف می‌شوند.
• نویزهای الکتریکی کاهش می‌یابند.
• فرکانس خروجی پایدار باقی می‌ماند.

این ویژگی‌ ها باعث می‌شود تجهیزات حساسی مانند دستگاه‌های تولید دارو، سیستم‌های کنترل و تجهیزات آزمایشگاهی بدون اختلال به کار خود ادامه دهند.

برای آشنایی بیشتر با عملکرد این فناوری، مطالعه مقاله یو پی اس آنلاین دیتاسنتر می‌تواند دید مناسبی درباره مزایای UPS آنلاین در محیط‌های حساس ارائه دهد.

چه ظرفیتی برای UPS کارخانه داروسازی مناسب است؟

پاسخ این سؤال برای هر پروژه متفاوت است و به عوامل مختلفی بستگی دارد.

از جمله:

• تعداد خطوط تولید
• توان تجهیزات
• ضریب توان مصرف‌کننده‌ ها
• جریان راه‌ اندازی موتور‌ها
• مدت زمان بکاپ موردنیاز
• امکان توسعه کارخانه در آینده
• سیاست‌ های مدیریت ریسک

به همین دلیل، انتخاب ظرفیت UPS بدون انجام محاسبات دقیق، می‌تواند منجر به افزایش هزینه یا کاهش قابلیت اطمینان سیستم شود.

مراحل محاسبه ظرفیت UPS

یک طراحی اصولی معمولاً شامل مراحل زیر است:

1. تهیه فهرست تمامی تجهیزات حیاتی
2. محاسبه توان واقعی هر تجهیز
3. تعیین ضریب هم‌زمانی
4. بررسی جریان راه‌اندازی مصرف‌کننده‌ها
5. اعمال ضریب توسعه آینده
6. انتخاب ظرفیت مناسب UPS
7. طراحی بانک باتری

در پروژه‌ های حرفه‌ای، این محاسبات توسط نرم‌افزارهای تخصصی انجام می‌شود تا ظرفیت انتخاب‌شده پاسخگوی نیاز فعلی و توسعه‌های آینده باشد.

انتخاب باتری مناسب برای UPS داروسازی

باتری، قلب سیستم UPS محسوب می‌شود. حتی بهترین UPS نیز بدون باتری مناسب، قادر به تأمین برق اضطراری نخواهد بود.

در کارخانه‌های داروسازی معمولاً از یکی از فناوری‌های زیر استفاده می‌شود:

چگونه زمان بکاپ باتری تعیین می‌شود؟

مدت زمان پشتیبانی باتری به عوامل مختلفی بستگی دارد:

• توان مصرفی تجهیزات
• ظرفیت باتری
• راندمان UPS
• دمای محیط
• تعداد باتری‌ ها
• نوع فناوری باتری

در برخی کارخانه‌ها، تنها ۱۰ تا ۱۵ دقیقه زمان بکاپ کافی است؛ زیرا ژنراتور در مدت کوتاهی وارد مدار می‌شود. اما در برخی فرآیندهای حساس، به زمان پشتیبانی بیشتری نیاز است.

برای آشنایی با عوامل مؤثر بر عملکرد و نگهداری باتری، مطالعه مقاله باتری یو پی اس چیست و همچنین علت خرابی باتری یو پی اس توصیه می‌شود.

اهمیت افزونگی (Redundancy) در کارخانه‌های داروسازی

در صنایع دارویی، توقف تولید می‌تواند خسارت‌های مالی و عملیاتی قابل‌توجهی به همراه داشته باشد. به همین دلیل، بسیاری از کارخانه‌ها از معماری‌های افزونه استفاده می‌کنند.

رایج‌ترین روش‌ها عبارت‌اند از:

• N+1
• N+X
• 2N
• Parallel Redundant

برای مثال، در معماری N+1 اگر سه UPS برای تأمین بار کافی باشد، یک UPS اضافی نیز در نظر گرفته می‌شود تا در صورت خرابی یکی از واحدها، سیستم بدون وقفه به کار خود ادامه دهد.

نقش ATS و STS در برق اضطراری کارخانه داروسازی

دو تجهیز مهم که گاهی با یکدیگر اشتباه گرفته می‌شوند، کلید انتقال خودکار (ATS) و کلید انتقال استاتیک (STS) هستند.

ATS (Automatic Transfer Switch)

وظیفه ATS انتقال بار بین برق شهر و ژنراتور است. این فرآیند معمولاً چند ثانیه زمان می‌برد و برای بارهایی مناسب است که وقفه کوتاه در تغذیه آن‌ها قابل قبول باشد.

STS (Static Transfer Switch)

STS با استفاده از تجهیزات الکترونیکی، انتقال بار را در چند میلی‌ثانیه انجام می‌دهد و برای تجهیزات بسیار حساس مانند سرورها، سیستم‌های کنترل و تجهیزات آزمایشگاهی استفاده می‌شود.

ترکیب صحیح UPS، ATS و STS باعث ایجاد یک زیرساخت برق اضطراری پایدار و قابل اطمینان می‌شود.

نکته مهم: هر کارخانه داروسازی شرایط عملیاتی، تجهیزات و الزامات خاص خود را دارد؛ بنابراین نسخه واحدی برای طراحی سیستم برق اضطراری وجود ندارد. سارنگ نوین رسانا با ارائه مشاوره خرید تخصصی، بررسی دقیق بارهای حیاتی، شرایط بهره‌برداری و استانداردهای صنعت دارو، راهکارهایی متناسب با نیاز هر مجموعه ارائه می‌دهد تا سیستم برق اضطراری علاوه بر پایداری، از نظر هزینه، قابلیت اطمینان و توسعه‌پذیری نیز بهینه باشد.

انتخاب ژنراتور مناسب برای کارخانه داروسازی

هیچ سیستم برق اضطراری در یک کارخانه داروسازی تنها با UPS کامل نمی‌شود. UPS وظیفه دارد در لحظه قطع برق، بدون کوچک‌ترین وقفه انرژی تجهیزات حساس را تأمین کند؛ اما ظرفیت باتری محدود است و برای تأمین برق در خاموشی‌های طولانی، وجود یک ژنراتور داروسازی ضروری است.

ژنراتور باید به گونه‌ای انتخاب شود که علاوه بر تأمین توان موردنیاز، در شرایط بار کامل نیز عملکردی پایدار، قابل اطمینان و مطابق با الزامات صنعت دارو داشته باشد.

معیارهای انتخاب ژنراتور برای صنایع دارویی

در انتخاب ژنراتور، تنها توجه به توان خروجی کافی نیست. عوامل متعددی بر عملکرد و قابلیت اطمینان سیستم تأثیر می‌گذارند.

مهم‌ترین این عوامل عبارت‌ اند از:

• توان نامی (Prime Power و Standby Power)
• نوع موتور دیزل
• کیفیت آلترناتور
• راندمان سوخت
• مدت زمان عملکرد مداوم
• میزان آلایندگی
• سطح صدا
• قابلیت سنکرون شدن
• سیستم کنترل هوشمند
• امکان اتصال به سیستم مدیریت ساختمان (BMS)

در پروژه‌ های بزرگ داروسازی، معمولاً از ژنراتورهایی استفاده می‌شود که امکان کارکرد مداوم در شرایط بار متغیر را داشته باشند و بتوانند بدون افت ولتاژ یا فرکانس، انرژی موردنیاز تجهیزات را تأمین کنند.

محاسبه ظرفیت ژنراتور

یکی از اشتباهات رایج، انتخاب ژنراتور بر اساس مجموع توان تجهیزات است. در عمل، عوامل دیگری نیز باید در محاسبات لحاظ شوند.

از جمله:

• بارهای لحظه راه‌ اندازی موتور
• جریان هجومی (Inrush Current)
• ضریب هم‌ زمانی
• ضریب توان
• توسعه آینده کارخانه
• راندمان تجهیزات

به همین دلیل، ظرفیت ژنراتور معمولاً بین ۱۵ تا ۳۰ درصد بیشتر از بار واقعی در نظر گرفته می‌شود تا در شرایط اضطراری نیز عملکرد پایداری داشته باشد.

آیا تمام تجهیزات باید توسط ژنراتور تغذیه شوند؟

خیر.

در یک طراحی حرفه‌ای، بارها بر اساس اولویت دسته‌بندی می‌شوند.

این دسته‌ بندی باعث می‌شود ظرفیت ژنراتور بهینه انتخاب شود و از افزایش هزینه‌های سرمایه‌گذاری جلوگیری گردد.

طراحی برق اضطراری آزمایشگاه‌ های داروسازی

آزمایشگاه یکی از حساس‌ ترین بخش‌ های کارخانه داروسازی است. بسیاری از تجهیزات آزمایشگاهی در صورت قطع برق، علاوه بر توقف فرآیند، ممکن است داده‌های ارزشمند یا نمونه‌های تحقیقاتی را از دست بدهند.

به همین دلیل، طراحی برق اضطراری آزمایشگاه باید با دقت بیشتری انجام شود.

تجهیزات حیاتی آزمایشگاه

تجهیزاتی که معمولاً باید تحت پوشش UPS قرار گیرند عبارت‌اند از:

• HPLC
• GC
• GC-MS
• LC-MS
• UV-Vis Spectrophotometer
• FTIR
• انکوباتورها
• سانتریفیوژهای حساس
• یخچال‌ها و فریزرهای نگهداری نمونه
• سیستم‌ های ثبت داده (Data Logger)

در بسیاری از این تجهیزات، خاموش شدن ناگهانی می‌تواند باعث از بین رفتن نتایج چندین ساعت یا حتی چندین روز آزمایش شود.

برق اضطراری اتاق‌ های تمیز (Clean Room)

یکی از حساس‌ ترین قسمت‌های کارخانه داروسازی، اتاق تمیز است. کیفیت هوای این فضاها باید به‌صورت مداوم در محدوده مشخصی حفظ شود و کوچک‌ترین اختلال در سیستم تهویه می‌تواند منجر به آلودگی محصول و توقف تولید شود.

به همین دلیل، سیستم برق اضطراری باید بتواند تجهیزات زیر را بدون وقفه تغذیه کند:

• هواسازهای تخصصی (AHU)
• فن‌ های فشار مثبت
• فیلترهای HEPA
• تجهیزات مانیتورینگ ذرات
• سنسورهای دما و رطوبت
• سیستم‌های کنترل فشار

در بسیاری از کارخانه‌های داروسازی، این تجهیزات به UPS متصل می‌شوند تا در فاصله زمانی روشن شدن ژنراتور، شرایط محیطی بدون تغییر باقی بماند.

اهمیت سیستم HVAC در پایداری تولید دارو

یکی از موضوعاتی که کمتر در مقالات فارسی به آن پرداخته شده، ارتباط مستقیم سیستم برق اضطراری با HVAC است.

در کارخانه‌های داروسازی، سیستم تهویه تنها برای آسایش کارکنان نیست؛ بلکه بخشی از فرآیند تولید محسوب می‌شود.

قطع برق سیستم HVAC می‌تواند باعث:

• افزایش دمای محیط
• تغییر رطوبت
• کاهش فشار مثبت
• ورود آلودگی به محیط تولید
• توقف فرآیندهای حساس
• مردود شدن بچ تولید (Batch Rejection)

به همین دلیل، در بسیاری از پروژه‌ ها بخشی از تجهیزات HVAC نیز در لیست بارهای اضطراری قرار می‌گیرند.

نقش اتاق سرور در کارخانه داروسازی

امروزه تقریباً تمام خطوط تولید دارو به سیستم‌های نرم‌افزاری وابسته هستند.

مواردی مانند:

• ERP
• MES
• SCADA
• سیستم‌ های ثبت داده
• سیستم‌ های مانیتورینگ
• تجهیزات شبکه

همگی برای ادامه فعالیت به برق پایدار نیاز دارند.

به همین دلیل، اتاق سرور یکی از مهم‌ترین مصرف‌ کننده‌ های UPS محسوب می‌شود.

در طراحی حرفه‌ای، معمولاً موارد زیر برای اتاق سرور در نظر گرفته می‌شود:

• UPS آنلاین
• معماری N+1
• باتری با زمان پشتیبانی کافی
• سیستم مانیتورینگ هوشمند
• ژنراتور پشتیبان
• سیستم خنک‌کننده مستقل

بسیاری از این اصول در مقاله UPS اتاق کنترل پالایشگاه نیز بررسی شده‌اند و می‌توانند برای طراحی مراکز کنترل کارخانه‌های داروسازی مفید باشند.

مانیتورینگ هوشمند؛ حلقه گمشده بسیاری از پروژه‌ ها

یکی از تفاوت‌ های پروژه‌ های حرفه‌ای با پروژه‌های معمولی، استفاده از سیستم‌های مانیتورینگ لحظه‌ای است.

در یک کارخانه داروسازی، پایش مداوم پارامترهای الکتریکی باعث می‌شود بسیاری از مشکلات پیش از تبدیل شدن به خرابی شناسایی شوند.

پارامترهایی که معمولاً مانیتور می‌شوند عبارت‌اند از:

• ولتاژ ورودی و خروجی
• فرکانس
• جریان هر فاز
• ضریب توان
• وضعیت باتری‌ ها
• دمای باتری
• زمان باقی‌ مانده بکاپ
• وضعیت ژنراتور
• میزان بار UPS
• هشدارهای سیستم

اتصال این اطلاعات به سیستم مدیریت ساختمان (BMS) یا نرم‌افزارهای مانیتورینگ صنعتی، امکان تصمیم‌گیری سریع و کاهش ریسک توقف تولید را فراهم می‌کند.

نکته مهم: طراحی سیستم برق اضطراری برای کارخانه‌های داروسازی، فراتر از انتخاب چند تجهیز است. موفقیت این پروژه به شناخت فرآیند تولید، الزامات استانداردهای GMP، تحلیل دقیق بارهای حیاتی و انتخاب تجهیزات هماهنگ بستگی دارد. تیم سارنگ نوین رسانا با تجربه در حوزه راهکارهای برق اضطراری صنعتی، می‌تواند در طراحی و اجرای سیستم‌هایی متناسب با نیاز صنایع دارویی، از مرحله مشاوره خرید تا بهره‌برداری، همراه شما باشد.

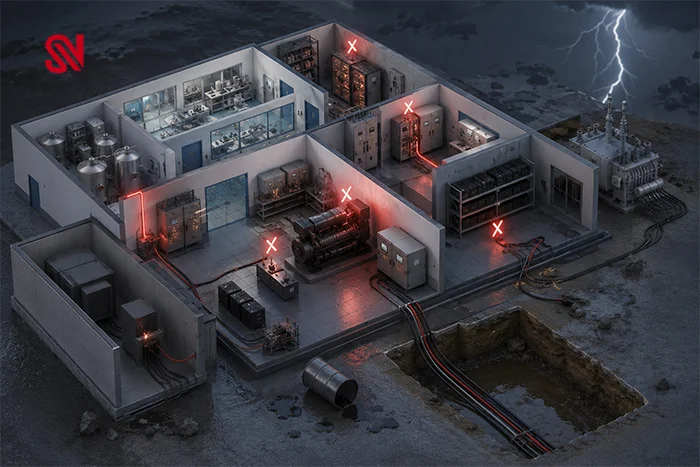

6 اشتباه رایج در طراحی سیستم برق اضطراری کارخانه داروسازی

بسیاری از مشکلاتی که پس از راه‌اندازی سیستم برق اضطراری مشاهده می‌شوند، ناشی از کیفیت تجهیزات نیستند؛ بلکه ریشه در طراحی نادرست، انتخاب ظرفیت نامناسب یا نادیده گرفتن الزامات فرآیند تولید دارند. شناسایی این اشتباهات پیش از اجرای پروژه، هزینه‌های اصلاح، توقف تولید و ریسک خرابی تجهیزات را به‌طور قابل توجهی کاهش می‌دهد.

۱. انتخاب UPS تنها بر اساس ظرفیت اسمی

یکی از رایج‌ترین اشتباهات، انتخاب UPS صرفاً بر اساس مجموع توان مصرف‌کننده‌ها است. در حالی‌که عواملی مانند ضریب توان، جریان راه‌اندازی، توسعه آینده، نوع بار و مدت زمان پشتیبانی باتری نیز باید در محاسبات لحاظ شوند.

۲. نادیده گرفتن توسعه آینده کارخانه

کارخانه‌ های داروسازی معمولاً در طول چند سال آینده خطوط تولید جدید، تجهیزات آزمایشگاهی یا سیستم‌های کنترلی بیشتری اضافه می‌کنند.

طراحی بدون درنظر گرفتن ظرفیت توسعه، باعث می‌شود در آینده کل سیستم برق اضطراری نیاز به بازطراحی پیدا کند.

به همین دلیل، معمولاً ظرفیتی بین ۲۰ تا ۳۰ درصد برای توسعه آینده در نظر گرفته می‌شود.

۳. استفاده از UPS آفلاین برای تجهیزات حساس

برخی پروژه‌ها برای کاهش هزینه اولیه از UPS آفلاین یا Line Interactive استفاده می‌کنند.

این تصمیم ممکن است باعث مشکلاتی مانند:

• نوسان ولتاژ
• وقفه هنگام انتقال
• ایجاد خطا در PLC
• ریست شدن تجهیزات
• آسیب به دستگاه‌ های اندازه‌گیری

شود.

در محیط‌ های داروسازی، UPS آنلاین (Double Conversion) انتخاب استاندارد و قابل اطمینان است.

۴. انتخاب نادرست باتری

گاهی ظرفیت UPS مناسب است، اما باتری توان تأمین زمان بکاپ موردنیاز را ندارد.

همچنین انتخاب باتری بدون توجه به موارد زیر می‌تواند عملکرد سیستم را کاهش دهد:

• دمای محیط
• تعداد سیکل شارژ و دشارژ
• عمر طراحی
• قابلیت تعویض
• فضای نصب
• تهویه مناسب

برای آشنایی بیشتر با عملکرد باتری‌ها، مطالعه مقاله باتری یو پی اس چیست و همچنین علت خرابی باتری یو پی اس پیشنهاد می‌شود.

۵. بی‌توجهی به کیفیت برق خروجی ژنراتور

برخی تصور می‌کنند هر ژنراتوری می‌تواند تجهیزات حساس کارخانه داروسازی را تغذیه کند.

در عمل، نوسانات ولتاژ، تغییرات فرکانس و اعوجاج هارمونیکی می‌توانند عملکرد تجهیزات حساس را مختل کنند.

به همین دلیل، کیفیت آلترناتور، سیستم AVR، نوع گاورنر و کنترلر ژنراتور از اهمیت بالایی برخوردار است.

در پروژه‌ هایی که به توان‌ های بالا نیاز دارند، مقاله دیزل ژنراتور کامینز می‌تواند اطلاعات مفیدی درباره انتخاب موتورهای صنعتی ارائه دهد.

۶. نداشتن برنامه سرویس و نگهداری

حتی بهترین تجهیزات نیز بدون سرویس دوره‌ای، قابلیت اطمینان خود را از دست می‌دهند.

مهم‌ترین فعالیت‌های نگهداری عبارت‌اند از:

• تست ماهانه UPS
• تست دوره‌ای ژنراتور زیر بار
• بررسی وضعیت باتری‌ها
• کنترل دمای اتاق برق
• بازبینی کابل‌ها و اتصالات
• کالیبراسیون تجهیزات مانیتورینگ
• ثبت سوابق تعمیرات

نگهداری پیشگیرانه (Preventive Maintenance) نقش مهمی در افزایش طول عمر تجهیزات و جلوگیری از خاموشی‌های ناخواسته دارد.

چک‌ لیست طراحی برق اضطراری کارخانه داروسازی

پیش از خرید تجهیزات، بهتر است این موارد بررسی شوند:

استفاده از چنین چک‌ لیستی احتمال بروز خطا در مراحل اجرا را به حداقل می‌رساند.

مقایسه UPS، ژنراتور و سیستم ترکیبی

این مقایسه نشان می‌دهد که برای کارخانه‌های داروسازی، استفاده هم‌زمان از UPS و ژنراتور بهترین راهکار است؛ زیرا هر تجهیز، نقش متفاوتی در حفظ پایداری برق ایفا می‌کند.

چرا طراحی مهندسی از خرید تجهیزات مهم‌تر است؟

در بسیاری از پروژه‌ ها، تمرکز اصلی بر برند UPS یا ژنراتور است؛ در حالی‌که تجربه نشان داده است کیفیت طراحی، تحلیل بار، انتخاب معماری مناسب و اجرای صحیح، تأثیر بسیار بیشتری بر عملکرد سیستم دارند.

یک طراحی مهندسی مناسب می‌تواند:

• هزینه سرمایه‌ گذاری را بهینه کند.
• از خرید تجهیزات با ظرفیت بیش از نیاز جلوگیری کند.
• ریسک توقف تولید را کاهش دهد.
• امکان توسعه آینده را فراهم کند.
• هزینه‌ های نگهداری را کاهش دهد.
• عمر مفید تجهیزات را افزایش دهد.

به همین دلیل، بسیاری از صنایع دارویی پیش از خرید تجهیزات، از خدمات مشاوره و طراحی تخصصی شرکت‌هایی مانند سارنگ نوین رسانا استفاده می‌کنند تا راهکاری متناسب با فرآیندهای تولید، استانداردهای GMP و نیازهای عملیاتی خود دریافت کنند.

نکته مهم: انتخاب سیستم برق اضطراری مناسب، سرمایه‌گذاری برای حفظ کیفیت تولید، جلوگیری از توقف خطوط داروسازی و افزایش قابلیت اطمینان زیرساخت‌های کارخانه است. کارشناسان سارنگ نوین رسانا با ارائه مشاوره خرید تخصصی و بررسی شرایط پروژه، مناسب‌ترین ترکیب UPS صنعتی، ژنراتور داروسازی، بانک باتری و تجهیزات کنترلی را متناسب با نیاز مجموعه شما پیشنهاد می‌دهند تا سیستم برق اضطراری با بالاترین سطح کارایی، ایمنی و قابلیت اطمینان طراحی و اجرا شود.

جمع‌ بندی نهایی؛ طراحی سیستم برق اضطراری کارخانه داروسازی

طراحی برق اضطراری کارخانه داروسازی تنها به انتخاب یک UPS یا ژنراتور محدود نمی‌شود، بلکه فرآیندی مهندسی است که از تحلیل دقیق بارهای حیاتی آغاز شده و با رعایت استانداردهای بین‌المللی، انتخاب تجهیزات مناسب و برنامه‌ریزی برای نگهداری مستمر تکمیل می‌شود. یک سیستم اصولی باید بتواند در شرایط قطع برق، بدون ایجاد وقفه در فرآیندهای حساس، از تجهیزات تولید، آزمایشگاه‌ها، اتاق‌های تمیز، سیستم‌های تهویه، اتاق سرور و زیرساخت‌های کنترلی محافظت کند.

ترکیب UPS صنعتی، ژنراتور، بانک باتری، کلیدهای انتقال خودکار و سامانه‌های مانیتورینگ هوشمند، راهکاری مطمئن برای حفظ تداوم تولید و انطباق با الزامات GMP به شمار می‌رود. همچنین، انجام تحلیل ریسک، پیش‌بینی توسعه آینده، طراحی معماری افزونه (Redundancy) و اجرای برنامه‌های منظم سرویس و نگهداری، نقش مهمی در افزایش قابلیت اطمینان سیستم و کاهش هزینه‌های بلندمدت دارند.

در نهایت، موفقیت یک پروژه برق اضطراری به کیفیت طراحی آن وابسته است. انتخاب راهکار مناسب بر اساس نیازهای واقعی کارخانه، علاوه بر حفظ کیفیت محصولات دارویی، از خسارت‌های ناشی از توقف تولید جلوگیری کرده و زمینه بهره‌برداری پایدار و ایمن را برای سال‌های آینده فراهم می‌کند.

سوالات متداول برق اضطراری کارخانه داروسازی

1. آیا قطع برق می‌تواند باعث از بین رفتن یک بچ (Batch) کامل دارو شود؟
   بله. در بسیاری از فرآیندهای تولید دارو، قطع ناگهانی برق می‌تواند باعث توقف واکنش‌های شیمیایی، اختلال در فرآیند اختلاط، تغییر شرایط محیطی یا از دست رفتن داده‌های تولید شود. در چنین شرایطی ممکن است کل بچ تولیدی مردود شده و خسارت مالی قابل توجهی به کارخانه وارد شود.
2. چه تفاوتی بین برق اضطراری کارخانه داروسازی و کارخانه‌های غذایی وجود دارد؟
   هر دو صنعت به تأمین برق پایدار نیاز دارند، اما در کارخانه‌های داروسازی الزامات سخت‌گیرانه‌تری مانند رعایت استانداردهای GMP، کنترل دقیق شرایط محیطی، ثبت مستمر داده‌ها و حفظ عملکرد تجهیزات آزمایشگاهی وجود دارد. به همین دلیل، طراحی سیستم برق اضطراری در صنایع دارویی معمولاً پیچیده‌تر است.
3. آیا استفاده از انرژی خورشیدی می‌تواند بخشی از برق اضطراری کارخانه داروسازی را تأمین کند؟
   در برخی پروژه‌ها، سامانه‌های خورشیدی همراه با سیستم ذخیره‌سازی انرژی می‌توانند بخشی از بارهای غیرحیاتی یا اداری را تأمین کنند. با این حال، برای تجهیزات حساس و خطوط تولید دارو همچنان استفاده از UPS صنعتی و دیزل ژنراتور، مطمئن‌ترین راهکار محسوب می‌شود.
4. هر چند وقت یک‌بار باید سیستم برق اضطراری کارخانه داروسازی تست شود؟
   بهترین روش، انجام بازدیدهای ماهانه، تست عملکرد UPS، بررسی سلامت باتری‌ها و آزمایش دوره‌ای ژنراتور تحت بار واقعی است. همچنین توصیه می‌شود سالانه یک تست جامع از کل سیستم برق اضطراری انجام شود تا از آمادگی تجهیزات در شرایط بحرانی اطمینان حاصل شود.
5. آیا امکان افزایش ظرفیت سیستم برق اضطراری پس از توسعه کارخانه وجود دارد؟
   بله. در صورتی که از ابتدا سیستم با قابلیت توسعه طراحی شده باشد، می‌توان ظرفیت UPS، بانک باتری یا ژنراتور را متناسب با افزایش بار توسعه داد. به همین دلیل، پیش‌بینی توسعه آینده در مرحله طراحی اهمیت زیادی دارد.
6. چه عواملی باعث افزایش هزینه اجرای سیستم برق اضطراری کارخانه داروسازی می‌شوند؟
   ظرفیت بالای تجهیزات، استفاده از معماری Redundant، زمان پشتیبانی طولانی باتری، تعداد بارهای حیاتی، استانداردهای موردنیاز، کیفیت تجهیزات، زیرساخت کابل‌کشی و سیستم‌های مانیتورینگ هوشمند از مهم‌ترین عوامل تأثیرگذار بر هزینه نهایی پروژه هستند.
7.  آیا سیستم برق اضطراری باید در برابر نوسانات و صاعقه نیز محافظت شود؟
   بله. استفاده از تجهیزات حفاظتی مانند **SPD (Surge Protection Device)**، ارتینگ استاندارد، سیستم حفاظت در برابر اضافه ولتاژ و کلیدهای حفاظتی مناسب، از آسیب دیدن UPS، ژنراتور و تجهیزات حساس در اثر نوسانات یا صاعقه جلوگیری می‌کند.
8. بهترین محل نصب تجهیزات برق اضطراری در کارخانه داروسازی کجاست؟
   تجهیزات اصلی مانند UPS، بانک باتری و تابلوهای برق معمولاً در اتاق برق اختصاصی با تهویه مناسب، کنترل دما، رطوبت استاندارد، دسترسی محدود و شرایط ایمنی مناسب نصب می‌شوند. انتخاب محل نصب صحیح، نقش مهمی در افزایش طول عمر تجهیزات دارد.
9. آیا می‌توان سیستم برق اضطراری را به سیستم مدیریت ساختمان (BMS) متصل کرد؟
   بله. در بسیاری از کارخانه‌های مدرن، UPS، ژنراتور، ATS و تجهیزات مانیتورینگ به سیستم BMS متصل می‌شوند تا وضعیت عملکرد، هشدارها، مصرف انرژی و گزارش‌های دوره‌ای به‌صورت متمرکز مدیریت و ثبت شوند.
10. هنگام انتخاب پیمانکار اجرای سیستم برق اضطراری کارخانه داروسازی باید به چه نکاتی توجه کرد؟
    پیمانکار باید سابقه اجرای پروژه‌های صنعتی، دانش کافی در زمینه استانداردهای GMP، توانایی انجام تحلیل بار، طراحی مهندسی، ارائه مستندات فنی، خدمات پس از فروش، برنامه نگهداری و پشتیبانی فنی را داشته باشد. انتخاب یک مجری متخصص، تأثیر مستقیمی بر عملکرد و قابلیت اطمینان سیستم برق اضطراری خواهد داشت.
