قبل از خرید برق اضطراری کارخانه نساجی، این نکات را حتماً بدانید!

در کارخانه‌های نساجی، پایداری برق تنها برای روشن ماندن تجهیزات نیست؛ بلکه یکی از عوامل اصلی حفظ کیفیت محصول، جلوگیری از توقف خط تولید و کاهش هزینه‌های عملیاتی محسوب می‌شود. بسیاری از ماشین‌آلات این صنعت به‌صورت پیوسته و با هماهنگی کامل کار می‌کنند و حتی چند ثانیه قطع برق می‌تواند کل فرآیند تولید را مختل کند.

کارخانه‌های ریسندگی، بافندگی، رنگرزی و تکمیل پارچه معمولاً از تجهیزات پیشرفته‌ای مانند ماشین‌های بافندگی اتوماتیک، خطوط ریسندگی، کمپرسورها، چیلرها، سیستم‌های کنترل PLC، اینورترهای فرکانس متغیر (VFD)، تابلوهای برق صنعتی و تجهیزات اتوماسیون استفاده می‌کنند. این تجهیزات برای عملکرد صحیح به ولتاژ و فرکانس پایدار نیاز دارند و نوسانات یا قطع ناگهانی برق می‌تواند موجب توقف تولید، آسیب به قطعات الکترونیکی و افزایش ضایعات شود.

به همین دلیل، طراحی یک سیستم برق اضطراری کارخانه نساجی باید بر اساس نوع تجهیزات، توان مصرفی، مدت زمان مورد نیاز برای تأمین برق و حساسیت فرآیند تولید انجام شود. در بسیاری از پروژه‌ها، استفاده هم‌زمان از UPS صنعتی و دیزل ژنراتور بهترین راهکار است؛ UPS برق تجهیزات حساس را بدون وقفه تأمین می‌کند و دیزل ژنراتور پس از چند ثانیه، بار اصلی کارخانه را بر عهده می‌گیرد.

استفاده از یک سیستم برق اضطراری مناسب مزایای متعددی برای صنایع نساجی دارد، از جمله:

• جلوگیری از توقف خطوط ریسندگی، بافندگی و رنگرزی
• کاهش ضایعات نخ، پارچه و مواد اولیه
• محافظت از PLC، HMI، سرورها و تجهیزات کنترلی
• جلوگیری از آسیب به موتورهای الکتریکی و اینورترها
• افزایش بهره‌وری و کاهش هزینه‌های ناشی از توقف تولید
• حفظ کیفیت محصول و جلوگیری از تولید پارچه معیوب
• کاهش هزینه‌های تعمیر و نگهداری تجهیزات
• افزایش ایمنی کارکنان و تجهیزات در زمان قطعی برق

در کارخانه‌هایی که به‌صورت ۲۴ ساعته فعالیت می‌کنند، هر دقیقه توقف تولید می‌تواند خسارت قابل‌توجهی ایجاد کند. به همین دلیل، انتخاب صحیح UPS، دیزل ژنراتور، باتری UPS و تابلو ATS باید بر اساس تحلیل بارهای حیاتی و شرایط واقعی کارخانه انجام شود، نه صرفاً بر مبنای قیمت تجهیزات.

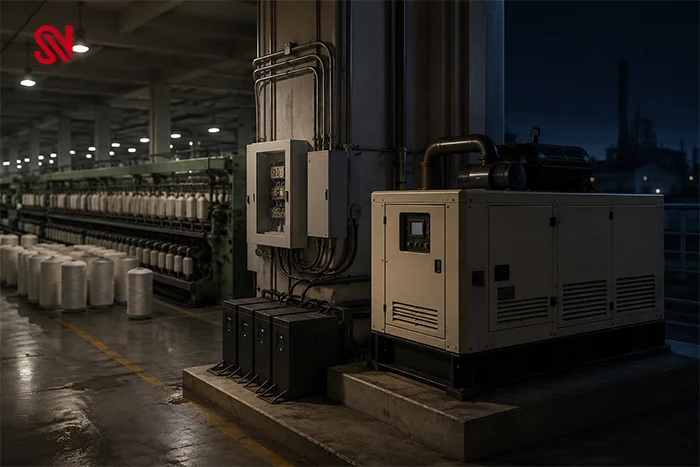

کدام تجهیزات کارخانه نساجی به برق اضطراری نیاز دارند؟

در یک کارخانه نساجی، همه تجهیزات اهمیت یکسانی ندارند. برخی دستگاه‌ها تنها با چند دقیقه توقف، دوباره راه‌اندازی می‌شوند؛ اما برخی دیگر در صورت قطع ناگهانی برق، ممکن است باعث پارگی نخ، توقف خط تولید، خرابی بردهای الکترونیکی، از بین رفتن مواد اولیه یا حتی آسیب به ماشین‌آلات شوند. به همین دلیل، اولین قدم در طراحی سیستم برق اضطراری کارخانه نساجی، شناسایی بارهای حیاتی و اولویت‌بندی آن‌ها است.

به‌طور کلی، تجهیزات کارخانه نساجی را می‌توان در سه گروه تقسیم کرد.

1.تجهیزات بسیار حساس (نیازمند UPS آنلاین)

این تجهیزات حتی چند میلی‌ثانیه قطعی برق را نیز تحمل نمی‌کنند و باید توسط UPS آنلاین (Online Double Conversion UPS) تغذیه شوند.

این تجهیزات معمولاً توان مصرفی بالایی ندارند، اما از نظر عملکرد، حیاتی‌ترین بخش کارخانه محسوب می‌شوند.

2.تجهیزات تولیدی

این گروه بیشترین سهم مصرف برق کارخانه را دارد.

از جمله:

• ماشین ریسندگی
• ماشین بافندگی
• ماشین گردباف
• ماشین تار و پود
• ماشین رنگرزی
• ماشین چاپ پارچه
• ماشین تکمیل پارچه
• دستگاه خشک‌کن صنعتی
• دستگاه بخاردهی
• ماشین‌های بسته‌بندی

این تجهیزات معمولاً مستقیماً به UPS متصل نمی‌شوند، زیرا توان مصرفی آن‌ها بسیار زیاد است. در اغلب پروژه‌ها، برق این بخش توسط دیزل ژنراتور تأمین می‌شود تا پس از راه‌اندازی ژنراتور، خط تولید بدون توقف طولانی به فعالیت خود ادامه دهد.

3.تجهیزات جانبی کارخانه

این تجهیزات نیز در استمرار تولید نقش مهمی دارند.

از جمله:

• کمپرسور هوا
• چیلر صنعتی
• برج خنک‌کننده
• سیستم تهویه
• پمپ‌های آب
• دیگ بخار (Boiler)
• سیستم اطفای حریق
• روشنایی اضطراری
• آسانسورهای صنعتی
• جرثقیل سقفی

در بسیاری از کارخانه‌ها، بخشی از این تجهیزات در زمان قطعی برق باید فعال باقی بمانند تا از آسیب به فرآیند تولید جلوگیری شود.

اولویت‌بندی تجهیزات در زمان قطع برق

تمام بارهای کارخانه نباید هم‌زمان به برق اضطراری متصل شوند. این کار علاوه بر افزایش هزینه خرید تجهیزات، باعث انتخاب UPS و دیزل ژنراتور با ظرفیت بسیار بزرگ و غیرضروری می‌شود.

بهترین روش، دسته‌بندی بارها بر اساس میزان اهمیت آن‌ها است.

این روش باعث می‌شود سرمایه‌گذاری روی سیستم برق اضطراری هدفمند باشد و هزینه اجرای پروژه نیز کاهش پیدا کند.

چرا فقط استفاده از دیزل ژنراتور کافی نیست؟

یکی از اشتباهات رایج در برخی کارخانه‌های نساجی، اتکا کامل به دیزل ژنراتور است. در حالی که حتی سریع‌ترین دیزل ژنراتورها نیز برای روشن شدن و رسیدن به ولتاژ و فرکانس پایدار، معمولاً بین ۱۰ تا ۳۰ ثانیه زمان نیاز دارند.

در این فاصله، تجهیزات حساسی مانند PLC، سرورها، سیستم‌های کنترل و تجهیزات شبکه خاموش می‌شوند و ممکن است:

• برنامه‌های کنترلی متوقف شوند.
• داده‌های تولید از بین برود.
• فرآیند تولید نیاز به راه‌اندازی مجدد داشته باشد.
• ماشین‌آلات دچار خطا (Fault) شوند.
• زمان توقف خط تولید افزایش یابد.

به همین دلیل، در کارخانه‌های نساجی پیشرفته معمولاً از ترکیب UPS آنلاین + دیزل ژنراتور + تابلو ATS استفاده می‌شود. در این ساختار، UPS بدون هیچ وقفه‌ای برق تجهیزات حساس را تأمین می‌کند و پس از راه‌اندازی دیزل ژنراتور، بارهای سنگین به ژنراتور منتقل می‌شوند. این ترکیب، بیشترین سطح پایداری و اطمینان را برای خطوط تولید فراهم می‌کند.

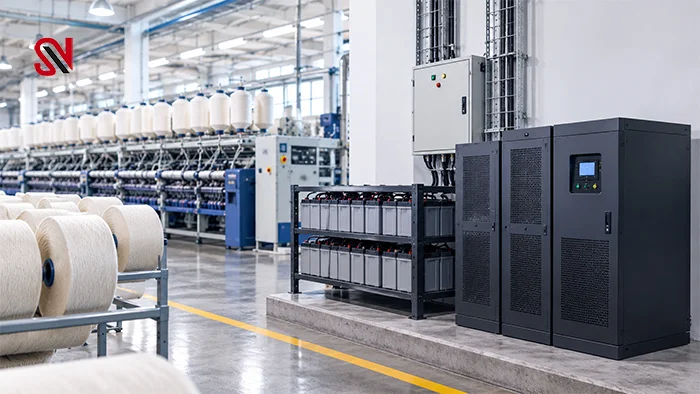

خطرات قطع برق در خطوط ریسندگی، بافندگی و رنگرزی

قطع برق در یک کارخانه نساجی تنها به خاموش شدن چند دستگاه محدود نمی‌شود. در این صنعت، بسیاری از فرآیندها به‌صورت پیوسته و هماهنگ انجام می‌شوند و توقف ناگهانی برق می‌تواند زنجیره تولید را مختل کرده و خسارت‌های قابل توجهی به تجهیزات، مواد اولیه و کیفیت محصول وارد کند.

به همین دلیل، هنگام طراحی سیستم برق اضطراری کارخانه نساجی باید علاوه بر توان مصرفی تجهیزات، میزان خسارت ناشی از توقف هر بخش نیز بررسی شود.

توقف خط ریسندگی و پارگی نخ

در خطوط ریسندگی، ماشین‌آلات با سرعت بالا در حال تبدیل الیاف به نخ هستند. قطع ناگهانی برق باعث توقف آنی موتورهای الکتریکی و غلتک‌ها می‌شود و در بسیاری از موارد، نتیجه آن پارگی نخ، گره خوردن الیاف و از بین رفتن بخشی از مواد اولیه است.

علاوه بر این، راه‌اندازی مجدد ماشین‌های ریسندگی زمان‌بر است و ممکن است نیاز به تنظیم مجدد کشش نخ، سرعت چرخش و کالیبراسیون تجهیزات داشته باشد. این موضوع علاوه بر افزایش ضایعات، ظرفیت تولید روزانه کارخانه را نیز کاهش می‌دهد.

اختلال در ماشین‌های بافندگی

ماشین‌های بافندگی مدرن به کمک PLC، سرووموتورها و درایوهای فرکانس متغیر (VFD) کنترل می‌شوند. هرگونه افت ولتاژ یا قطع برق می‌تواند باعث توقف ناگهانی فرآیند بافت، به‌هم‌ریختگی تار و پود و ایجاد نقص در پارچه شود.

در برخی موارد، ادامه تولید پس از وصل شدن برق بدون بررسی وضعیت دستگاه امکان‌پذیر نیست و اپراتور باید مراحل تنظیم و همگام‌سازی ماشین را دوباره انجام دهد. این موضوع زمان توقف تولید را افزایش داده و هزینه‌های عملیاتی کارخانه را بالا می‌برد.

آسیب به فرآیند رنگرزی و تکمیل پارچه

در واحد رنگرزی، دما، زمان، فشار و گردش محلول رنگ باید به‌طور دقیق کنترل شوند. اگر برق در میانه فرآیند قطع شود، احتمال تغییر رنگ، ایجاد لکه، ناهماهنگی در کیفیت پارچه و حتی غیرقابل استفاده شدن محصول وجود دارد.

همچنین توقف چیلرها، پمپ‌ها یا سیستم‌های کنترل می‌تواند شرایط فرآیند را از محدوده استاندارد خارج کند و باعث افزایش مصرف مواد شیمیایی و انرژی برای اصلاح محصول شود.

آسیب به تجهیزات الکترونیکی و اتوماسیون صنعتی

امروزه بسیاری از کارخانه‌های نساجی از تجهیزات اتوماسیون صنعتی برای کنترل فرآیند تولید استفاده می‌کنند. این تجهیزات نسبت به نوسانات ولتاژ و قطع ناگهانی برق بسیار حساس هستند.

مهم‌ترین تجهیزات حساس عبارت‌اند از:

• PLC و ماژول‌های کنترلی
• HMI و پنل‌های اپراتوری
• درایوهای فرکانس متغیر (VFD)
• سروودرایوها
• تجهیزات شبکه صنعتی
• سرورهای تولید و ذخیره اطلاعات
• سیستم‌های SCADA و مانیتورینگ

خرابی هر یک از این تجهیزات علاوه بر هزینه تعمیر یا تعویض، ممکن است باعث توقف چندین ساعته یا حتی چندروزه خط تولید شود.

افزایش ضایعات و هزینه‌های تولید

یکی از مهم‌ترین پیامدهای قطع برق در صنایع نساجی، افزایش ضایعات است. توقف ناگهانی فرآیند تولید می‌تواند موجب از بین رفتن نخ، پارچه نیمه‌تمام، مواد رنگزا و سایر مواد اولیه شود.

از سوی دیگر، راه‌اندازی مجدد خطوط تولید معمولاً نیازمند صرف زمان، نیروی انسانی و انرژی است که هزینه تمام‌شده محصول را افزایش می‌دهد. در کارخانه‌هایی با تولید انبوه، حتی چند دقیقه توقف نیز می‌تواند زیان مالی قابل توجهی ایجاد کند.

کاهش بهره‌وری و تأخیر در تحویل سفارش‌ها

بسیاری از کارخانه‌های نساجی بر اساس برنامه تولید و زمان‌بندی دقیق فعالیت می‌کنند. هر بار قطع برق می‌تواند باعث برهم خوردن این برنامه، تأخیر در تحویل سفارش مشتریان و کاهش ظرفیت تولید شود.

در صنایع صادرات‌محور، این تأخیرها ممکن است به جریمه‌های قراردادی، از دست رفتن مشتریان و کاهش اعتبار برند منجر شود.

نقش UPS و دیزل ژنراتور در جلوگیری از این خسارت‌ها

برای کاهش اثرات قطع برق، معمولاً از ترکیب دو سیستم استفاده می‌شود:

• UPS آنلاین برای تأمین برق بدون وقفه تجهیزات حساس مانند PLC، HMI، سرورها، تجهیزات شبکه و سیستم‌های کنترلی.
• دیزل ژنراتور برای تأمین برق ماشین‌آلات پرمصرف، موتورهای صنعتی، کمپرسورها، چیلرها و سایر بارهای اصلی کارخانه پس از چند ثانیه از وقوع قطعی برق.

این ساختار باعث می‌شود فرآیندهای کنترلی بدون وقفه ادامه پیدا کنند و پس از راه‌اندازی دیزل ژنراتور، خطوط تولید نیز با کمترین اختلال به کار خود ادامه دهند.

چرا طراحی سیستم برق اضطراری باید متناسب با هر کارخانه باشد؟

هر کارخانه نساجی از نظر ظرفیت تولید، نوع محصولات، تعداد خطوط، توان مصرفی ماشین‌آلات و سطح اتوماسیون با کارخانه دیگر متفاوت است. به همین دلیل، انتخاب یک UPS صنعتی یا دیزل ژنراتور صرفاً بر اساس توان نامی یا قیمت، می‌تواند منجر به افزایش هزینه یا حتی عملکرد نامناسب سیستم شود.

برای طراحی یک سیستم برق اضطراری کارآمد، لازم است عواملی مانند توان بارهای حیاتی، جریان راه‌اندازی موتورهای الکتریکی، مدت زمان پشتیبانی مورد نیاز، امکان توسعه آینده و شرایط محیط نصب تجهیزات به‌صورت دقیق بررسی شوند. تنها با چنین رویکردی می‌توان از سرمایه‌گذاری انجام‌شده بیشترین بهره را برد و پایداری خطوط تولید را در شرایط قطعی برق تضمین کرد.

UPS یا دیزل ژنراتور؛ کدام انتخاب مناسب‌تری برای کارخانه نساجی است؟

یکی از رایج‌ترین سؤالات مدیران کارخانه‌های نساجی این است که برای تأمین برق اضطراری، UPS صنعتی گزینه مناسب‌تری است یا دیزل ژنراتور؟ پاسخ این سؤال به نوع تجهیزات، حساسیت فرآیند تولید و مدت زمان مورد نیاز برای تأمین برق بستگی دارد.

در عمل، این دو سیستم رقیب یکدیگر نیستند؛ بلکه هرکدام وظیفه متفاوتی بر عهده دارند و در بسیاری از پروژه‌های صنعتی، استفاده هم‌زمان از آن‌ها بهترین نتیجه را به همراه دارد.

UPS چه وظیفه‌ای در کارخانه نساجی دارد؟

UPS (منبع تغذیه بدون وقفه) برای تجهیزاتی طراحی شده است که حتی چند میلی‌ثانیه قطعی برق نیز می‌تواند عملکرد آن‌ها را مختل کند. این سیستم در لحظه قطع برق، بدون هیچ وقفه‌ای انرژی مورد نیاز تجهیزات حساس را از باتری تأمین می‌کند و از خاموش شدن آن‌ها جلوگیری می‌کند.

در کارخانه نساجی، UPS معمولاً برای تجهیزات زیر استفاده می‌شود:

• PLC و کنترلرهای صنعتی
• HMI و پنل‌های اپراتوری
• سرورها و تجهیزات شبکه
• سیستم‌های SCADA
• تجهیزات ابزار دقیق
• تابلوهای کنترل
• سیستم‌های امنیتی و دوربین‌های مداربسته
• تجهیزات مخابرات داخلی کارخانه

از آنجا که این تجهیزات توان مصرفی نسبتاً کمی دارند اما نقش حیاتی در کنترل فرآیند تولید ایفا می‌کنند، استفاده از UPS آنلاین (Online Double Conversion) بهترین گزینه برای آن‌ها محسوب می‌شود.

دیزل ژنراتور چه وظیفه‌ای دارد؟

دیزل ژنراتور برای تأمین برق بارهای سنگین و پرمصرف طراحی شده است. پس از قطع برق، ژنراتور طی چند ثانیه روشن شده و برق مورد نیاز تجهیزات اصلی کارخانه را تأمین می‌کند.

در صنایع نساجی، دیزل ژنراتور معمولاً وظیفه تغذیه تجهیزات زیر را بر عهده دارد:

• ماشین‌های ریسندگی
• ماشین‌های بافندگی
• ماشین‌های رنگرزی
• موتورهای سه‌فاز
• کمپرسورهای هوا
• چیلرهای صنعتی
• پمپ‌های آب
• سیستم‌های تهویه
• دیگ بخار (Boiler)
• روشنایی سالن‌های تولید

به دلیل توان بالای این تجهیزات، استفاده از UPS برای آن‌ها از نظر فنی و اقتصادی مقرون‌به‌صرفه نیست.

مقایسه UPS و دیزل ژنراتور در کارخانه نساجی

بهترین راهکار؛ ترکیب UPS و دیزل ژنراتور

در کارخانه‌های نساجی مدرن، معمولاً از یک راهکار ترکیبی استفاده می‌شود که مزایای هر دو سیستم را در اختیار مجموعه قرار می‌دهد.

در این ساختار:

1. به محض قطع برق شهر، UPS آنلاین بدون هیچ وقفه‌ای برق تجهیزات حساس مانند PLC، HMI، سرورها و سیستم‌های کنترلی را تأمین می‌کند.
2. هم‌زمان، تابلو ATS فرمان روشن شدن دیزل ژنراتور را صادر می‌کند.
3. پس از پایدار شدن ولتاژ و فرکانس ژنراتور، بارهای سنگین مانند ماشین‌آلات تولید، کمپرسورها و چیلرها به ژنراتور منتقل می‌شوند.
4. پس از بازگشت برق شبکه، بارها به‌صورت ایمن به برق شهر منتقل شده و UPS نیز باتری‌های خود را مجدداً شارژ می‌کند.

این سناریو باعث می‌شود حتی در زمان قطعی‌های طولانی، خطوط تولید با کمترین اختلال به فعالیت خود ادامه دهند.

چه زمانی فقط UPS کافی است؟

در برخی واحدهای کوچک نساجی یا کارگاه‌هایی که تنها تجهیزات کنترلی، سرورها یا سیستم‌های اداری نیاز به برق بدون وقفه دارند، استفاده از UPS به‌تنهایی می‌تواند پاسخگوی نیاز مجموعه باشد.

این راهکار معمولاً برای موارد زیر مناسب است:

• اتاق سرور
• واحد طراحی و CAD
• تجهیزات شبکه
• سیستم‌های نظارتی
• آزمایشگاه کنترل کیفیت
• تابلوهای کنترل خطوط تولید

چه زمانی فقط دیزل ژنراتور کافی است؟

اگر تجهیزات موجود نسبت به چند ثانیه تأخیر در تأمین برق حساس نباشند و توقف کوتاه‌مدت مشکلی در فرآیند تولید ایجاد نکند، در برخی پروژه‌ها می‌توان تنها از دیزل ژنراتور استفاده کرد.

با این حال، در کارخانه‌های نساجی که از سیستم‌های اتوماسیون، PLC و تجهیزات الکترونیکی پیشرفته استفاده می‌کنند، این روش معمولاً توصیه نمی‌شود؛ زیرا تجهیزات کنترلی در فاصله زمانی راه‌اندازی ژنراتور خاموش خواهند شد.

توصیه کارشناسان برای کارخانه‌ های نساجی

در اکثر کارخانه‌های نساجی متوسط و بزرگ، مناسب‌ترین راهکار استفاده از UPS آنلاین برای بارهای حیاتی و دیزل ژنراتور برای بارهای قدرت است. این ترکیب ضمن افزایش قابلیت اطمینان سیستم، از توقف خطوط تولید، خرابی تجهیزات الکترونیکی و افزایش ضایعات جلوگیری می‌کند.

همچنین پیش از انتخاب ظرفیت UPS یا دیزل ژنراتور، لازم است بارهای حیاتی، جریان راه‌اندازی موتورهای الکتریکی، ضریب همزمانی مصرف، امکان توسعه خطوط تولید در آینده و شرایط بهره‌برداری کارخانه به‌دقت بررسی شوند. طراحی مهندسی بر اساس این اطلاعات، علاوه بر کاهش هزینه سرمایه‌گذاری، عملکرد پایدار و مطمئن سیستم برق اضطراری را در بلندمدت تضمین می‌کند.

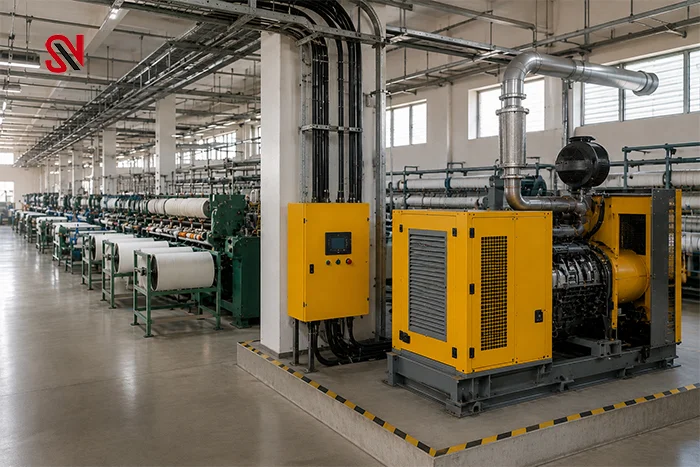

چگونه ظرفیت UPS و دیزل ژنراتور برای کارخانه نساجی را محاسبه کنیم؟

یکی از رایج‌ترین اشتباهات هنگام خرید سیستم برق اضطراری، انتخاب ظرفیت تجهیزات تنها بر اساس مجموع توان مصرفی دستگاه‌ها است. در عمل، عواملی مانند جریان راه‌اندازی موتورهای الکتریکی، ضریب توان (Power Factor)، ضریب همزمانی بارها، امکان توسعه کارخانه و مدت زمان مورد نیاز برای پشتیبانی برق، همگی در انتخاب ظرفیت مناسب UPS و دیزل ژنراتور نقش دارند.

به همین دلیل، در پروژه‌های صنعتی، ظرفیت تجهیزات برق اضطراری باید بر اساس یک مطالعه مهندسی بار (Load Analysis) تعیین شود، نه صرفاً اطلاعات درج‌شده روی پلاک دستگاه‌ها.

مرحله اول: شناسایی بارهای حیاتی

در اولین گام، باید مشخص شود کدام تجهیزات در زمان قطع برق باید بدون وقفه به کار خود ادامه دهند و کدام تجهیزات می‌توانند چند دقیقه بعد از راه‌اندازی دیزل ژنراتور وارد مدار شوند.

به‌عنوان مثال:

بارهای مناسب برای UPS

• PLC و کنترلرهای صنعتی
• HMI و پنل‌های اپراتوری
• تجهیزات شبکه
• سرورها
• سیستم SCADA
• تجهیزات ابزار دقیق
• دوربین‌های مداربسته
• سیستم‌های اعلام و اطفای حریق

بارهای مناسب برای دیزل ژنراتور

• ماشین‌های ریسندگی
• ماشین‌های بافندگی
• ماشین‌های رنگرزی
• کمپرسورهای صنعتی
• چیلرها
• پمپ‌های صنعتی
• فن‌های تهویه
• دیگ بخار
• روشنایی سالن‌های تولید

این تفکیک باعث می‌شود ظرفیت UPS بهینه انتخاب شود و هزینه خرید باتری و تجهیزات اضافی کاهش یابد.

مرحله دوم: محاسبه توان واقعی تجهیزات

توان درج‌شده روی پلاک دستگاه همیشه معیار نهایی برای انتخاب UPS یا ژنراتور نیست. در طراحی سیستم برق اضطراری باید موارد زیر نیز بررسی شوند:

• توان اکتیو (kW)
• توان ظاهری (kVA)
• ضریب توان (Power Factor)
• راندمان تجهیزات
• جریان راه‌اندازی موتورهای الکتریکی
• ضریب همزمانی مصرف بارها

به‌عنوان مثال، موتورهای سه‌فاز، کمپرسورها و چیلرها هنگام راه‌اندازی ممکن است چند برابر جریان نامی خود جریان بکشند. اگر این موضوع در محاسبات لحاظ نشود، ژنراتور در زمان استارت با افت ولتاژ، اضافه‌بار یا خاموشی مواجه خواهد شد.

مرحله سوم: پیش‌بینی توسعه آینده کارخانه

بسیاری از کارخانه‌های نساجی در آینده خطوط تولید جدید، ماشین‌آلات بیشتر یا تجهیزات اتوماسیون پیشرفته‌تری اضافه می‌کنند. اگر ظرفیت سیستم برق اضطراری دقیقاً بر اساس نیاز فعلی انتخاب شود، ممکن است در زمان توسعه کارخانه مجبور به تعویض کامل تجهیزات شوید.

به همین دلیل، معمولاً در طراحی پروژه‌های صنعتی، ظرفیت مناسبی برای توسعه آینده نیز در نظر گرفته می‌شود تا سیستم بتواند افزایش بار را بدون نیاز به تغییرات اساسی پشتیبانی کند.

مرحله چهارم: تعیین زمان پشتیبانی مورد نیاز UPS

یکی از مهم‌ترین پارامترها در انتخاب UPS، مدت زمانی است که تجهیزات باید پس از قطع برق فعال باقی بمانند.

این زمان با توجه به شرایط هر کارخانه متفاوت است، اما معمولاً یکی از اهداف زیر دنبال می‌شود:

• حفظ عملکرد تجهیزات تا زمان روشن شدن دیزل ژنراتور
• جلوگیری از خاموش شدن سیستم‌های کنترلی
• ذخیره اطلاعات و خاموش کردن ایمن سرورها
• ادامه فعالیت تجهیزات حیاتی در قطعی‌های کوتاه‌مدت

هرچه زمان پشتیبانی بیشتر باشد، ظرفیت باتری UPS نیز افزایش یافته و فضای نصب و هزینه سرمایه‌گذاری بیشتر خواهد شد. بنابراین انتخاب زمان بکاپ باید بر اساس نیاز واقعی پروژه انجام شود.

نقش باتری UPS در عملکرد سیستم

باتری یکی از مهم‌ترین اجزای سیستم UPS است و عملکرد کل مجموعه به کیفیت و ظرفیت آن وابسته است. انتخاب باتری نامناسب می‌تواند باعث کاهش زمان پشتیبانی، افت راندمان سیستم و افزایش هزینه‌های نگهداری شود.

در پروژه‌های صنعتی معمولاً عواملی مانند ظرفیت باتری، نوع فناوری، دمای محیط نصب، تعداد سیکل‌های شارژ و دشارژ، عمر طراحی و قابلیت توسعه بانک باتری بررسی می‌شوند تا سیستم در شرایط واقعی کارخانه عملکرد قابل اعتمادی داشته باشد.

چرا نباید ظرفیت UPS یا ژنراتور را بیش از حد بزرگ انتخاب کرد؟

برخی تصور می‌کنند انتخاب تجهیزات با ظرفیت بسیار بالاتر از نیاز، ضریب اطمینان بیشتری ایجاد می‌کند. اما این تصمیم همیشه صحیح نیست و می‌تواند پیامدهایی مانند:

• افزایش هزینه خرید تجهیزات
• افزایش هزینه باتری‌ها
• مصرف سوخت بیشتر در دیزل ژنراتور
• کاهش راندمان بهره‌برداری
• افزایش هزینه سرویس و نگهداری
• اشغال فضای بیشتر در اتاق برق

را به همراه داشته باشد.

هدف طراحی مهندسی، انتخاب سیستمی است که پاسخگوی نیاز فعلی کارخانه باشد، امکان توسعه منطقی در آینده را فراهم کند و با بالاترین راندمان و کمترین هزینه بهره‌برداری عمل کند.

توصیه مهم پیش از خرید

پیش از انتخاب یا خرید UPS صنعتی و دیزل ژنراتور برای کارخانه نساجی، بهتر است اطلاعات زیر تهیه و بررسی شود:

• لیست کامل تجهیزات و توان مصرفی آن‌ها
• نقشه تک‌خطی (Single Line Diagram) در صورت وجود
• نوع بارها (تک‌فاز یا سه‌فاز)
• بارهای حیاتی و غیرحیاتی
• جریان راه‌اندازی موتورهای الکتریکی
• مدت زمان مورد نیاز برای برق اضطراری
• شرایط محیطی محل نصب
• برنامه توسعه آینده کارخانه

این اطلاعات به مهندسان برق امکان می‌دهد تا ظرفیت UPS، تعداد و نوع باتری‌ها، توان دیزل ژنراتور، تجهیزات حفاظتی و تابلوهای ATS را به‌درستی انتخاب کنند و از بروز مشکلات فنی و هزینه‌های اضافی در آینده جلوگیری شود.

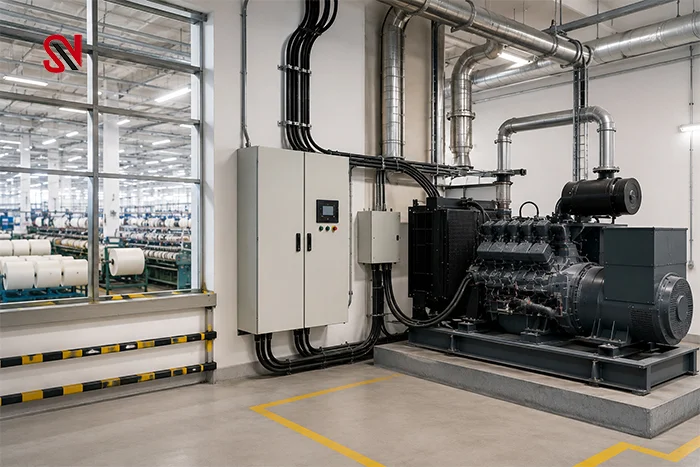

اشتباهات رایج در انتخاب سیستم برق اضطراری کارخانه نساجی

طراحی و اجرای سیستم برق اضطراری تنها به خرید یک UPS یا دیزل ژنراتور محدود نمی‌شود. در بسیاری از پروژه‌ها، انتخاب نادرست تجهیزات یا بی‌توجهی به شرایط واقعی کارخانه باعث می‌شود سیستم در زمان قطعی برق نتواند عملکرد مورد انتظار را ارائه دهد. این موضوع علاوه بر افزایش هزینه‌های سرمایه‌گذاری، می‌تواند خسارت‌های قابل توجهی به خطوط تولید و تجهیزات وارد کند.

در ادامه، مهم‌ترین اشتباهاتی را بررسی می‌کنیم که در انتخاب و اجرای سیستم برق اضطراری کارخانه نساجی مشاهده می‌شوند.

1.انتخاب ظرفیت تنها بر اساس مجموع توان مصرفی

یکی از رایج‌ترین خطاها، جمع کردن توان مصرفی دستگاه‌ها و انتخاب UPS یا دیزل ژنراتور بر اساس همین عدد است.

در عمل، عواملی مانند:

• جریان راه‌اندازی موتورهای سه‌فاز
• ضریب توان (Power Factor)
• ضریب همزمانی بارها
• نوع بار (مقاومتی، سلفی یا خازنی)
• امکان توسعه خطوط تولید

باید در محاسبات لحاظ شوند. در غیر این صورت، ممکن است ژنراتور هنگام راه‌اندازی بار دچار افت ولتاژ شود یا UPS در شرایط اضافه‌بار قرار گیرد.

2.اتصال همه تجهیزات به UPS

گاهی تصور می‌شود که هرچه تعداد تجهیزات متصل به UPS بیشتر باشد، امنیت سیستم نیز بیشتر خواهد بود. اما در کارخانه‌های نساجی این رویکرد معمولاً باعث افزایش غیرضروری هزینه‌ها می‌شود.

به‌عنوان مثال، اتصال تجهیزات پرمصرفی مانند:

• چیلر
• کمپرسور
• موتورهای بزرگ
• ماشین‌آلات تولید

به UPS، علاوه بر نیاز به ظرفیت بسیار بالا، هزینه خرید باتری، فضای نصب و هزینه نگهداری را نیز به‌شدت افزایش می‌دهد.

راهکار اصولی این است که UPS فقط بارهای حیاتی و حساس را تغذیه کند و تأمین برق تجهیزات قدرت به دیزل ژنراتور سپرده شود.

3.بی‌توجهی به کیفیت برق خروجی

برخی تجهیزات الکترونیکی مانند PLC، سرورها، تجهیزات شبکه و سیستم‌های ابزار دقیق نسبت به نوسانات ولتاژ، تغییرات فرکانس و نویز الکتریکی حساس هستند.

اگر از UPS نامناسب یا ژنراتور بدون تنظیم دقیق استفاده شود، ممکن است این تجهیزات با مشکلاتی مانند:

• ریست شدن سیستم
• خطای نرم‌افزاری
• آسیب به بردهای الکترونیکی
• کاهش عمر تجهیزات

مواجه شوند.

به همین دلیل، در کارخانه‌های دارای اتوماسیون پیشرفته، معمولاً از UPS آنلاین (Double Conversion) استفاده می‌شود که ولتاژ و فرکانس خروجی کاملاً پایدار و بدون نوسان ارائه می‌دهد.

4.نادیده گرفتن نگهداری دوره‌ای تجهیزات

حتی بهترین سیستم برق اضطراری نیز بدون سرویس و نگهداری منظم، در زمان نیاز عملکرد مناسبی نخواهد داشت.

برنامه نگهداری باید شامل موارد زیر باشد:

• تست دوره‌ای UPS
• بررسی سلامت باتری‌ها
• کنترل اتصالات الکتریکی
• تست عملکرد تابلو ATS
• راه‌اندازی آزمایشی دیزل ژنراتور
• بررسی سطح روغن، مایع خنک‌کننده و سوخت ژنراتور
• ثبت گزارش‌های سرویس و آزمون

نگهداری پیشگیرانه (Preventive Maintenance) احتمال خرابی سیستم در زمان قطعی برق را به میزان قابل توجهی کاهش می‌دهد.

5.انتخاب تجهیزات صرفاً بر اساس قیمت

در برخی پروژه‌ها، تصمیم‌گیری تنها بر اساس پایین‌ترین قیمت انجام می‌شود؛ در حالی که هزینه اولیه، تنها بخشی از هزینه کل مالکیت (Total Cost of Ownership) است.

یک سیستم ارزان‌قیمت ممکن است در آینده باعث هزینه‌های بیشتری شود، از جمله:

• مصرف سوخت بالاتر
• خرابی زودهنگام باتری‌ها
• افزایش هزینه تعمیرات
• توقف خط تولید
• کاهش بهره‌وری کارخانه

بنابراین، هنگام انتخاب UPS یا دیزل ژنراتور باید علاوه بر قیمت، عواملی مانند کیفیت ساخت، راندمان، خدمات پس از فروش، تأمین قطعات یدکی و اعتبار برند نیز بررسی شوند.

6.بی‌توجهی به شرایط محیط نصب

محل نصب تجهیزات برق اضطراری تأثیر مستقیمی بر عملکرد و طول عمر آن‌ها دارد.

در طراحی محل نصب باید موارد زیر بررسی شود:

• دمای محیط
• میزان رطوبت
• گردوغبار و الیاف موجود در سالن تولید
• تهویه مناسب
• دسترسی برای سرویس و تعمیرات
• فاصله از منابع حرارتی
• سطح نویز مجاز برای دیزل ژنراتور

در کارخانه‌های نساجی، وجود پرز، گردوغبار و الیاف معلق در هوا می‌تواند باعث کاهش راندمان سیستم‌های خنک‌کننده و افزایش احتمال خرابی تجهیزات شود. به همین دلیل، نصب UPS و تابلوهای برق در اتاق برق استاندارد و دارای تهویه مناسب، اهمیت زیادی دارد.

7.نداشتن برنامه برای توسعه آینده کارخانه

بسیاری از کارخانه‌های نساجی در سال‌های آینده خطوط تولید جدید، ماشین‌آلات پیشرفته‌تر یا تجهیزات اتوماسیون بیشتری اضافه می‌کنند.

اگر سیستم برق اضطراری بدون در نظر گرفتن این توسعه طراحی شود، ممکن است در آینده نیاز به تعویض UPS، افزایش ظرفیت باتری‌ها یا حتی جایگزینی کامل دیزل ژنراتور باشد.

پیش‌بینی توسعه آینده، از هزینه‌های سنگین و توقف‌های طولانی در سال‌های بعد جلوگیری می‌کند.

چرا طراحی مهندسی اهمیت دارد؟

هیچ نسخه یکسانی برای همه کارخانه‌های نساجی وجود ندارد. یک واحد تولید پارچه با یک کارخانه رنگرزی یا یک مجموعه ریسندگی، از نظر نوع بار، توان مصرفی، حساسیت تجهیزات و فرآیند تولید تفاوت‌های اساسی دارد.

به همین دلیل، انتخاب سیستم برق اضطراری باید بر اساس بازدید از محل، تحلیل بارهای الکتریکی، بررسی فرآیند تولید و محاسبات مهندسی انجام شود. این رویکرد باعث می‌شود ظرفیت تجهیزات به‌درستی انتخاب شود، هزینه‌های اضافی کاهش یابد و سیستم در شرایط واقعی، عملکردی پایدار و قابل اعتماد داشته باشد.

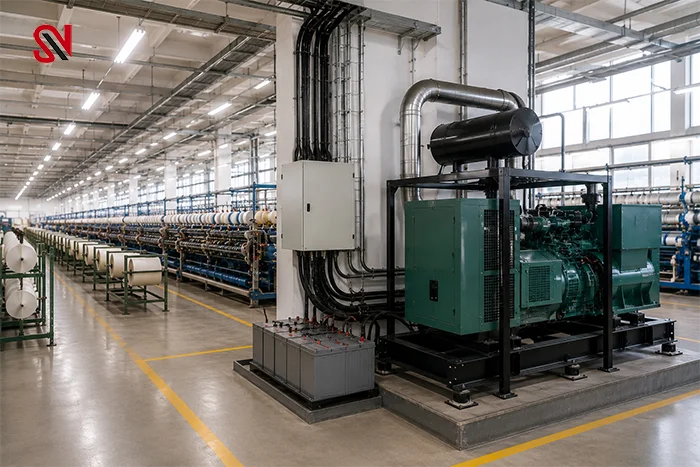

نمونه طراحی سیستم برق اضطراری برای یک کارخانه نساجی

برای درک بهتر نحوه انتخاب تجهیزات، یک سناریوی واقعی را بررسی می‌کنیم. فرض کنید یک کارخانه نساجی متوسط دارای ۵۰ دستگاه بافندگی، ۱۰ دستگاه ریسندگی، یک کمپرسور هوای صنعتی، چیلر، سیستم تهویه، اتاق سرور، شبکه کامپیوتری، دوربین‌های مداربسته، تجهیزات PLC و سیستم روشنایی اضطراری است. در چنین مجموعه‌ای، هدف از طراحی سیستم برق اضطراری این نیست که همه تجهیزات هم‌زمان توسط یو پی اس تغذیه شوند؛ بلکه باید بر اساس حساسیت بارها، از ترکیب یو پی اس، دیزل ژنراتور و تابلو ATS استفاده شود تا ضمن کاهش هزینه، از توقف خط تولید نیز جلوگیری شود.

مرحله اول: دسته‌بندی بارهای کارخانه

در این کارخانه، تجهیزات به سه گروه تقسیم می‌شوند:

به این ترتیب، فقط تجهیزات حساس روی یو پی اس قرار می‌گیرند و مصرف‌کننده‌های پرقدرت پس از روشن شدن ژنراتور دوباره وارد مدار می‌شوند.

مرحله دوم: محاسبه ظرفیت UPS

فرض کنیم مجموع بار تجهیزات حساس به شرح زیر باشد:

• اتاق سرور: ۸ کیلووات
• تجهیزات PLC و تابلوهای کنترل: ۱۲ کیلووات
• شبکه و تجهیزات مخابراتی: ۳ کیلووات
• سیستم‌های امنیتی و روشنایی اضطراری: ۷ کیلووات

جمع کل بار حساس: ۳۰ کیلووات

با در نظر گرفتن ضریب اطمینان ۲۵ درصد، ظرفیت مناسب یو پی اس حدود ۴۰ کیلوولت‌آمپر خواهد بود. اگر کارخانه برنامه توسعه داشته باشد، استفاده از یو پی اس ماژولار گزینه مناسب‌تری است؛ زیرا در آینده تنها با افزودن ماژول، ظرفیت افزایش پیدا می‌کند و نیازی به تعویض کل سیستم نخواهد بود.

مرحله سوم: انتخاب بانک باتری

اگر زمان پشتیبانی موردنیاز ۱۵ دقیقه باشد (تا ژنراتور وارد مدار شود و شرایط پایدار گردد)، بانک باتری بر اساس ظرفیت UPS و ولتاژ DC طراحی می‌شود. در بیشتر کارخانه‌ها، زمان بکاپ بین ۱۰ تا ۲۰ دقیقه کاملاً کافی است و افزایش بیش از حد آن تنها باعث افزایش هزینه خرید، فضای نصب و هزینه نگهداری خواهد شد.

مرحله چهارم: انتخاب دیزل ژنراتور

بارهای سنگین کارخانه شامل موارد زیر هستند:

• ۵۰ دستگاه بافندگی
• ۱۰ دستگاه ریسندگی
• کمپرسور هوا
• چیلر
• فن‌های تهویه
• روشنایی عمومی

فرض کنیم مجموع توان مصرفی این تجهیزات حدود ۳۸۰ کیلووات باشد. با در نظر گرفتن جریان راه‌اندازی موتورهای الکتریکی و ضریب رزرو، انتخاب دیزل ژنراتور با ظرفیت حدود ۵۰۰ تا ۵۵۰ کاوا انتخاب مناسبی خواهد بود تا سیستم در شرایط بار کامل نیز بدون افت ولتاژ کار کند.

مرحله پنجم: استفاده از تابلو ATS

تابلو ATS نقش مهمی در این سناریو دارد. هنگام قطع برق شهر، ابتدا یو پی اس بدون هیچ وقفه‌ای تجهیزات حساس را تغذیه می‌کند. هم‌زمان فرمان روشن شدن دیزل ژنراتور صادر می‌شود. پس از رسیدن ژنراتور به ولتاژ و فرکانس پایدار (معمولاً طی ۱۰ تا ۲۰ ثانیه)، ATS بارهای سنگین را از شبکه به ژنراتور منتقل می‌کند. پس از بازگشت برق شهر نیز همین فرآیند به‌صورت خودکار و ایمن انجام می‌شود.

نتیجه طراحی

در این سناریو، ترکیب تجهیزات به شکل زیر خواهد بود:

• یو پی اس آنلاین ماژولار ۴۰ کاوا برای تجهیزات حساس
• بانک باتری با زمان پشتیبانی حدود ۱۵ دقیقه
• دیزل ژنراتور حدود ۵۰۰ تا ۵۵۰ کاوا برای بارهای اصلی کارخانه
• تابلو ATS جهت سوئیچ خودکار بین برق شهر و ژنراتور

این روش باعث می‌شود خطوط تولید بدون خاموشی ناگهانی از آسیب در امان بمانند، اطلاعات PLC و سرورها از بین نرود، هزینه سرمایه‌گذاری نسبت به استفاده از UPS برای کل کارخانه به‌طور قابل توجهی کاهش یابد و امکان توسعه آینده نیز بدون تغییر اساسی در زیرساخت برق اضطراری فراهم شود.

جمع‌ بندی برق اضطراری برای کارخانه نساجی

طراحی سیستم برق اضطراری برای کارخانه نساجی تنها به انتخاب یک یو پی اس یا دیزل ژنراتور محدود نمی‌شود؛ بلکه فرآیندی مهندسی است که باید بر اساس نوع ماشین‌آلات، توان مصرفی، حساسیت خطوط تولید، مدت زمان موردنیاز برای تأمین برق و برنامه توسعه آینده کارخانه انجام شود. هرگونه اشتباه در انتخاب ظرفیت تجهیزات می‌تواند منجر به توقف تولید، افزایش ضایعات، آسیب به دستگاه‌های الکترونیکی و تحمیل هزینه‌های سنگین به مجموعه شود.

در اغلب کارخانه‌های نساجی، بهترین راهکار استفاده از ترکیبی از یو پی اس آنلاین برای تجهیزات حساس مانند PLC، اتاق سرور، سیستم‌های کنترل و شبکه، در کنار دیزل ژنراتور برای بارهای سنگین و تابلو ATS برای انتقال خودکار برق است. این ساختار علاوه بر کاهش ریسک خاموشی، هزینه سرمایه‌گذاری را نیز بهینه کرده و امکان توسعه آینده کارخانه را فراهم می‌کند.

اگر قصد خرید یا طراحی سیستم برق اضطراری برای کارخانه نساجی را دارید، پیشنهاد می‌شود پیش از انتخاب تجهیزات، محاسبات بار، زمان بکاپ، ظرفیت باتری و توان ژنراتور توسط کارشناسان متخصص انجام شود تا سیستمی متناسب با نیاز واقعی کارخانه طراحی و اجرا گردد.

سوالات متداول درباره برق اضطراری کارخانه نساجی

1. بهترین سیستم برق اضطراری برای کارخانه نساجی چیست؟
   در اکثر کارخانه‌های نساجی، استفاده هم‌زمان از یو پی اس آنلاین برای تجهیزات حساس و دیزل ژنراتور برای تأمین بارهای سنگین، بهترین و اقتصادی‌ترین راهکار محسوب می‌شود.
2. آیا تمام دستگاه‌های نساجی باید به UPS متصل شوند؟
   خیر. فقط تجهیزات حساس مانند PLC، سرورها، سیستم‌های کنترل، تجهیزات مخابراتی و شبکه به یو پی اس متصل می‌شوند. ماشین‌آلات پرمصرف معمولاً از طریق دیزل ژنراتور تغذیه خواهند شد.
3. ظرفیت UPS کارخانه چگونه محاسبه می‌شود؟
   ظرفیت یو پی اس بر اساس مجموع توان بارهای حساس، ضریب توان، ضریب اطمینان، جریان راه‌اندازی برخی تجهیزات و زمان موردنیاز برای پشتیبانی باتری تعیین می‌شود.
4. چه مدت زمان بکاپ برای کارخانه نساجی مناسب است؟
   در اغلب پروژه‌ها، زمان پشتیبانی بین ۱۰ تا ۲۰ دقیقه کافی است؛ زیرا این مدت برای راه‌اندازی دیزل ژنراتور و انتقال بار توسط تابلو ATS مناسب خواهد بود.
5. چرا استفاده از تابلو ATS اهمیت دارد؟
   تابلو ATS در زمان قطع برق، به‌صورت خودکار ژنراتور را وارد مدار کرده و بدون نیاز به دخالت اپراتور، بار را بین برق شهر و ژنراتور جابه‌جا می‌کند.
6. آیا استفاده از UPS ماژولار برای کارخانه نساجی مزیت دارد؟
   بله. یو پی اس ماژولار امکان افزایش ظرفیت در آینده، تعمیر آسان‌تر، افزونگی (Redundancy) و کاهش زمان توقف سیستم را فراهم می‌کند.
7. اگر ظرفیت UPS کمتر از نیاز باشد چه اتفاقی می‌افتد؟
   کم بودن ظرفیت یو پی اس می‌تواند باعث اضافه‌بار، خاموش شدن تجهیزات، کاهش عمر باتری و آسیب دیدن سیستم‌های حساس کارخانه شود.
8. دیزل ژنراتور چه نقشی در سیستم برق اضطراری کارخانه دارد؟
   دیزل ژنراتور پس از قطع برق شهر، انرژی موردنیاز ماشین‌آلات، کمپرسورها، چیلرها، سیستم‌های تهویه و سایر مصرف‌کننده‌های پرقدرت را تأمین می‌کند.
9. آیا امکان توسعه سیستم برق اضطراری در آینده وجود دارد؟
   بله. اگر از ابتدا طراحی سیستم به‌درستی انجام شود و تجهیزات ماژولار یا قابل توسعه انتخاب شوند، می‌توان هم‌زمان با افزایش ظرفیت تولید، سیستم برق اضطراری را نیز ارتقا داد.
10. هنگام خرید تجهیزات برق اضطراری کارخانه به چه نکاتی باید توجه کرد؟
    ظرفیت واقعی بار، کیفیت تجهیزات، نوع یو پی اس، ظرفیت باتری، توان ژنراتور، استانداردهای ایمنی، خدمات پس از فروش، تأمین قطعات یدکی و تجربه شرکت مجری، مهم‌ترین معیارهای انتخاب هستند.
