برق اضطراری کارخانه رنگ؛ چگونه از توقف خط تولید و ضایعات جلوگیری کنیم؟

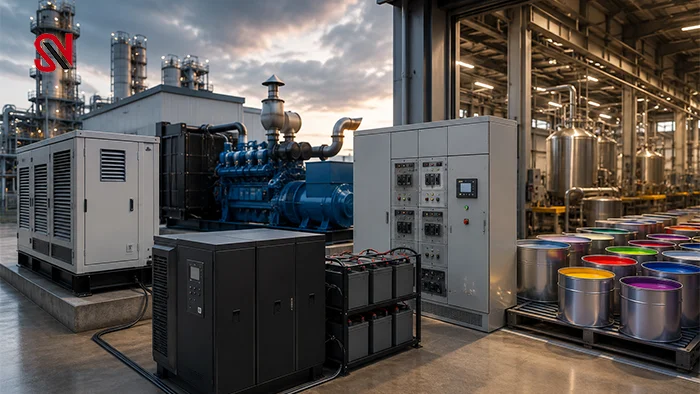

برق اضطراری کارخانه رنگ برای حفظ عملکرد تجهیزات کنترلی، جلوگیری از توقف ناگهانی فرآیند و تأمین برق تجهیزات ضروری طراحی می‌شود. در این سیستم معمولاً UPS برای بارهای حساس مانند PLC، HMI، سرور، ابزار دقیق و تجهیزات کنترلی و دیزل ژنراتور برای بارهای پرمصرف مانند میکسر، پمپ، فن و کمپرسور استفاده می‌شود. برای بسیاری از کارخانه‌های رنگ، ترکیب UPS، باتری، ژنراتور و ATS راهکار مناسب‌تری نسبت به استفاده از یک منبع اضطراری به‌تنهایی است. ظرفیت تجهیزات نیز باید بر اساس توان واقعی بار، نوع تجهیزات، جریان راه‌اندازی و زمان موردنیاز برای تأمین برق تعیین شود.

تجهیزات حیاتی برق اضطراری کارخانه رنگ

همه تجهیزات کارخانه رنگ به یک سطح از برق اضطراری نیاز ندارند. بهتر است ابتدا بارهای حساس و بارهای پرمصرف از یکدیگر تفکیک شوند.

تجهیزات کنترلی معمولاً به برق بدون وقفه نیاز دارند؛ زیرا خاموشی یا ریست‌شدن آن‌ها می‌تواند باعث اختلال در کنترل فرآیند شود. در مقابل، بارهای موتوری توان بیشتری نیاز دارند و معمولاً برای تأمین برق اضطراری آن‌ها از دیزل ژنراتور استفاده می‌شود.

سیستم برق اضطراری کارخانه رنگ چگونه طراحی می‌شود؟

یک معماری متداول برای کارخانه رنگ به این شکل است:

شبکه برق → تابلو اصلی → ATS → تابلو اضطراری → بارهای ضروری

برای تجهیزات حساس نیز مسیر UPS در نظر گرفته می‌شود:

شبکه برق / ژنراتور → UPS → تابلو بارهای حساس → PLC، HMI، سرور و ابزار دقیق

در این ساختار، ATS وظیفه انتقال خودکار منبع بین برق شبکه و ژنراتور را بر عهده دارد و UPS برق پایدار و بدون وقفه را برای تجهیزات حساس فراهم می‌کند.

این ترکیب باعث می‌شود با قطع برق، تجهیزات کنترلی خاموش نشوند و پس از ورود ژنراتور نیز بارهای ضروری بتوانند به کار خود ادامه دهند.

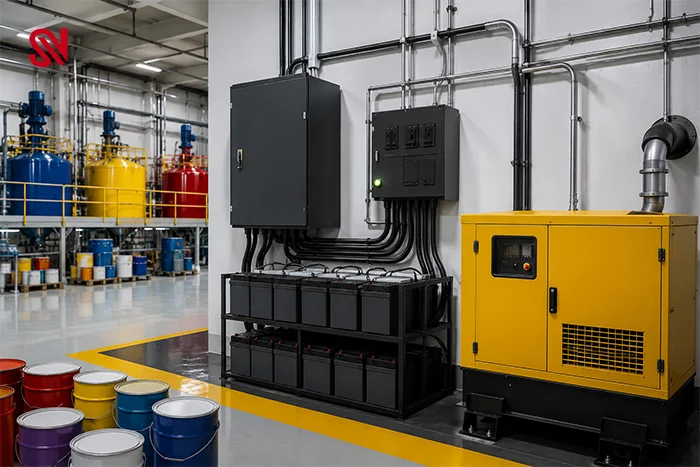

انتخاب UPS برای کارخانه رنگ

UPS مناسب کارخانه رنگ باید متناسب با نوع بارهای حساس انتخاب شود. برای تجهیزات کنترلی، ابزار دقیق، سرورها و سیستم‌های حساس، معمولاً UPS آنلاین Double Conversion گزینه مناسب‌تری است؛ زیرا برق خروجی را به‌صورت پیوسته کنترل و تنظیم می‌کند.

در انتخاب UPS باید این موارد بررسی شود:

• توان واقعی بارهای متصل
• ظرفیت kW و kVA
• ضریب توان
• زمان بکاپ موردنیاز
• نوع و ظرفیت باتری
• قابلیت Bypass
• امکان توسعه ظرفیت
• قابلیت اتصال و هماهنگی با ژنراتور

نکته مهم این است که ظرفیت UPS را نباید فقط بر اساس مجموع توان اسمی تجهیزات انتخاب کرد. نوع بار و شرایط راه‌اندازی نیز باید بررسی شود.

انتخاب دیزل ژنراتور برای کارخانه رنگ

دیزل ژنراتور برای تأمین برق بارهای بزرگ‌تر و تجهیزاتی که نیاز به کارکرد طولانی‌تر دارند استفاده می‌شود.

در کارخانه رنگ، تجهیزاتی مانند:

• میکسر
• پمپ
• کمپرسور
• فن
• سیستم‌های تهویه
• برخی تجهیزات فرآیندی

می‌توانند در گروه بارهای اضطراری ژنراتور قرار بگیرند.

در انتخاب ژنراتور علاوه بر توان مصرفی، باید جریان راه‌ اندازی موتورها نیز بررسی شود. راه‌اندازی هم‌زمان چند موتور می‌تواند باعث افت ولتاژ و افزایش نیاز لحظه‌ای سیستم شود.

به همین دلیل، ظرفیت ژنراتور باید بر اساس رفتار واقعی بار و نحوه ورود تجهیزات به مدار تعیین شود، نه فقط جمع توان پلاک تجهیزات.

محاسبه ظرفیت برق اضطراری کارخانه رنگ

برای یک برآورد اولیه، ابتدا باید مشخص شود چه تجهیزاتی قرار است به UPS یا ژنراتور متصل شوند.

مثلاً فرض کنیم مجموع بارهای حساس کارخانه 10 کیلووات باشد و ضریب توان بارها حدود 0.8 در نظر گرفته شود. توان ظاهری حدود 12.5 kVA خواهد بود.

با درنظرگرفتن مقداری ظرفیت رزرو برای توسعه و شرایط بهره‌برداری، می‌توان ظرفیت بالاتری را برای UPS انتخاب کرد.

این عدد فقط مثال آموزشی است و ظرفیت نهایی باید با توجه به مشخصات واقعی تجهیزات، نوع بار، زمان بکاپ و شرایط پروژه تعیین شود.

برای ژنراتور نیز علاوه بر توان مصرفی، جریان راه‌اندازی موتورها، ترتیب روشن‌شدن تجهیزات و شرایط محیطی باید بررسی شود.

محاسبه زمان بکاپ باتری

زمان بکاپ به توان بار و ظرفیت بانک باتری وابسته است. هرچه توان مصرفی بیشتر یا زمان بکاپ طولانی‌تر باشد، ظرفیت باتری موردنیاز نیز افزایش پیدا می‌کند.

برای انتخاب دقیق باتری باید مشخصات UPS، ولتاژ بانک، جریان دشارژ، راندمان و جدول دشارژ باتری بررسی شود.

بنابراین نمی‌توان تعداد باتری را فقط بر اساس یک فرمول ساده و بدون اطلاعات فنی UPS تعیین کرد.

سناریوهای مناسب برق اضطراری کارخانه رنگ

سناریو اول: فقط تجهیزات حساس

چنانچه هدف اصلی حفظ PLC، HMI، سرور، ابزار دقیق و سیستم کنترل باشد، می‌توان از UPS آنلاین + باتری استفاده کرد.

در این حالت نیازی نیست بارهای بزرگ موتوری روی UPS قرار بگیرند.

سناریو دوم: تجهیزات حساس و بارهای موتوری

برای کارخانه‌ای که علاوه بر تجهیزات کنترلی، میکسر، پمپ، کمپرسور و سایر بارهای موتوری دارد، ترکیب:

UPS + باتری + دیزل ژنراتور + ATS

راهکار کامل‌تری خواهد بود.

UPS بارهای حساس را بدون وقفه پشتیبانی می‌کند و ژنراتور برق بارهای بزرگ‌تر را تأمین می‌کند.

سناریو سوم: کارخانه با حساسیت بالا به توقف تولید

در کارخانه‌هایی که توقف فرآیند خسارت قابل‌توجهی ایجاد می‌کند، می‌توان علاوه بر سیستم UPS و ژنراتور، قابلیت Redundancy یا معماری N+1 را نیز بررسی کرد.

این راهکار هزینه اولیه بیشتری دارد، اما قابلیت اطمینان سیستم را افزایش می‌دهد.

نکات مهم در انتخاب برق اضطراری کارخانه رنگ

پیش از خرید تجهیزات، این اطلاعات باید مشخص شود:

• لیست تجهیزات ضروری
• توان مصرفی هر تجهیز
• نوع بار
• مشخصات موتورهای الکتریکی
• جریان راه‌اندازی
• زمان بکاپ موردنیاز
• ظرفیت موردنیاز UPS
• ظرفیت ژنراتور
• شرایط محل نصب
• امکان توسعه آینده

همچنین UPS، باتری، ژنراتور و ATS باید به‌عنوان یک سیستم یکپارچه بررسی شوند؛ انتخاب جداگانه هر تجهیز بدون توجه به هماهنگی آن‌ها می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

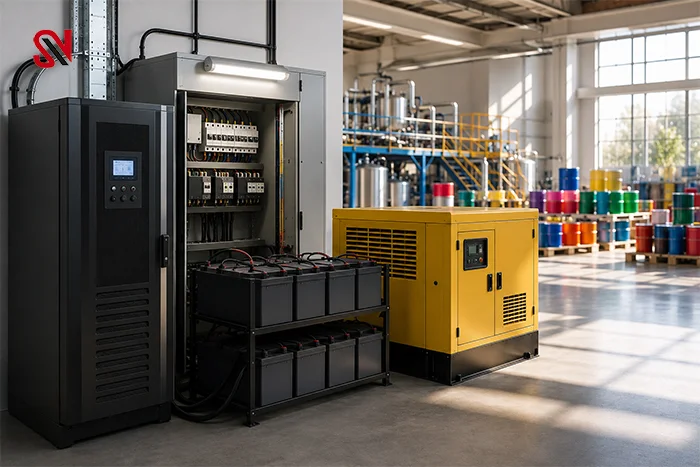

اشتباهات رایج در انتخاب برق اضطراری کارخانه رنگ

چند اشتباه می‌تواند باعث انتخاب نادرست یا افزایش غیرضروری هزینه شود:

1. انتخاب UPS فقط بر اساس توان اسمی
2. قرار دادن بارهای موتوری بزرگ روی UPS بدون بررسی فنی
3. نادیده گرفتن جریان راه‌اندازی موتورها
4. مشخص نکردن زمان واقعی بکاپ
5. انتخاب ژنراتور بدون بررسی نحوه راه‌اندازی بارها
6. بی‌توجهی به هماهنگی UPS و ژنراتور
7. انتخاب باتری بدون توجه به شرایط دمایی
8. درنظر نگرفتن افزایش بار در آینده

مهم‌ترین اصل، تفکیک بارهای حساس از بارهای قدرت و انتخاب منبع اضطراری متناسب با هر گروه است.

هزینه برق اضطراری کارخانه رنگ

هزینه سیستم برق اضطراری به مشخصات پروژه وابسته است و یک قیمت ثابت برای تمام کارخانه‌ها وجود ندارد.

عوامل اصلی مؤثر بر هزینه عبارت‌اند از:

• ظرفیت UPS
• نوع UPS
• ظرفیت و تعداد باتری
• زمان بکاپ
• ظرفیت دیزل ژنراتور
• ATS
• تابلو و تجهیزات حفاظتی
• کابل‌کشی و نصب
• سیستم مانیتورینگ
• سطح Redundancy
• برند و خدمات پس از فروش

بنابراین برای استعلام قیمت دقیق، ابتدا باید مشخصات بارها و نیاز واقعی کارخانه مشخص شود.

چک‌لیست انتخاب برق اضطراری کارخانه رنگ

1. تجهیزات حیاتی مشخص شده‌اند.
2. بارهای حساس از بارهای موتوری تفکیک شده‌اند.
3. توان واقعی تجهیزات مشخص شده است.
4. جریان راه‌اندازی موتورها بررسی شده است.
5. زمان بکاپ تعیین شده است.
6. ظرفیت UPS و باتری محاسبه شده است.
7. ظرفیت ژنراتور بررسی شده است.
8. هماهنگی UPS، ژنراتور و ATS بررسی شده است.
9. شرایط محل نصب تجهیزات بررسی شده است.
10. امکان توسعه آینده در نظر گرفته شده است.

دریافت پیشنهاد فنی و قیمت

انتخاب برق اضطراری کارخانه رنگ باید بر اساس نوع تجهیزات، توان واقعی بار، جریان راه‌اندازی، زمان بکاپ و شرایط بهره‌برداری انجام شود. برای مشاوره خرید و دریافت پیشنهاد مناسب، مشخصات تجهیزات و بارهای حیاتی کارخانه را ارسال کنید تا ظرفیت UPS، باتری و دیزل ژنراتور متناسب با نیاز پروژه بررسی شود.

سوالات متداول

1. میکسر کارخانه رنگ در زمان قطع برق چگونه باید تغذیه شود؟
   بسته به اهمیت میکسر در فرآیند تولید، توان موتور و نحوه توقف آن، می‌توان آن را در فهرست بارهای اضطراری قرار داد. در این حالت معمولاً تغذیه آن از ژنراتور بررسی می‌شود و جریان راه‌اندازی موتور باید در طراحی لحاظ شود.
2. چه زمانی پمپ‌های انتقال رنگ باید به برق اضطراری متصل شوند؟
   زمانی که توقف پمپ باعث اختلال در فرآیند تولید، انتقال مواد یا تخلیه ایمن سیستم شود، قرار دادن آن در مدار برق اضطراری می‌تواند ضروری باشد. نوع پمپ و توان موتور نیز باید در محاسبات ژنراتور بررسی شود.
3. کمپرسور هوای کارخانه رنگ چه نقشی در طراحی برق اضطراری دارد؟
   در کارخانه‌هایی که عملکرد تجهیزات پنوماتیک به کمپرسور وابسته است، قطع برق کمپرسور می‌تواند فرآیند تولید را مختل کند. بنابراین نقش کمپرسور و توان راه‌اندازی آن باید هنگام تعیین ظرفیت ژنراتور بررسی شود.
4. چه بخش‌هایی از سیستم تهویه کارخانه رنگ باید برق اضطراری داشته باشند؟
   در صورت وابستگی فرآیند یا شرایط ایمنی و محیطی کارخانه به تهویه، بخش‌هایی از سیستم تهویه می‌توانند در مدار برق اضطراری قرار گیرند. ظرفیت و نوع فن‌ها و موتورهای مربوطه باید در طراحی ژنراتور لحاظ شود.
5. PLC خط تولید رنگ را با UPS تغذیه کنیم یا ژنراتور؟
   PLC از تجهیزات حساس کنترلی است و خاموشی یا ریست آن می‌تواند باعث اختلال در کنترل فرآیند شود. به همین دلیل معمولاً PLC و تجهیزات کنترلی مرتبط مستقیماً در گروه بارهای مناسب برای UPS قرار می‌گیرند.
6. تابلو کنترل خط تولید رنگ هنگام قطع برق از چه منبعی تغذیه می‌شود؟
   تابلو کنترل می‌تواند از مسیر UPS تغذیه شود تا تجهیزات کنترلی در زمان انتقال برق شبکه به ژنراتور دچار وقفه نشوند. معماری دقیق اتصال به ساختار تابلوهای کارخانه و نوع تجهیزات کنترل بستگی دارد.
7. قطع برق تا زمان روشن شدن ژنراتور چه تأثیری بر خط تولید رنگ دارد؟
   انتقال منبع برق از شبکه به ژنراتور با ATS ممکن است دارای وقفه باشد. برای تجهیزاتی که تحمل این وقفه را ندارند، استفاده از UPS باعث می‌شود برق آن‌ها در زمان راه‌اندازی و ورود ژنراتور بدون وقفه تأمین شود.
8. ترکیب UPS و ژنراتور برای میکسر و PLC کارخانه رنگ چگونه انجام می‌شود؟
   از نظر معماری امکان طراحی یک سیستم مشترک وجود دارد، اما بهتر است بارهای موتوری مانند میکسر و بارهای حساس مانند PLC از نظر مسیر تغذیه و حفاظت تفکیک شوند. UPS معمولاً برای بارهای حساس و ژنراتور برای بارهای قدرت انتخاب می‌شود.
9. راه‌اندازی هم‌زمان میکسر، پمپ و کمپرسور چه اثری بر ظرفیت ژنراتور دارد؟
   راه‌اندازی هم‌زمان چند موتور می‌تواند جریان لحظه‌ای بالایی ایجاد کند و باعث افت ولتاژ شود. به همین دلیل ترتیب ورود بارها به مدار باید در طراحی برق اضطراری کارخانه رنگ بررسی شود.
10. اولویت‌بندی تجهیزات برای برق اضطراری کارخانه رنگ چگونه انجام می‌شود؟
    اولویت معمولاً با تجهیزاتی است که توقف آن‌ها باعث از دست رفتن کنترل فرآیند، اختلال در تولید یا ایجاد شرایط نامطلوب در فرآیند می‌شود. PLC، HMI، ابزار دقیق و سیستم‌های کنترلی معمولاً در اولویت UPS قرار می‌گیرند و تجهیزات قدرت بر اساس اهمیت فرآیند برای ژنراتور انتخاب می‌شوند.
