انتخاب UPS برای PLC خط تولید صنعتی | محاسبه توان، زمان پشتیبانی و باتری
فهرست مطالب
فرض کنید خط تولید در حال کار است و PLC در چند میلی‌ثانیه، فرمان توقف یا ادامه فعالیت تجهیزات را صادر می‌کند؛ ناگهان برق شبکه قطع می‌شود یا ولتاژ برای لحظاتی از محدوده مجاز خارج می‌شود. در این شرایط، مسئله فقط خاموش‌شدن یک تجهیز نیست؛ اختلال در سیستم کنترل می‌تواند کل فرآیند تولید را تحت تأثیر قرار دهد.
به همین دلیل، UPS برای PLC خط تولید صنعتی صرفاً یک منبع برق پشتیبان نیست؛ بخشی از معماری برق اضطراری و پایداری سیستم کنترل محسوب می‌شود. انتخاب آن نیز با انتخاب یک UPS معمولی برای تجهیزات اداری تفاوت دارد و باید بر اساس توان واقعی بار، تجهیزات متصل، زمان پشتیبانی، نوع باتری و شرایط شبکه برق انجام شود.
در این مقاله بررسی می‌کنیم برای PLC و تجهیزات اتوماسیون خط تولید چه نوع UPSای مناسب است، ظرفیت آن چگونه محاسبه می‌شود، چه میزان باتری نیاز دارد و در چه شرایطی باید UPS را در کنار دیزل ژنراتور و سایر تجهیزات برق اضطراری طراحی کرد.

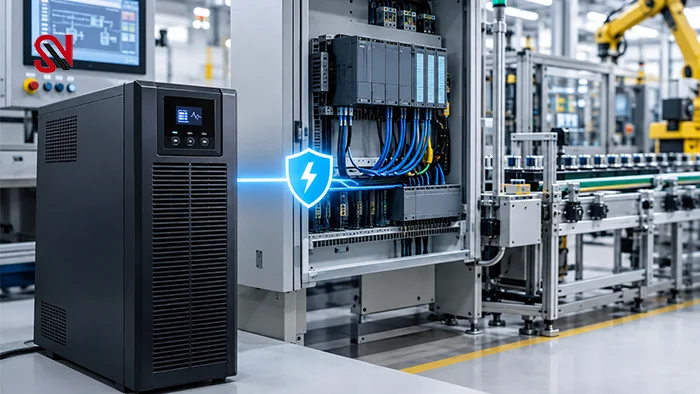

چرا PLC خط تولید به UPS نیاز دارد؟
PLC و تجهیزات مرتبط با آن معمولاً بخش مهمی از سیستم کنترل خط تولید را تشکیل می‌دهند. خاموش‌شدن ناگهانی این تجهیزات می‌تواند ارتباط میان سیستم کنترل و بخش‌های مختلف فرآیند را مختل کند.
UPS در این شرایط، یک منبع تغذیه بدون وقفه برای تجهیزات متصل فراهم می‌کند و در صورت قطع برق، انرژی موردنیاز را از باتری تأمین می‌کند.
مهم‌ترین دلایل استفاده از UPS برای PLC صنعتی عبارت‌اند از:
- جلوگیری از خاموش‌شدن ناگهانی PLC
- تأمین برق در زمان قطعی شبکه
- کاهش اثر برخی نوسانات و اختلالات برق
- فراهم‌کردن زمان کافی برای ادامه فرآیند یا خاموش‌کردن کنترل‌شده سیستم
- حفاظت بهتر از تجهیزات حساس اتوماسیون
- افزایش پایداری سیستم کنترل خط تولید
در پروژه‌های صنعتی، UPS معمولاً فقط برای خود PLC در نظر گرفته نمی‌شود و ممکن است تجهیزات جانبی مانند HMI، تجهیزات شبکه، ماژول‌های ارتباطی و سایر تجهیزات کنترل نیز به آن متصل باشند.
قطع برق چه تأثیری بر سیستم کنترل خط تولید دارد؟
تأثیر قطع برق به معماری خط تولید، نوع PLC، تجهیزات متصل و نحوه طراحی سیستم کنترل بستگی دارد؛ اما خاموشی ناگهانی می‌تواند باعث توقف یا اختلال در فرآیند شود.
برای مثال، یک سیستم کنترل ممکن است به شکل زیر عمل کند:
- PLC ← ماژول‌های I/O ← سنسورها و تجهیزات کنترلی ← تجهیزات خط تولید
در صورت قطع برق، PLC و تجهیزات مرتبط ممکن است خاموش شوند و ارتباط سیستم کنترل با فرآیند از بین برود.
در برخی خطوط تولید، بازگرداندن سیستم به وضعیت قبلی نیز به زمان نیاز دارد. به همین دلیل، برای تجهیزات کنترلی حساس معمولاً تأمین برق پایدار و قابل اطمینان اهمیت زیادی دارد.

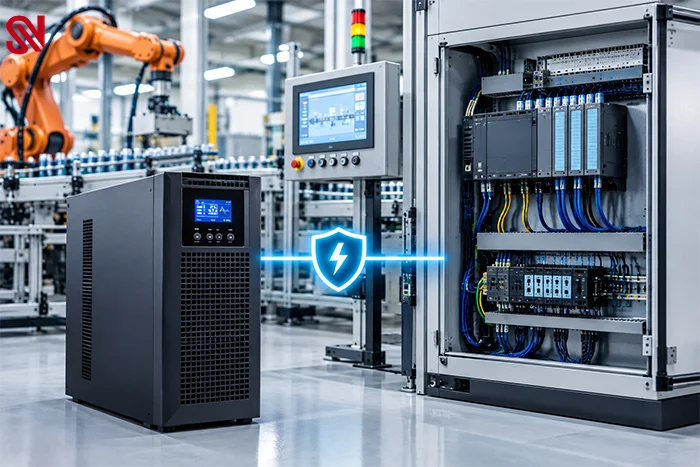

UPS چگونه از PLC و تجهیزات اتوماسیون صنعتی محافظت می‌کند؟
UPS بین شبکه برق و تجهیزات مصرف‌کننده قرار می‌گیرد و بسته به نوع UPS، وظایف مختلفی برای تأمین برق پایدار انجام می‌دهد.
در زمان عادی، UPS انرژی موردنیاز بار را از ورودی دریافت می‌کند و در صورت قطع برق، باتری وارد مدار می‌شود تا تجهیزات بدون وقفه یا با حداقل وقفه به کار خود ادامه دهند.
در یک سیستم صنعتی، UPS می‌تواند برای تأمین برق تجهیزاتی مانند موارد زیر استفاده شود:
- PLC و CPU
- ماژول‌های ورودی و خروجی
- HMI
- سوئیچ‌های شبکه صنعتی
- تجهیزات ارتباطی
- سیستم‌های مانیتورینگ
- برخی تجهیزات ابزار دقیق
- تابلوهای کنترل
البته اینکه چه تجهیزاتی باید روی UPS قرار بگیرند، باید بر اساس معماری سیستم و مشخصات بار تعیین شود.
چه نوع UPS برای PLC صنعتی مناسب است؟
انتخاب نوع UPS به حساسیت فرآیند، کیفیت شبکه برق، نوع بار و الزامات پروژه بستگی دارد.
UPS آنلاین Double Conversion
UPS آنلاین در ساختار Double Conversion، برق ورودی را به DC و سپس دوباره به AC تبدیل می‌کند. این معماری امکان کنترل بهتر کیفیت برق خروجی و جداسازی بیشتر بار از برخی اختلالات شبکه را فراهم می‌کند.
برای سیستم‌های کنترل حساس صنعتی، UPS آنلاین می‌تواند گزینه مناسبی باشد؛ اما انتخاب نهایی باید بر اساس مشخصات پروژه انجام شود.
UPS Line Interactive
این نوع UPS برای برخی بارهای حساس گزینه قابل استفاده‌ای است و معمولاً نسبت به UPS آفلاین کنترل بیشتری روی نوسانات ولتاژ دارد.
با این حال، در پروژه‌های صنعتی حساس باید کیفیت شبکه و الزامات تجهیزات کنترل به‌طور دقیق بررسی شود.
UPS آفلاین
UPS آفلاین بیشتر برای بارهایی استفاده می‌شود که حساسیت کمتری نسبت به اختلالات برق دارند. برای انتخاب UPS PLC، صرفاً قیمت پایین‌تر نباید معیار تصمیم‌گیری باشد و باید حساسیت سیستم کنترل و شرایط شبکه در نظر گرفته شود.
چگونه ظرفیت UPS برای PLC خط تولید محاسبه می‌شود؟
یکی از اشتباهات رایج این است که ظرفیت UPS فقط بر اساس توان نوشته‌شده روی PLC انتخاب شود.
در یک پروژه صنعتی، ابتدا باید تمام بارهایی که قرار است از UPS تغذیه شوند مشخص شوند.
برای مثال:
| تجهیز | توان تقریبی/واقعی موردنیاز |
| PLC | بر اساس دیتاشیت |
| HMI | بر اساس مشخصات سازنده |
| تجهیزات I/O | بر اساس ساختار سیستم |
| سوئیچ شبکه | بر اساس مشخصات تجهیز |
| تجهیزات ارتباطی | بر اساس بار واقعی |
| سایر تجهیزات کنترل | بر اساس طراحی پروژه |
پس از تعیین مجموع بار، ظرفیت UPS با درنظرگرفتن ضریب اطمینان و شرایط بهره‌برداری انتخاب می‌شود.
در این مرحله باید تفاوت W، VA و kVA نیز در نظر گرفته شود؛ زیرا ظرفیت UPS تنها با یک عدد وات قابل تعیین نیست.
برای انتخاب دقیق ظرفیت، بهتر است توان واقعی تجهیزات از روی پلاک یا دیتاشیت آنها بررسی شود.
آیا توان PLC تنها معیار انتخاب UPS است؟
خیر.
PLC ممکن است توان نسبتاً کمی مصرف کند، اما تجهیزات جانبی سیستم کنترل نیز باید در محاسبات لحاظ شوند.
برای نمونه، ممکن است یک سیستم شامل PLC، HMI، سوئیچ شبکه، تجهیزات ارتباطی و چند تجهیز کنترلی دیگر باشد.
در چنین شرایطی، اگر فقط مصرف PLC در نظر گرفته شود، ظرفیت UPS ممکن است کمتر از نیاز واقعی سیستم انتخاب شود.
به همین دلیل، محاسبه ظرفیت باید بر اساس کل بار متصل به UPS انجام شود.
زمان پشتیبانی UPS برای PLC چقدر باید باشد؟
زمان پشتیبانی یا Backup Time مدت زمانی است که UPS می‌تواند پس از قطع برق، بار متصل را از طریق باتری تغذیه کند.
این زمان به عوامل مختلفی بستگی دارد، از جمله:
- ظرفیت بانک باتری
- تعداد باتری‌ها
- ظرفیت UPS
- توان واقعی بار
- راندمان سیستم
- وضعیت و عمر باتری
- شرایط دمایی
- عمق دشارژ باتری
بنابراین نمی‌توان برای تمام PLCها یک زمان پشتیبانی ثابت تعیین کرد.
در یک پروژه ممکن است هدف فقط جلوگیری از خاموشی لحظه‌ای و فراهم‌کردن زمان انتقال به ژنراتور باشد؛ در پروژه‌ای دیگر ممکن است زمان بیشتری برای ادامه فرآیند یا خاموشی کنترل‌شده موردنیاز باشد.

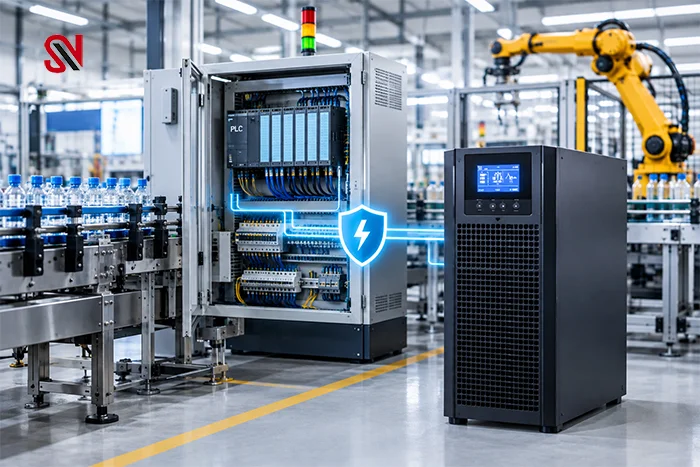

انتخاب باتری UPS برای PLC صنعتی
باتری یکی از مهم‌ترین اجزای سیستم UPS است و ظرفیت آن مستقیماً روی زمان پشتیبانی تأثیر می‌گذارد.
برای انتخاب بانک باتری باید موارد زیر مشخص شود:
- ولتاژ DC موردنیاز UPS
- تعداد باتری‌های موردنیاز
- ظرفیت Ah
- جریان دشارژ
- زمان Backup موردنیاز
- شرایط محیطی محل نصب
- دمای محیط
- عمر مورد انتظار باتری
- امکان توسعه سیستم در آینده
بنابراین انتخاب باتری نباید صرفاً بر اساس قیمت انجام شود.
برای آشنایی بیشتر با ساختار و عملکرد باتری، می‌توانید مقاله باتری یو پی اس چیست را نیز مطالعه کنید.
آیا PLC و HMI را می‌توان به یک UPS متصل کرد؟
در بسیاری از سیستم‌ها، PLC و HMI می‌توانند از یک UPS مشترک تغذیه شوند؛ اما این تصمیم باید بر اساس ظرفیت UPS، مشخصات بار و معماری سیستم کنترل انجام شود.
اگر تجهیزات متصل به UPS شامل PLC، HMI، سوئیچ شبکه و تجهیزات ارتباطی باشند، مجموع مصرف آنها باید در محاسبات ظرفیت UPS لحاظ شود.
در پروژه‌های حساس نیز ممکن است برای افزایش قابلیت اطمینان، معماری برق اضطراری به شکل متفاوتی طراحی شود.
بنابراین پاسخ یکسانی برای تمام خطوط تولید وجود ندارد.
آیا UPS PLC باید آنلاین باشد؟
لزوم استفاده از UPS آنلاین به شرایط پروژه بستگی دارد.
اگر شبکه برق دارای نوسانات، اختلالات یا شرایطی باشد که کیفیت برق برای سیستم کنترل اهمیت زیادی داشته باشد، UPS آنلاین می‌تواند مزایایی در زمینه تنظیم و تأمین برق خروجی داشته باشد.
اما اگر شبکه شرایط مناسبی داشته باشد و حساسیت بار پایین‌تر باشد، گزینه‌های دیگری نیز ممکن است قابل بررسی باشند.
بنابراین انتخاب UPS آنلاین باید بر اساس مواردی مانند:
- حساسیت PLC
- نوع تجهیزات متصل
- کیفیت برق شبکه
- توان بار
- زمان Backup
- وجود ژنراتور
- الزامات پروژه
انجام شود.
هماهنگی UPS با دیزل ژنراتور در کارخانه
در بسیاری از کارخانه‌ها، UPS و دیزل ژنراتور در کنار یکدیگر استفاده می‌شوند و هرکدام وظیفه متفاوتی دارند.
یک معماری ساده می‌تواند به شکل زیر باشد:
- برق شهر → UPS → PLC و تجهیزات کنترل
و در زمان قطعی:
- دیزل ژنراتور → تابلو ATS/AMF → UPS → PLC و تجهیزات کنترل
در این ساختار، UPS وظیفه تأمین برق بدون وقفه برای بار حساس را بر عهده دارد و ژنراتور می‌تواند پس از راه‌اندازی، منبع تغذیه سیستم را برای مدت طولانی‌تری تأمین کند.
سازگاری UPS و ژنراتور باید در مرحله طراحی بررسی شود. مشخصات ورودی UPS، ظرفیت ژنراتور، کیفیت توان، نحوه انتقال بار و شرایط راه‌اندازی ژنراتور از جمله موارد مهم در این بررسی هستند.
UPS برای PLC در چه صنایعی استفاده می‌شود؟
سیستم‌های PLC و اتوماسیون در بسیاری از صنایع استفاده می‌شوند و نیاز به برق پایدار نیز با توجه به حساسیت فرآیند متفاوت است.
برخی کاربردهای مهم عبارت‌اند از:
- کارخانه فولاد
- کارخانه سیمان
- صنایع غذایی
- صنایع دارویی
- صنایع شیمیایی
- پالایشگاه‌ها
- پتروشیمی
- تصفیه‌خانه‌ها
- معادن
- نیروگاه‌ها
- صنایع نساجی
- خطوط تولید صنعتی
در چنین پروژه‌هایی، انتخاب UPS باید متناسب با نوع فرآیند، تجهیزات کنترل و معماری برق اضطراری انجام شود.

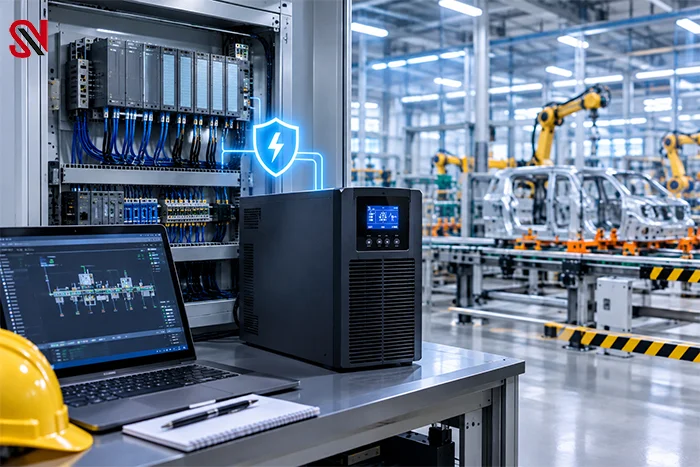

برای انتخاب UPS مناسب PLC چه اطلاعاتی لازم است؟
برای انتخاب دقیق UPS، داشتن چند اطلاعات پایه ضروری است:
- توان مصرفی PLC و تجهیزات جانبی
- تعداد تجهیزات متصل به UPS
- ولتاژ ورودی و خروجی
- زمان Backup موردنیاز
- نوع و مدل PLC
- نوع تجهیزات ارتباطی و شبکه
- شرایط محیطی محل نصب
- وجود یا عدم وجود دیزل ژنراتور
- امکان افزایش بار در آینده
- الزامات مربوط به افزونگی و قابلیت اطمینان
هرچه اطلاعات پروژه دقیق‌تر باشد، انتخاب ظرفیت UPS و بانک باتری نیز دقیق‌تر انجام خواهد شد.
جمع بندی نهایی درباره UPS برای PLC خط تولید صنعتی
UPS برای PLC خط تولید صنعتی باید بر اساس مجموع بارهای سیستم کنترل، کیفیت برق ورودی، زمان پشتیبانی موردنیاز، ظرفیت بانک باتری و معماری برق اضطراری انتخاب شود.
برای یک پروژه صنعتی، انتخاب UPS صرفاً با نگاه‌کردن به توان PLC کافی نیست. تجهیزات جانبی مانند HMI، تجهیزات شبکه، ماژول‌های ارتباطی و سایر بارهای کنترلی نیز باید در محاسبات لحاظ شوند.
در پروژه‌هایی که دیزل ژنراتور نیز وجود دارد، هماهنگی میان UPS، ژنراتور و تابلو انتقال خودکار باید از مرحله طراحی مورد بررسی قرار گیرد.
در نهایت، ظرفیت UPS، تعداد باتری‌ها و زمان Backup باید بر اساس مشخصات واقعی پروژه محاسبه شوند؛ نه بر اساس یک ظرفیت ثابت برای تمام خطوط تولید.
مشاوره انتخاب UPS صنعتی: برای انتخاب UPS مناسب PLC و تجهیزات اتوماسیون صنعتی، محاسبه ظرفیت UPS و بانک باتری و بررسی شرایط برق اضطراری پروژه، می‌توانید مشخصات بار و زمان پشتیبانی موردنیاز را با کارشناسان سارنگ نوین رسانا بررسی کنید.
