یو پی اس برای پمپ صنعتی | راهنمای انتخاب UPS مناسب پمپ

یو پی اس برای پمپ صنعتی زمانی کاربرد دارد که عملکرد پمپ باید در برابر قطع برق، افت ولتاژ، نوسان برق یا وقفه کوتاه شبکه پایدار بماند. با این حال، انتخاب UPS برای پمپ با انتخاب یک UPS برای کامپیوتر یا سرور تفاوت اساسی دارد؛ چون موتور پمپ هنگام راه‌اندازی می‌تواند جریان بسیار بیشتری از حالت عادی مصرف کند و همین جریان لحظه‌ای باید در طراحی UPS در نظر گرفته شود.

برای یک پمپ صنعتی، فقط توان نامی موتور معیار انتخاب نیست. توان و جریان موتور، ولتاژ و تعداد فاز، روش راه‌اندازی، جریان هجومی، نوع بار مکانیکی، مدت زمان پشتیبانی موردنیاز، تعداد دفعات روشن‌شدن پمپ و شرایط شبکه برق باید هم‌زمان بررسی شوند. منابع فنی Schneider Electric نیز برای بارهای موتوری بر بررسی جریان کارکرد، جریان هجومی و مدت آن و انتخاب UPS متناسب با این شرایط تأکید می‌کنند.

در پروژه‌های صنعتی، پمپ ممکن است بخشی از یک سیستم حیاتی مانند گردش آب خنک‌کننده، آبرسانی فرآیند، سیستم‌های تصفیه، انتقال سیال، تجهیزات پالایشگاهی، خطوط تولید یا تأسیسات کارخانه باشد. در چنین شرایطی، انتخاب اشتباه UPS می‌تواند باعث شود منبع برق اضطراری در لحظه راه‌اندازی موتور دچار اضافه‌بار شود.

در ادامه، ظرفیت موردنیاز، انواع UPS مناسب پمپ، جریان راه‌اندازی، نقش VFD و سافت‌استارتر، زمان بکاپ، باتری و نکات خرید را بررسی می‌کنیم.

آیا UPS برای پمپ صنعتی مناسب است؟

پاسخ به این پرسش به مشخصات پمپ و موتور آن بستگی دارد.

UPS می‌تواند برای تأمین برق اضطراری یک پمپ صنعتی استفاده شود، اما هر UPS برای این کار مناسب نیست. UPS باید توانایی تأمین بار موتوری و تحمل شرایط راه‌اندازی آن را داشته باشد.

موتورهای الکتریکی هنگام شروع به کار رفتار متفاوتی با بارهای الکترونیکی مانند سرور، کامپیوتر یا تجهیزات شبکه دارند. در زمان راه‌اندازی، موتور می‌تواند جریان بسیار بالاتری نسبت به جریان عادی خود دریافت کند. Schneider Electric نیز هشدار می‌دهد که جریان هجومی موتور ممکن است یک UPS نامتناسب را دچار اضافه‌بار کند و شکل موج خروجی نیز برای بارهای موتوری اهمیت دارد.

به همین دلیل، در پروژه‌ای که قرار است UPS پمپ صنعتی نصب شود، این اطلاعات باید پیش از انتخاب دستگاه مشخص باشند:

بنابراین پاسخ دقیق برای هر پروژه، پس از بررسی مشخصات موتور و پمپ ارائه می‌شود.

UPS پمپ صنعتی چه وظیفه‌ای دارد؟

وظیفه UPS در چنین سیستمی فقط تأمین برق هنگام قطع کامل شبکه نیست.

یک سیستم مناسب می‌تواند برای حفظ برق تجهیزات حساس، کاهش اثر اختلالات شبکه و ایجاد زمان کافی برای ادامه کار یا خاموش‌کردن کنترل‌شده تجهیزات استفاده شود.

برای نمونه، پمپی را تصور کنید که وظیفه گردش سیال خنک‌کننده در یک فرآیند صنعتی را بر عهده دارد. توقف ناگهانی پمپ ممکن است فقط به خاموش‌شدن موتور محدود نشود و روی تجهیزات دیگر نیز اثر بگذارد.

در این شرایط UPS می‌تواند بخشی از معماری برق پشتیبان باشد.

ساختار کلی را می‌توان به این شکل دید:

شبکه برق → تابلو برق → UPS → تابلو بار → موتور پمپ

در پروژه‌های بزرگ‌تر، طراحی ممکن است شامل تابلوهای بای‌پس، کلیدهای حفاظتی، باتری‌بانک، ژنراتور، سیستم کنترل و تجهیزات مدیریت انرژی نیز باشد.

به همین دلیل، برق اضطراری پمپ باید به‌عنوان بخشی از کل سیستم برق پروژه دیده شود، نه یک دستگاه مستقل که صرفاً بر اساس توان موتور خریداری شود.

چرا انتخاب UPS برای موتور پمپ حساس‌تر است؟

موتور پمپ یک بار موتوری و معمولاً القایی است. رفتار این بار هنگام راه‌اندازی با تجهیزات الکترونیکی تفاوت دارد.

در لحظه استارت، موتور برای رسیدن به سرعت کاری خود به جریان بیشتری نیاز دارد. مقدار دقیق این جریان به طراحی موتور و روش راه‌اندازی بستگی دارد. روش‌هایی مانند راه‌اندازی مستقیم، ستاره-مثلث، سافت‌استارتر و VFD می‌توانند شرایط استارت را تغییر دهند. منابع مهندسی Eaton نیز در تحلیل راه‌اندازی موتور، روش‌هایی مانند Direct-on-Line، Star-Delta، Soft Start و VFD را به‌عنوان عوامل مؤثر بر رفتار راه‌اندازی بررسی می‌کنند.

پس یک اشتباه رایج این است که کارفرما فقط بگوید:

«موتور پمپ ۳۰ کیلووات است؛ یک UPS کمی بزرگ‌تر از ۳۰ کیلووات می‌خواهم.»

این روش برای پروژه صنعتی قابل اتکا نیست.

ظرفیت UPS باید با توجه به بار دائم + شرایط راه‌اندازی + توان ظاهری + قابلیت اضافه‌بار UPS + شرایط شبکه و روش کنترل موتور بررسی شود.

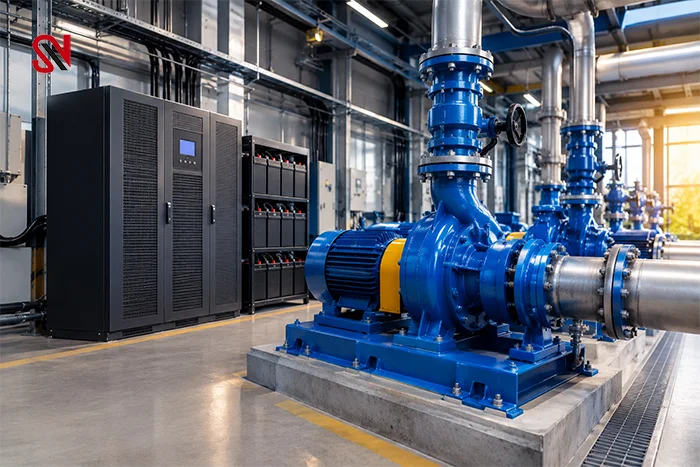

جریان راه‌اندازی پمپ چه تأثیری روی UPS دارد؟

جریان راه‌اندازی یکی از مهم‌ترین عوامل انتخاب UPS برای موتور پمپ است.

در زمان استارت، موتور هنوز به سرعت نامی نرسیده و شرایط الکتریکی آن با زمان کارکرد عادی تفاوت دارد. در نتیجه، UPS باید بتواند برای مدت مشخصی توان و جریان موردنیاز را تأمین کند.

Schneider Electric نیز برای بارهای موتوری تأکید می‌کند که جریان هجومی و مدت زمان آن باید هنگام انتخاب UPS بررسی شود.

Eaton نیز در تحلیل راه‌اندازی موتور، افت ولتاژ باس، زمان شتاب‌گیری، جریان راه‌اندازی و روش استارت را از پارامترهای مهم می‌داند.

بنابراین هنگام انتخاب UPS موتور صنعتی این پرسش‌ها باید پاسخ داده شوند:

1. جریان نامی موتور چقدر است؟
2. جریان راه‌اندازی چقدر است؟
3. استارت موتور مستقیم است یا کنترل‌شده؟
4. موتور با VFD راه‌اندازی می‌شود؟
5. سافت‌استارتر وجود دارد؟
6. مدت زمان استارت چقدر است؟
7. موتور در زمان استارت چه بار مکانیکی دارد؟
8. UPS در حالت باتری چه ظرفیت اضافه‌بار دارد؟
9. UPS توانایی تحمل بار موتوری را دارد؟
10. تعداد استارت‌های مجاز در بازه زمانی مشخص چقدر است؟

آیا توان موتور برای تعیین ظرفیت UPS کافی است؟

خیر.

توان موتور یکی از اطلاعات اصلی است اما به‌تنهایی کافی نیست.

برای انتخاب دقیق UPS باید مجموعه‌ای از مشخصات الکتریکی و مکانیکی بررسی شود. در موتورهای سه‌فاز، توان اکتیو، ضریب توان و راندمان نیز روی جریان ورودی اثر می‌گذارند.

به‌صورت ساده:

توان ظاهری موتور = توان اکتیو / ضریب توان

اما در پروژه واقعی، انتخاب UPS نباید تنها با یک فرمول ساده انجام شود؛ چون جریان راه‌اندازی و قابلیت اضافه‌بار UPS نیز باید بررسی شود.

برای مثال، دو موتور با توان یکسان ممکن است در زمان راه‌اندازی رفتار متفاوتی داشته باشند. بنابراین ممکن است یک UPS مشخص برای یک موتور مناسب باشد ولی برای موتور دیگری با همان توان نامی، انتخاب مناسبی نباشد.

جدول اطلاعات موردنیاز برای انتخاب UPS پمپ

پیش از دریافت پیشنهاد فنی، اطلاعات زیر را آماده کنید:

این اطلاعات، مسیر انتخاب را بسیار دقیق‌تر می‌کند.

کدام نوع UPS برای پمپ صنعتی مناسب است؟

انتخاب نوع UPS به ساختار پروژه بستگی دارد.

در پروژه‌های صنعتی، معمولاً UPSهایی با معماری و توان مناسب برای بارهای صنعتی بررسی می‌شوند. در بسیاری از کاربردهای حساس، UPS آنلاین Double Conversion می‌تواند گزینه‌ای برای بررسی باشد؛ زیرا بار از مسیر تبدیل AC/DC و DC/AC تغذیه می‌شود و امکان کنترل و تنظیم بهتر کیفیت برق فراهم می‌شود.

اما «آنلاین بودن» به‌تنهایی به معنی مناسب‌بودن برای موتور پمپ نیست.

این نکته بسیار مهم است.

ممکن است یک UPS آنلاین از نظر معماری برای پروژه مناسب باشد ولی توانایی لازم برای جریان راه‌اندازی موتور موردنظر را نداشته باشد.

بنابراین سه موضوع باید جداگانه بررسی شوند:

1. نوع UPS
2. ظرفیت UPS
3. قابلیت UPS برای بار موتوری و جریان راه‌اندازی

تفاوت UPS معمولی و UPS صنعتی برای پمپ

در انتخاب تجهیزات، تفاوت بین بار IT و بار صنعتی بسیار مهم است.

UPSهای طراحی‌شده برای تجهیزات کامپیوتری، سرور و شبکه الزاماً برای موتورهای بزرگ مناسب نیستند. Schneider Electric نیز اعلام کرده است که برخی UPSهای طراحی‌شده برای بارهای IT ممکن است برای بارهای صنعتی دارای جریان هجومی بالا مناسب نباشند.

مقایسه کلی:

این تفاوت دلیل مهمی است که خرید UPS برای پمپ صنعتی باید بر اساس مشخصات پروژه انجام شود.

آیا UPS آنلاین برای پمپ صنعتی مناسب است؟

UPS آنلاین می‌تواند در پروژه‌هایی که کیفیت برق و تداوم تغذیه اهمیت زیادی دارد مورد بررسی قرار گیرد، اما برای پمپ، ویژگی‌های مربوط به بار موتوری باید در مشخصات فنی دستگاه بررسی شود.

در UPS آنلاین Double Conversion، برق ورودی ابتدا به DC تبدیل و سپس توسط اینورتر دوباره به AC تبدیل می‌شود. این ساختار امکان کنترل مناسب‌تر کیفیت برق خروجی را فراهم می‌کند.

برای یک پروژه صنعتی، مزیت‌های احتمالی چنین ساختاری عبارت‌اند از:

• کنترل بهتر کیفیت برق
• جداسازی بهتر بار از برخی اختلالات ورودی
• ثبات ولتاژ و فرکانس خروجی
• امکان مانیتورینگ
• قابلیت اتصال به باتری‌بانک
• مناسب بودن برای بارهای حساس در طراحی‌های مشخص

اما همچنان جریان راه‌اندازی موتور باید بررسی شود.

نقش سافت‌ استارتر در استفاده از UPS برای پمپ

سافت‌ استارتر یکی از تجهیزاتی است که می‌تواند شرایط راه‌اندازی موتور را کنترل کند.

در راه‌اندازی مستقیم، موتور با شرایط استارت شدیدتری روبه‌رو می‌شود. سافت‌استارتر با کنترل تدریجی ولتاژ و جریان، فرایند راه‌اندازی را مدیریت می‌کند.

این موضوع برای سیستم UPS اهمیت دارد؛ چون هرچه شرایط استارت کنترل‌شده‌تر باشد، تحلیل بار برای منبع تغذیه اضطراری نیز قابل مدیریت‌تر می‌شود.

با این حال، نباید نتیجه گرفت که وجود سافت‌استارتر به‌تنهایی باعث می‌شود هر UPS کوچکی برای موتور مناسب شود.

مشخصات واقعی سافت‌استارتر، موتور، پمپ و UPS باید کنار یکدیگر بررسی شوند.

نقش VFD در UPS پمپ صنعتی

VFD یا درایو فرکانس متغیر می‌تواند سرعت موتور را کنترل کند و روش راه‌اندازی موتور را نیز تغییر دهد.

در سیستم‌های پمپاژ، VFD ممکن است برای کنترل سرعت و تطبیق عملکرد پمپ با نیاز فرآیند استفاده شود.

از نگاه UPS، حضور VFD اهمیت ویژه‌ای دارد؛ زیرا اکنون بار مستقیم موتور با ورودی UPS یکسان نیست و ساختار الکتریکی شامل درایو نیز باید در تحلیل لحاظ شود.

Eaton در تحلیل راه‌اندازی موتور، VFD را در کنار روش‌هایی مانند Soft Start و Star-Delta به‌عنوان یکی از روش‌های کنترل شرایط راه‌اندازی در نظر می‌گیرد.

بنابراین در پروژه‌ای که پمپ دارای VFD است، اطلاعات زیر باید بررسی شوند:

• توان VFD
• جریان ورودی VFD
• جریان خروجی
• نوع ورودی VFD
• مشخصات موتور
• رفتار VFD هنگام قطع و وصل برق
• قابلیت VFD برای کار با UPS
• هارمونیک‌های ورودی
• نیاز به فیلتر یا تجهیزات اصلاحی

UPS برای پمپ با VFD بهتر است یا بدون VFD؟

پاسخ به ساختار پروژه بستگی دارد.

VFD می‌تواند شرایط راه‌اندازی و کنترل سرعت موتور را تغییر دهد، اما حضور آن به معنی حذف نیاز به طراحی صحیح UPS نیست.

در یک پروژه مهندسی، باید کل مسیر انرژی بررسی شود:

شبکه → UPS → تابلو → VFD → موتور → پمپ

در این ساختار، مشخصات هر بخش روی بخش بعدی اثر می‌گذارد.

برای پروژه‌های حساس، بررسی هماهنگی UPS و VFD اهمیت ویژه‌ای دارد؛ به‌خصوص از نظر کیفیت توان، جریان ورودی، هارمونیک، حفاظت و رفتار سیستم در زمان قطع برق.

برای پمپ صنعتی چند دقیقه برق اضطراری لازم است؟

زمان بکاپ عدد ثابتی ندارد.

مدت زمان موردنیاز به عملکرد پمپ و فلسفه طراحی سیستم بستگی دارد.

برای نمونه، سه سناریو قابل تصور است:

در پروژه‌ای که UPS قرار است تا ورود دیزل ژنراتور بار را نگه دارد، زمان بکاپ ممکن است با پروژه‌ای که UPS تنها برای خاموش‌کردن کنترل‌شده سیستم استفاده می‌شود کاملاً متفاوت باشد.

به همین دلیل ظرفیت باتری را نباید بدون مشخص‌کردن زمان پشتیبانی تعیین کرد.

ارتباط UPS و دیزل ژنراتور در سیستم پمپ

در پروژه‌های صنعتی بزرگ، UPS و دیزل ژنراتور می‌توانند در یک معماری مشترک استفاده شوند.

برای نمونه:

برق شهر → UPS → پمپ حساس

و در سمت منبع پشتیبان:

برق شهر → ATS → دیزل ژنراتور

در زمان قطع برق، UPS می‌تواند در فاصله زمانی انتقال منبع، بار را تغذیه کند و ژنراتور پس از راه‌اندازی وارد مدار شود.

این ساختار برای پروژه‌هایی که نیاز به تداوم برق دارند بسیار کاربردی است.

برای نمونه، در پروژه‌های صنعتی که قبلاً درباره دیزل ژنراتور تصفیه خانه یا ژنراتور گازی برای پتروشیمی صحبت کرده‌ایم، ترکیب منابع برق پشتیبان می‌تواند بخشی از معماری تأمین برق اضطراری پروژه باشد.

نکته مهم این است که UPS و ژنراتور باید از نظر توان، کیفیت برق، فرکانس، زمان انتقال، بارپذیری و تنظیمات کنترلی با یکدیگر سازگار باشند.

آیا UPS می‌تواند جای دیزل ژنراتور را برای پمپ بگیرد؟

در بسیاری از پروژه‌ها، UPS و ژنراتور نقش یکسانی ندارند.

UPS معمولاً برای تأمین بدون وقفه یا بسیار سریع برق و پشتیبانی از بار برای مدت مشخص استفاده می‌شود.

دیزل ژنراتور برای تأمین توان در بازه‌های طولانی‌تر طراحی می‌شود.

پس در یک پروژه بزرگ، ممکن است ساختار مناسب چنین چیزی باشد:

شبکه برق + UPS + دیزل ژنراتور

نه اینکه یکی الزاماً جای دیگری را بگیرد.

برای نمونه، پمپ یک سیستم فرآیندی حساس می‌تواند از UPS برای عبور از وقفه انتقال برق استفاده کند و سپس منبع ژنراتور بار را در مدت طولانی‌تر تأمین کند.

انتخاب UPS برای پمپ سه‌ فاز

بخش قابل توجهی از پمپ‌های صنعتی با موتورهای سه‌فاز کار می‌کنند.

در این پروژه‌ها، مشخصات زیر باید بررسی شود:

• ولتاژ سه‌ فاز
• فرکانس
• توان موتور
• جریان نامی
• جریان راه‌اندازی
• ضریب توان
• روش استارت
• تعداد موتورها
• توالی فاز
• حفاظت موتور
• قابلیت اضافه‌بار UPS

انتخاب UPS سه‌ فاز فقط بر اساس عبارت «پمپ سه‌فاز» انجام نمی‌شود.

توان UPS، جریان خروجی و شرایط بار باید با مشخصات واقعی موتور تطبیق داشته باشد.

محاسبه ظرفیت UPS برای پمپ صنعتی

برای محاسبه اولیه، توان موتور و ضریب توان اطلاعات مهمی هستند.

توان ظاهری را می‌توان به‌صورت تقریبی از رابطه زیر محاسبه کرد:

S = P / PF

که در آن:

• S توان ظاهری بر حسب VA یا kVA
• P توان اکتیو بر حسب W یا kW
• PF ضریب توان

مثلاً برای یک موتور 30 کیلووات با ضریب توان 0.8:

S = 30 / 0.8 = 37.5 kVA

اما این عدد به معنی انتخاب قطعی UPS با ظرفیت 37.5 kVA نیست.

چرا؟

چون هنوز موارد مهمی مانند:

• جریان راه‌اندازی
• توان اضافه‌بار
• مدت استارت
• روش راه‌اندازی
• شرایط کار UPS در باتری
• تعداد موتورهای هم‌زمان
• زمان بکاپ
• شرایط محیطی

بررسی نشده‌اند.

به همین دلیل، محاسبه ظرفیت UPS پمپ باید از یک محاسبه اولیه فراتر برود.

یک مثال ساده برای انتخاب UPS پمپ

فرض کنیم یک کارخانه دارای پمپی با مشخصات زیر است:

• موتور: 30kW
• ولتاژ: 400V
• سه‌فاز
• فرکانس: 50Hz
• ضریب توان: 0.8
• روش راه‌اندازی: VFD
• زمان بکاپ موردنیاز: 15 دقیقه

توان ظاهری تقریبی موتور:

30 ÷ 0.8 = 37.5kVA

اما در مرحله بعد باید مشخصات VFD، جریان ورودی، قابلیت اضافه‌بار UPS و شرایط راه‌اندازی بررسی شود.

پس نتیجه مهندسی نمی‌تواند صرفاً این باشد:

UPS = 37.5kVA

بلکه باید ظرفیت واقعی پس از بررسی تمام پارامترها تعیین شود.

این تفاوت بین یک محاسبه ساده اینترنتی و طراحی حرفه‌ای سیستم برق اضطراری است.

ظرفیت باتری UPS پمپ چگونه تعیین می‌شود؟

بعد از تعیین توان UPS، نوبت به باتری می‌رسد.

باتری باید انرژی لازم برای زمان پشتیبانی مشخص را تأمین کند.

به‌صورت ساده، انرژی موردنیاز از رابطه زیر قابل تخمین است:

Energy ≈ Load × Backup Time

اما در پروژه واقعی، راندمان UPS، ولتاژ باتری‌بانک، عمق دشارژ، دمای محیط، عمر باتری و شرایط بار نیز باید در نظر گرفته شوند.

برای همین است که در پروژه‌های صنعتی، انتخاب باتری فقط با عبارت «باتری UPS چند آمپر است؟» انجام نمی‌شود.

نوع باتری، تعداد باتری‌ها، ظرفیت Ah و آرایش بانک باتری باید با UPS سازگار باشد.

برای آشنایی پایه‌ای‌تر با ساختار این تجهیزات می‌توانید مقاله باتری یو پی اس چیست مطالعه کنید؛

آیا افزایش تعداد باتری باعث افزایش توان UPS می‌شود؟

خیر.

این دو موضوع نباید با یکدیگر اشتباه شوند.

• توان UPS مشخص می‌کند دستگاه چه میزان بار را می‌تواند تغذیه کند.
• ظرفیت باتری بیشتر روی مدت زمان پشتیبانی اثر می‌گذارد.

مثلاً افزایش ظرفیت بانک باتری می‌تواند زمان بکاپ را افزایش دهد، اما به‌تنهایی ظرفیت توان خروجی UPS را بیشتر نمی‌کند.

به همین دلیل، طراحی سیستم باید شامل دو بخش جداگانه باشد:

• ظرفیت UPS → توان بار
• ظرفیت باتری → مدت پشتیبانی

این تفکیک برای جلوگیری از انتخاب اشتباه بسیار مهم است.

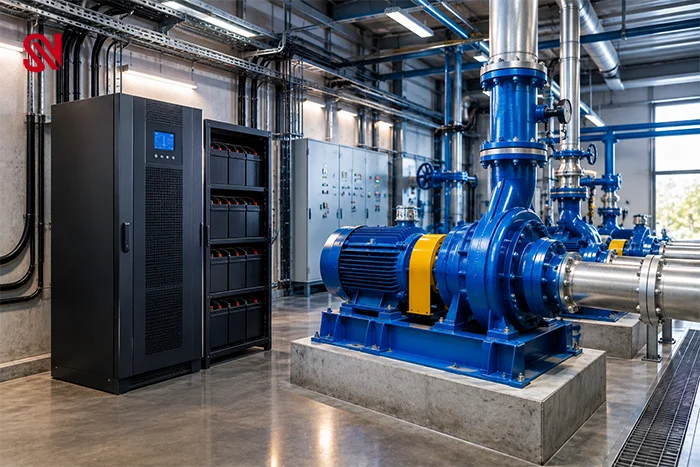

چه نوع باتری برای UPS پمپ صنعتی مناسب است؟

نوع باتری بر اساس پروژه، UPS، مدت بکاپ، شرایط محیطی، تعداد سیکل‌ها و الزامات نگهداری انتخاب می‌شود.

در پروژه‌های مختلف ممکن است فناوری‌های متفاوتی بررسی شوند.

پارامترهای مهم عبارت‌اند از:

• ظرفیت Ah
• ولتاژ نامی
• تعداد سیکل
• عمر طراحی
• دمای کاری
• فضای نصب
• تهویه
• وزن
• نیاز به نگهداری
• زمان شارژ
• جریان دشارژ

برای سیستم‌هایی که پمپ بخشی از یک زیرساخت حیاتی است، باتری باید با همان حساسیتی انتخاب شود که خود UPS انتخاب می‌شود.

برق اضطراری پمپ در چه صنایعی اهمیت بیشتری دارد؟

کاربرد UPS برای پمپ به یک صنعت خاص محدود نیست.

در بسیاری از واحدهای صنعتی، توقف پمپ می‌تواند فرآیند را مختل کند.

کارخانه‌ های تولیدی

در خطوط تولید، پمپ ممکن است وظیفه انتقال سیال، خنک‌کاری یا تأمین آب فرآیندی را داشته باشد.

در چنین محیطی، برق اضطراری تجهیزات کارخانه باید متناسب با اهمیت هر بار طراحی شود.

پالایشگاه

در پالایشگاه، پمپ‌ها می‌توانند در بخش‌های مختلف فرآیند حضور داشته باشند.

در چنین پروژه‌ای، سیستم UPS باید با فلسفه برق اضطراری واحد و تجهیزات کنترل و ابزار دقیق هماهنگ شود.

پتروشیمی

پمپ‌ها در واحدهای پتروشیمی از تجهیزات مهم فرآیندی هستند.

البته طراحی برق اضطراری هر پمپ به نقش آن در فرآیند، سطح بحرانی‌بودن بار و معماری توزیع برق بستگی دارد.

تصفیه‌خانه

در تصفیه‌خانه‌ها، پمپ‌ها نقش مهمی در انتقال آب، پساب و سیالات مختلف دارند.

معدن

در محیط‌های معدنی، پمپ‌ها ممکن است برای آبکشی، انتقال آب یا فرآیندهای مختلف استفاده شوند.

برای چنین کاربری‌هایی، ترکیب UPS و ژنراتور می‌تواند بر اساس اهمیت بار و زمان موردنیاز برای پشتیبانی طراحی شود.

چه پمپ‌ هایی ممکن است به UPS نیاز داشته باشند؟

نوع پمپ، وظیفه آن و حساسیت فرآیند اهمیت زیادی دارد.

نمونه‌هایی از پمپ‌های صنعتی عبارت‌اند از:

• پمپ سانتریفیوژ
• پمپ جابه‌جایی مثبت
• پمپ آب صنعتی
• پمپ سیرکولاسیون
• پمپ خنک‌کننده
• پمپ تغذیه
• پمپ انتقال سیال
• پمپ آبکشی
• پمپ فرآیندی
• پمپ‌های سیستم‌های تأسیساتی

البته همه این پمپ‌ها الزاماً به UPS نیاز ندارند.

معیار اصلی، اهمیت پمپ در فرآیند و پیامد توقف آن است.

UPS تجهیزات دوار چیست و چه تفاوتی با UPS پمپ دارد؟

تجهیزات دوار شامل تجهیزاتی هستند که بخش مکانیکی آن‌ها حرکت چرخشی دارد؛ مانند برخی موتورها، پمپ‌ها، فن‌ها و کمپرسورها.

پمپ یکی از کاربردهای تجهیزات دوار است.

پس:

UPS پمپ صنعتی ⟵ زیرمجموعه‌ای از کاربرد UPS برای بارهای موتوری و تجهیزات دوار

آیا یک UPS می‌تواند چند پمپ را تغذیه کند؟

در برخی پروژه‌ها بله، اما باید شرایط کار هم‌زمان پمپ‌ها بررسی شود.

فرض کنید سه پمپ در یک کارخانه وجود دارند:

• پمپ A: 15kW
• پمپ B: 22kW
• پمپ C: 30kW

جمع توان نامی به‌تنهایی برای انتخاب UPS کافی نیست.

باید مشخص شود:

• کدام پمپ‌ها هم‌زمان کار می‌کنند؟
• آیا ممکن است دو یا سه موتور هم‌زمان استارت بخورند؟
• ترتیب استارت چیست؟
• آیا موتورها VFD دارند؟
• جریان راه‌اندازی هر موتور چقدر است؟
• چه پمپی بحرانی است؟
• آیا لازم است همه پمپ‌ها روی UPS باشند؟

گاهی به‌جای قرار دادن همه بارها روی یک UPS بزرگ، تقسیم بار و طراحی چند UPS می‌تواند منطقی‌تر باشد.

این تصمیم کاملاً پروژه‌محور است.

آیا UPS باید کل پمپ را تغذیه کند؟

لزومی ندارد.

گاهی خود موتور پمپ بار اصلی است؛ اما در پروژه‌های دیگر، فقط کنترلر، PLC، تجهیزات ابزار دقیق یا سیستم کنترل پمپ نیاز به برق بدون وقفه دارند.

این موضوع یک تفاوت بسیار مهم ایجاد می‌کند.

مثلاً ممکن است در یک پروژه صنعتی:

موتور پمپ → ژنراتور

و

PLC + کنترلر + تجهیزات ابزار دقیق → UPS

در چنین ساختاری، UPS وظیفه تغذیه مستقیم موتور بزرگ را ندارد و در عوض، سیستم کنترل را در برابر وقفه برق حفظ می‌کند.

این طراحی می‌تواند در پروژه‌هایی که موتور توان بالایی دارد، از نظر مهندسی و اقتصادی قابل بررسی باشد.

چه زمانی UPS فقط برای کنترل پمپ استفاده می‌شود؟

در سیستم‌هایی که توقف موتور برای مدت کوتاه قابل تحمل است اما از دست رفتن کنترل فرآیند مشکل‌ساز می‌شود، می‌توان UPS را برای تجهیزات کنترلی در نظر گرفت.

مثلاً:

• PLC
• HMI
• کنترلر
• سنسورها
• تجهیزات ابزار دقیق
• سیستم مانیتورینگ
• تابلو کنترل

در چنین شرایطی، UPS به حفظ اطلاعات و کنترل فرآیند کمک می‌کند و منبع دیگری مانند ژنراتور می‌تواند توان موتور را تأمین کند.

این موضوع یکی از نکات مهم در طراحی برق اضطراری تجهیزات کارخانه است.

چه زمانی UPS مستقیم برای موتور پمپ لازم است؟

در شرایطی که خود پمپ باید بدون وقفه یا با وقفه بسیار کوتاه به کار ادامه دهد، تأمین مستقیم برق موتور از مسیر UPS می‌تواند مطرح شود.

نمونه‌های احتمالی:

• پمپ حیاتی فرآیند
• پمپ خنک‌کاری حساس
• پمپ سیستم‌های بحرانی
• پمپ‌های دارای محدودیت توقف
• سیستم‌هایی که توقف پمپ باعث آسیب فرآیندی می‌شود

در چنین پروژه‌هایی، طراحی UPS باید بسیار دقیق‌تر انجام شود.

شکل موج UPS برای موتور پمپ چرا اهمیت دارد؟

موتورهای AC به کیفیت برق خروجی حساس هستند.

Schneider Electric درباره استفاده از UPS برای بارهای موتوری اشاره می‌کند که شکل موج نامناسب می‌تواند عملکرد موتور را مختل کند و در بعضی شرایط باعث عملکرد نامنظم یا عدم راه‌اندازی موتور شود.

به همین دلیل، در انتخاب UPS برای موتور پمپ باید مشخصات خروجی دستگاه بررسی شود.

موارد مهم:

• شکل موج خروجی
• THD
• ولتاژ خروجی
• فرکانس
• توان ظاهری
• توان اکتیو
• قابلیت اضافه‌بار
• رفتار هنگام استارت موتور

برای یک پروژه صنعتی، عبارت «UPS سینوسی» به‌تنهایی اطلاعات کافی برای تصمیم‌گیری نیست.

چرا UPS کوچک برای پمپ می‌تواند خطرناک باشد؟

UPS کوچک ممکن است در زمان کار عادی موتور، بار را تحمل کند اما هنگام استارت دچار اضافه‌بار شود.

این یکی از مهم‌ترین تفاوت‌های بار موتوری با بارهای الکترونیکی است.

در چنین شرایطی ممکن است:

• UPS وارد حالت حفاظت شود.
• خروجی قطع شود.
• موتور نتواند راه‌اندازی شود.
• ولتاژ خروجی افت کند.
• تجهیزات دیگر تحت تأثیر قرار بگیرند.

Schneider Electric نیز تأکید می‌کند که جریان هجومی موتور می‌تواند یک UPS نامتناسب را تحت فشار قرار دهد.

پس انتخاب UPS صرفاً بر اساس توان دائم موتور، رویکرد مطمئنی نیست.

UPS مناسب پمپ چه مشخصاتی باید داشته باشد؟

هیچ مدل واحدی برای تمام پمپ‌ها وجود ندارد؛ اما هنگام بررسی مشخصات UPS، این موارد اهمیت زیادی دارند:

اشتباهات رایج در خرید UPS برای پمپ صنعتی

انتخاب UPS فقط بر اساس کیلووات موتور

این یکی از رایج‌ترین خطاهاست.

توان موتور تنها یکی از پارامترهای انتخاب است.

نادیده گرفتن جریان راه‌اندازی

موتور هنگام استارت شرایط متفاوتی دارد و UPS باید توانایی مدیریت آن را داشته باشد.

استفاده از UPS مخصوص IT برای موتور بزرگ

UPSهای طراحی‌شده برای سرور و تجهیزات شبکه را نمی‌توان بدون بررسی برای موتور صنعتی استفاده کرد. Schneider Electric نیز این موضوع را برای برخی UPSهای IT و بارهای موتوری گوشزد کرده است.

محاسبه باتری بدون تعیین زمان بکاپ

ابتدا باید مشخص شود پمپ چه مدت باید تحت پشتیبانی بماند.

بی‌توجهی به VFD

وجود VFD رفتار الکتریکی سیستم را تغییر می‌دهد و باید در طراحی لحاظ شود.

قرار دادن چند موتور روی UPS بدون بررسی استارت هم‌زمان

این موضوع می‌تواند ظرفیت لحظه‌ای موردنیاز را به‌شدت تغییر دهد.

بی‌توجهی به شرایط محیطی

دمای بالا، گردوغبار، رطوبت و شرایط نامناسب نصب می‌تواند روی عملکرد UPS و باتری اثر بگذارد.

برای خرید UPS پمپ صنعتی چه اطلاعاتی به تأمین‌کننده بدهیم؟

برای دریافت پیشنهاد فنی دقیق، این اطلاعات را آماده کنید:

1. توان موتور
2. برند و مدل موتور
3. پلاک موتور
4. ولتاژ
5. فرکانس
6. جریان نامی
7. ضریب توان
8. نوع پمپ
9. روش راه‌اندازی
10. وجود یا عدم وجود VFD
11. جریان راه‌اندازی
12. مدت زمان استارت
13. تعداد پمپ‌ها
14. تعداد پمپ‌های هم‌زمان
15. زمان بکاپ موردنیاز
16. محل نصب
17. دمای محیط
18. نوع منبع برق ورودی
19. سه‌فاز یا تک‌فاز بودن
20. نیازهای کنترلی و مانیتورینگ

هرچه اطلاعات اولیه دقیق‌تر باشد، انتخاب UPS نیز دقیق‌تر انجام می‌شود.

مشاوره خرید UPS برای پمپ صنعتی: انتخاب UPS پمپ صنعتی از روی توان اسمی موتور، روش مطمئنی برای پروژه‌های صنعتی نیست. نوع موتور، جریان استارت، روش راه‌اندازی، مدت بکاپ و معماری برق پروژه باید کنار هم بررسی شوند.
سارنگ نوین رسانا می‌تواند انتخاب UPS را بر اساس مشخصات واقعی بار و نیاز پروژه بررسی کند تا ظرفیت دستگاه و باتری متناسب با کاربرد تعیین شود.
برای دریافت مشاوره خرید UPS مناسب پمپ صنعتی، مشخصات پلاک موتور، توان پمپ، روش راه‌اندازی و زمان بکاپ موردنیاز را در اختیار کارشناسان قرار دهید.

UPS پمپ صنعتی را چگونه برای پروژه انتخاب کنیم؟

یک فرآیند منطقی انتخاب را می‌توان در هفت مرحله خلاصه کرد:

1. مرحله اول: شناسایی بار
   مشخص کنید پمپ دقیقاً چه وظیفه‌ای در فرآیند دارد.
2. مرحله دوم: بررسی موتور
   توان، ولتاژ، جریان، فرکانس، ضریب توان و مشخصات موتور را بررسی کنید.
3. مرحله سوم: بررسی استارت
   نوع راه‌اندازی و جریان راه‌اندازی مشخص شود.
4. مرحله چهارم: تعیین زمان بکاپ
   مشخص کنید UPS باید چند دقیقه بار را نگه دارد.
5. مرحله پنجم: تعیین معماری
   تصمیم بگیرید UPS مستقیماً موتور را تغذیه می‌کند یا فقط سیستم کنترل و تجهیزات حساس را.
6. مرحله ششم: انتخاب باتری
   بر اساس توان واقعی و زمان پشتیبانی، باتری‌بانک طراحی شود.
7. مرحله هفتم: بررسی هماهنگی با ژنراتور
   در پروژه‌هایی که ژنراتور نیز وجود دارد، سازگاری دو سیستم بررسی شود.

نگهداری UPS و باتری پمپ صنعتی

خرید UPS پایان کار نیست.

برای حفظ قابلیت اطمینان سیستم باید وضعیت UPS و باتری به‌صورت دوره‌ای بررسی شود.

موارد مهم:

• تست باتری
• بررسی اتصالات
• کنترل دمای باتری
• بررسی آلارم‌ها
• بررسی وضعیت فن‌ها
• کنترل ولتاژها
• بررسی جریان بار
• تست عملکرد بای‌پس
• بررسی وضعیت شارژر
• ثبت سوابق تعمیرات
• تست سناریوی قطع برق

باتری یکی از بخش‌های حساس سیستم است و نگهداری نامناسب می‌تواند زمان بکاپ را کاهش دهد.

UPS برای پمپ فقط یکی از اجزای راهکار تأمین برق اضطراری است.

در یک کارخانه ممکن است هم‌زمان این تجهیزات وجود داشته باشند:

• UPS
• باتری‌بانک
• دیزل ژنراتور
• ATS
• تابلو برق
• VFD
• سافت‌استارتر
• PLC
• تجهیزات ابزار دقیق
• سیستم مانیتورینگ

به همین دلیل، انتخاب تجهیزات باید به‌صورت سیستمی انجام شود.

چه زمانی دیزل ژنراتور انتخاب مناسب‌تری برای پمپ است؟

برای زمان‌های پشتیبانی طولانی و بارهای بزرگ، ژنراتور می‌تواند بخش مهمی از سیستم برق اضطراری باشد.

در مقابل، UPS برای ایجاد برق بدون وقفه یا پشتیبانی سریع از بار استفاده می‌شود.

در پروژه‌های بزرگ، ترکیب این دو راهکار می‌تواند مطرح باشد:

• UPS → حفظ برق در لحظه انتقال
• ژنراتور → تأمین برق برای مدت طولانی‌تر

این ساختار مخصوصاً در پروژه‌هایی که پمپ جزو تجهیزات حیاتی است، قابل بررسی است.

آیا UPS برای همه پمپ‌های صنعتی ضروری است؟

خیر.

نیاز به UPS باید بر اساس اهمیت پمپ در فرآیند مشخص شود.

پمپ‌هایی که توقف آن‌ها تنها باعث کاهش موقت تولید می‌شود، ممکن است نیاز متفاوتی با پمپ‌هایی داشته باشند که توقف آن‌ها باعث آسیب به فرآیند یا تجهیزات می‌شود.

برای همین قبل از خرید باید این سؤال پاسخ داده شود:

«توقف این پمپ در زمان قطع برق چه پیامدی برای فرآیند دارد؟»

پاسخ این سؤال می‌تواند معماری برق اضطراری را مشخص کند.

چک‌لیست سریع انتخاب UPS برای پمپ صنعتی

پیش از سفارش، این موارد را بررسی کنید:

مشاوره خرید UPS برای پروژه‌های صنعتی: در پروژه‌های صنعتی، انتخاب UPS یک خرید ساده تجهیزات الکتریکی نیست؛ بخشی از طراحی سیستم برق پشتیبان است.
سارنگ نوین رسانا می‌تواند در بررسی نیاز پروژه، تعیین ساختار UPS، بررسی ظرفیت، انتخاب باتری و هماهنگی راهکار برق اضطراری با تجهیزات صنعتی نقش داشته باشد.
برای مشاوره خرید، مشخصات موتور و پمپ، نوع راه‌اندازی، زمان بکاپ و اطلاعات شبکه برق پروژه را آماده کنید تا راهکار متناسب با بار بررسی شود.

جمع‌ بندی  یو پی اس برای پمپ صنعتی

انتخاب یو پی اس برای پمپ صنعتی با انتخاب UPS برای تجهیزات اداری یا IT تفاوت دارد. موتور پمپ هنگام راه‌اندازی می‌تواند جریان قابل توجهی دریافت کند و همین موضوع روی ظرفیت و قابلیت اضافه‌بار UPS اثر می‌گذارد.

توان موتور، جریان نامی، جریان راه‌اندازی، نوع استارت، VFD یا سافت‌استارتر، تعداد موتورها، زمان بکاپ، ظرفیت باتری و معماری برق اضطراری باید در کنار یکدیگر بررسی شوند.

برای بعضی پروژه‌ها، UPS مستقیماً موتور پمپ را تغذیه می‌کند؛ در برخی پروژه‌ها نیز UPS برای PLC، کنترلر و تجهیزات ابزار دقیق استفاده می‌شود و ژنراتور وظیفه تأمین توان موتور را بر عهده می‌گیرد.

پس انتخاب صحیح، از یک عدد ساده مثل «UPS چند کیلووات باشد؟» شروع نمی‌شود؛ بلکه از شناخت دقیق بار و نقش پمپ در فرآیند صنعتی آغاز می‌شود.

در پروژه‌ های کارخانه، پالایشگاه، پتروشیمی، معدن، تصفیه‌خانه و سایر زیرساخت‌های صنعتی، طراحی صحیح سیستم برق اضطراری می‌تواند از توقف ناخواسته فرآیند و اختلال در تجهیزات حساس جلوگیری کند.

سارنگ نوین رسانا با تمرکز بر راهکارهای برق پشتیبان صنعتی، می‌تواند انتخاب UPS و باتری را متناسب با مشخصات واقعی پروژه بررسی کند.

سوالات متداول درباره یو پی اس برای پمپ صنعتی

1. آیا می‌توان یک UPS را برای چند پمپ صنعتی استفاده کرد؟
   بله، ولی ظرفیت UPS باید بر اساس مجموع بار، شرایط راه‌اندازی و احتمال استارت هم‌زمان پمپ‌ها تعیین شود. تعداد پمپ‌ها به‌تنهایی معیار انتخاب ظرفیت نیست.
2. آیا UPS برای پمپ آب صنعتی با UPS سرور تفاوت دارد؟
   بله. موتور پمپ یک بار موتوری است و جریان راه‌اندازی آن باید در طراحی UPS لحاظ شود، در حالی که UPS سرور عمدتاً برای بارهای الکترونیکی طراحی می‌شود.
3. آیا UPS می‌تواند پمپ را هنگام استارت روشن کند؟
   در صورتی که UPS برای مشخصات موتور، جریان راه‌اندازی و روش استارت طراحی شده باشد، امکان آن وجود دارد. ظرفیت نامی به‌تنهایی برای پاسخ به این سؤال کافی نیست.
4. آیا VFD مصرف برق UPS را برای پمپ کاهش می‌دهد؟
   VFD روش کنترل موتور و سرعت را تغییر می‌دهد و می‌تواند شرایط بهره‌برداری را بهینه کند، اما اثر آن بر ظرفیت UPS باید بر اساس مشخصات واقعی VFD، موتور و بار بررسی شود.
5. برای پمپ صنعتی UPS تک‌فاز مناسب است یا سه‌فاز؟
   برای موتورهای سه‌فاز معمولاً ساختار UPS نیز باید با سیستم سه‌فاز و مشخصات بار سازگار باشد. تعداد فاز موتور و ساختار شبکه باید هنگام انتخاب بررسی شود.
6. آیا باتری UPS روی قدرت موتور پمپ تأثیر دارد؟
   باتری مستقیماً توان نامی UPS را افزایش نمی‌دهد. باتری عمدتاً انرژی موردنیاز برای مدت پشتیبانی را تأمین می‌کند؛ توان خروجی توسط ساختار و ظرفیت خود UPS تعیین می‌شود.
7. آیا می‌توان UPS پمپ را در کنار دیزل ژنراتور نصب کرد؟
   بله. در بسیاری از پروژه‌های صنعتی، UPS و دیزل ژنراتور به‌عنوان دو بخش مکمل سیستم برق پشتیبان طراحی می‌شوند؛ UPS برای حفظ برق در زمان انتقال و ژنراتور برای تأمین توان در مدت طولانی‌تر.
8. آیا UPS برای پمپ‌های سانتریفیوژ مناسب است؟
   امکان استفاده وجود دارد، ولی انتخاب UPS باید بر اساس مشخصات موتور، نوع راه‌اندازی، جریان استارت، توان پمپ و نقش آن در فرآیند انجام شود.
9. آیا زمان بکاپ UPS برای همه پمپ‌های صنعتی یکسان است؟
   خیر. زمان بکاپ بر اساس اهمیت پمپ، فرآیند صنعتی، زمان موردنیاز برای انتقال به منبع دیگر یا خاموشی کنترل‌شده و سیاست طراحی پروژه تعیین می‌شود.
10. برای انتخاب UPS پمپ صنعتی چه اطلاعاتی لازم است؟
    توان و پلاک موتور، ولتاژ، جریان، تعداد فاز، ضریب توان، روش راه‌اندازی، جریان استارت، وجود VFD یا سافت‌استارتر، مدت بکاپ، تعداد پمپ‌ها و شرایط محل نصب از مهم‌ترین اطلاعات موردنیاز هستند.
