برق اضطراری کارخانه فولاد | راهنمای انتخاب UPS و دیزل ژنراتور

بهترین سیستم برق اضطراری برای کارخانه فولاد، ترکیبی از UPS آنلاین، دیزل ژنراتور، بانک باتری و تابلو ATS است. این ساختار باعث می‌شود تجهیزات حساس مانند PLC، DCS، SCADA و سرورها بدون وقفه به کار خود ادامه دهند و بارهای سنگین مانند خطوط نورد، پمپ‌ ها و کمپرسورها نیز پس از راه‌اندازی دیزل ژنراتور دوباره وارد مدار شوند.

انتخاب این تجهیزات تنها بر اساس توان مصرفی انجام نمی‌شود؛ بلکه عواملی مانند نوع بار، زمان مجاز قطع برق، جریان راه‌ اندازی تجهیزات، افزونگی (Redundancy)، قابلیت اطمینان و استانداردهای طراحی نیز در آن نقش دارند. به همین دلیل، طراحی سیستم برق اضطراری کارخانه فولاد نیازمند یک نگاه مهندسی و پروژه‌محور است.

در ادامه، مراحل طراحی این سیستم، نحوه انتخاب UPS و دیزل ژنراتور، محاسبه ظرفیت، استانداردهای طراحی و اشتباهات رایج در اجرای پروژه‌های برق اضطراری کارخانه‌های فولاد را بررسی می‌کنیم.

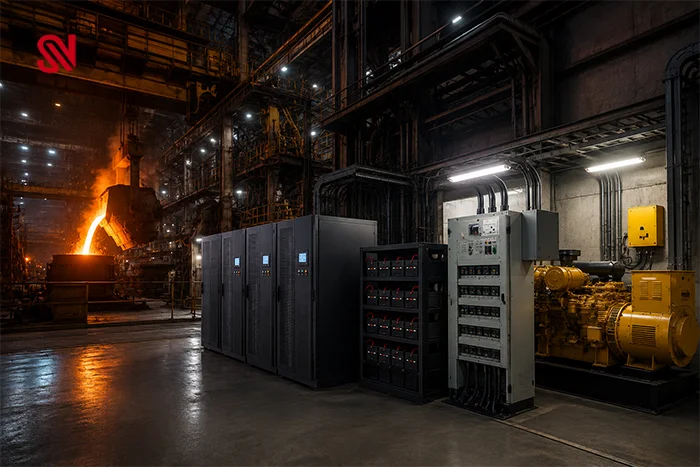

چرا کارخانه‌ های فولاد به سیستم برق اضطراری نیاز دارند؟

صنعت فولاد یکی از حساس‌ ترین صنایع از نظر تأمین برق پایدار است. برخلاف بسیاری از واحدهای تولیدی که توقف چند دقیقه‌ ای برق تنها باعث کاهش سرعت تولید می‌شود، در کارخانه‌ های فولاد حتی چند ثانیه قطعی برق می‌تواند فرآیندهای تولید را مختل کرده، تجهیزات گران‌قیمت را در معرض آسیب قرار دهد و خسارت‌های مالی قابل توجهی ایجاد کند.

دلیل این موضوع آن است که بسیاری از تجهیزات مورد استفاده در خطوط تولید فولاد به صورت پیوسته (Continuous Process) کار می‌کنند و برای عملکرد صحیح به برق پایدار، ولتاژ یکنواخت و بدون نوسان نیاز دارند. هرگونه افت ولتاژ، نوسان شدید یا خاموشی ناگهانی می‌تواند علاوه بر توقف تولید، باعث ایجاد خطا در سیستم‌های کنترلی، از دست رفتن داده‌های فرآیندی و حتی آسیب به تجهیزات الکتریکی و مکانیکی شود.

به همین دلیل، طراحی سیستم برق اضطراری کارخانه فولاد صرفاً به نصب یک دیزل ژنراتور محدود نمی‌شود؛ بلکه باید بر اساس نوع بارهای الکتریکی، سطح حساسیت تجهیزات، مدت زمان قابل تحمل برای قطع برق و استانداردهای طراحی انجام شود.

خسارت‌ های ناشی از قطع برق در کارخانه فولاد

قطعی برق در کارخانه‌ های فولاد می‌تواند پیامدهای گسترده‌ ای به همراه داشته باشد که مهم‌ترین آن‌ها عبارت‌اند از:

• توقف کامل خطوط تولید و کاهش ظرفیت بهره‌ برداری
• آسیب به کوره‌ های القایی و کوره‌ های قوس الکتریکی در صورت خاموشی ناگهانی
• اختلال در عملکرد PLC، DCS، SCADA و تجهیزات ابزار دقیق
• توقف سیستم‌ های خنک‌ کننده و افزایش احتمال آسیب به تجهیزات
• از دست رفتن اطلاعات ثبت‌ شده در سرورها و سیستم‌ های کنترل
• اختلال در عملکرد جرثقیل‌ های سقفی و تجهیزات جا به‌ جایی مواد
• افزایش ضایعات تولید و کاهش کیفیت محصول
• افزایش هزینه‌ های تعمیر، راه‌ اندازی مجدد و توقف خط تولید
• ایجاد مخاطرات ایمنی برای کارکنان و تجهیزات

در بسیاری از پروژه‌ های صنعتی، هزینه توقف تنها یک ساعت از خط تولید می‌تواند چندین برابر هزینه اجرای یک سیستم برق اضطراری استاندارد باشد. به همین دلیل، بسیاری از کارخانه‌ های فولاد سرمایه‌ گذاری در طراحی صحیح برق اضطراری را به‌ عنوان راهکاری برای کاهش ریسک‌های عملیاتی و افزایش پایداری تولید در نظر می‌گیرند.

کدام بخش‌ های کارخانه فولاد باید به برق اضطراری متصل شوند؟

یکی از رایج‌ ترین اشتباهات در طراحی سیستم برق اضطراری، در نظر گرفتن تمام تجهیزات کارخانه به‌عنوان بار اضطراری است. در عمل، همه تجهیزات نیاز یکسانی به برق بدون وقفه ندارند و طراحی صحیح زمانی انجام می‌شود که بارها بر اساس میزان حساسیت و زمان مجاز قطع برق دسته‌بندی شوند.

به طور کلی، تجهیزات کارخانه فولاد را می‌توان در سه گروه اصلی تقسیم کرد:

تجهیزات فوق حساس (Critical Loads)

این تجهیزات حتی چند میلی‌ ثانیه قطع برق را نیز تحمل نمی‌کنند و باید از طریق UPS آنلاین تغذیه شوند.

مهم‌ترین تجهیزات این بخش عبارت‌اند از:

• PLC و کنترلرهای صنعتی
• سیستم‌ های DCS و SCADA
• تجهیزات ابزار دقیق (Instrumentation)
• سرورها و تجهیزات شبکه
• سوئیچ‌ها و روترهای صنعتی
• HMI و پنل‌های اپراتوری
• سیستم‌های مانیتورینگ و ثبت اطلاعات
• تجهیزات مخابرات صنعتی

تجهیزات نیمه‌ حساس (Essential Loads)

این تجهیزات می‌توانند چند ثانیه خاموشی را تا زمان راه‌ اندازی دیزل ژنراتور تحمل کنند.

از جمله:

• سیستم‌ های روشنایی اضطراری
• پمپ‌ های صنعتی
• کمپرسورها
• فن‌ های تهویه
• تجهیزات تصفیه آب
• سیستم‌ های اطفای حریق
• برخی تابلو های توزیع

تجهیزات پرمصرف (Heavy Loads)

این گروه به دلیل توان مصرفی بالا معمولاً مستقیماً توسط دیزل ژنراتور تغذیه می‌شوند و استفاده از UPS برای آن‌ها از نظر اقتصادی و فنی توجیه‌پذیر نیست.

نمونه‌ هایی از این تجهیزات عبارت‌ اند از:

• کوره‌ های قوس الکتریکی (EAF)
• کوره‌ های القایی
• خطوط نورد گرم و سرد
• جرثقیل‌ های سقفی
• موتور های توان بالا
• سیستم‌ های انتقال مواد
• کمپرسورهای بزرگ
• پمپ‌ های اصلی فرآیندی

معماری استاندارد سیستم برق اضطراری کارخانه فولاد چگونه است؟

یک سیستم برق اضطراری در کارخانه فولاد تنها از یک UPS یا دیزل ژنراتور تشکیل نمی‌شود؛ بلکه مجموعه‌ ای از تجهیزات است که به‌ صورت هماهنگ عمل می‌کنند تا در زمان قطع برق، فرآیند تولید با کمترین اختلال ادامه پیدا کند.

در یک طراحی استاندارد، برق ابتدا از شبکه سراسری وارد کارخانه شده و پس از عبور از تابلو های اصلی توزیع، بین بخش‌ های مختلف کارخانه توزیع می‌شود. در شرایط عادی، تمامی تجهیزات از برق شهر تغذیه می‌شوند و هم‌زمان UPS نیز باتری‌های خود را شارژ نگه می‌دارد.

به محض قطع برق، سیستم برق اضطراری به‌ ترتیب زیر وارد عمل می‌شود:

1.قطع برق شبکه سراسری

در اولین لحظه، برق ورودی کارخانه قطع یا دچار افت شدید ولتاژ می‌شود. این اتفاق ممکن است به دلیل خاموشی شبکه، اتصال کوتاه، نوسانات شدید یا بروز خطا در شبکه برق رخ دهد.

در این لحظه، تجهیزات حساس مانند PLC، سرورها و سیستم‌های کنترل نباید حتی برای چند میلی‌ثانیه خاموش شوند.

2. تأمین برق تجهیزات حساس توسط UPS

در کسری از ثانیه، UPS آنلاین (Online Double Conversion) بدون هیچ وقفه‌ای تأمین برق تجهیزات حساس را بر عهده می‌گیرد.

در این مرحله، تجهیزاتی مانند:

• PLC
• DCS
• SCADA
• سرورها
• تجهیزات شبکه
• سیستم‌ های ابزار دقیق
• HMI
• تجهیزات مخابرات صنعتی

بدون کوچک‌ ترین وقفه به فعالیت خود ادامه می‌دهند.

این موضوع اهمیت بسیار زیادی دارد؛ زیرا خاموش شدن ناگهانی سیستم‌ های کنترلی می‌تواند باعث توقف کامل فرآیند تولید، از دست رفتن داده‌های فرآیندی یا بروز خطا در تجهیزات شود.

3. راه‌اندازی خودکار دیزل ژنراتور

هم‌ زمان با عملکرد UPS، تابلو انتقال اتوماتیک (ATS) قطع برق را تشخیص داده و فرمان روشن شدن دیزل ژنراتور را صادر می‌کند.

معمولاً بسته به نوع ژنراتور، شرایط محیطی و ظرفیت سیستم، بین ۵ تا ۱۵ ثانیه زمان لازم است تا ژنراتور به دور نامی برسد و ولتاژ و فرکانس خروجی آن پایدار شود.

در این مدت، UPS همچنان برق تجهیزات حساس را از طریق باتری تأمین می‌کند و مانع از هرگونه خاموشی می‌شود.

4. انتقال بار به دیزل ژنراتور

پس از تثبیت ولتاژ و فرکانس خروجی، تابلو ATS به‌صورت خودکار بارهای تعریف‌شده را از برق شهر به دیزل ژنراتور منتقل می‌کند.

در این مرحله، تجهیزات پرمصرف مانند:

• خطوط نورد
• کمپرسورها
• پمپ‌ های صنعتی
• سیستم‌ های تهویه
• جرثقیل‌ های سقفی
• تجهیزات انتقال مواد

از طریق دیزل ژنراتور تغذیه می‌شوند و فرآیند تولید با حداقل وقفه ادامه پیدا می‌کند.

5.بازگشت به برق شهر

پس از برطرف شدن خاموشی و پایدار شدن برق شبکه، ATS دوباره شرایط شبکه را بررسی می‌کند.

در صورت مناسب بودن ولتاژ و فرکانس، بارها به‌صورت کنترل‌شده به برق شهر منتقل می‌شوند و دیزل ژنراتور پس از یک دوره خنک‌کاری (Cool Down) خاموش می‌شود.

در همین زمان، UPS نیز باتری‌های خود را مجدداً شارژ کرده و برای خاموشی بعدی آماده می‌شود.

اجزای اصلی سیستم برق اضطراری کارخانه فولاد

برای دستیابی به یک سیستم قابل‌اعتماد، انتخاب تجهیزات مناسب به‌اندازه طراحی صحیح اهمیت دارد. مهم‌ترین اجزای این سیستم عبارت‌اند از:

چرا استفاده از UPS به‌ تنهایی کافی نیست؟

گاهی تصور می‌شود که نصب یک UPS پرظرفیت می‌تواند تمام نیازهای برق اضطراری کارخانه فولاد را برطرف کند. این تصور در پروژه‌های صنعتی معمولاً صحیح نیست.

UPS برای تأمین برق تجهیزات حساس طراحی شده است و مدت زمان پشتیبانی آن به ظرفیت باتری‌ها محدود می‌شود. از سوی دیگر، تجهیزاتی مانند خطوط نورد، کمپرسورها، موتورهای بزرگ و پمپ‌های صنعتی به توان بسیار بالایی نیاز دارند و استفاده از UPS برای تغذیه آن‌ها از نظر فنی و اقتصادی مقرون‌به‌صرفه نیست.

به همین دلیل، در اغلب کارخانه‌های فولاد، UPS و دیزل ژنراتور به‌ عنوان دو تجهیز مکمل در کنار یکدیگر استفاده می‌شوند. UPS وظیفه حذف وقفه و محافظت از تجهیزات حساس را بر عهده دارد و دیزل ژنراتور پس از راه‌اندازی، برق موردنیاز بارهای سنگین و همچنین انرژی لازم برای شارژ مجدد باتری‌های UPS را تأمین می‌کند.

نکته مهندسی

یکی از مهم‌ ترین اصول در طراحی سیستم برق اضطراری کارخانه فولاد، تفکیک بارهای بحرانی (Critical Loads)، بارهای ضروری (Essential Loads) و بارهای غیرضروری (Non-Essential Loads) است. این تفکیک باعث می‌شود ظرفیت UPS، بانک باتری و دیزل ژنراتور بهینه انتخاب شود و علاوه بر کاهش هزینه سرمایه‌گذاری، پایداری و قابلیت اطمینان سیستم نیز افزایش یابد.

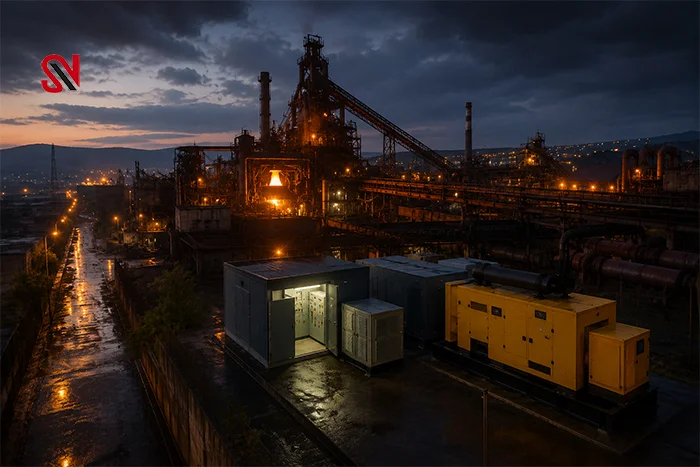

چگونه ظرفیت UPS و دیزل ژنراتور کارخانه فولاد را محاسبه کنیم؟

یکی از مهم‌ترین مراحل در طراحی سیستم برق اضطراری کارخانه فولاد، انتخاب ظرفیت مناسب UPS و دیزل ژنراتور است. انتخاب تجهیزات با ظرفیت کمتر از نیاز، احتمال خاموشی، اضافه‌بار و آسیب به تجهیزات را افزایش می‌دهد و انتخاب ظرفیت بیش از حد نیز هزینه سرمایه‌گذاری، مصرف سوخت و هزینه‌های نگهداری را به‌طور غیرضروری بالا می‌برد.

به همین دلیل، در پروژه‌ های صنعتی ظرفیت تجهیزات برق اضطراری بر اساس محاسبات مهندسی، نوع بارهای الکتریکی، شرایط بهره‌ برداری و برنامه توسعه آینده کارخانه تعیین می‌شود، نه صرفاً مجموع توان تجهیزات.

مهم‌ترین پارامترهای مؤثر در انتخاب ظرفیت سیستم برق اضطراری

پیش از انتخاب UPS یا دیزل ژنراتور، باید اطلاعات دقیقی از مصرف‌کننده‌های الکتریکی کارخانه جمع‌آوری شود. مهم‌ترین این پارامترها عبارت‌اند از:

• مجموع توان بارهای الکتریکی (kW یا kVA)
• ضریب توان (Power Factor)
• جریان راه‌ اندازی موتورهای الکتریکی
• نوع بار (مقاومتی، القایی یا خازنی)
• ضریب همزمانی مصرف (Demand Factor)
• ضریب توسعه آینده کارخانه
• مدت زمان موردنیاز برای تأمین برق اضطراری
• میزان حساسیت هر تجهیز نسبت به قطع برق

هر یک از این عوامل می‌تواند ظرفیت نهایی UPS یا دیزل ژنراتور را تحت تأثیر قرار دهد و نادیده گرفتن آن‌ ها ممکن است باعث عملکرد نامناسب سیستم در زمان قطعی برق شود.

ظرفیت UPS چگونه تعیین می‌شود؟

برخلاف تصور بسیاری از افراد، UPS برای تغذیه تمام تجهیزات کارخانه انتخاب نمی‌شود. وظیفه اصلی UPS، تأمین برق بدون وقفه برای تجهیزات حساس و کنترلی است؛ تجهیزاتی که حتی چند میلی‌ثانیه قطع برق نیز می‌تواند عملکرد آن‌ها را مختل کند.

به همین دلیل، در مرحله اول باید فهرست بارهای بحرانی (Critical Loads) تهیه شود.

این بارها معمولاً شامل موارد زیر هستند:

• PLC و کنترلرهای صنعتی
• سیستم‌ های DCS و SCADA
• تجهیزات ابزار دقیق (Instrumentation)
• سرورها و رک‌ های شبکه
• سوئیچ‌ ها و تجهیزات مخابرات صنعتی
• HMI و ایستگاه‌ های اپراتوری
• سیستم‌ های مانیتورینگ و ثبت اطلاعات
• تجهیزات امنیتی و کنترل دسترسی

پس از مشخص شدن توان مصرفی این تجهیزات، ظرفیت UPS با در نظر گرفتن ضریب اطمینان (Safety Margin) و امکان توسعه آینده انتخاب می‌شود.

نکته تخصصی: در پروژه‌ های صنعتی معمولاً بین ۲۰ تا ۳۰ درصد ظرفیت رزرو برای UPS در نظر گرفته می‌شود تا در صورت اضافه شدن تجهیزات جدید، نیازی به تعویض کامل سیستم نباشد.

زمان بکاپ UPS چگونه تعیین می‌ شود؟

یکی از سؤالات رایج هنگام طراحی سیستم برق اضطراری این است که باتری UPS باید چه مدت برق تجهیزات را تأمین کند؟

پاسخ این سؤال به زمان موردنیاز برای راه‌ اندازی دیزل ژنراتور و سیاست بهره‌ برداری کارخانه بستگی دارد.

در اغلب کارخانه‌ های فولاد، باتری UPS به گونه‌ای انتخاب می‌شود که بتواند تا زمان پایدار شدن دیزل ژنراتور، برق تجهیزات حساس را بدون وقفه تأمین کند. با این حال، در برخی پروژه‌ها به‌منظور افزایش ضریب اطمینان یا فراهم کردن زمان کافی برای خاموش کردن ایمن تجهیزات، مدت زمان پشتیبانی باتری بیشتر در نظر گرفته می‌شود.

بنابراین، انتخاب ظرفیت بانک باتری تنها بر اساس زمان بکاپ انجام نمی‌شود و عواملی مانند توان مصرفی بارهای بحرانی، راندمان UPS، دمای محیط و عمر مورد انتظار باتری نیز در این محاسبات نقش دارند.

ظرفیت دیزل ژنراتور چگونه محاسبه می‌شود؟

دیزل ژنراتور در کارخانه فولاد وظیفه تأمین برق تجهیزات پرمصرف را بر عهده دارد. به همین دلیل، ظرفیت آن باید بر اساس مجموع بارهای ضروری، جریان راه‌اندازی موتورهای بزرگ و شرایط واقعی بهره‌برداری انتخاب شود.

در این محاسبات، موارد زیر اهمیت ویژه‌ ای دارند:

• توان نامی تجهیزات (Rated Power)
• جریان راه‌ اندازی موتورهای الکتریکی (Starting Current)
• تعداد تجهیزاتی که به‌طور هم‌زمان راه‌اندازی می‌شوند
• ضریب همزمانی مصرف
• ضریب توان بارها
• امکان افزایش ظرفیت کارخانه در آینده

برای مثال، موتورهای بزرگ مورد استفاده در پمپ‌ ها، کمپرسورها و خطوط نورد هنگام راه‌اندازی ممکن است چندین برابر جریان نامی خود جریان مصرف کنند. اگر این موضوع در انتخاب دیزل ژنراتور در نظر گرفته نشود، افت ولتاژ شدید یا حتی خاموش شدن ژنراتور دور از انتظار نخواهد بود.

تفاوت توان Prime و Standby در انتخاب دیزل ژنراتور

یکی از مواردی که در انتخاب دیزل ژنراتور باید به آن توجه شود، تفاوت بین توان Prime و توان Standby است.

• Prime Power برای شرایطی در نظر گرفته می‌شود که دیزل ژنراتور به‌عنوان منبع اصلی یا برای ساعات طولانی در مدار قرار می‌گیرد.
• Standby Power مخصوص شرایط اضطراری است و معمولاً زمانی استفاده می‌شود که برق شبکه سراسری قطع شده باشد.

در کارخانه‌ های فولاد که دیزل ژنراتور نقش برق اضطراری را ایفا می‌کند، انتخاب صحیح این مشخصه اهمیت زیادی دارد؛ زیرا استفاده نادرست از توان Standby در شرایط کاری طولانی‌ مدت می‌تواند عمر مفید ژنراتور را کاهش دهد.

اشتباهات رایج در محاسبه ظرفیت برق اضطراری کارخانه فولاد

در برخی پروژه‌ ها، ظرفیت UPS یا دیزل ژنراتور تنها بر اساس مجموع توان پلاک تجهیزات انتخاب می‌شود. این روش اگرچه ساده به نظر می‌رسد، اما معمولاً منجر به طراحی غیربهینه خواهد شد.

رایج‌ ترین اشتباهات عبارت‌ اند از:

• انتخاب UPS بر اساس کل بار کارخانه به‌جای بارهای بحرانی
• نادیده گرفتن جریان راه‌ اندازی موتورهای الکتریکی
• در نظر نگرفتن ضریب توسعه آینده کارخانه
• بی‌ توجهی به ضریب توان تجهیزات
• انتخاب بانک باتری بدون محاسبه زمان بکاپ مورد نیاز
• استفاده از دیزل ژنراتور با ظرفیت کمتر از نیاز واقعی
• عدم تفکیک بارهای ضروری و غیرضروری
• در نظر نگرفتن شرایط محیطی مانند دمای محل نصب و ارتفاع از سطح دریا که می‌تواند بر عملکرد تجهیزات، به‌ویژه دیزل ژنراتور، تأثیر بگذارد.

توصیه مهندسی

در پروژه‌ های بزرگ فولاد، انتخاب ظرفیت UPS، بانک باتری و دیزل ژنراتور باید بر اساس مطالعات بار (Load Study)، تحلیل تک‌خطی شبکه برق (Single Line Diagram) و بررسی سناریوهای مختلف بهره‌برداری انجام شود. این رویکرد علاوه بر افزایش قابلیت اطمینان سیستم، از تحمیل هزینه‌ های اضافی برای خرید تجهیزات با ظرفیت نامناسب نیز جلوگیری می‌کند.

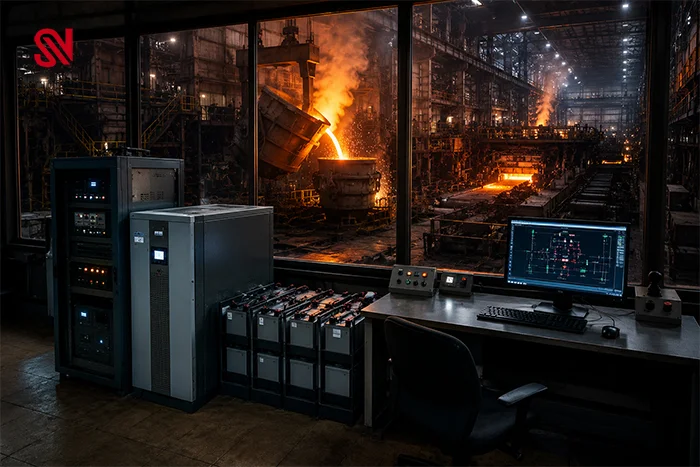

استانداردهای طراحی سیستم برق اضطراری کارخانه فولاد

طراحی یک سیستم برق اضطراری کارخانه فولاد تنها به انتخاب UPS یا دیزل ژنراتور با ظرفیت مناسب محدود نمی‌شود. برای دستیابی به یک سیستم ایمن، پایدار و قابل اعتماد، تمامی مراحل طراحی، انتخاب تجهیزات، نصب، بهره‌ برداری و نگهداری باید بر اساس استانداردهای معتبر بین‌المللی انجام شود.

رعایت این استانداردها علاوه بر افزایش قابلیت اطمینان سیستم، احتمال بروز خطا، خاموشی ناخواسته و آسیب به تجهیزات را نیز کاهش می‌دهد. همچنین بسیاری از پروژه‌ های بزرگ صنعتی، پالایشگاهی و فولادی، اجرای این استانداردها را به‌ عنوان یکی از الزامات قراردادهای مهندسی در نظر می‌گیرند.

در ادامه، مهم‌ترین استانداردهای مورد استفاده در طراحی سیستم‌های برق اضطراری کارخانه فولاد را بررسی می‌کنیم.

استاندارد IEC؛ مرجع اصلی طراحی تجهیزات برق صنعتی

استانداردهای IEC (International Electrotechnical Commission) یکی از مهم‌ ترین مراجع بین‌ المللی در حوزه تجهیزات الکتریکی هستند و تقریباً تمامی تولیدکنندگان معتبر UPS، دیزل ژنراتور، باتری، کلیدهای قدرت و تابلوهای برق محصولات خود را بر اساس الزامات این استانداردها طراحی و تولید می‌کنند.

در پروژه‌ های فولادی، استانداردهای IEC برای موضوعاتی مانند:

• انتخاب تجهیزات فشار ضعیف و فشار متوسط
• حفاظت الکتریکی
• کیفیت توان (Power Quality)
• طراحی تابلوهای برق
• عملکرد سیستم‌ های UPS
• کابل‌ کشی و حفاظت مدارها

کاربرد گسترده‌ای دارند.

استاندارد NFPA؛ افزایش ایمنی سیستم برق اضطراری

در پروژه‌ هایی که ایمنی نقش حیاتی دارد، استانداردهای NFPA (National Fire Protection Association) اهمیت ویژه‌ ای پیدا می‌کنند.

این استانداردها دستورالعمل‌هایی برای:

• عملکرد سیستم برق اضطراری
• جانمایی تجهیزات
• تهویه اتاق ژنراتور
• سوخت‌ رسانی
• سیستم اعلام و اطفای حریق
• کاهش ریسک‌ های ناشی از خرابی تجهیزات

ارائه می‌دهند.

رعایت این الزامات به‌ ویژه در کارخانه‌ های فولاد که با دمای بالا، تجهیزات پرقدرت و مواد قابل اشتعال سروکار دارند، نقش مهمی در افزایش ایمنی مجموعه خواهد داشت.

استاندارد IEEE؛ تضمین کیفیت طراحی شبکه برق

استانداردهای IEEE (Institute of Electrical and Electronics Engineers) بیشتر در زمینه تحلیل و طراحی شبکه‌ های برق صنعتی، حفاظت، قابلیت اطمینان و کیفیت توان مورد استفاده قرار می‌گیرند.

در طراحی سیستم برق اضطراری کارخانه فولاد، این استانداردها برای موارد زیر اهمیت دارند:

• تحلیل اتصال کوتاه
• هماهنگی تجهیزات حفاظتی
• کیفیت ولتاژ
• تحلیل هارمونیک
• قابلیت اطمینان شبکه برق
• انتخاب تجهیزات حفاظتی مناسب

استفاده از این دستورالعمل‌ ها باعث می‌شود عملکرد سیستم در شرایط واقعی و هنگام وقوع خطا، قابل پیش‌بینی و پایدار باشد.

استاندارد ISO؛ مدیریت کیفیت و نگهداری تجهیزات

اگرچه استانداردهای ISO مستقیماً به طراحی تجهیزات برق اضطراری نمی‌پردازند، اما در حوزه مدیریت کیفیت، مستندسازی، نگهداری و بهبود فرآیندها نقش مهمی دارند.

اجرای فرآیندهای نگهداری پیشگیرانه (Preventive Maintenance)، ثبت سوابق تعمیرات و پایش عملکرد تجهیزات، عمر مفید UPS، باتری و دیزل ژنراتور را افزایش داده و احتمال خرابی‌های ناگهانی را کاهش می‌دهد.

چرا رعایت استانداردها در کارخانه فولاد اهمیت بیشتری دارد؟

در صنایع فولاد، قطع برق تنها به خاموش شدن تجهیزات ختم نمی‌شود. بسیاری از فرآیندها در شرایط دمایی بسیار بالا انجام می‌شوند و توقف ناگهانی تجهیزات می‌تواند پیامدهای فنی و اقتصادی قابل توجهی ایجاد کند.

به همین دلیل، طراحی سیستم برق اضطراری باید به گونه‌ای انجام شود که علاوه بر تأمین برق، ویژگی‌های زیر را نیز تضمین کند:

• پایداری ولتاژ و فرکانس
• انتقال سریع بین منابع تغذیه
• حذف نوسانات و نویزهای الکتریکی
• قابلیت اطمینان بالا در شرایط بحرانی
• امکان توسعه سیستم در آینده
• سهولت نگهداری و تعمیرات
• کاهش احتمال بروز خطاهای انسانی

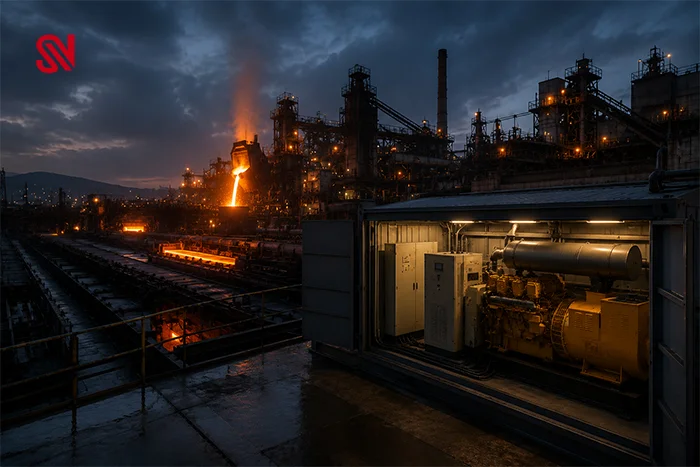

نکات کلیدی در طراحی سیستم برق اضطراری کارخانه فولاد

صرف انتخاب تجهیزات با کیفیت، تضمین‌ کننده عملکرد مناسب سیستم نیست. در بسیاری از پروژه‌ ها، مشکلات اصلی به دلیل طراحی نادرست، جانمایی نامناسب تجهیزات یا بی‌توجهی به شرایط واقعی بهره‌ برداری ایجاد می‌شود.

در طراحی یک سیستم استاندارد، رعایت نکات زیر اهمیت زیادی دارد:

تفکیک صحیح بارهای الکتریکی

تمام تجهیزات کارخانه نباید به یک منبع تغذیه اضطراری متصل شوند. تفکیک بارهای بحرانی، ضروری و غیرضروری باعث می‌شود ظرفیت تجهیزات بهینه انتخاب شده و از افزایش بی‌دلیل هزینه‌ها جلوگیری شود.

پیش‌ بینی توسعه آینده کارخانه

در بسیاری از کارخانه‌ های فولاد، خطوط تولید در طول زمان توسعه پیدا می‌کنند. اگر این موضوع در طراحی اولیه در نظر گرفته نشود، ممکن است پس از چند سال نیاز به تعویض کامل UPS یا دیزل ژنراتور باشد.

استفاده از سیستم‌ های مانیتورینگ

پایش لحظه‌ ای وضعیت UPS، بانک باتری، دیزل ژنراتور و تابلوهای برق باعث می‌شود مشکلات احتمالی پیش از تبدیل شدن به خرابی‌ های جدی شناسایی شوند و برنامه‌ریزی برای تعمیرات ساده‌تر انجام گیرد.

انجام سرویس و تست دوره‌ ای

حتی بهترین تجهیزات نیز بدون نگهداری مناسب نمی‌توانند عملکرد قابل اعتمادی داشته باشند. تست دوره‌ ای باتری‌ ها، بررسی عملکرد ATS، سرویس دیزل ژنراتور و بازبینی اتصالات الکتریکی از مهم‌ترین اقدامات برای حفظ آمادگی سیستم برق اضطراری است.

UPS یا دیزل ژنراتور ؟ کدام‌ یک برای کارخانه فولاد مناسب‌ تر است؟

یکی از رایج‌ترین سؤالات هنگام طراحی سیستم برق اضطراری کارخانه فولاد این است که آیا استفاده از UPS به‌ تنهایی کافی است یا باید از دیزل ژنراتور استفاده شود؟

پاسخ این سؤال به نوع تجهیزات، مدت زمان مورد نیاز برای تأمین برق و حساسیت فرآیندهای تولید بستگی دارد. در واقع، UPS و دیزل ژنراتور دو فناوری متفاوت هستند که هرکدام وظیفه مشخصی در سیستم برق اضطراری بر عهده دارند و نمی‌توان یکی را جایگزین دیگری دانست.

به‌ طور کلی، UPS برای حذف وقفه در تأمین برق تجهیزات حساس طراحی شده است، در حالی که دیزل ژنراتور وظیفه تأمین برق بارهای سنگین در زمان قطعی طولانی‌مدت برق را بر عهده دارد.

مقایسه UPS و دیزل ژنراتور در کارخانه فولاد

همان‌ طور که مشاهده می‌شود، هر یک از این تجهیزات برای هدف متفاوتی طراحی شده‌اند و انتخاب هرکدام به تنهایی، پاسخگوی نیازهای کارخانه فولاد نخواهد بود.

چرا استفاده هم‌ زمان از UPS و دیزل ژنراتور بهترین راهکار است؟

در پروژه‌ های فولادسازی، هدف تنها تأمین برق نیست؛ بلکه حفظ پایداری فرآیند تولید اهمیت دارد. به همین دلیل، در اغلب پروژه‌ های صنعتی، از ترکیب UPS و دیزل ژنراتور استفاده می‌شود.

در این ساختار:

• UPS در همان لحظه قطع برق، بدون کوچک‌ترین وقفه وارد مدار می‌شود و از خاموش شدن تجهیزات حساس جلوگیری می‌کند.
• هم‌زمان، تابلو ATS روشن شدن دیزل ژنراتور را فرمان می‌دهد.
• پس از پایدار شدن ولتاژ و فرکانس ژنراتور، بارهای تعریف‌شده به آن منتقل می‌شوند.
• UPS نیز از خروجی دیزل ژنراتور تغذیه شده و باتری‌های آن مجدداً شارژ می‌شوند.

این معماری چند مزیت مهم دارد:

• حذف کامل وقفه برای تجهیزات کنترلی
• حفظ پایداری خطوط تولید
• کاهش ریسک آسیب به تجهیزات
• افزایش قابلیت اطمینان سیستم برق اضطراری
• کاهش هزینه‌ های ناشی از توقف تولید

به همین دلیل، در کارخانه‌ های فولاد، استفاده از این دو تجهیز به‌عنوان راهکاری مکمل شناخته می‌شود، نه جایگزین یکدیگر.

اشتباهات رایج در طراحی سیستم برق اضطراری کارخانه فولاد

حتی استفاده از تجهیزات با کیفیت نیز نمی‌تواند ضعف‌ های ناشی از طراحی نادرست را جبران کند. بسیاری از مشکلاتی که در زمان قطعی برق مشاهده می‌شود، نتیجه اشتباهاتی است که در مرحله طراحی یا اجرای پروژه رخ داده‌اند.

در ادامه، برخی از رایج‌ترین این اشتباهات را بررسی می‌کنیم.

1. انتخاب UPS بر اساس توان کل کارخانه
   یکی از اشتباهات متداول، انتخاب UPS برای تمام بارهای کارخانه است. در عمل، UPS تنها باید برق تجهیزات بحرانی و حساس را تأمین کند و بارهای سنگین از طریق دیزل ژنراتور تغذیه شوند.
2. بی‌توجهی به جریان راه‌اندازی موتورهای بزرگ
   موتورهای خطوط نورد، کمپرسورها و پمپ‌های صنعتی هنگام راه‌اندازی جریان بسیار بیشتری نسبت به حالت عادی مصرف می‌کنند. اگر این موضوع در محاسبات لحاظ نشود، احتمال افت ولتاژ یا اضافه‌بار ژنراتور وجود دارد.
3. انتخاب بانک باتری با زمان بکاپ نامناسب
   برخی پروژه‌ها با هدف کاهش هزینه، از بانک باتری با ظرفیت پایین استفاده می‌کنند. اگر زمان راه‌اندازی دیزل ژنراتور بیشتر از زمان بکاپ باتری باشد، تجهیزات حساس خاموش خواهند شد.
4. استفاده از یک منبع تغذیه برای تمام بارها
   ترکیب بارهای بحرانی، ضروری و غیرضروری در یک تابلو برق اضطراری، انعطاف‌پذیری سیستم را کاهش داده و مدیریت بار را دشوار می‌کند.
5. حذف تابلو ATS برای کاهش هزینه
   برخی کارفرمایان به‌منظور کاهش هزینه اولیه، از انتقال دستی بین برق شهر و دیزل ژنراتور استفاده می‌کنند. این تصمیم علاوه بر افزایش زمان خاموشی، احتمال بروز خطای انسانی را نیز بالا می‌برد.
6. نادیده گرفتن توسعه آینده کارخانه
   اگر سیستم برق اضطراری تنها بر اساس نیاز فعلی طراحی شود، با توسعه خطوط تولید ممکن است ظرفیت UPS یا دیزل ژنراتور دیگر پاسخگوی بار جدید نباشد و هزینه‌های سنگینی برای ارتقای سیستم تحمیل شود.
7. جانمایی نامناسب تجهیزات
   قرار دادن UPS، بانک باتری یا دیزل ژنراتور در محیط‌هایی با دمای بالا، گردوغبار زیاد، رطوبت یا تهویه نامناسب، می‌تواند عمر مفید تجهیزات را کاهش داده و احتمال خرابی را افزایش دهد.
8. بی‌توجهی به سرویس و نگهداری دوره‌ای
   سیستم برق اضطراری تنها زمانی قابل اعتماد است که به‌صورت منظم سرویس و آزمایش شود. عدم تست دوره‌ای باتری‌ها، بررسی عملکرد ATS یا سرویس دیزل ژنراتور ممکن است باعث شود سیستم دقیقاً در زمان قطعی برق عملکرد مطلوبی نداشته باشد.

چک‌ لیست انتخاب سیستم برق اضطراری کارخانه فولاد

پیش از خرید یا طراحی سیستم برق اضطراری، بهتر است این موارد را بررسی کنید:

• ✔️ آیا بارهای بحرانی، ضروری و غیرضروری به‌درستی تفکیک شده‌اند؟
• ✔️ ظرفیت UPS بر اساس بارهای حساس محاسبه شده است؟
• ✔️ زمان بکاپ باتری با زمان راه‌اندازی دیزل ژنراتور هماهنگ است؟
• ✔️ ظرفیت دیزل ژنراتور پاسخگوی جریان راه‌اندازی تجهیزات است؟
• ✔️ امکان توسعه خطوط تولید در آینده در نظر گرفته شده است؟
• ✔️ تابلو ATS و سیستم مانیتورینگ پیش‌بینی شده‌اند؟
• ✔️ برنامه سرویس و نگهداری دوره‌ای برای تجهیزات تدوین شده است؟
• ✔️ تجهیزات انتخاب‌شده با استانداردهای معتبر بین‌المللی مطابقت دارند؟

اجرای این چک‌ لیست پیش از خرید تجهیزات می‌تواند از بسیاری از مشکلات فنی و هزینه‌ های غیرضروری در آینده جلوگیری کند.

چرا طراحی سیستم برق اضطراری کارخانه فولاد باید توسط متخصصان انجام شود؟

طراحی سیستم برق اضطراری در کارخانه فولاد، تنها انتخاب یک UPS یا دیزل ژنراتور با ظرفیت مناسب نیست. این فرآیند نیازمند بررسی دقیق نقشه‌های برق، تحلیل بارهای مصرفی، شناسایی تجهیزات بحرانی، محاسبه ظرفیت واقعی، انتخاب معماری مناسب سیستم و رعایت استانداردهای طراحی است.

هر کارخانه فولاد شرایط بهره‌برداری متفاوتی دارد؛ نوع کوره‌ها، خطوط نورد، تجهیزات اتوماسیون، جرثقیل‌های سقفی، سیستم‌های خنک‌کننده و حتی برنامه توسعه آینده کارخانه می‌تواند بر انتخاب تجهیزات برق اضطراری تأثیر بگذارد. به همین دلیل، استفاده از یک راهکار ثابت برای همه پروژه‌ها نه‌تنها باعث افزایش هزینه‌ها می‌شود، بلکه ممکن است در زمان قطعی برق، عملکرد مورد انتظار را نیز نداشته باشد.

بهترین رویکرد، طراحی سیستم برق اضطراری بر اساس شرایط واقعی هر پروژه است. در این روش، ابتدا بارهای بحرانی، ضروری و غیرضروری تفکیک می‌شوند، سپس ظرفیت UPS، بانک باتری، دیزل ژنراتور و تجهیزات جانبی بر اساس نیاز واقعی کارخانه انتخاب می‌شود. این رویکرد علاوه بر افزایش قابلیت اطمینان سیستم، هزینه سرمایه‌گذاری و هزینه‌های بهره‌برداری را نیز بهینه می‌کند.

نکته مهم: پیش از خرید تجهیزات برق اضطراری، دریافت مشاوره خرید تخصصی می‌تواند از انتخاب نادرست تجهیزات و تحمیل هزینه‌ های اضافی جلوگیری کند. کارشناسان سارنگ نوین رسانا با بررسی نیازهای پروژه، مشاوره خرید UPS، دیزل ژنراتور، بانک باتری و سایر تجهیزات برق اضطراری را ارائه می‌دهند تا مناسب‌ترین راهکار متناسب با شرایط کارخانه انتخاب شود.

جمع‌ بندی سیستم برق اضطراری کارخانه فولاد

طراحی سیستم برق اضطراری کارخانه فولاد یکی از مهم‌ترین عوامل در حفظ پایداری تولید، افزایش ایمنی و کاهش خسارت‌ های ناشی از قطع برق است. در چنین مجموعه‌هایی، خاموشی حتی برای چند ثانیه می‌تواند باعث توقف خطوط تولید، آسیب به تجهیزات حساس، افزایش ضایعات و تحمیل هزینه‌های قابل‌توجه شود.

به همین دلیل، یک سیستم برق اضطراری استاندارد نباید صرفاً بر پایه انتخاب یک UPS یا دیزل ژنراتور طراحی شود؛ بلکه باید تمامی اجزای سیستم از جمله UPS آنلاین، بانک باتری، دیزل ژنراتور، تابلو ATS، تابلوهای توزیع و سیستم‌ های مانیتورینگ به‌عنوان یک مجموعه یکپارچه و هماهنگ در نظر گرفته شوند.

همچنین، انتخاب ظرفیت تجهیزات باید بر اساس تحلیل دقیق بارهای الکتریکی، جریان راه‌اندازی تجهیزات، مدت زمان موردنیاز برای تأمین برق، امکان توسعه آینده کارخانه و استانداردهای معتبر بین‌المللی انجام شود. این رویکرد علاوه بر افزایش قابلیت اطمینان سیستم، هزینه‌های سرمایه‌گذاری و نگهداری را نیز بهینه می‌کند.

در نهایت، اگر هدف شما طراحی یک سیستم برق اضطراری قابل اعتماد و متناسب با نیازهای واقعی کارخانه فولاد است، استفاده از خدمات مشاوره و طراحی تخصصی، پیش از خرید تجهیزات، می‌تواند از بسیاری از هزینه‌های اضافی و مشکلات بهره‌برداری در آینده جلوگیری کند.

سوالات متداول برق اضطراری کارخانه فولاد

1.  آیا استفاده از UPS به‌تنهایی برای کارخانه فولاد کافی است؟
   خیر. UPS تنها برای تأمین برق بدون وقفه تجهیزات حساس مانند PLC، DCS، SCADA، سرورها و تجهیزات ابزار دقیق مناسب است. برای تأمین برق بارهای سنگین مانند خطوط نورد، پمپ‌ها و کمپرسورها، معمولاً از دیزل ژنراتور استفاده می‌شود.
2. چه مدت طول می‌کشد تا دیزل ژنراتور پس از قطع برق وارد مدار شود؟
   بسته به نوع دیزل ژنراتور و تنظیمات سیستم، معمولاً بین ۵ تا ۱۵ ثانیه زمان لازم است تا ژنراتور به شرایط پایدار برسد. در این فاصله، UPS برق تجهیزات حساس را تأمین می‌کند.
3.  آیا تمام تجهیزات کارخانه باید به برق اضطراری متصل شوند؟
   خیر. در طراحی اصولی، تجهیزات بر اساس میزان حساسیت به سه گروه بارهای بحرانی، ضروری و غیرضروری تقسیم می‌شوند و هر گروه متناسب با نیاز خود از UPS یا دیزل ژنراتور تغذیه می‌شود.
4. چه عواملی بر ظرفیت بانک باتری UPS تأثیر می‌گذارند؟
   توان بارهای بحرانی، زمان بکاپ موردنیاز، راندمان UPS، دمای محیط، نوع باتری و امکان توسعه آینده از مهم‌ترین عوامل مؤثر در انتخاب ظرفیت بانک باتری هستند.
5.  آیا می‌توان در آینده ظرفیت سیستم برق اضطراری را افزایش داد؟
   بله، اما این موضوع باید از مرحله طراحی اولیه پیش‌بینی شود. در نظر گرفتن ظرفیت رزرو برای UPS، دیزل ژنراتور و تابلوهای برق، توسعه سیستم در آینده را ساده‌تر و کم‌هزینه‌تر می‌کند.
6. چرا کیفیت برق خروجی UPS برای تجهیزات کنترلی اهمیت دارد؟
   تجهیزات کنترلی و ابزار دقیق نسبت به نوسانات ولتاژ، نویز و تغییرات فرکانس حساس هستند. UPS آنلاین با تولید برق پایدار و بدون وقفه، از بروز خطا، ریست شدن سیستم‌ها و آسیب به این تجهیزات جلوگیری می‌کند.
7.  آیا انجام سرویس دوره‌ای برای سیستم برق اضطراری ضروری است؟
   بله. بازدید و تست منظم UPS، باتری‌ها، دیزل ژنراتور و تابلو ATS نقش مهمی در حفظ آمادگی سیستم دارد و احتمال خرابی در زمان قطع برق را کاهش می‌دهد.
8. در صورت توسعه خطوط تولید، آیا باید کل سیستم برق اضطراری تعویض شود؟
   اگر سیستم از ابتدا با در نظر گرفتن توسعه آینده طراحی شده باشد، معمولاً می‌توان با ارتقا یا افزودن تجهیزات، ظرفیت آن را افزایش داد و نیازی به تعویض کامل سیستم نخواهد بود.
9. چه تفاوتی بین تابلو ATS و تابلو برق معمولی وجود دارد؟
   تابلو ATS (Automatic Transfer Switch) وظیفه تشخیص قطع برق و انتقال خودکار بار بین برق شهر و دیزل ژنراتور را بر عهده دارد، در حالی که تابلوهای برق معمولی تنها وظیفه توزیع انرژی الکتریکی را انجام می‌دهند.
10. پیش از خرید تجهیزات برق اضطراری برای کارخانه فولاد، چه اطلاعاتی باید در اختیار مشاور قرار گیرد؟
    برای طراحی دقیق سیستم، اطلاعاتی مانند نقشه تک‌ خطی برق (Single Line Diagram)، فهرست تجهیزات مصرف‌کننده، توان بارهای بحرانی، مدت زمان موردنیاز برای برق اضطراری، شرایط محیط نصب و برنامه توسعه آینده کارخانه اهمیت زیادی دارد.
