برق اضطراری آسانسور ؛ راهنمای انتخاب UPS، سیستم ARD و محاسبه
فهرست مطالب
برق اضطراری آسانسور سیستمی است که هنگام قطع برق، اجازه نمیدهد کابین آسانسور بین طبقات متوقف بماند. این سیستم با استفاده از UPS آسانسور، باتری یا سیستم ARD، کابین را به نزدیکترین طبقه منتقل میکند و دربها را باز میکند تا مسافران با ایمنی کامل خارج شوند.
در ساختمانهای مسکونی بلند، بیمارستانها، مراکز تجاری و برجهای اداری، نبود این سیستم میتواند باعث توقف خدمات، گیر افتادن افراد و حتی اختلال در عملیات حیاتی شود. به همین دلیل طراحی صحیح آن بخشی جدانشدنی از برق اضطراری ساختمان محسوب میشود.
چرا برق اضطراری آسانسور یک الزام حیاتی است؟
قطع برق در آسانسور فقط یک توقف ساده نیست؛ یک سناریوی اضطراری واقعی است.
مهمترین مشکلاتی که ایجاد میشود:
- گیر افتادن افراد در کابین
- توقف جابهجایی بیماران و تجهیزات پزشکی
- ایجاد اختلال در تخلیه اضطراری ساختمان
- افزایش ریسک در برجهای بلند
- کاهش عمر سیستم آسانسور
در پروژههای حساس مثل بیمارستانها، اهمیت این موضوع چند برابر است. در همین زمینه مطالعه مقاله «اهمیت حیاتی برق اضطراری بیمارستان در حفظ جان بیماران و عملکرد تجهیزات» دید خوبی از حساسیت موضوع میدهد.
چه ساختمانهایی بیشترین نیاز را به برق اضطراری آسانسور دارند؟
- برج های مسکونی
- بیمارستانها
- مراکز خرید
- هتلها
- ساختمانهای اداری
- دیتاسنترها و اتاقهای سرور
در این نوع پروژهها معمولاً از ترکیب UPS صنعتی یا سیستم ARD آسانسور استفاده میشود.

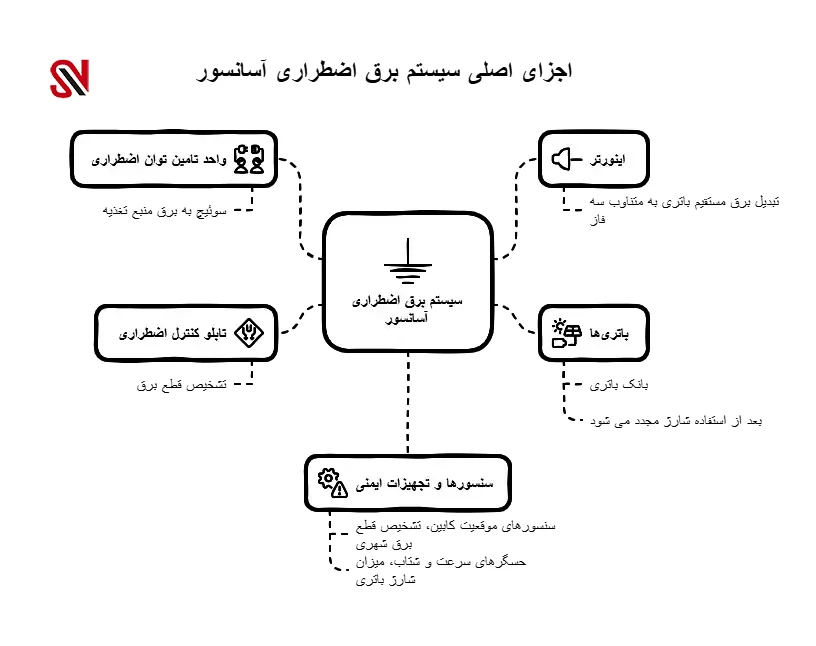

برق اضطراری برای آسانسور چگونه کار میکند؟
عملکرد سیستم در چهار مرحله ساده خلاصه میشود:
1. تشخیص قطع برق آسانسور
تابلو فرمان آسانسور قطع یا افت ولتاژ را تشخیص میدهد.
2. ورود سیستم پشتیبان آسانسور
سیستم وارد مدار میشود:
- UPS آسانسور
- یا سیستم ARD
- یا در پروژههای بزرگتر دیزل ژنراتور
(برای آشنایی بیشتر با زیرساختها، مقاله «راهنمای کامل طراحی و اجرای برق اضطراری ساختمان؛ انتخاب UPS یا دیزل ژنراتور؟» میتوانید مطالعه کنید؛)
3. انتقال کابین آسانسور
کابین به نزدیکترین طبقه هدایت میشود.
4. باز شدن دربهای آسانسور
در نهایت دربها باز شده و خروج امن انجام میشود.
سیستم ARD آسانسور چیست؟
ARD یا Automatic Rescue Device یک سیستم نجات اضطراری است که در زمان قطع برق فعال میشود.
وظیفه اصلی:
👉 انتقال کابین به نزدیکترین طبقه + باز کردن دربها
اجزای سیستم ARD
- باتری داخلی
- اینورتر
- برد کنترل
- شارژر
- مدار حفاظتی
مزایا و محدودیتها
مزایا:
- قیمت اقتصادی
- نصب سریع
- مناسب ساختمانهای کوچک
محدودیت:
- فقط برای عملیات نجات
- عدم پشتیبانی ادامهدار آسانسور
تفاوت UPS آسانسور و ARD چیست؟
| ویژگی | UPS آسانسور | ARD |
| عملکرد | پیوسته | اضطراری کوتاه |
| مدت پشتیبانی | چند دقیقه تا ساعت | چند دقیقه |
| کاربرد | پروژههای بزرگ | ساختمانهای کوچک |
| هزینه | بالاتر | کمتر |
یو پی اس آسانسور چیست؟
UPS آسانسور یک منبع برق بدون وقفه است که علاوه بر نجات اضطراری، امکان ادامه کار محدود آسانسور را فراهم میکند.
این سیستم شامل:
- اینورتر
- رکتیفایر
- باتری
- سیستم کنترل
برای شناخت بهتر ساختار UPS میتوان به مقاله «یو پی اس آنلاین دیتاسنتر؛ فرشته نجات دادهها در قطعی برق» مراجعه کرد.

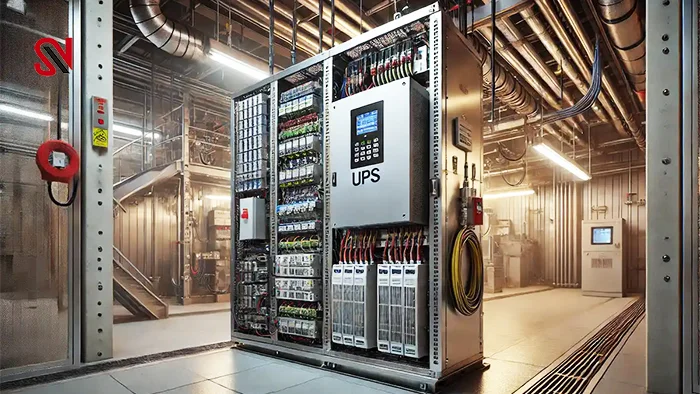

چه نوع آسانسورهایی به UPS نیاز دارند؟
آسانسورهای بیمارستانی
در این بخشها توقف حتی چند ثانیه هم حساس است.
برجهای مسکونی بلند
برای جلوگیری از نارضایتی ساکنین.
مراکز تجاری
برای جلوگیری از توقف خدمات.
هتلها
برای تجربه کاربری بدون وقفه.
در صورتی که در حال طراحی یا اجرای پروژه آسانسور هستی، انتخاب اشتباه UPS میتواند هزینههای سنگینی ایجاد کند.
کارشناسان سارنگ نوین رسانا میتوانند بر اساس توان موتور، تعداد توقفها و نوع آسانسور، بهترین سیستم برق اضطراری را برای پروژه شما طراحی کنند.
انواع UPS آسانسور
- UPS آفلاین
مناسب پروژههای ساده و کممصرف
- UPS لاین اینتراکتیو
مناسب ساختمانهای متوسط
- UPS آنلاین
بهترین گزینه برای پروژههای حساس
برای درک بهتر تکنولوژی آنلاین، مقاله «یو پی اس آنلاین دیتاسنتر» مکمل خوبی است.
UPS تک فاز یا سه فاز؟
تک فاز:
- ساختمان کوچک
- آسانسور خانگی
سه فاز:
- برجها
- بیمارستانها
- مجتمعهای بزرگ
باتری یو پی اس آسانسور (بخش حیاتی سیستم)
باتری مهمترین بخش UPS است.
انواع باتری:
باتری سرب اسیدی
- اقتصادی ولی عمر کمتر
باتری ژل
- پایدارتر و ایمنتر
باتری لیتیومی
- مدرن، سبک و بادوام
برای مطالعه کاملتر میتوان به مقاله «باتری یو پی اس چیست؟ انواع، عمر مفید، کاربردها» لینک داد.
انتخاب باتری اشتباه میتواند کل سیستم برق اضطراری آسانسور را بیاثر کند.
تیم فنی سارنگ نوین رسانا آماده بررسی پروژه شما و پیشنهاد دقیقترین ترکیب UPS و باتری است.
محاسبه ظرفیت UPS آسانسور (مهمترین بخش انتخاب)
انتخاب UPS بدون محاسبه درست ظرفیت، یکی از رایجترین دلایل خرابی سیستم برق اضطراری آسانسور است. در این مرحله باید توان واقعی موتور، جریان راهاندازی و شرایط کاری ساختمان بررسی شود.
فرمول استاندارد محاسبه UPS آسانسور
برای محاسبه ظرفیت تقریبی از این فرمول استفاده میشود:
kVA = (توان موتور ÷ ضریب توان) × ضریب استارت
این فرمول یک دید اولیه میدهد، اما در پروژههای واقعی باید شرایط بار و نوع آسانسور هم در نظر گرفته شود.
مثال واقعی (آسانسور ۶ نفره)
- توان موتور: 5.5 کیلووات
- ضریب توان: 0.8
- ضریب استارت: 1.3
نتیجه:
👉 حدود 9 kVA UPS مورد نیاز است
مثال آسانسور ۸ نفره
- توان موتور: 7.5 کیلووات
نتیجه:
👉 حدود 12 تا 15 kVA UPS
نکته مهم مهندسی
در آسانسورهای کششی و هیدرولیک، جریان راهاندازی متفاوت است. به همین دلیل همیشه باید حاشیه اطمینان 20 تا 30 درصدی در نظر گرفته شود.
خطای رایج در انتخاب ظرفیت
بزرگترین اشتباه بازار:
❌ انتخاب UPS فقط بر اساس توان اسمی موتور
در حالی که باید این موارد هم بررسی شوند:
- تعداد توقفها
- وزن کابین
- نوع موتور
- شرایط ساختمان
- مدت زمان بکاپ
قیمت UPS آسانسور به چه عواملی بستگی دارد؟
قیمت سیستم برق اضطراری آسانسور عدد ثابتی ندارد و به عوامل زیر بستگی دارد:
- ظرفیت UPS (kVA)
- نوع UPS (آنلاین، لاین اینتراکتیو)
- تعداد و نوع باتری
- برند تجهیزات
- مدت زمان پشتیبانی
- شرایط نصب
محدوده انتخاب اقتصادی تا صنعتی
- پروژههای کوچک → UPS آفلاین + باتری محدود
- پروژههای متوسط → UPS لاین اینتراکتیو
- پروژههای بزرگ → UPS آنلاین سه فاز
برای جلوگیری از انتخاب اشتباه و هزینههای اضافی، پیشنهاد میشود قبل از خرید، طراحی دقیق سیستم انجام شود.
کارشناسان سارنگ نوین رسانا با بررسی کامل پروژه آسانسور، بهترین ترکیب UPS، باتری و سیستم ARD را متناسب با نیاز شما طراحی میکنند.
UPS آسانسور یا دیزل ژنراتور؟
در بسیاری از پروژهها این سؤال پیش میآید:
👉 UPS بهتر است یا ژنراتور؟
مقایسه کاربردی UPS آسانسور یا دیزل ژنراتور
| ویژگی | UPS آسانسور | دیزل ژنراتور |
| زمان روشن شدن | آنی | چند ثانیه تا دقیقه |
| صدا | بیصدا | پرصدا |
| هزینه نگهداری | کمتر | بیشتر |
| مناسب آسانسور | بسیار مناسب | مکمل |

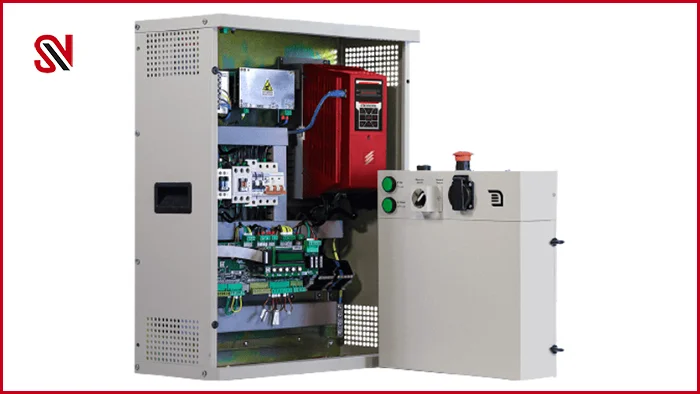

اشتباهات رایج در انتخاب UPS آسانسور
بسیاری از پروژهها به دلیل این خطاها دچار مشکل میشوند:
- انتخاب UPS کوچکتر از ظرفیت واقعی
- استفاده از باتری بیکیفیت
- عدم توجه به جریان استارت موتور
- نصب غیر استاندارد
- نادیده گرفتن تعداد توقفها
جمع بندی نهایی درباره برق اضطراری آسانسور
برق اضطراری آسانسور فقط یک تجهیز کمکی نیست؛ یک بخش حیاتی از ایمنی ساختمان است. انتخاب بین UPS و ARD، محاسبه ظرفیت، نوع باتری و طراحی صحیح سیستم، مستقیماً روی امنیت کاربران و عملکرد ساختمان تأثیر میگذارد.
در پروژههای حرفهای، ترکیب دانش فنی + انتخاب تجهیزات استاندارد باعث میشود آسانسور حتی در شرایط قطع برق، عملکرد ایمن و قابل پیشبینی داشته باشد.
شرکت سارنگ نوین رسانا با تجربه در طراحی سیستمهای برق اضطراری، میتواند نقش کلیدی در انتخاب و اجرای صحیح این سیستمها در پروژههای مسکونی، تجاری و صنعتی ایفا کند.
سوالات متداول (FAQ)
1. برق اضطراری آسانسور دقیقاً چه کاری انجام میدهد؟
کابین را در زمان قطع برق به نزدیکترین طبقه میرساند و دربها را باز میکند.
2. تفاوت ARD و UPS آسانسور چیست؟
ARD فقط عملیات نجات انجام میدهد، اما UPS میتواند برق پایدارتر و طولانیتری ارائه دهد.
3. آیا همه آسانسورها به UPS نیاز دارند؟
خیر، اما در برجها، بیمارستانها و مراکز حساس ضروری است.
4. باتری UPS آسانسور چند سال عمر میکند؟
بین 3 تا 10 سال بسته به نوع باتری و شرایط استفاده.
5. UPS تک فاز بهتر است یا سه فاز؟
برای ساختمانهای بزرگ، سه فاز انتخاب استاندارد است.
6. آیا ژنراتور میتواند جای UPS را بگیرد؟
نه بهطور کامل، چون زمان تأخیر دارد.
7. بهترین نوع UPS برای آسانسور چیست؟
UPS آنلاین سه فاز برای پروژههای حرفهای.
8. هزینه برق اضطراری آسانسور چقدر است؟
بسته به ظرفیت و نوع سیستم متغیر است.
9. آیا سیستم ARD نیاز به نگهداری دارد؟
بله، بهخصوص باتری آن باید بررسی دورهای شود.
10. آیا امکان ارتقا سیستم ARD به UPS وجود دارد؟
بله، در بسیاری از پروژهها این کار انجام میشود.
